C.2 引下线施工图示

2024-12-4 10:34| 发布者: Epona| 查看: 17| 评论: 0

摘要: C.2.1 混凝土内钢筋之间连接的施工应符合图C.2.1-1、图C.2.1-2的要求。图C.2.1-1 混凝土内钢筋之间的卡接1-预埋接地端子板;2-钢筋图C.2.1-2 混凝土内钢筋之间的连接1-圆钢或扁钢;2-焊缝;3-软钢线C.2.2 引下线与作为接闪器的金属屋面的电气连接施工应符合图C.2.2的要求。图C.2.2 金属屋面与引下线连接1-铅垫板;2-铁板;3-金属屋面;4-引下线

C.2.1  混凝土内钢筋之间连接的施工应符合图C.2.1-1、图C.2.1-2的要求。

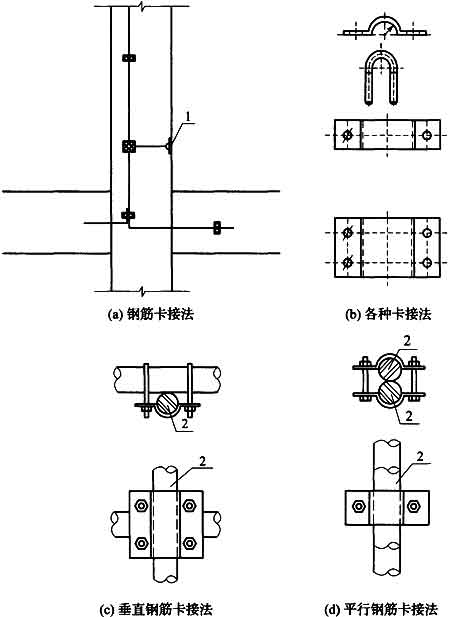

图C.2.1-1  混凝土内钢筋之间的卡接

1-预埋接地端子板;2-钢筋

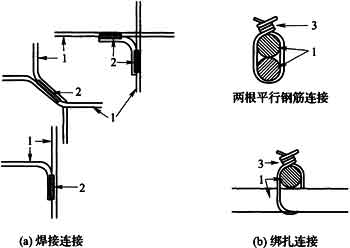

图C.2.1-2  混凝土内钢筋之间的连接

1-圆钢或扁钢;2-焊缝;3-软钢线

C.2.2  引下线与作为接闪器的金属屋面的电气连接施工应符合图C.2.2的要求。

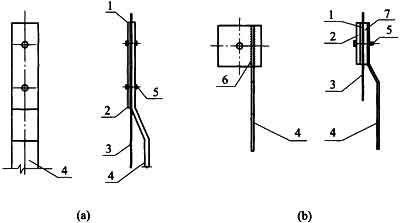

图C.2.2  金属屋面与引下线连接

1-铅垫板;2-铁板;3-金属屋面;4-引下线;5-螺栓;6-焊接;7-焊有引下线的铁板

C.2.3  专设接闪带与引下线之间的连接施工应符合图C.2.3的要求。

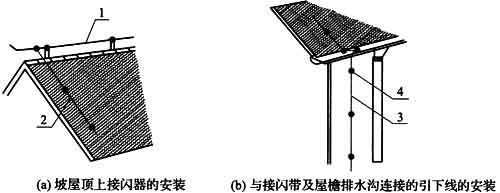

图C.2.3  引下线的安装施工

1-水平接闪带;2-坡面接闪带;3-引下线;4-引下线支架
