C.5 等电位连接图示

C.5.1  等电位连接的安装施工应符合图C.5.1的要求。

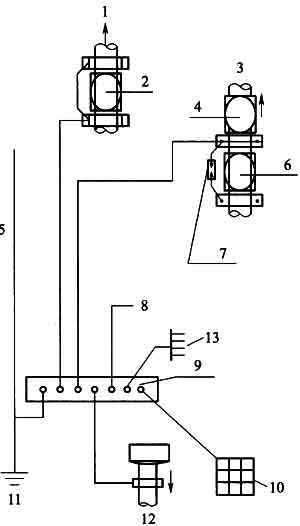

图C.5.1  总等电位连接示意

1-总给水管；2-水表；3-总煤气管；4-煤气表；5-防雷装置；6-绝缘段(煤气公司定)；7-放电间歇(煤气公司定)；8-其他需要连接的部件；9-MEB端子板(接地母排)；10-建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管；11-防雷接地；12-总下水管；13-配电系统PE线
