6.24 卷取机

2024-12-4 10:25| 发布者: Epona| 查看: 23| 评论: 0

摘要: Ⅰ 主控项目6.24.1 基础垫板安装应符合设计文件要求。检查数量：全数检查。检验方法：锤敲击、塞尺。6.24.2 底座与齿轮箱连接螺栓应符合设计文件要求。检查数量：全数检查。检验方法：扭力扳手、目测。Ⅱ 一般项目6.24.3 卷取机安装允许偏差和检验方法应符合表6.24.3的规定。检查数量：全数检查。表6.24.3 卷取机安装允许偏差和检验方法

Ⅰ 主控项目

6.24.1 基础垫板安装应符合设计文件要求。

检查数量：全数检查。

检验方法：锤敲击、塞尺。

6.24.2 底座与齿轮箱连接螺栓应符合设计文件要求。

检查数量：全数检查。

检验方法：扭力扳手、目测。

Ⅱ 一般项目

6.24.3 卷取机安装允许偏差和检验方法应符合表6.24.3的规定。

检查数量：全数检查。

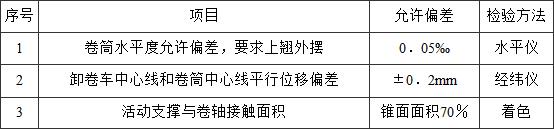

表6.24.3 卷取机安装允许偏差和检验方法

条文说明

如果卷筒的水平度及其与辊道的平行度超差，极易造成偏卷、皱褶、拉裂现象；由于生产时卷筒悬臂端要承受板带等拉伸张力和卷带等自重作用而产生朝向机组的和向下的微量弹性变形，因此规定只允许自由端向机组外偏斜，以抵消拉伸力和卷材重量引起的变形偏差。
