7.17 局部阻力损失测定

说明：
A、B   ——分区控制阀；
S      ——控制阀；
T      ——控制阀；
R      ——控制阀（快速开启型）；
U      ——压差测量仪表；
V      ——压差测量仪表；
Q      ——精度为±2%的流量测量装置；
h_3-2     ——分区控制阀两侧取压孔间的距离；
h_2-1     ——直管段两取压孔间的距离；
1，2，3——取压点。

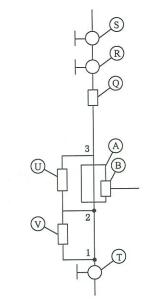

图2 试验布置图
