附录A （资料性附录） 水力控制阀结构型式示意图

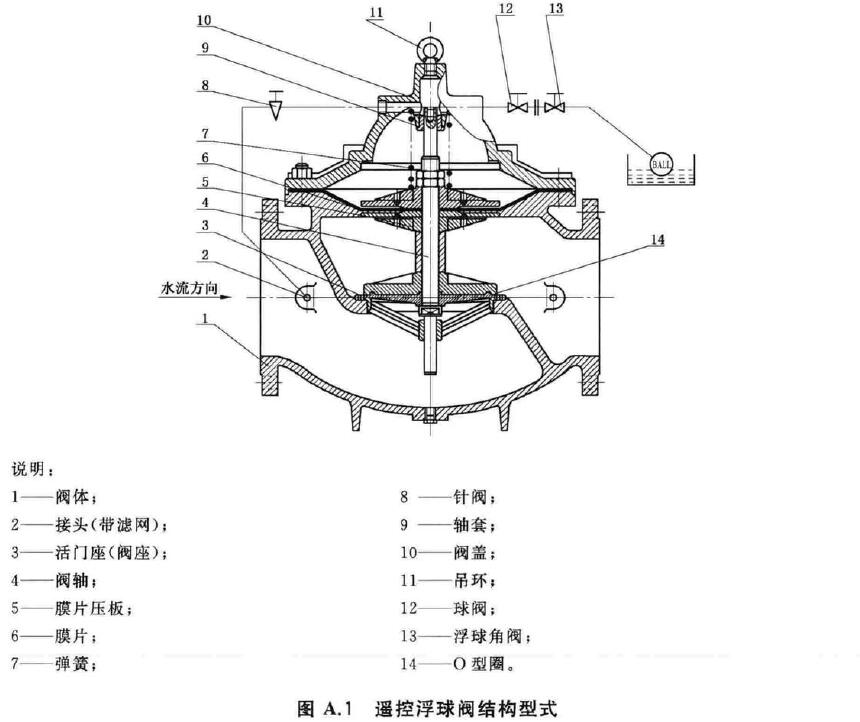

A.1 遥控浮球阀结构型式
    见图A.1。 A.2 分体先导式减压稳压阀结构型式

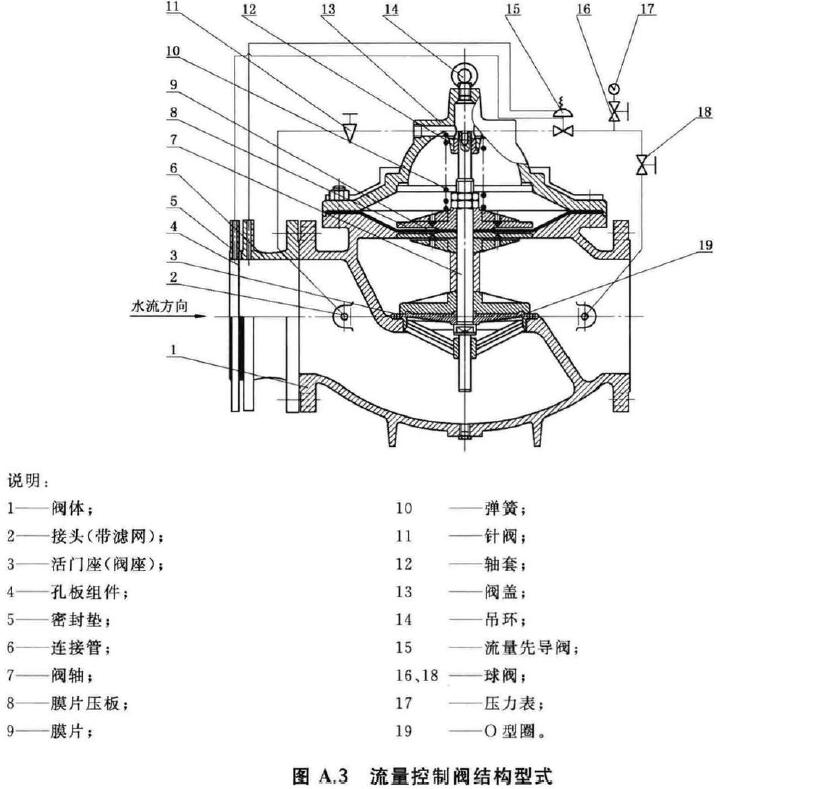

    见图A.2。 A.3 流量控制阀结构型式

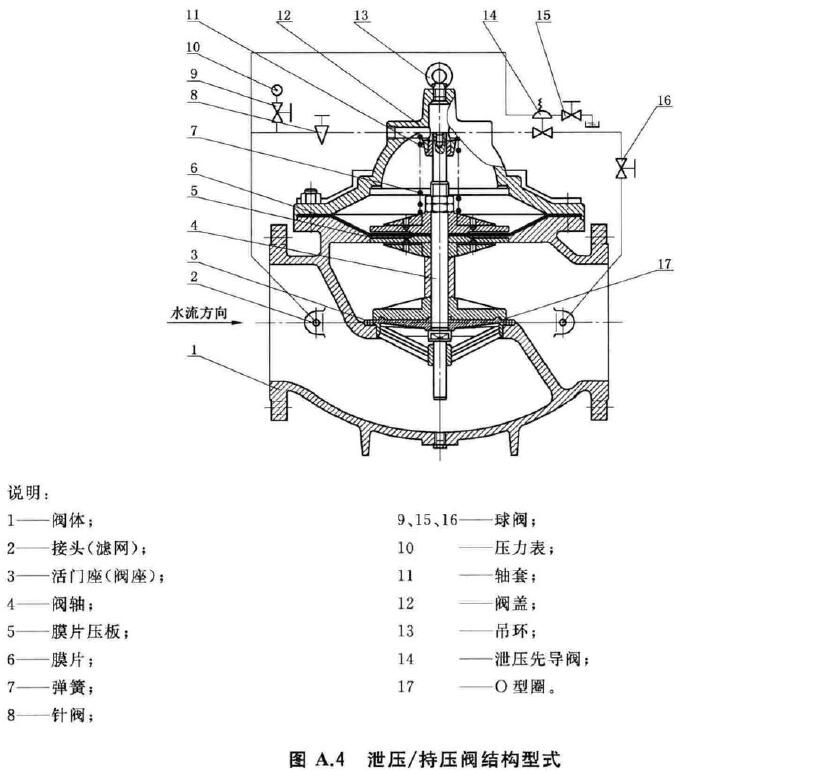

    见图A.3。 A.4 泄压/持压阀结构型式

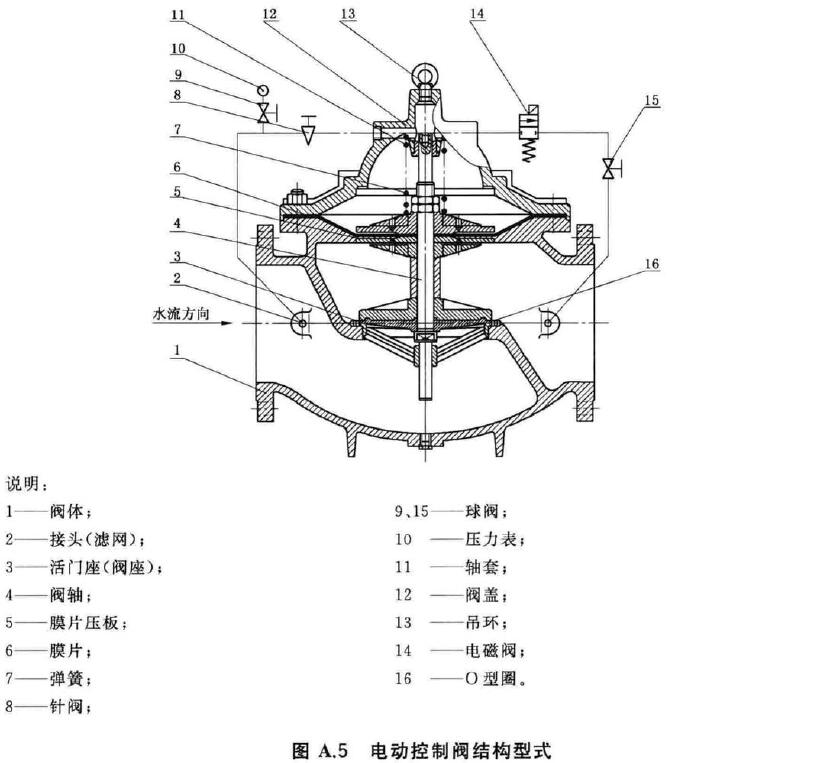

    见图A.4。 A.5 电动控制阀结构型式

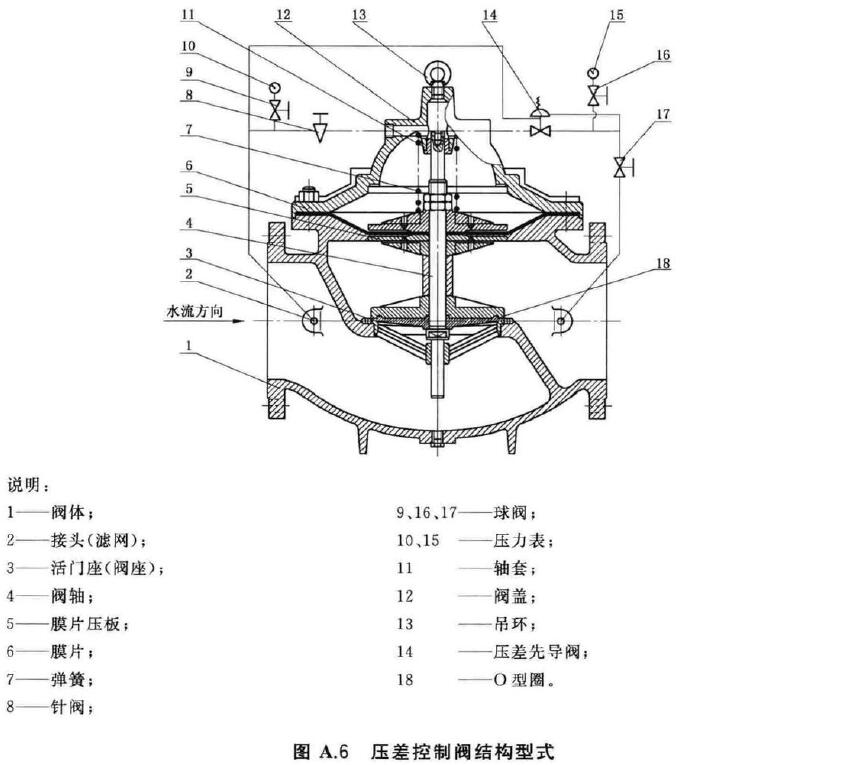

    见图A.5。 A.6 压差控制阀结构型式

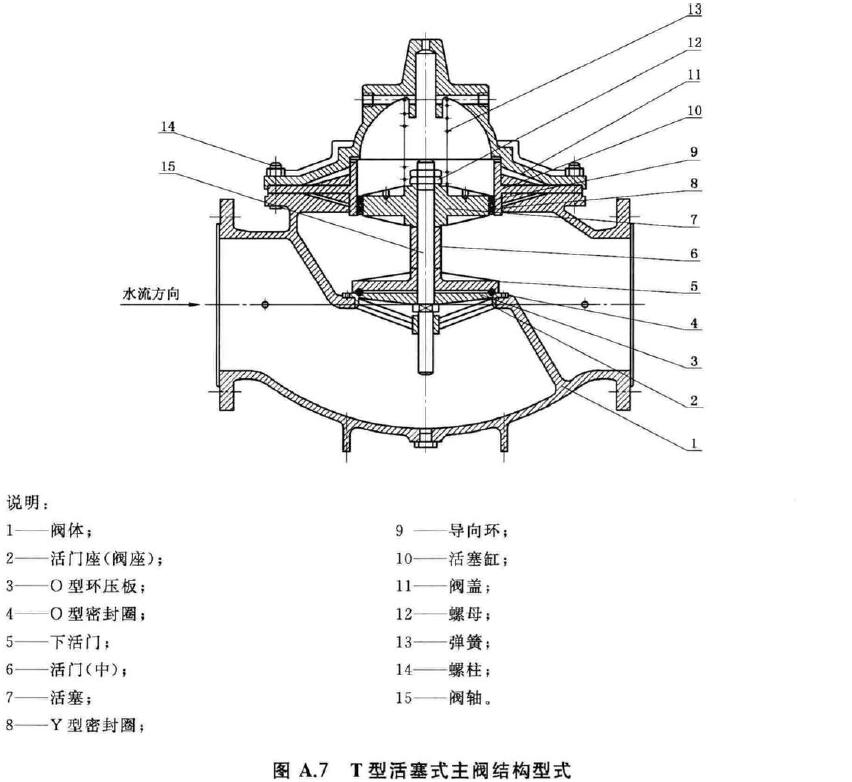

    见图A.6。 A.7 T型活塞式主阀结构型式
    见图A.7。 A.8 Y型隔膜式主阀结构型式

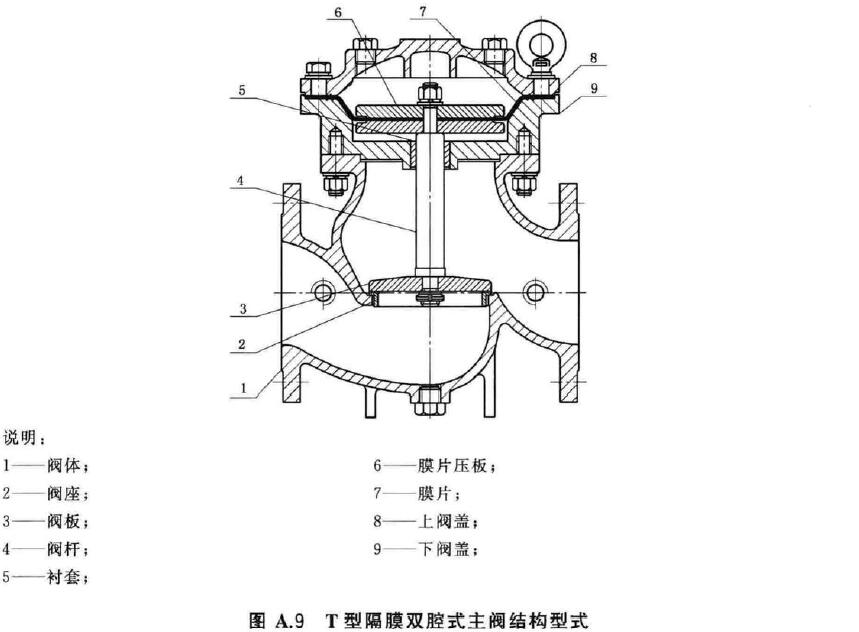

    见图A.8。 A.9 T型隔膜双腔式主阀结构型式
    见图A.9。
