附录B (资料性附录) 水力控制阀性能试验系统图

2024-12-6 16:39| 发布者: MArtian| 查看: 46| 评论: 0

摘要: B.1 主阀流阻测试试验系统 见图B.1。B.2 遥控浮球阀动作性能试验系统 见图B.2。B.3 流量控制阀动作性能试验系统 见图B.3。B.4 泄压/持压阀动作性能试验系统 见图B.4。B.5 电动控制阀动作性能试验系统 见图B.5。B.6 压差控制阀动作性能试验系统 见图B.6。
B.1 主阀流阻测试试验系统
    见图B.1。
图B.1
B.2 遥控浮球阀动作性能试验系统
    见图B.2。
图B.2

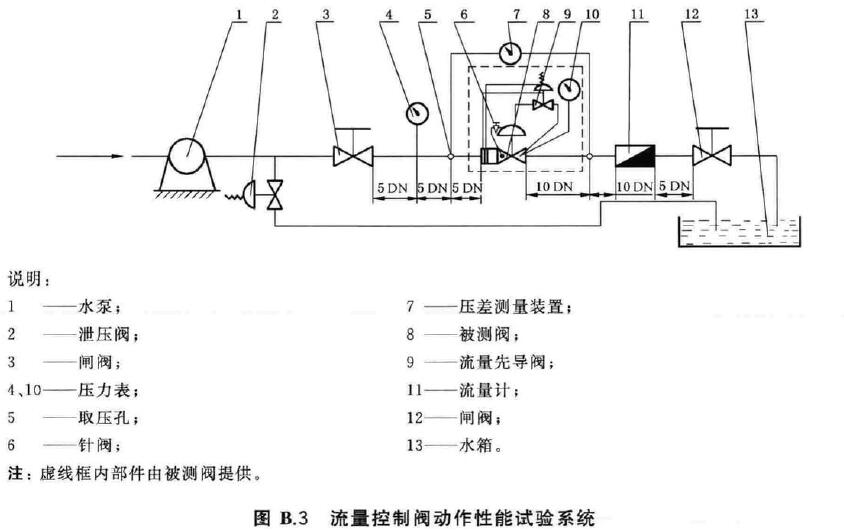

B.3 流量控制阀动作性能试验系统
    见图B.3。
图B.3

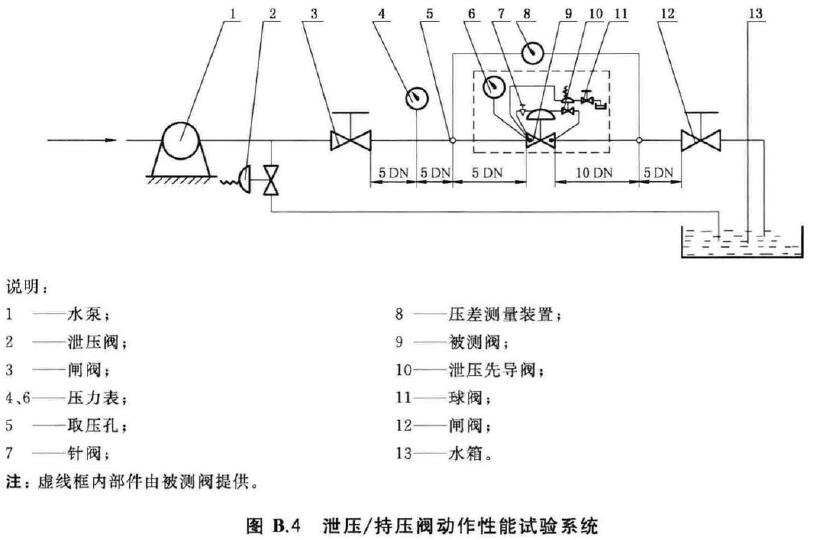

B.4 泄压/持压阀动作性能试验系统
    见图B.4。
图B.4
B.5 电动控制阀动作性能试验系统
    见图B.5。
图B.5
B.6 压差控制阀动作性能试验系统
    见图B.6。
图B.6
