附录B

2024-12-6 16:38| 发布者: Summer| 查看: 16| 评论: 0

摘要: （资料性附录）布置图举例 B.1 防火布置图举例见图B.1。图B.1 防火结构布置图举例 B.2 消防设备布置图举例见图B.2。图B.2 消防设备布置图举例 B.3 逃生路线布置图举例见图B.3。图B.3 逃生路线布置图举例 B.4 救生设备安全布置图举例见图B.4。图B.4 救生设备安全布置图举例

（资料性附录）
布置图举例

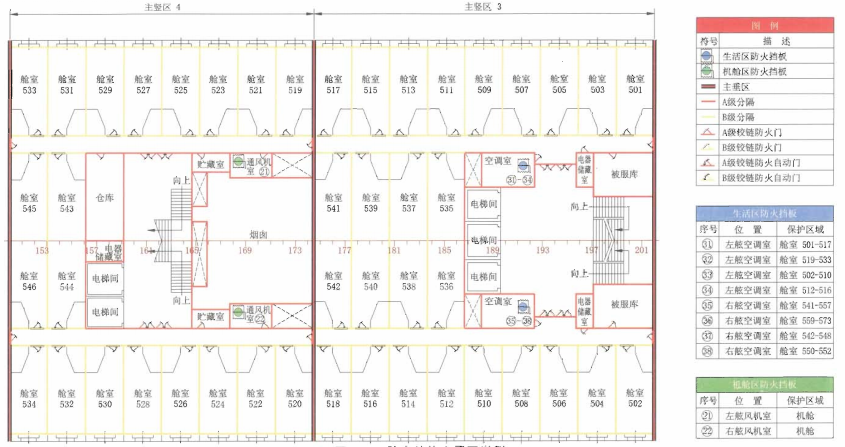

B.1 防火布置图举例见图B.1。

图B.1 防火结构布置图举例

图B.1 防火结构布置图举例

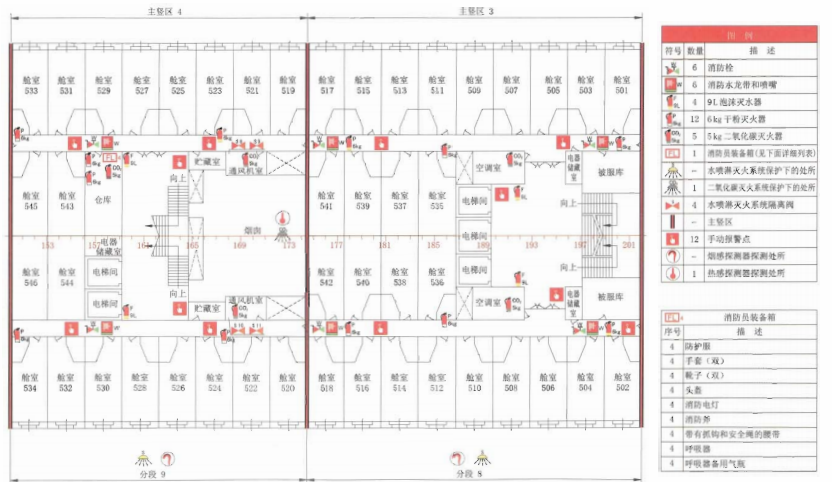

B.2 消防设备布置图举例见图B.2。

图B.2 消防设备布置图举例

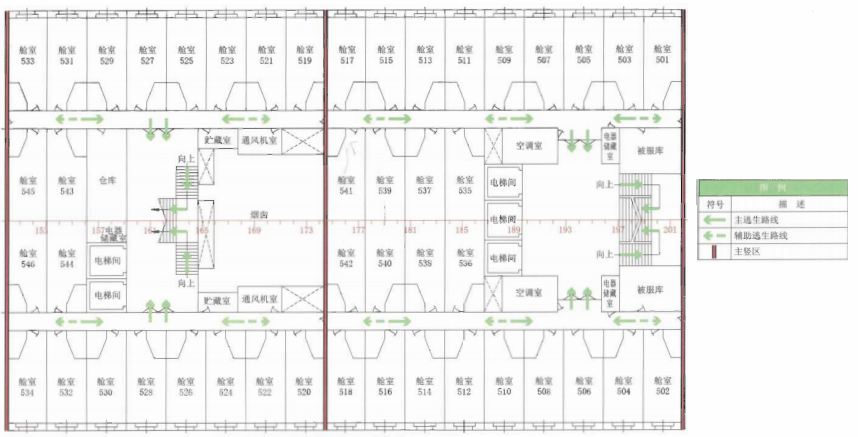

B.3 逃生路线布置图举例见图B.3。

图B.3 逃生路线布置图举例

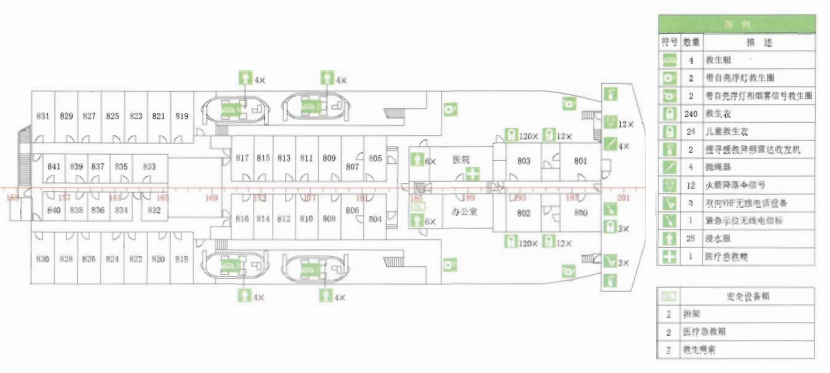

B.4 救生设备安全布置图举例见图B.4。

图B.4 救生设备安全布置图举例
