5.5 预留通道接头

5.5.1 预留通道接头处的最大沉降差值不得大于30mm。
5.5.2 预留通道接头应采取变形缝防水构造形式(图5.5.2-1、5.5.2-2)。

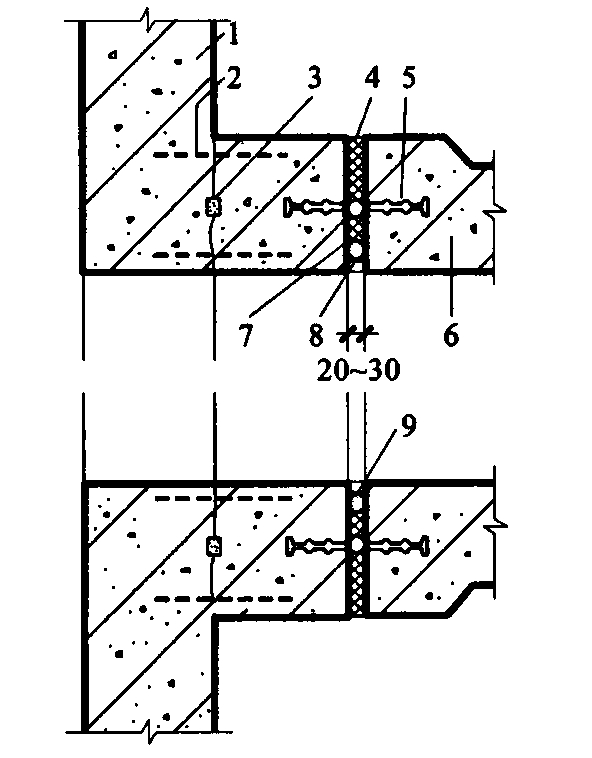

图5.5.2-1  预留通道接头防水构造（一）
1—先浇混凝土结构；2—连接钢筋；3—遇水膨胀止水条（胶）；
4—填缝材料；5—中埋式止水带；6—后浇混凝土结构；
7—遇水膨胀橡胶条（胶）；8—密封材料；9—填充材料

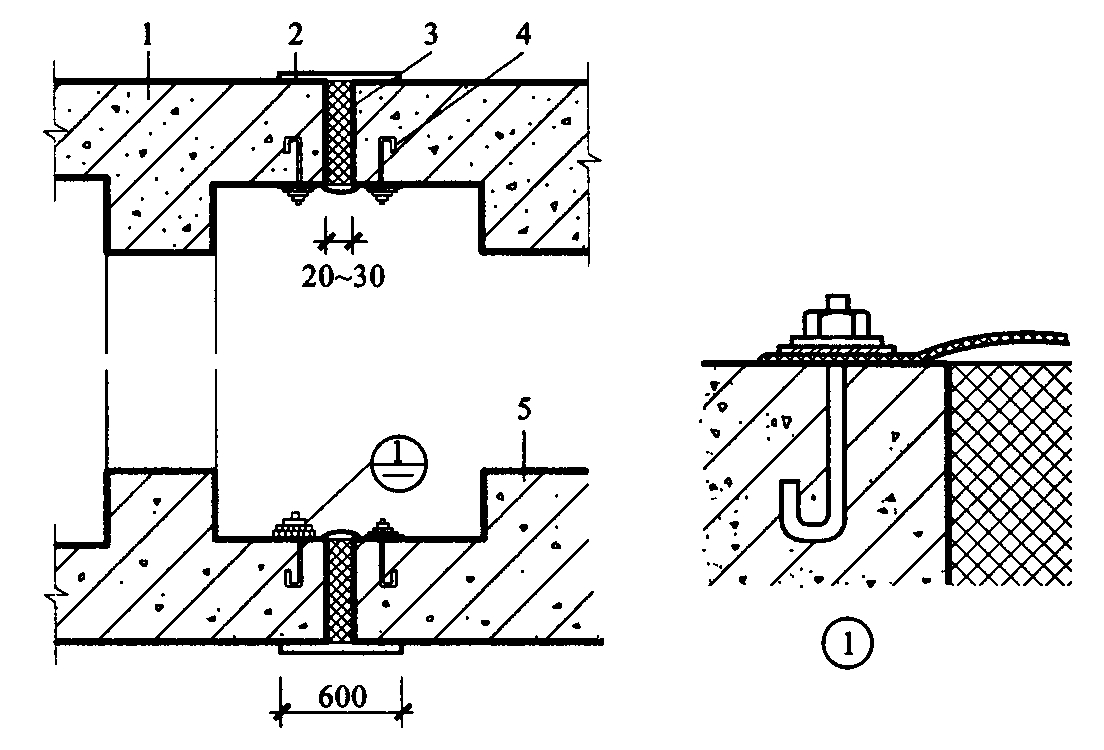

图5.5.2-2  预留通道接头防水构造（二）
1—先浇混凝土结构；2—防水涂料；3—填缝材料；
4—可卸式止水带；5—后浇混凝土结构

5.5.3 预留通道接头的防水施工应符合下列规定：
      1 中埋式止水带、遇水膨胀橡胶条(胶)、预埋注浆管、密封材料、可卸式止永带的施工应符合本规范第5.1节的有关规定；
      2 预留通道先施工部位的混凝土、中埋式止水带和防水相关的预埋件等应及时保护，并应确保端部表面混凝土和中埋式止水带清洁，埋设件不得锈蚀；
      3 采用图5.5.2-1的防水构造时，在接头混凝土施工前应将先浇混凝土端部表面凿毛，露出钢筋或预埋的钢筋接驳器钢板，与待浇混凝土部位的钢筋焊接或连接好后再行浇筑；
      4 当先挠混凝土中未预埋可卸式止水带的预埋螺栓时，可选用金属或尼龙的膨胀螺栓固定可卸式止水带。采用金属膨胀螺栓时，可选用不锈钢材料或用金属涂膜、环氧涂料等涂层进行防锈处理。
