3 图例

2024-12-6 15:59| 发布者: MArtian| 查看: 38| 评论: 0

摘要: 3.0.1 构造及配件图例应符合表3.0.1的规定。表3.0.1 构造及配件图例续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.1续表3.0.13.0.2 水平及垂直运输装置图例应符合表3.0.2的规定。表3.0.2 水平及垂直运输装置图例续表3.0.2 续表3.

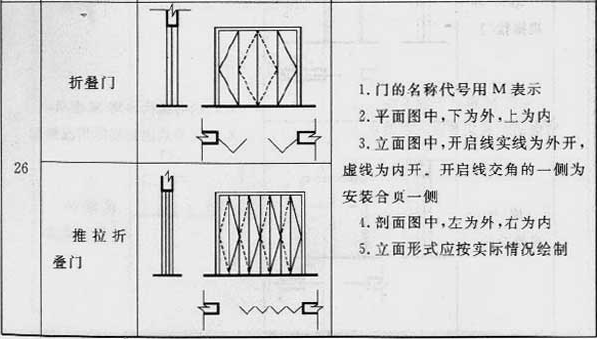

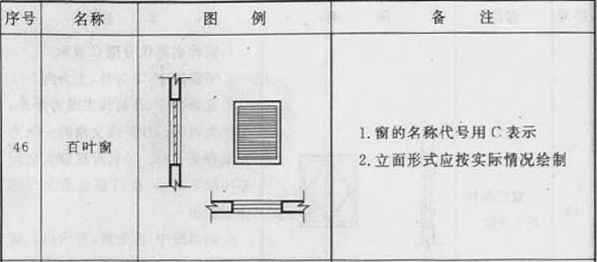

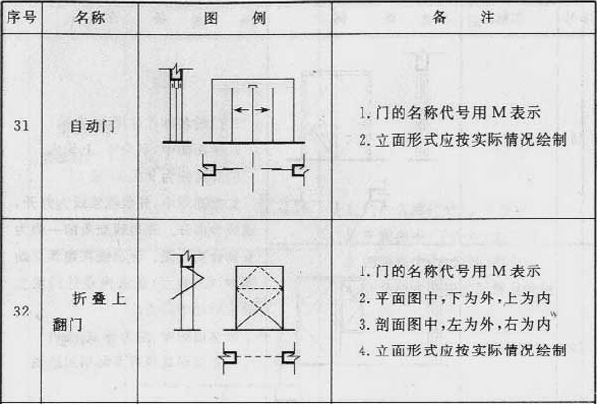

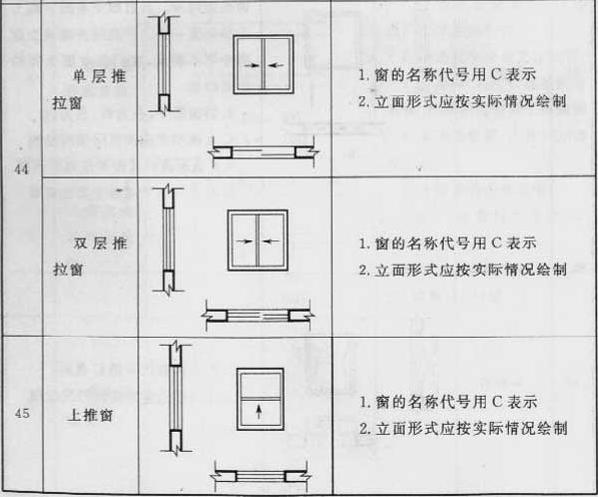

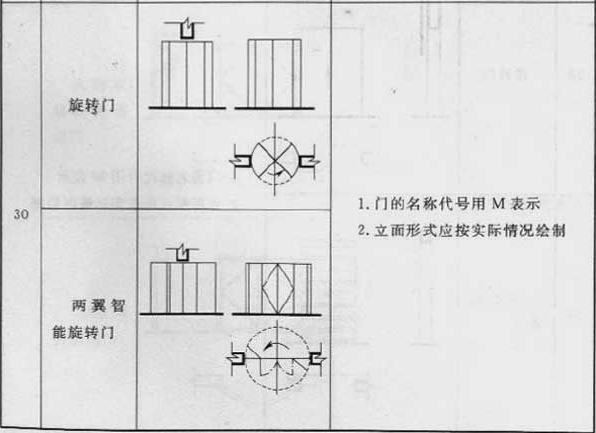

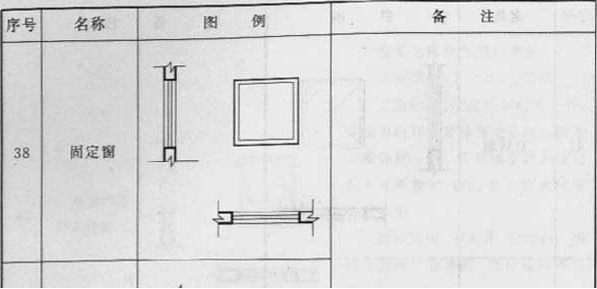

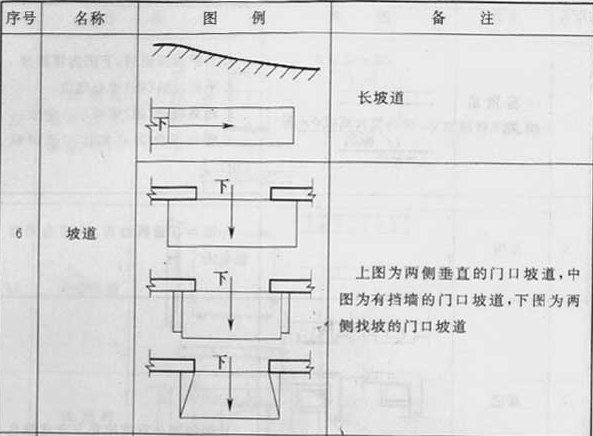

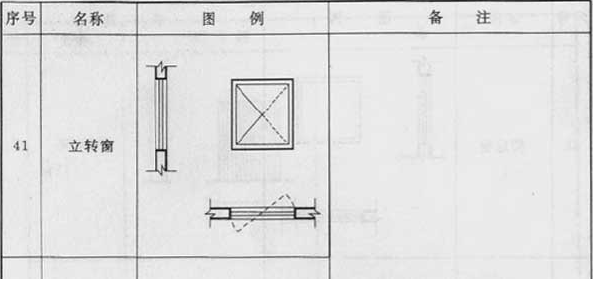

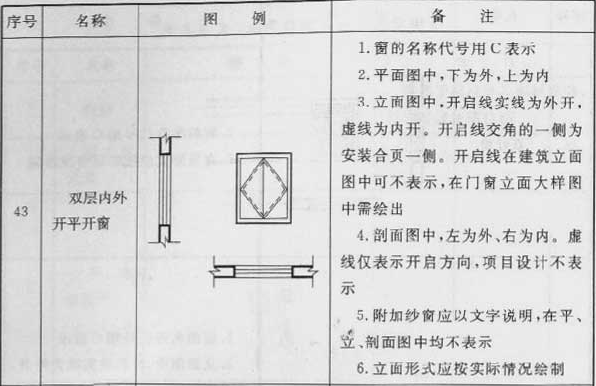

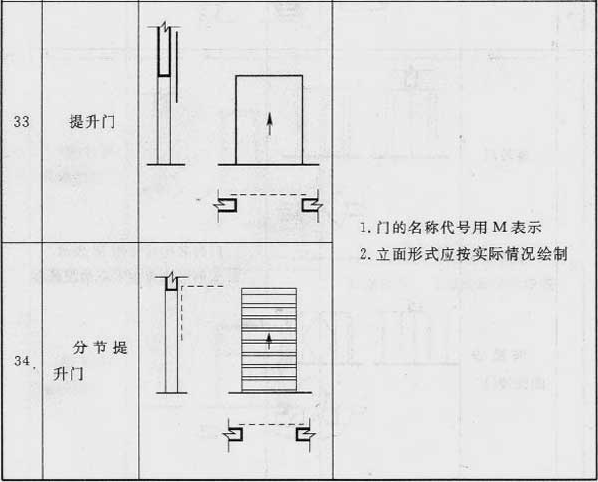

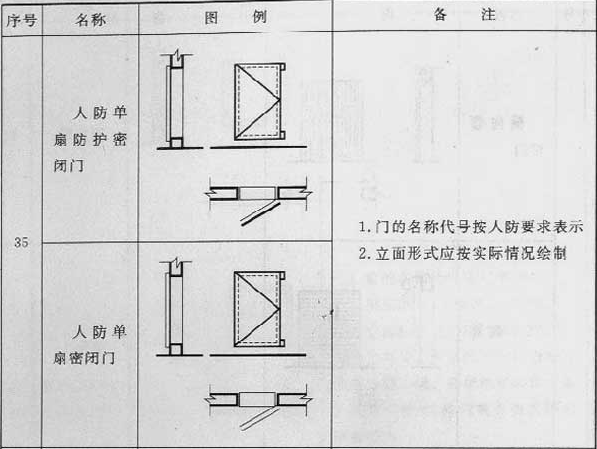

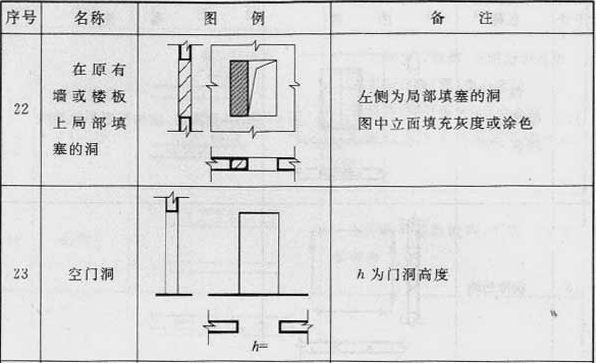

3.0.1 构造及配件图例应符合表3.0.1的规定。

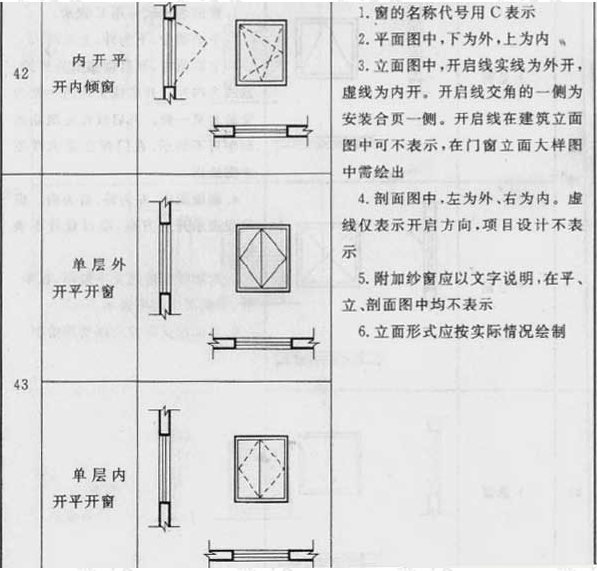

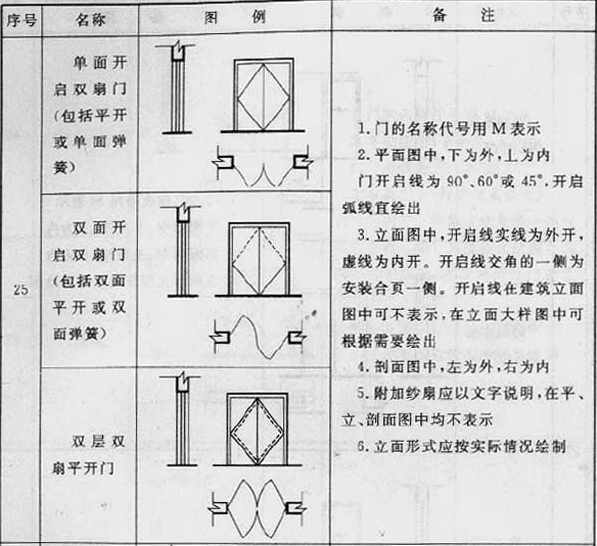

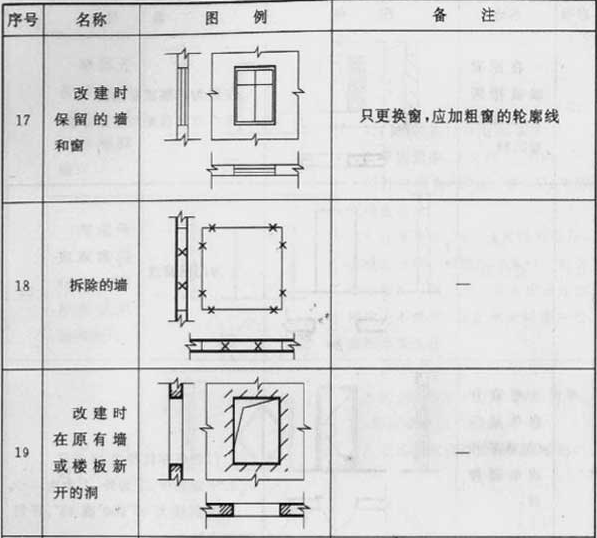

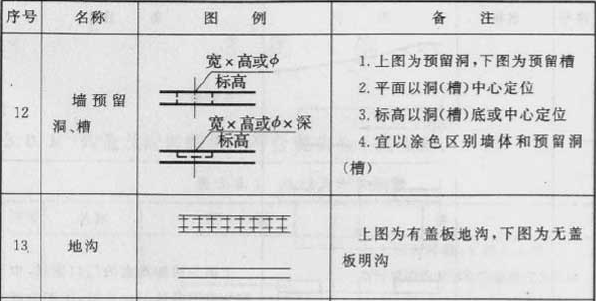

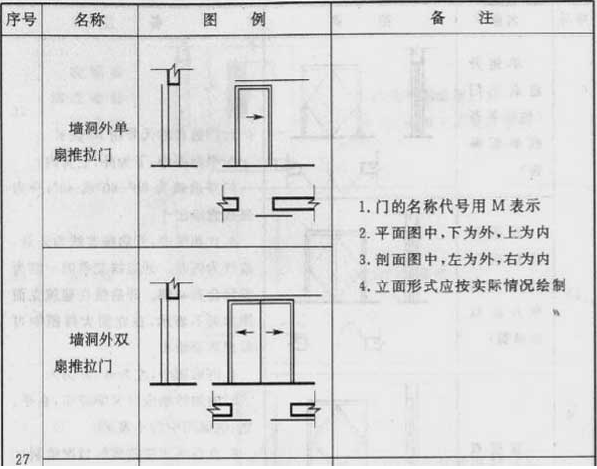

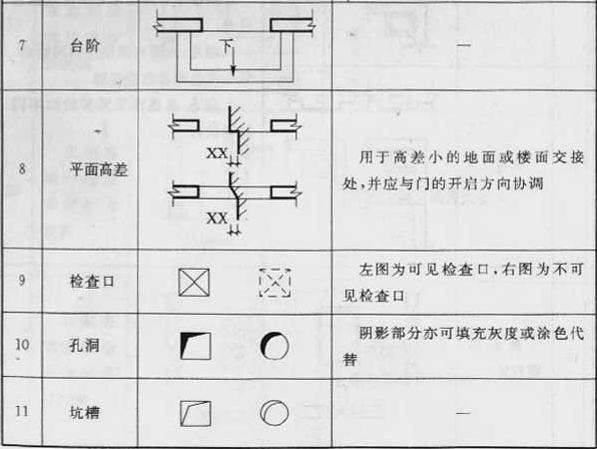

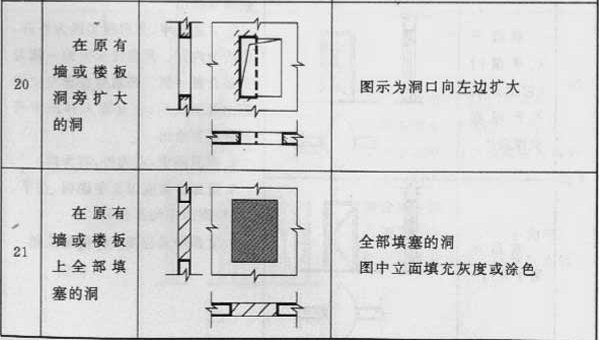

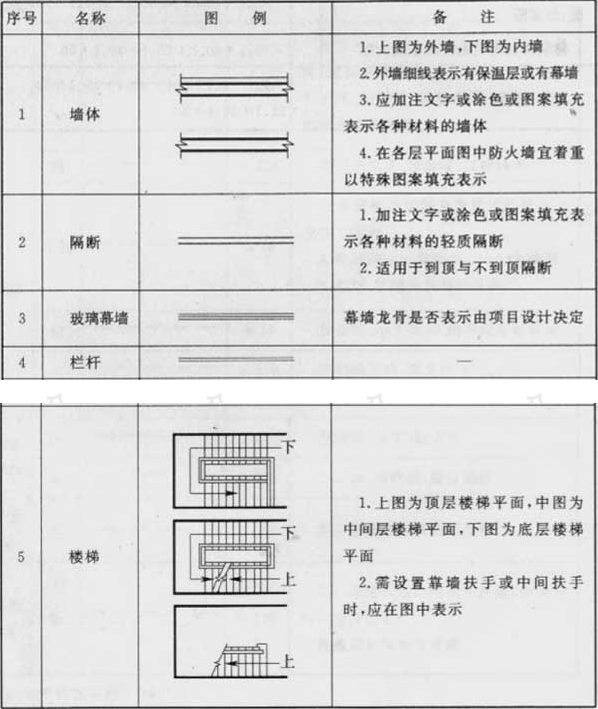

表3.0.1 构造及配件图例

表3.0.1 构造及配件图例

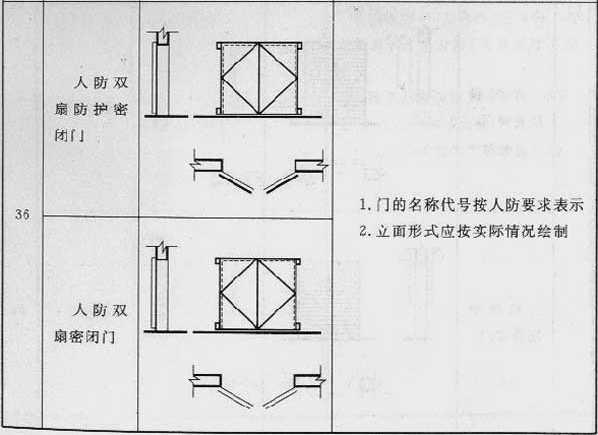

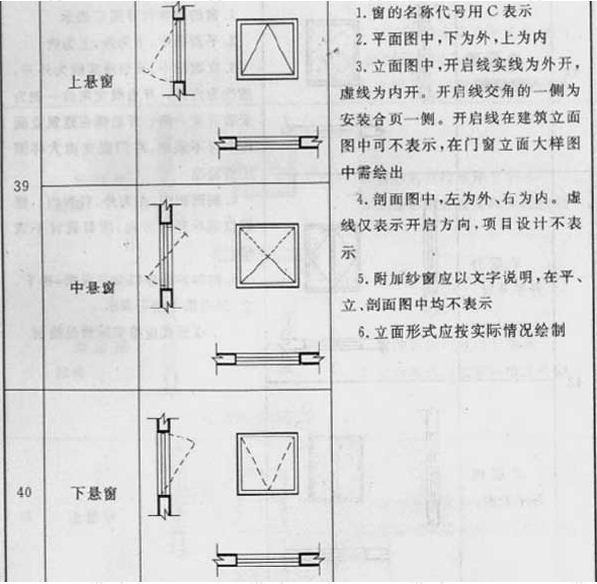

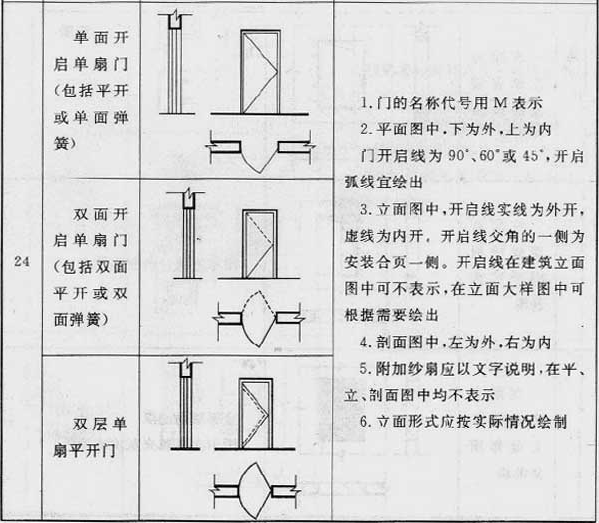

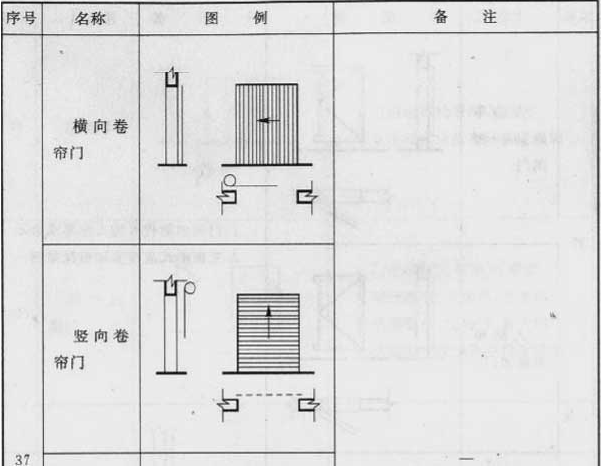

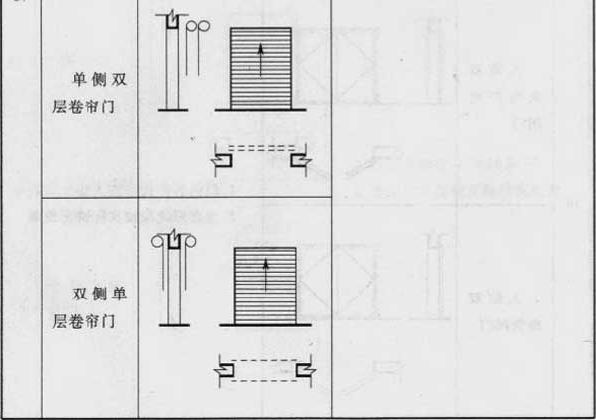

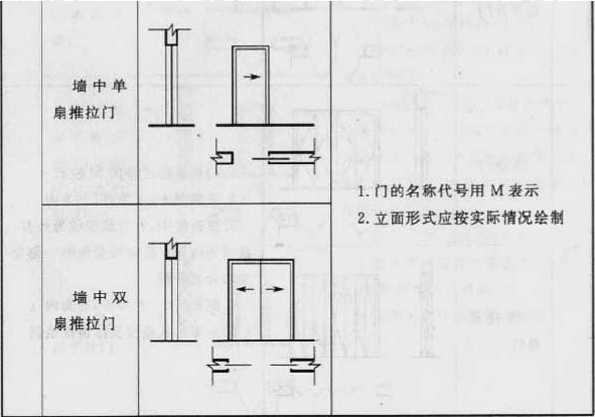

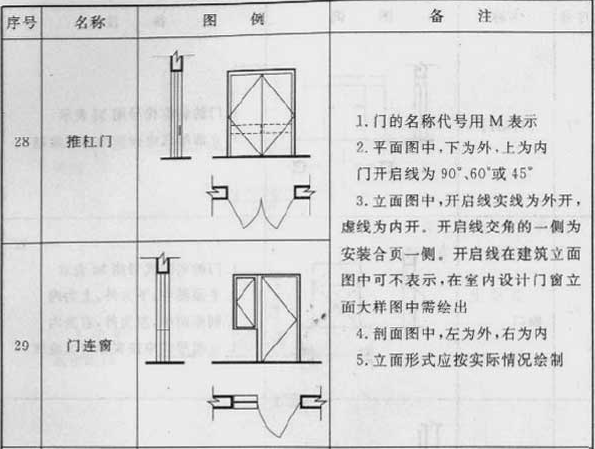

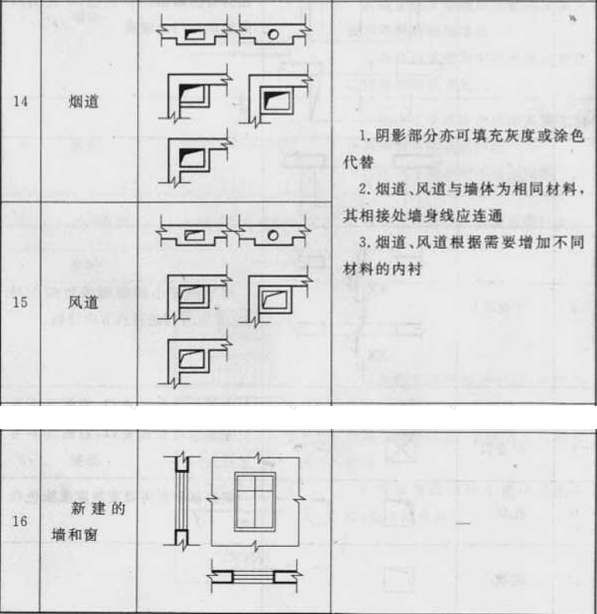

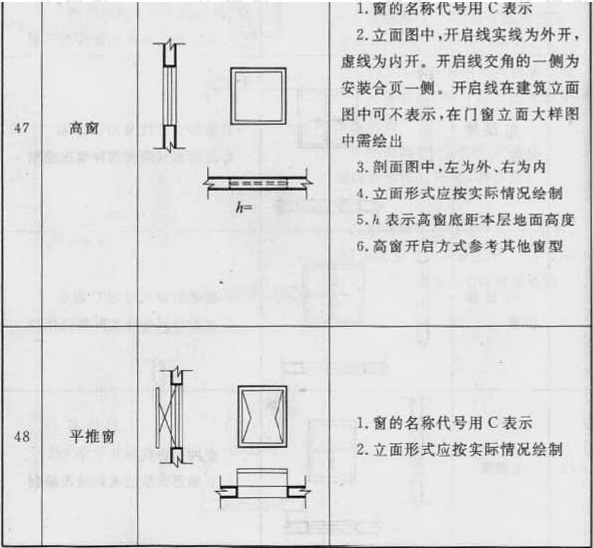

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

续表3.0.1

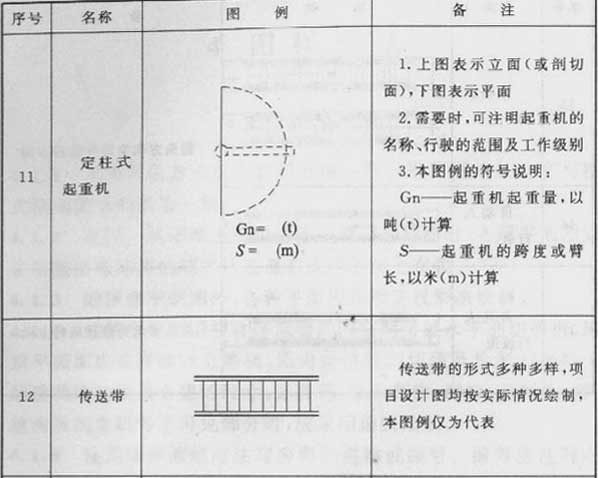

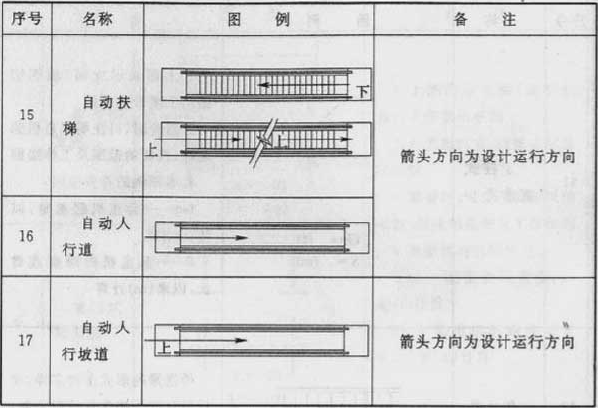

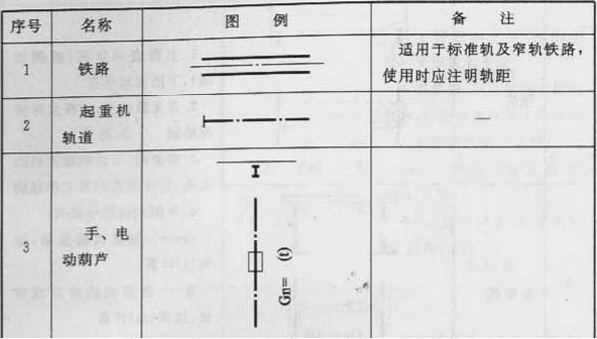

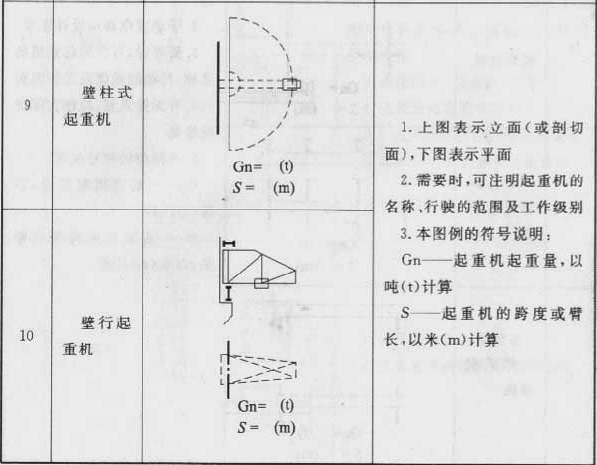

3.0.2 水平及垂直运输装置图例应符合表3.0.2的规定。

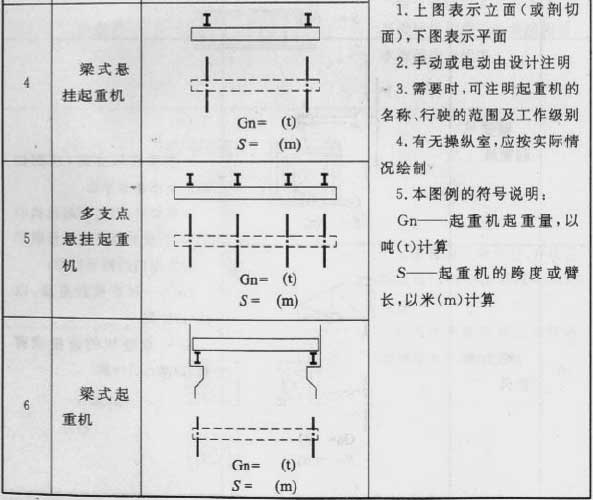

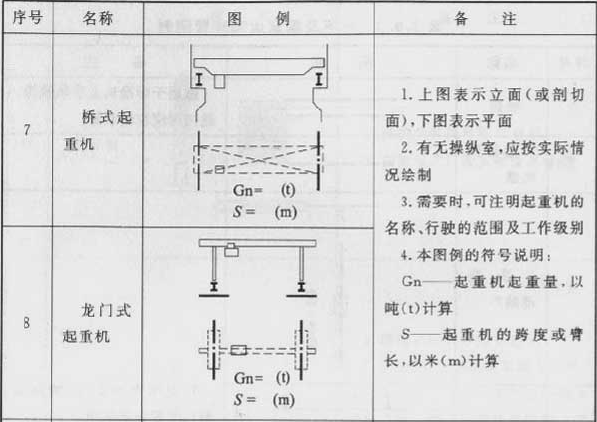

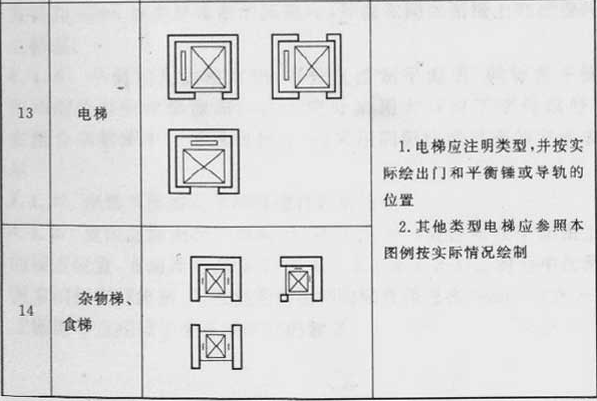

表3.0.2 水平及垂直运输装置图例

表3.0.2 水平及垂直运输装置图例

续表3.0.2

续表3.0.2

续表3.0.2

条文说明

3.0.1 增加或修改了构造及配件图例。
3.0.2 增加或修改了水平及垂直运输装置图例。
