4.4.1 指北针应绘在建筑物±0.000标高的平面图上，并应放在明显位置，所指的方向应与总图一致。
4.4.2 零配件详图与构造详图，宜按直接正投影法绘制。
4.4.3 零配件外形或局部构造的立体图，宜按现行国家标准《房屋建筑制图统一标准》GB/T 5001的有关规定绘制。
4.4.4 不同比例的平面图，剖面图，其抹灰层、楼地面，材料图例的省略画法，应符合下列规定：
1 比例大于1:50的平面、剖面图，应画出抹灰层、保温隔热层等与楼地面、屋面的面层线，并宜画出材料图例；
2 比例等于1:50的平面图，剖面图，剖面图宜画出楼地面、屋面的面层线，宜绘出保温隔热层，抹灰层的面层线应根据需要确定；
3 比例小于1:50的平面图，剖面图，可不画出抹灰层，但剖面图宜画出楼地面、屋面的面层线；
4 比例为1:100～1:200的平面图、剖面图，可画简化的材料图例，但剖面图宜画出楼地面、屋面的面层线；
5 比例小于1:200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。

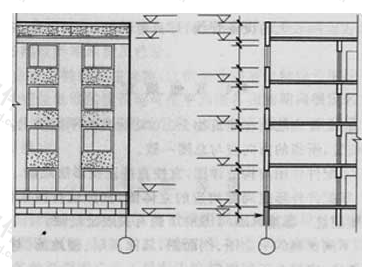

4.4.5 相邻的立面图或剖面图，宜绘制在同一水平线上，图内相互有关的尺寸及标高，宜标注在同一竖线上(图4.4.5).
图4.4.5 相邻立面图、剖面图的位置关系
|
