J.1 用于电气系统的电涌保护器

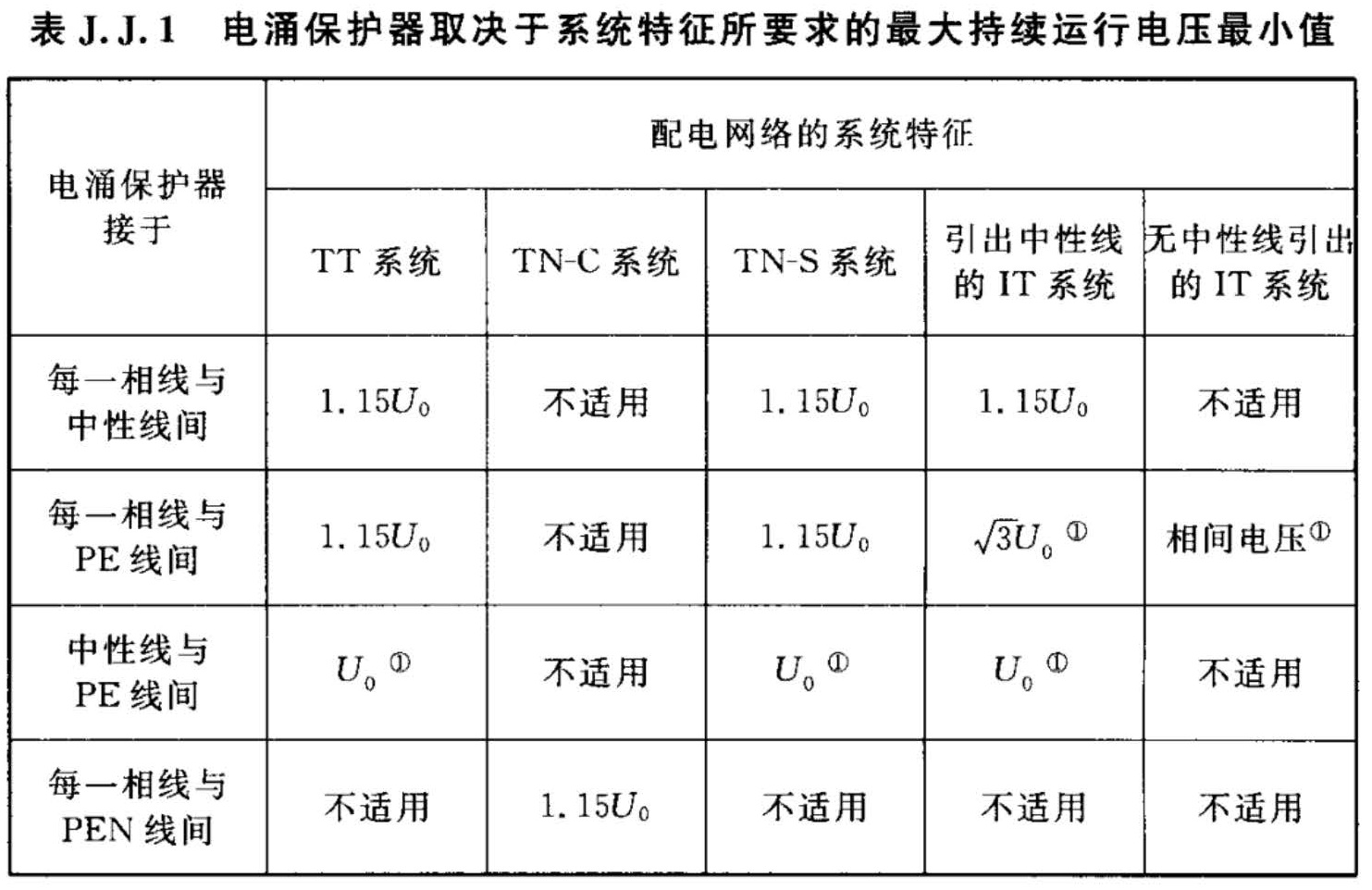

J.1.1  表J.1.1是根据GB 16895.22—2004/IEC 60364—5—53:2001A1:2002（建筑物电气装置，第5-53部分：电气设备的选择和安装，隔离、开关和控制设备，第534节：过电压保护电器Electrical  installations  of  buildings—Part  5-53:Selection  and  e-rection  of  equipment—Isolation，switching  and  control—Section534:Devices  for  protection  against  overvoltages）第3页的表53C制定的。表中系数1.15中的0.1考虑系统的电压偏差，0.05考虑SPD的老化。

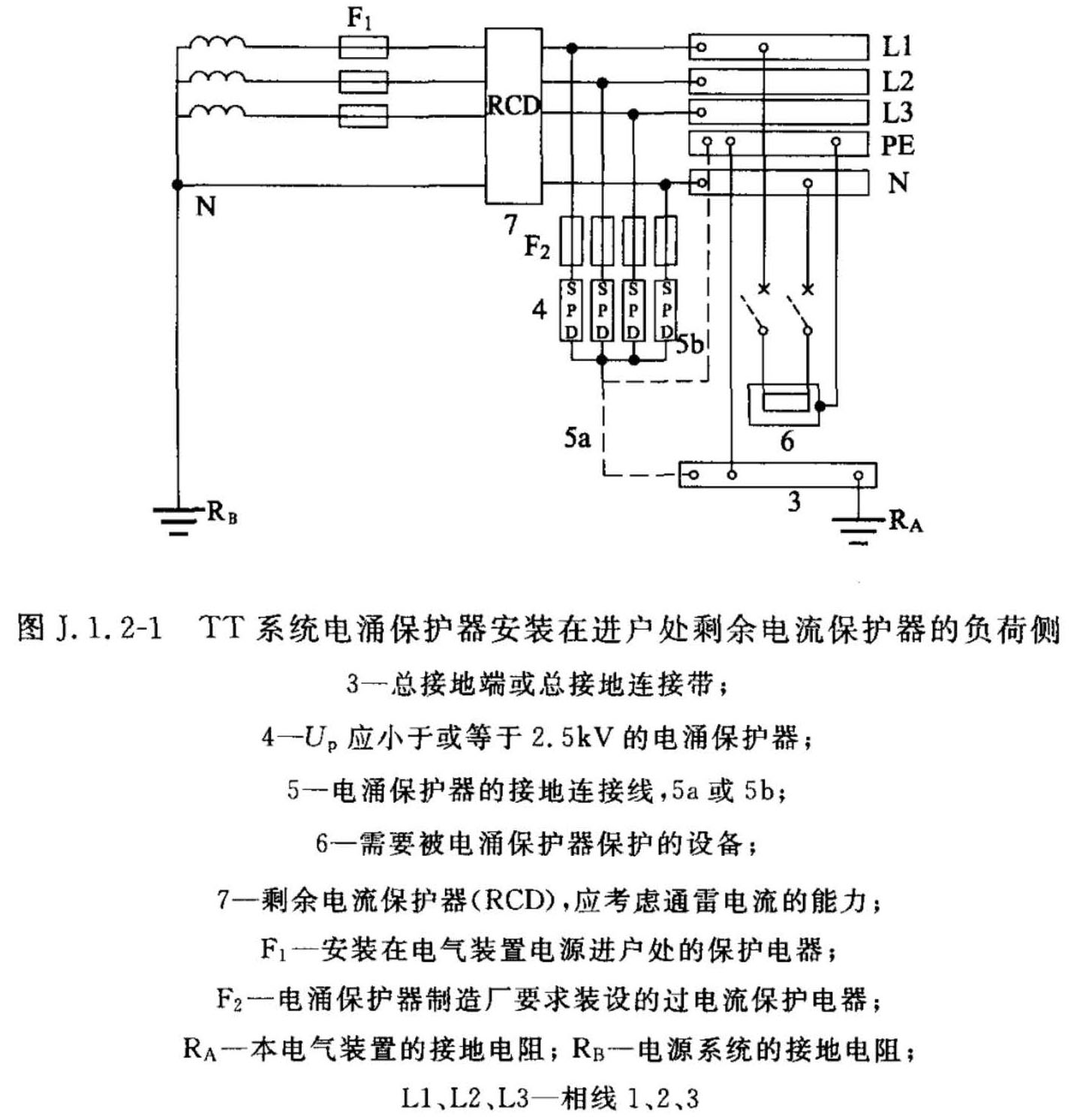

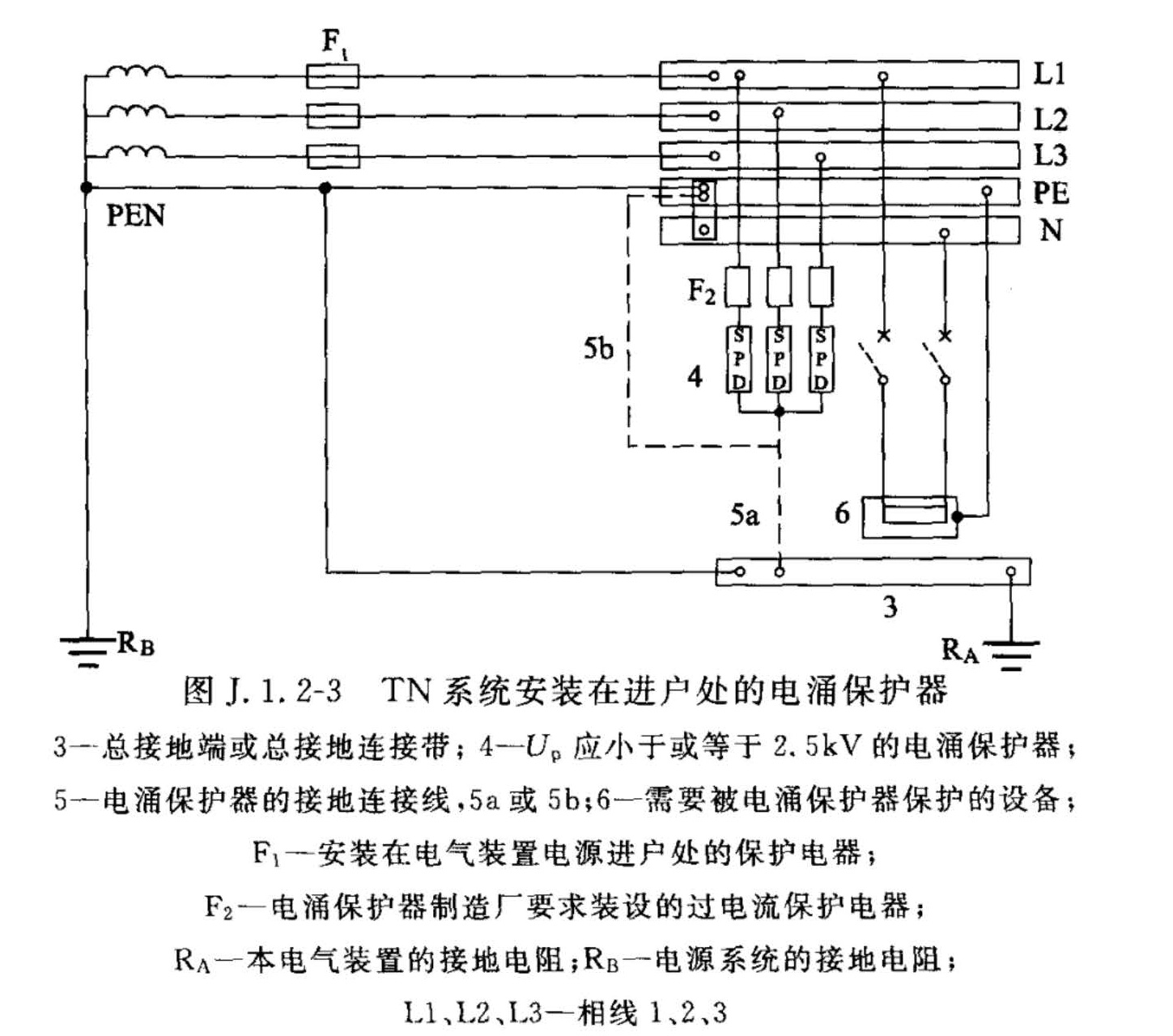

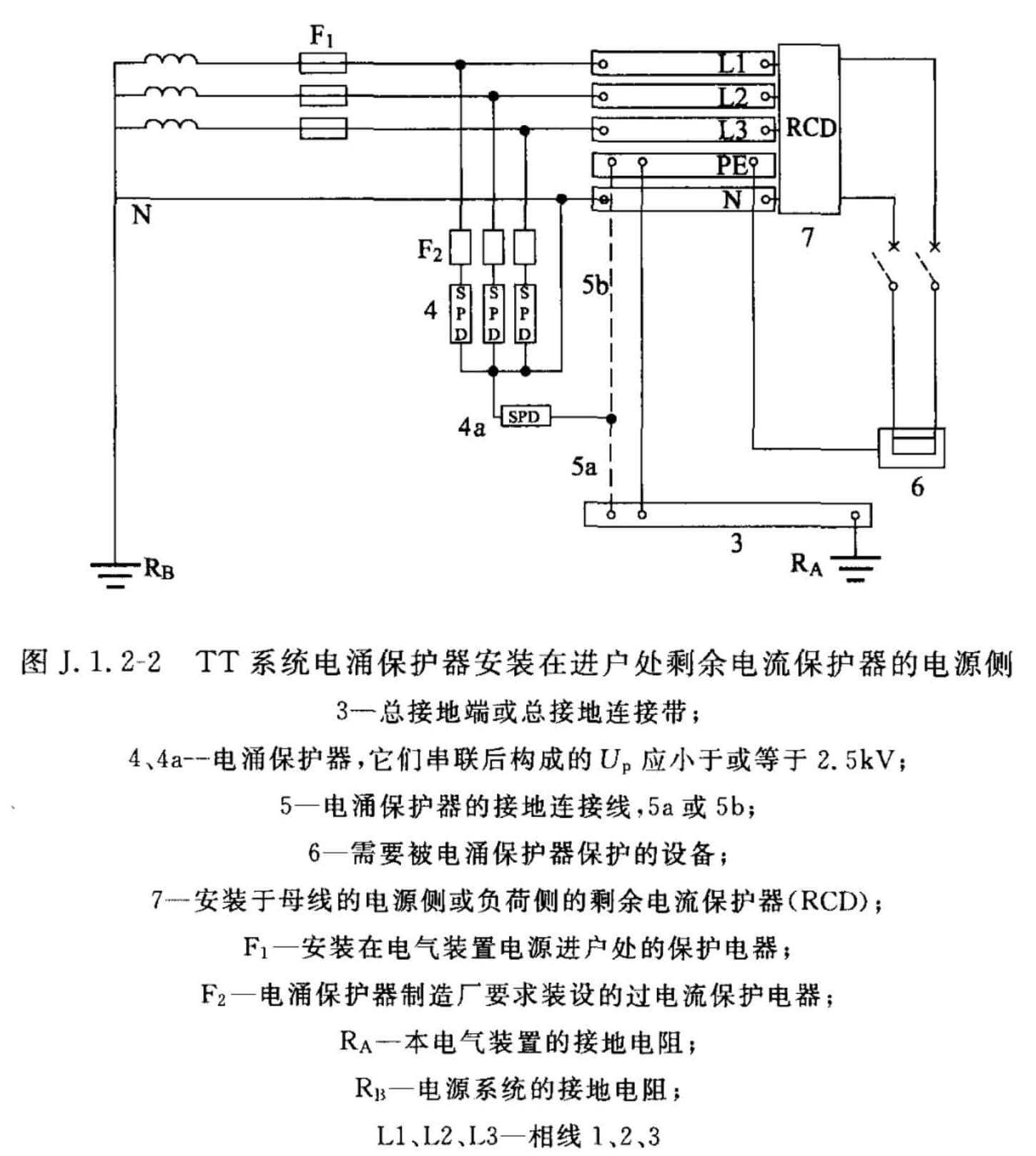

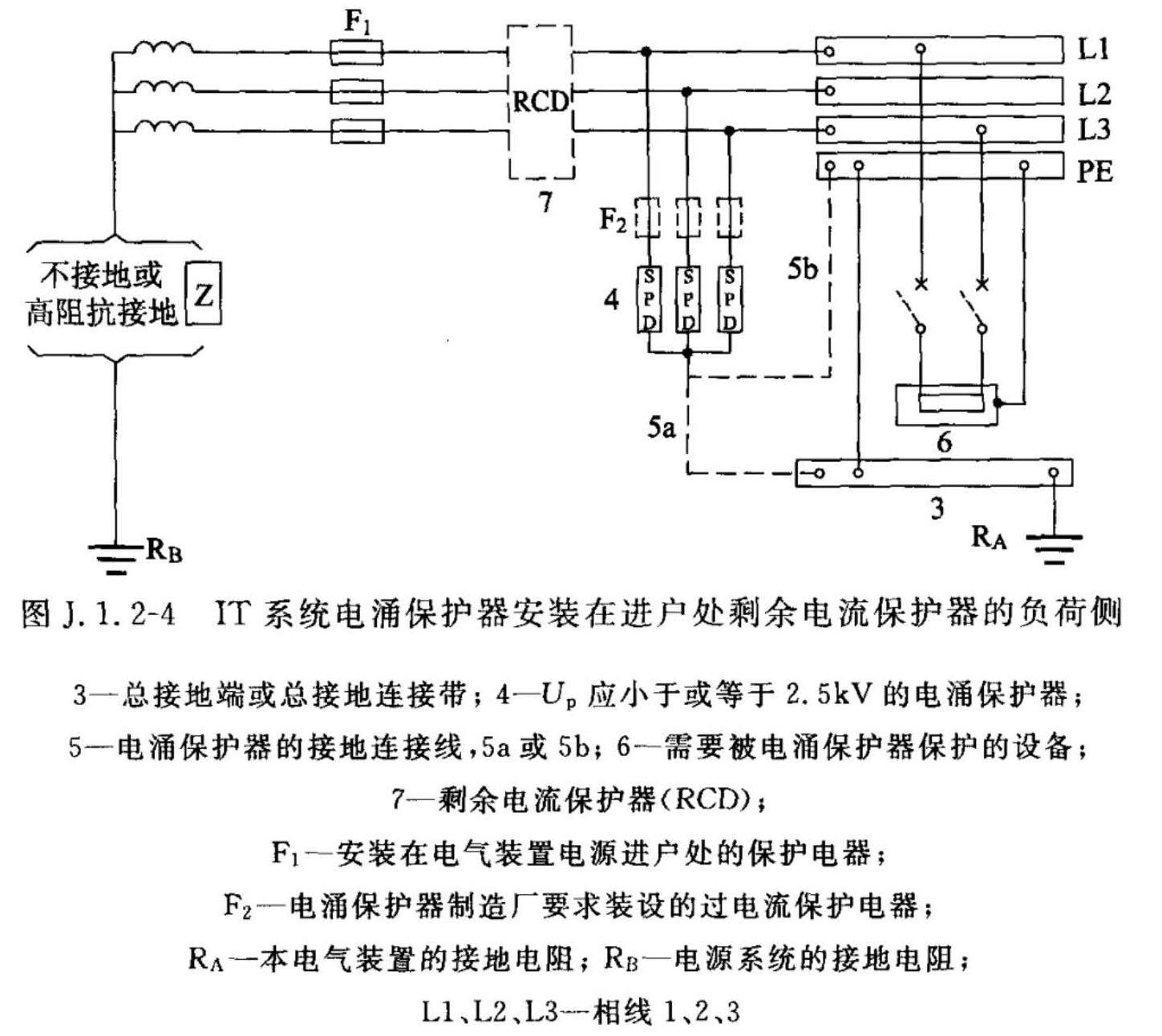

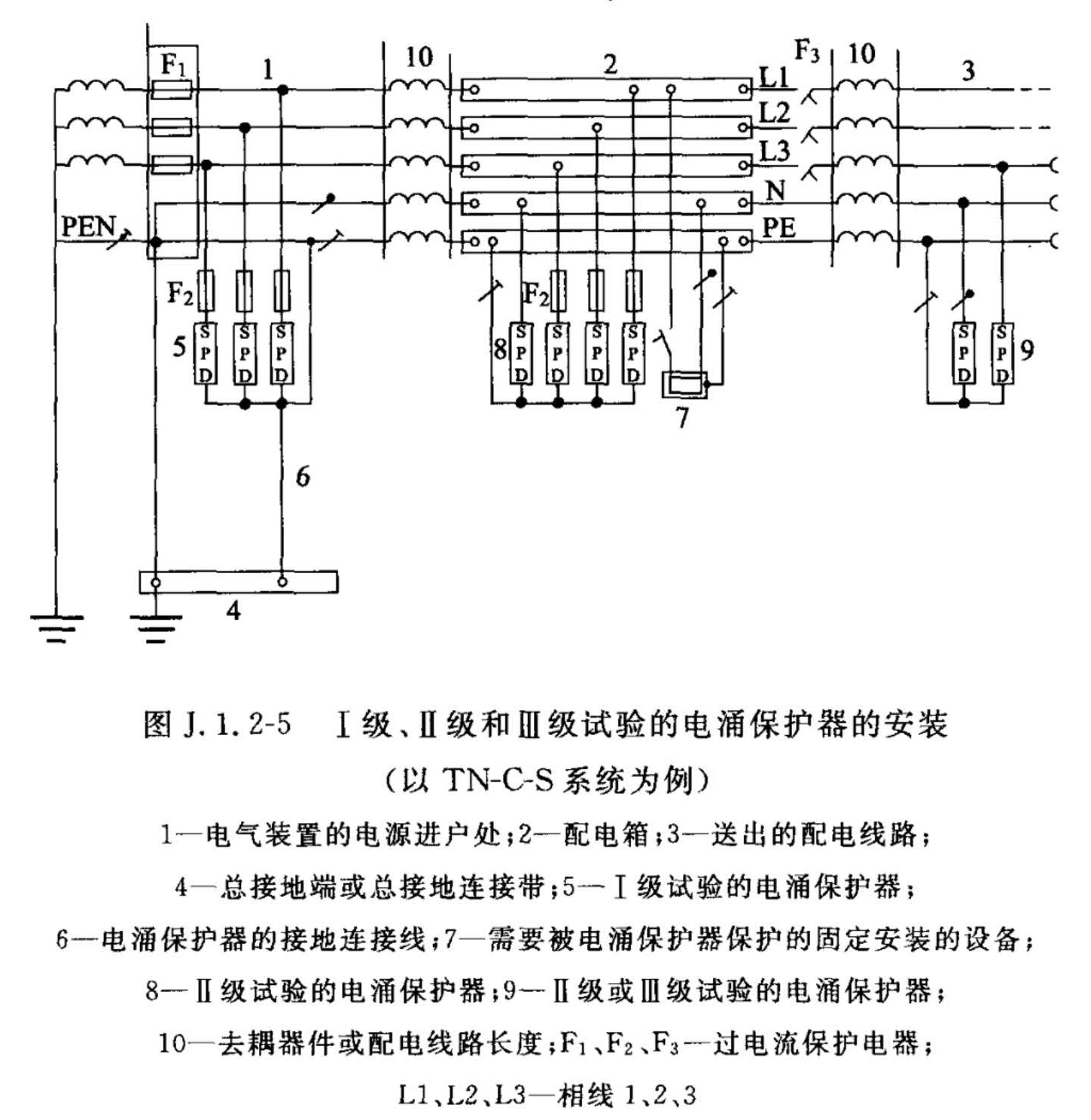

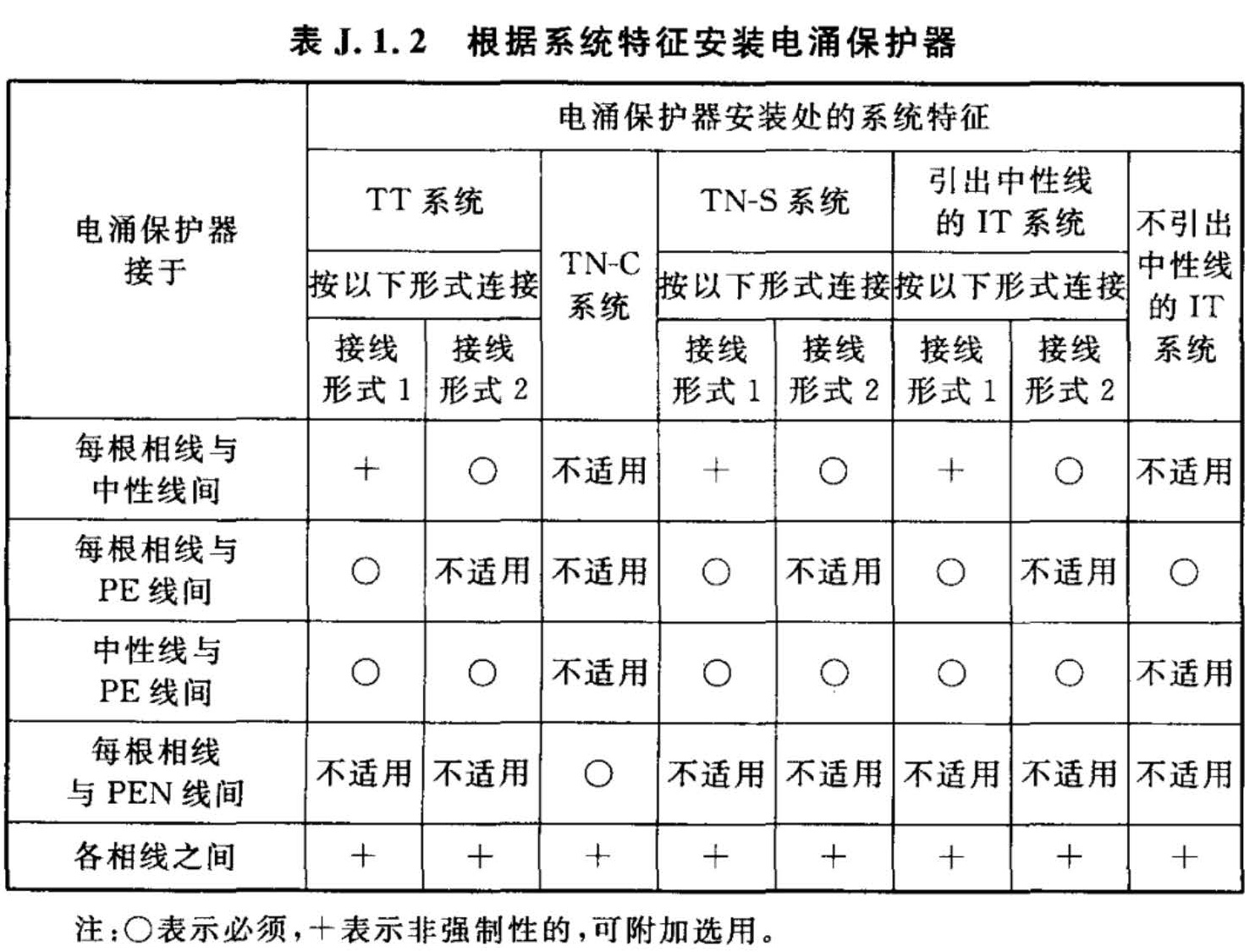

J.1.2  表J.1.2是根据GB 16895.22—2004第2页的表53B制定的。图J.1.2-1~ 图J.1.2-5是根据GB 16895.22—2004附录A、附录B、附录C和附录D制定的，但图J.1.2-2根据IEC61643—12:2008第120页的图K.2和121页的图K.3删去了4a（SPD）后面（右侧）的F2设备。
    在此，介绍SPD的后备保护问题。以下资料来自IEC61643—12:2008第150页附录P的P.2节熔丝耐受一次8/20μs和10/350μs电流的能力（断路器实际耐受相应的能力还取决于器件的型号，无可参考的统一资料）。
    知道电涌电流的峰值I_crest及其波形可以用以下公式估算出电涌电流I²t的值：
    对10/350μs波形：

    对8/20μs波形：

式中：I_crest——电涌电流峰值（kA）；
               I²t——单位为A²·s。
    举例如下：
    为能耐受一次9kA、8/20μs电涌电流，后备熔丝的最小预燃弧值必须大于I²t=14.01×9²=1134.8（A²·s）（gG型号32A圆柱形熔丝的典型预燃弧值是1300A²s）。
    为能耐受一次5kA、10/350μs电涌电流，后备熔丝的最小预燃弧值必须大于I²t=256.3×5²=6407.5（A²·s）（gG型号63A、NH型熔丝的典型预燃弧值是6500A²s）。
