3.2 比例

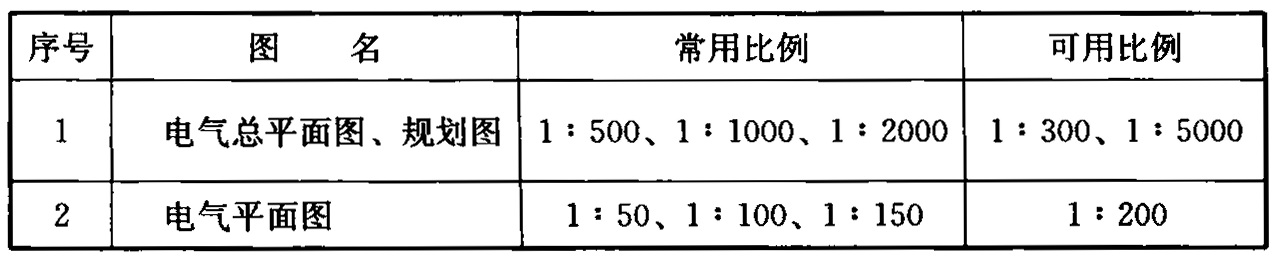

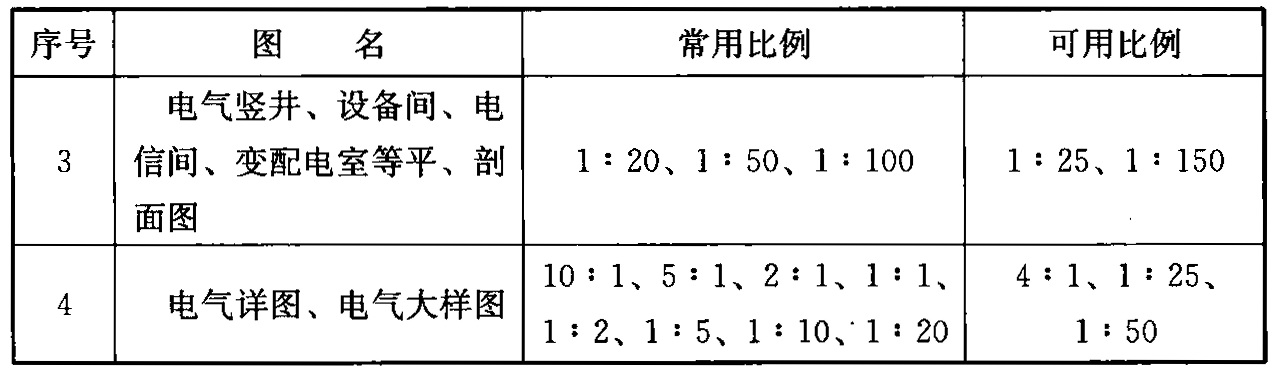

摘要: 3.2.1 电气总平面图、电气平面图的制图比例，宜与工程项目设计的主导专业一致，采用的比例宜符合表3.2.1的规定，并应优先采用常用比例。表3.2.1 电气总平面图、电气平面图的制图比例续表 3.2.13.2.2 电气总平面图、电气平面图应按比例制图，并应在图样中标注制图比例。3.2.3 一个图样宜选用一种比例绘制。选用两种比例绘制时，应做说明。条文说明3.2.1 民用建筑的主导专业为建筑专业；
