4.1.1 图样中采用的图形符号应符合下列规定:

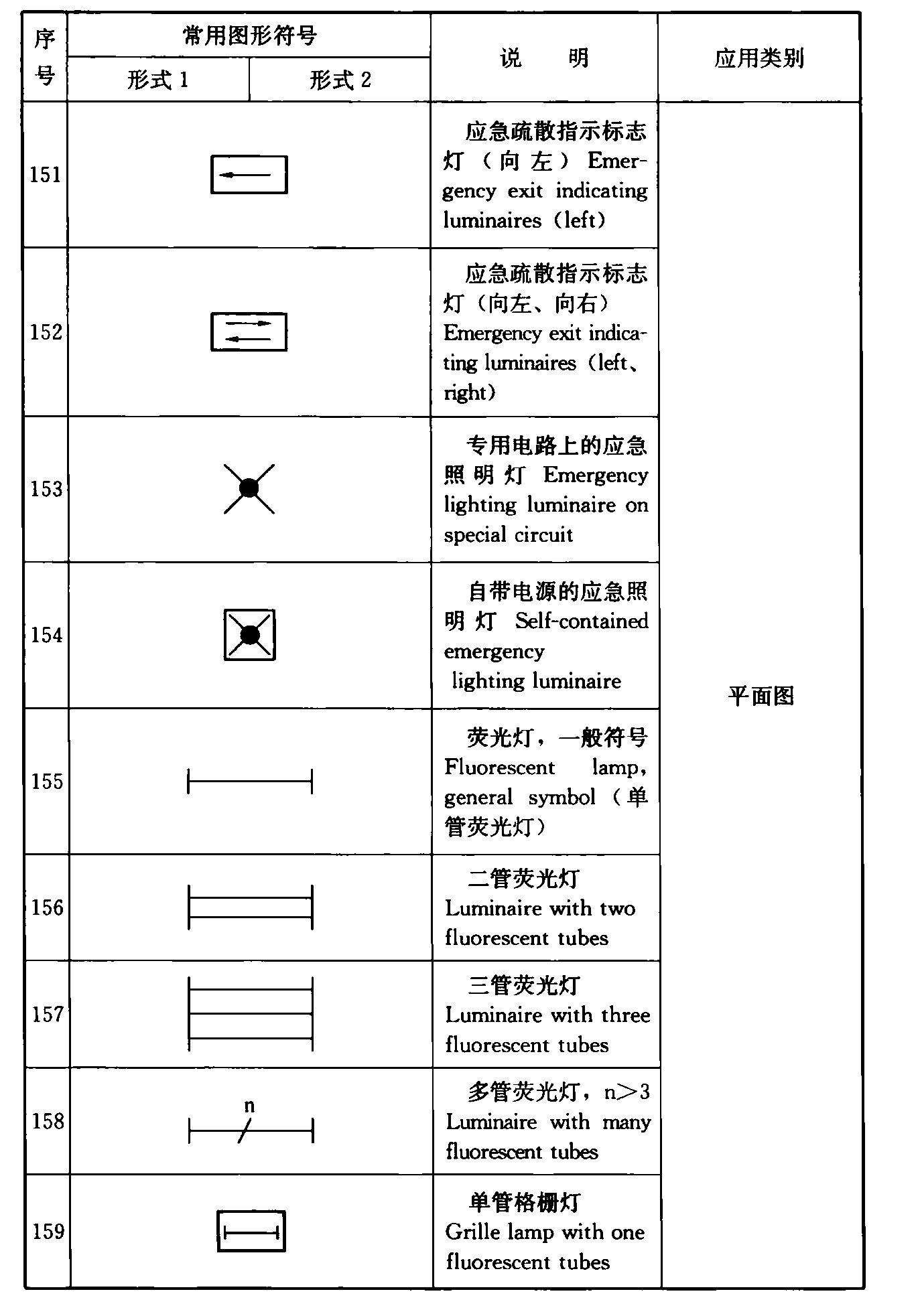

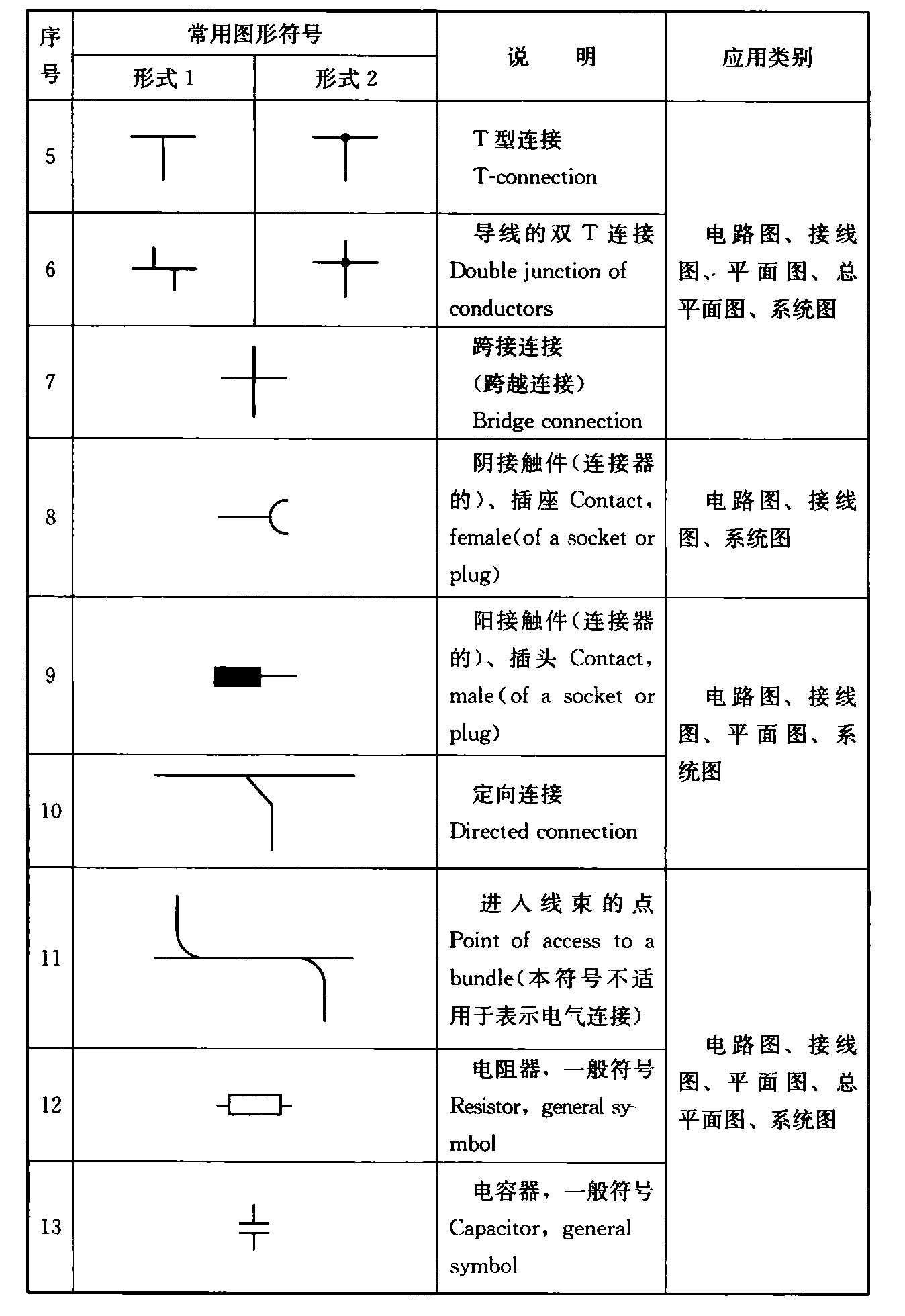

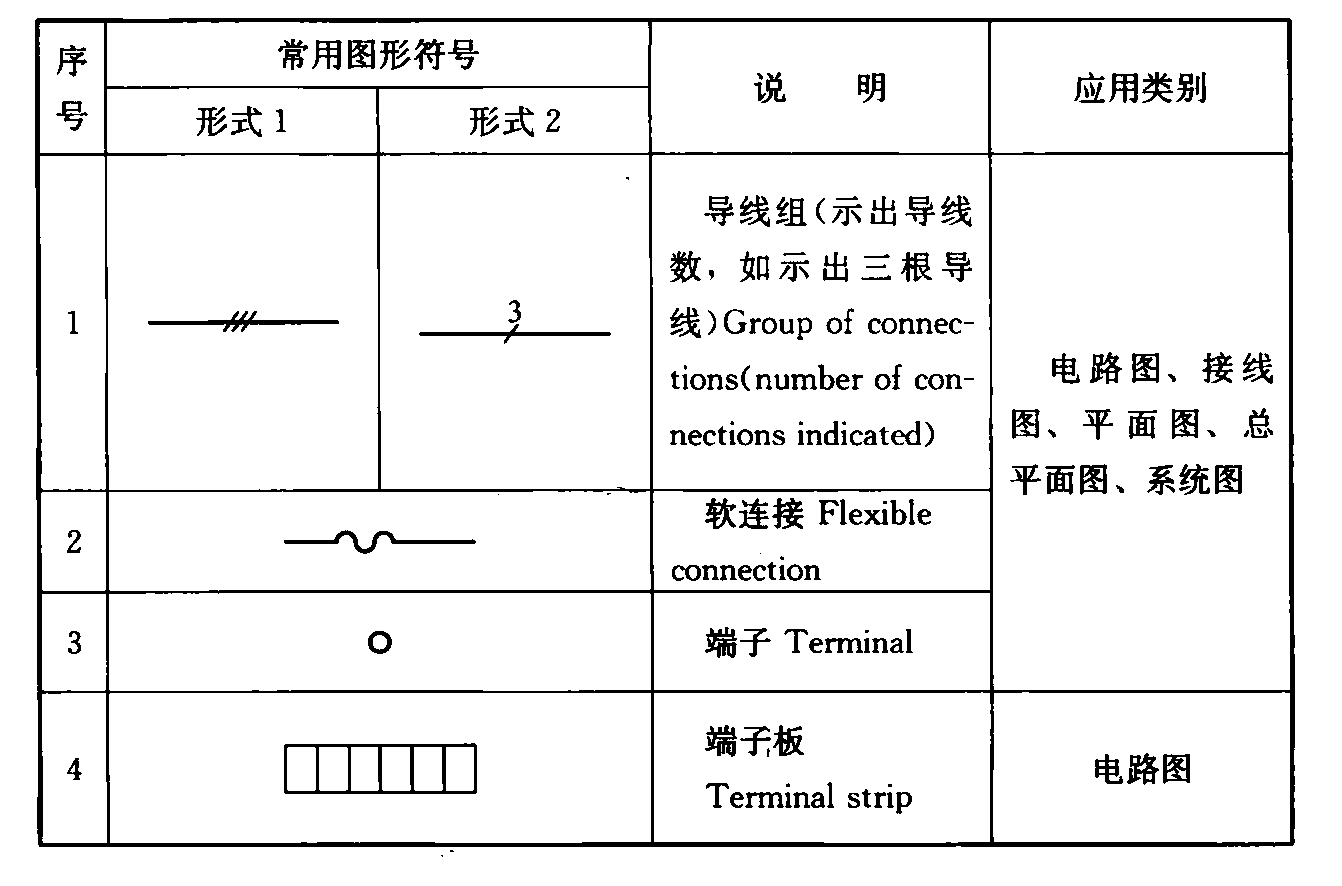

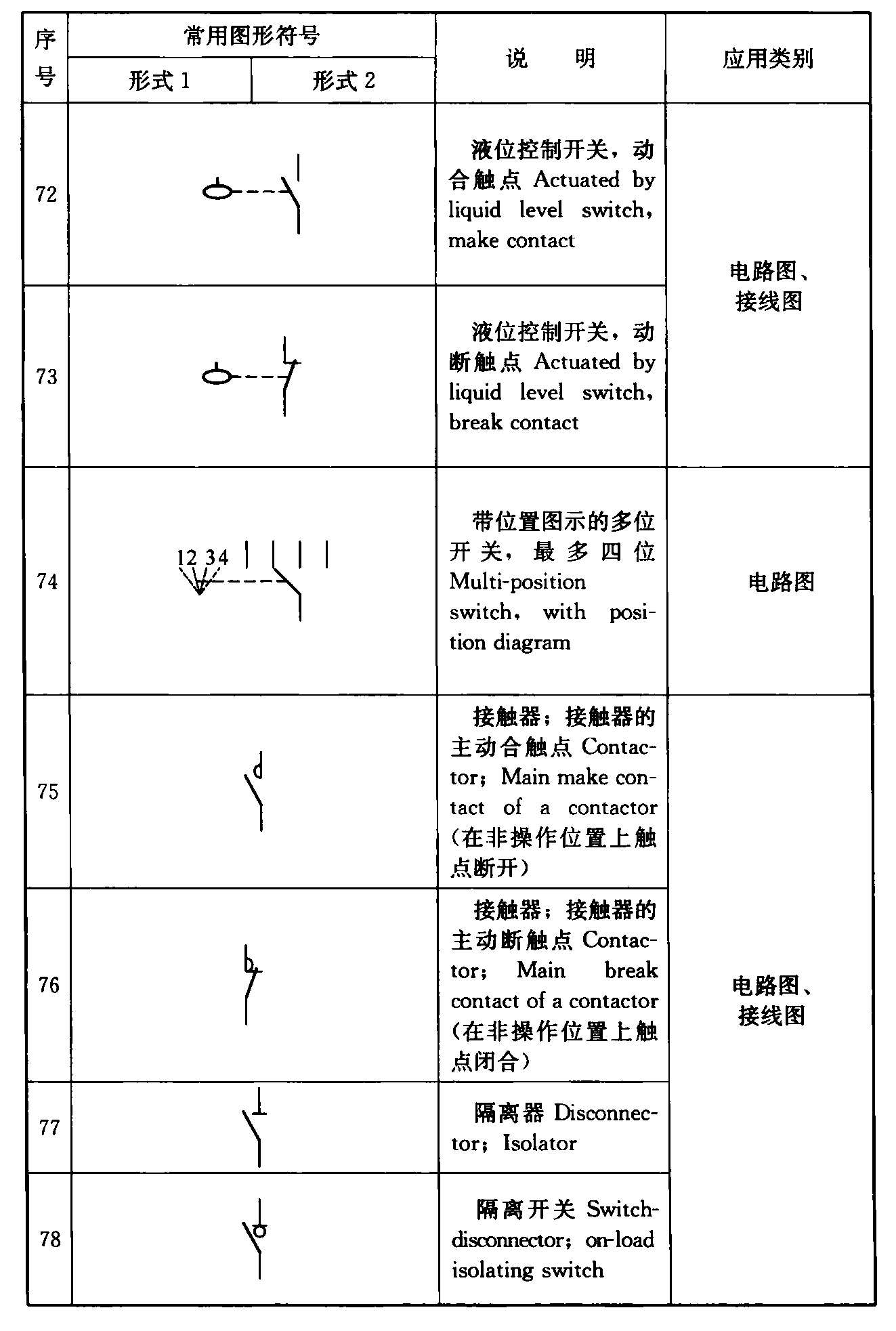

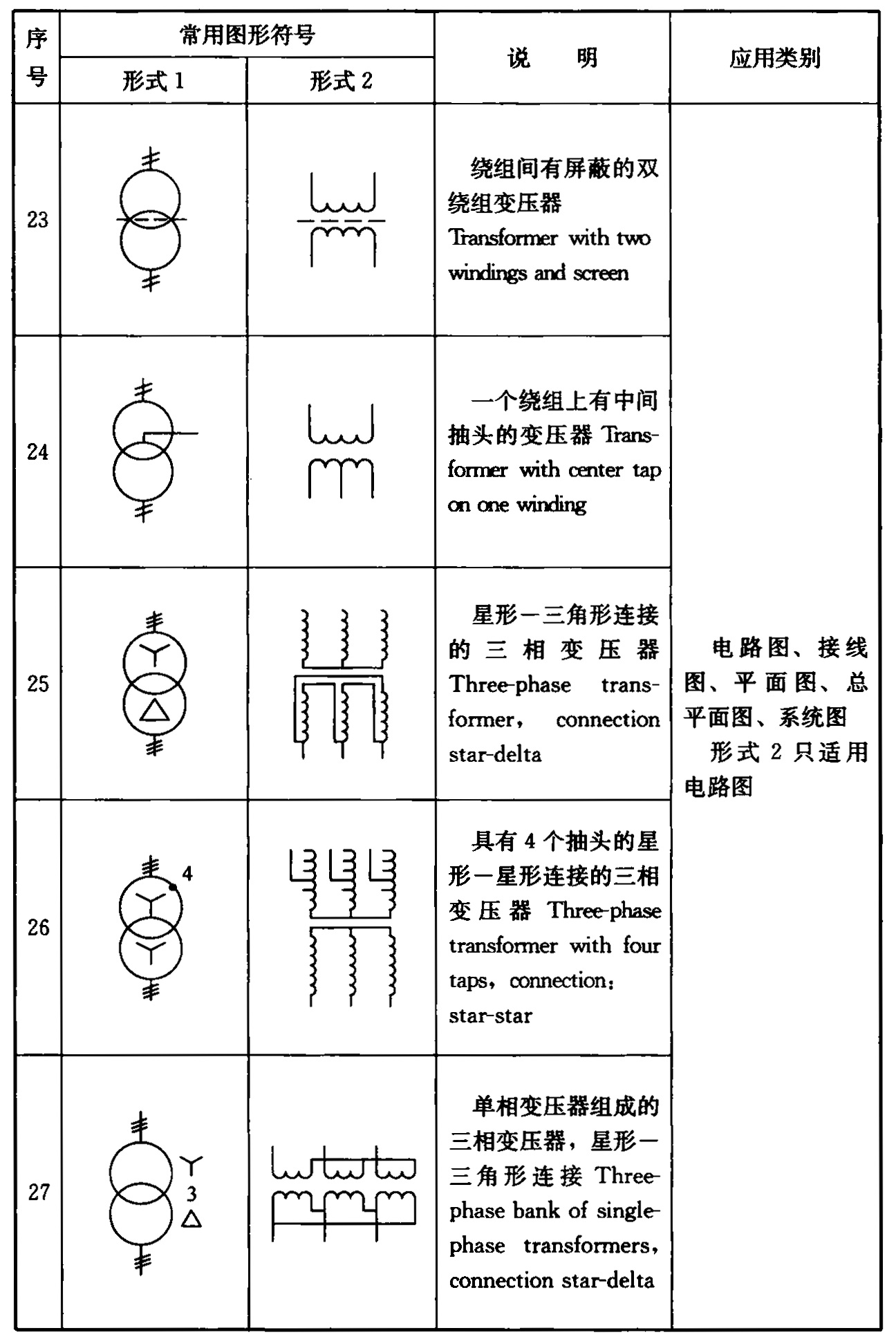

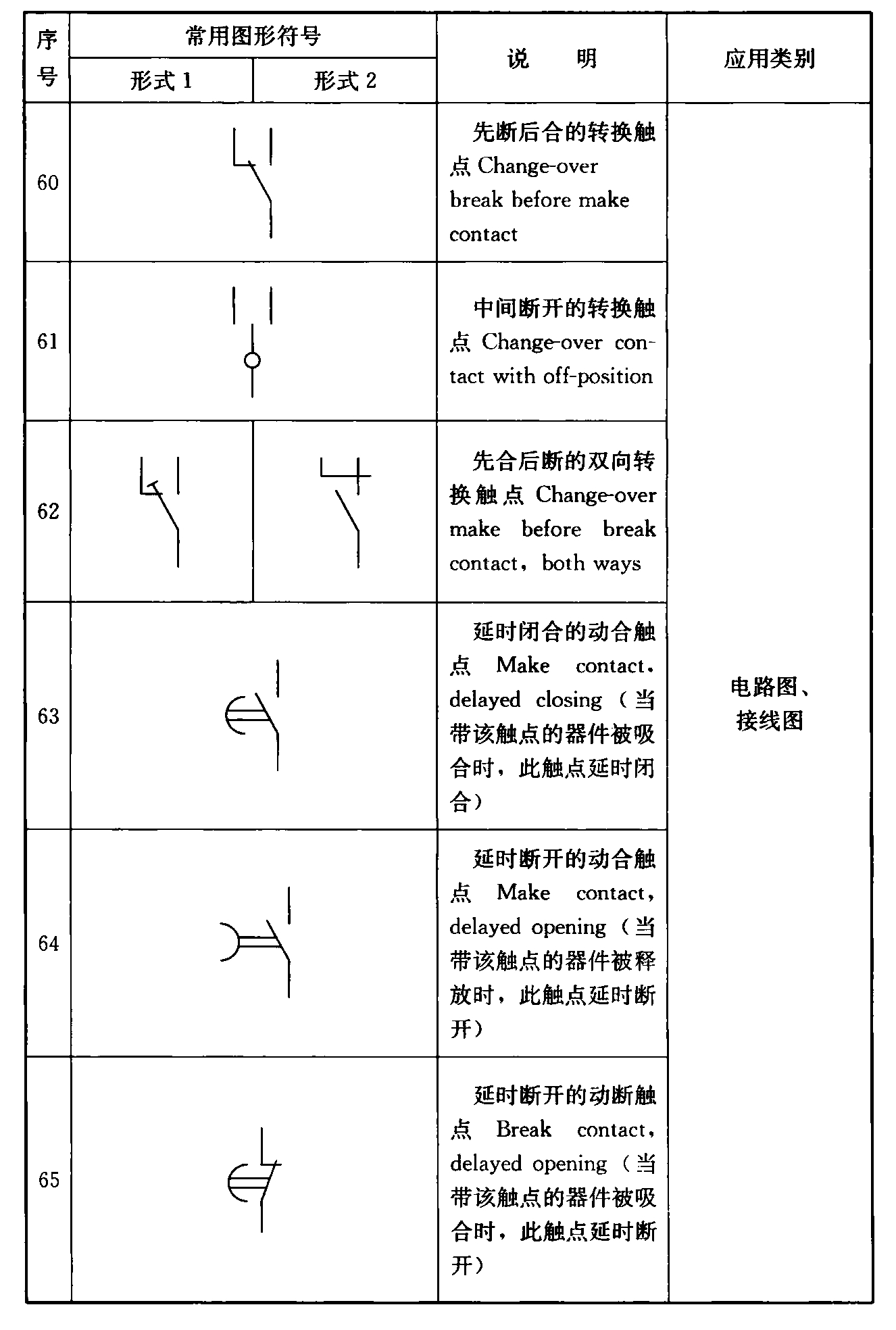

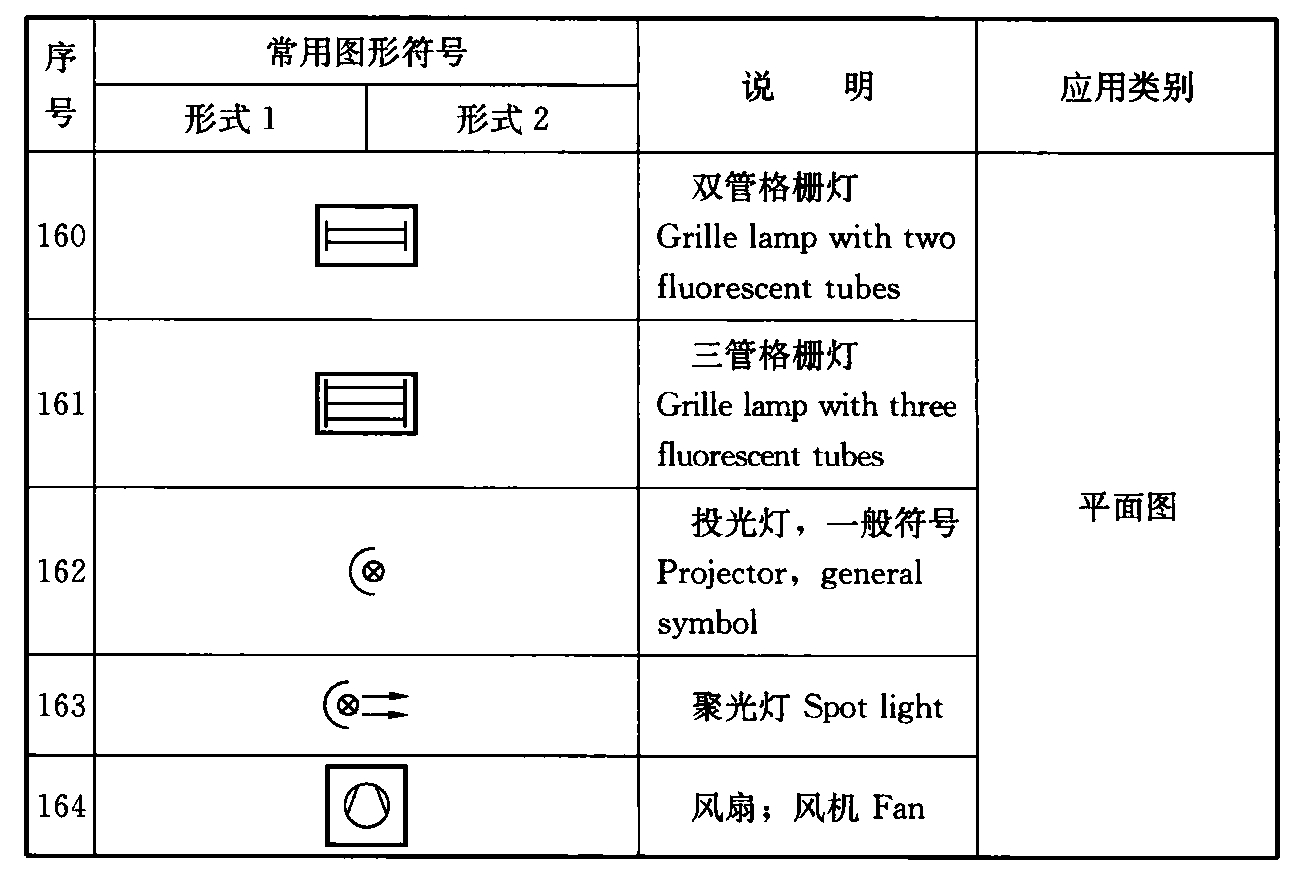

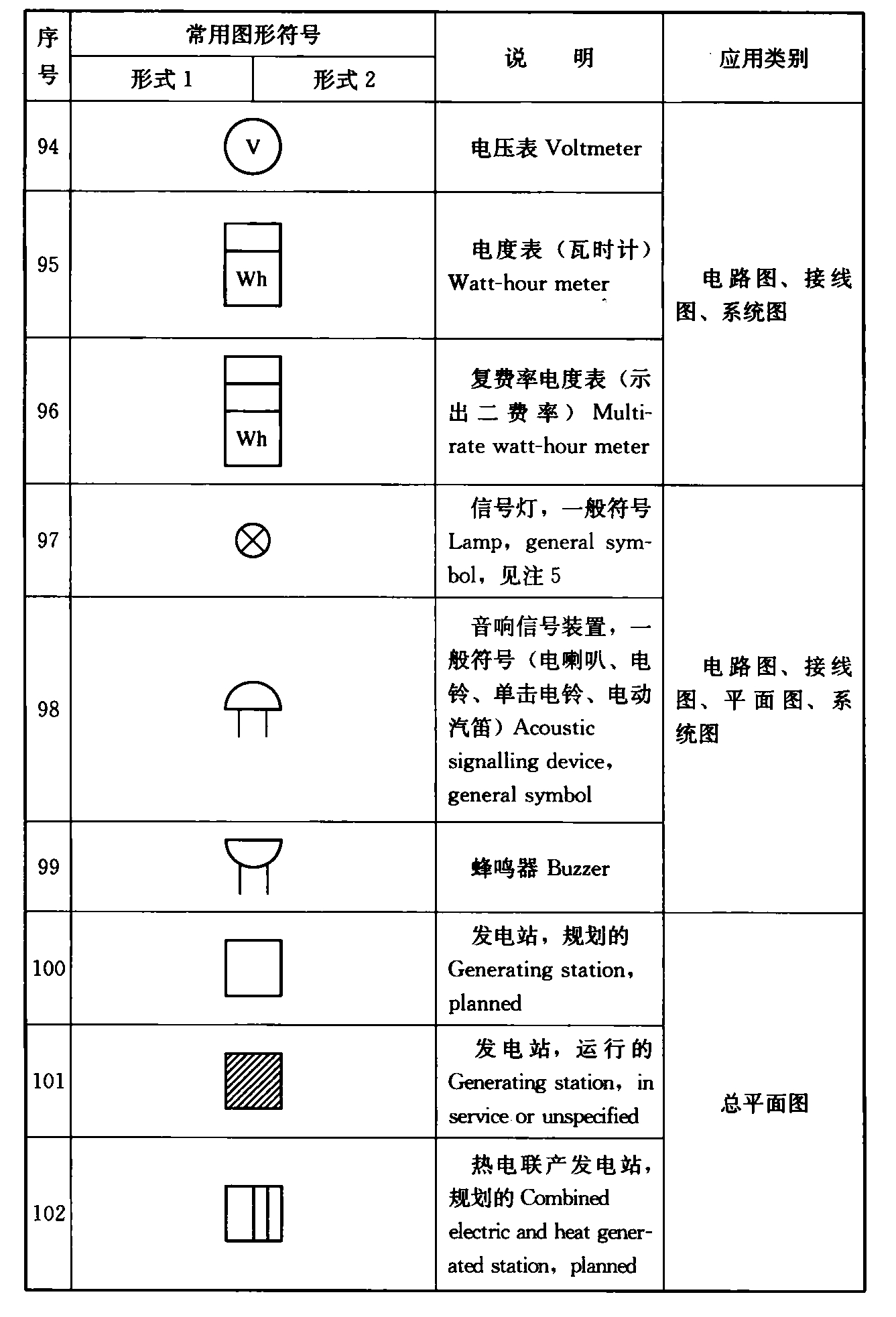

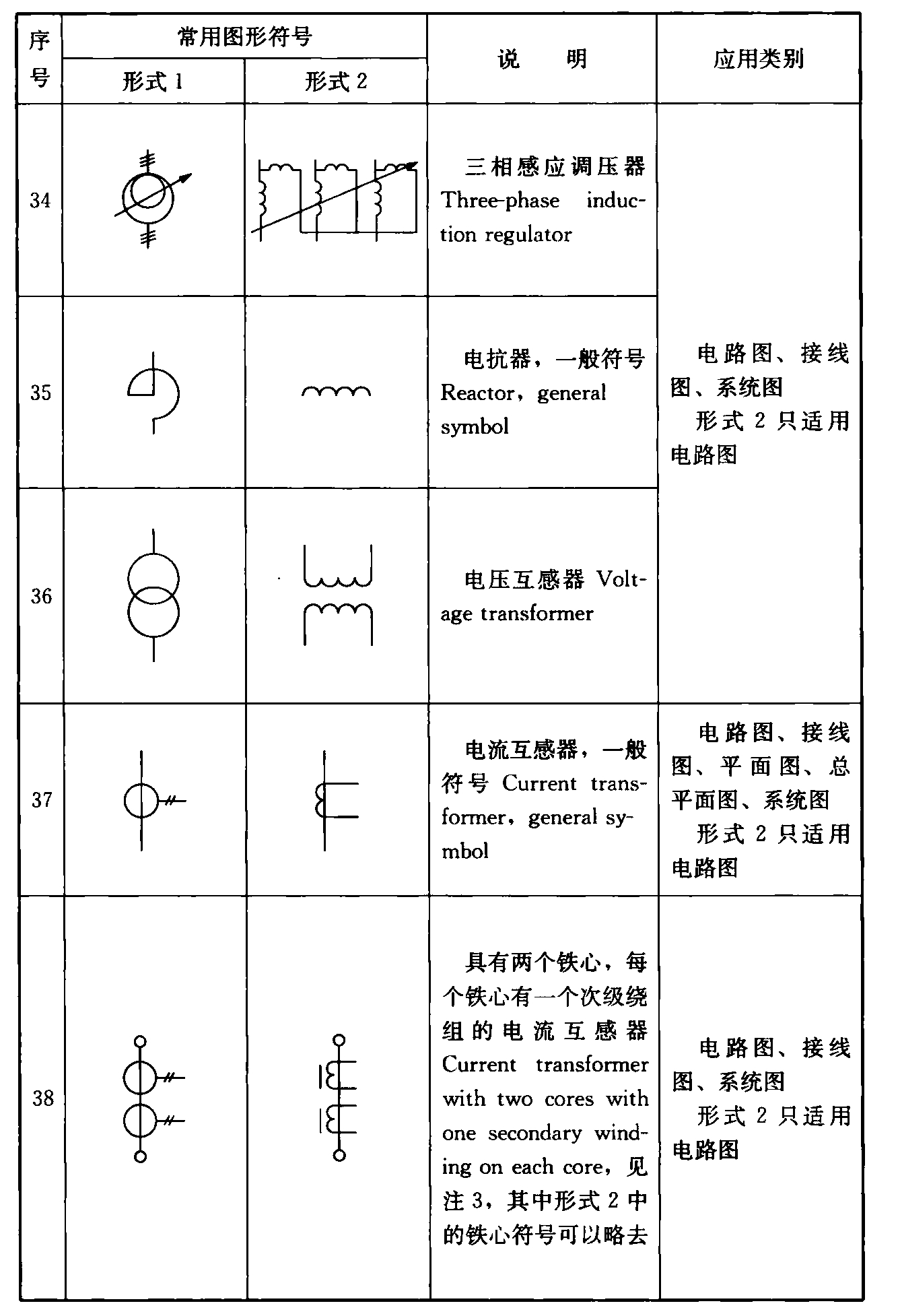

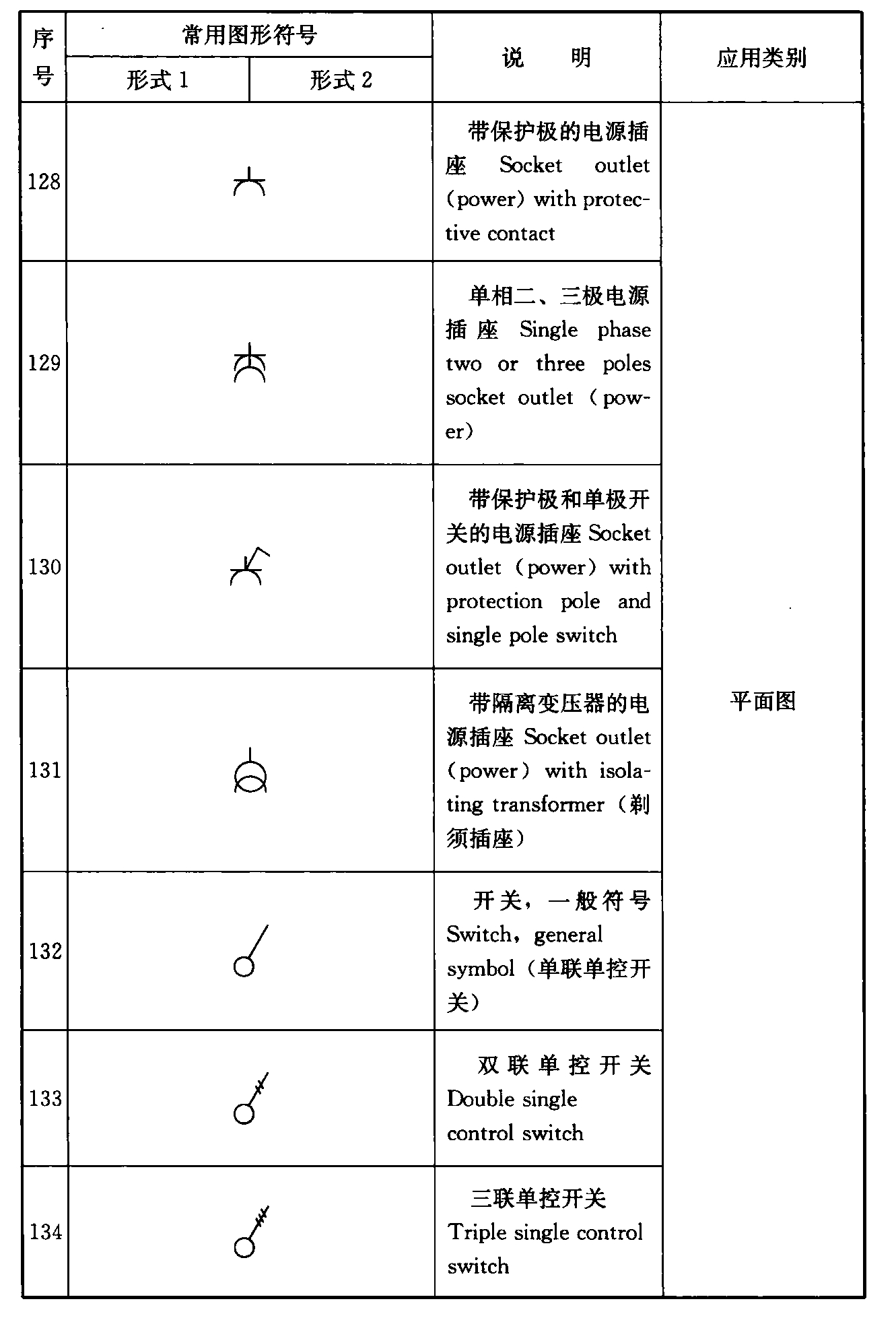

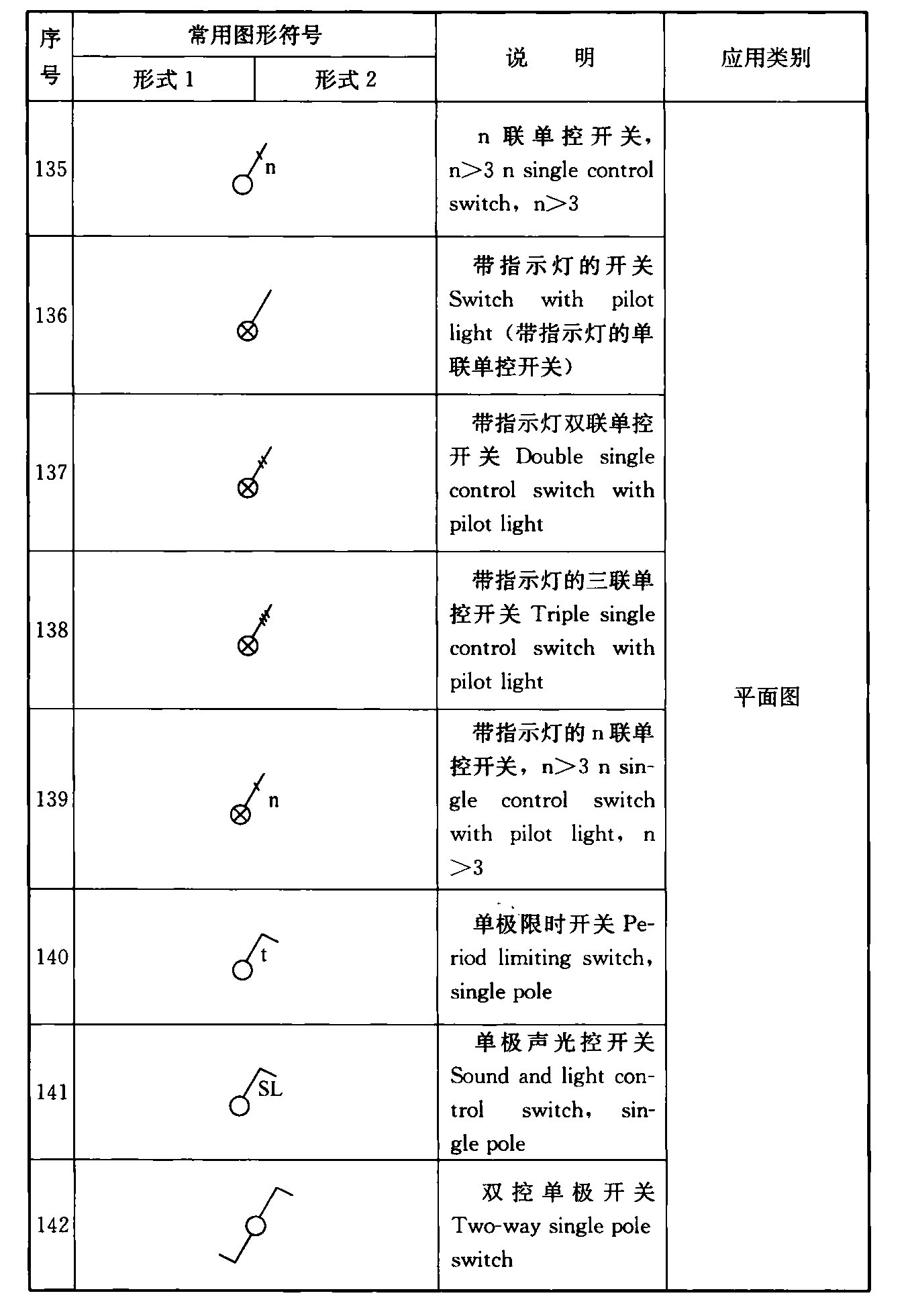

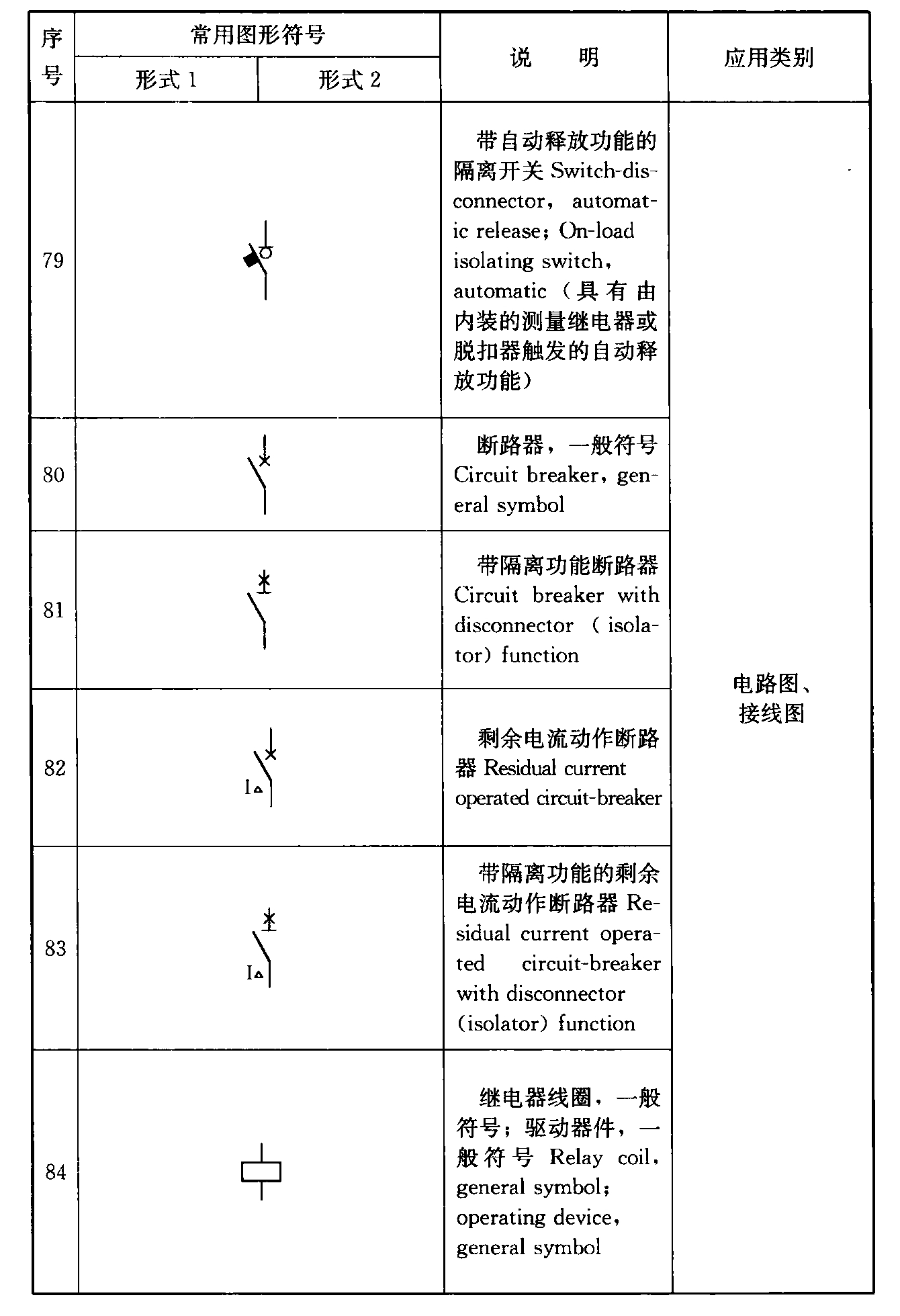

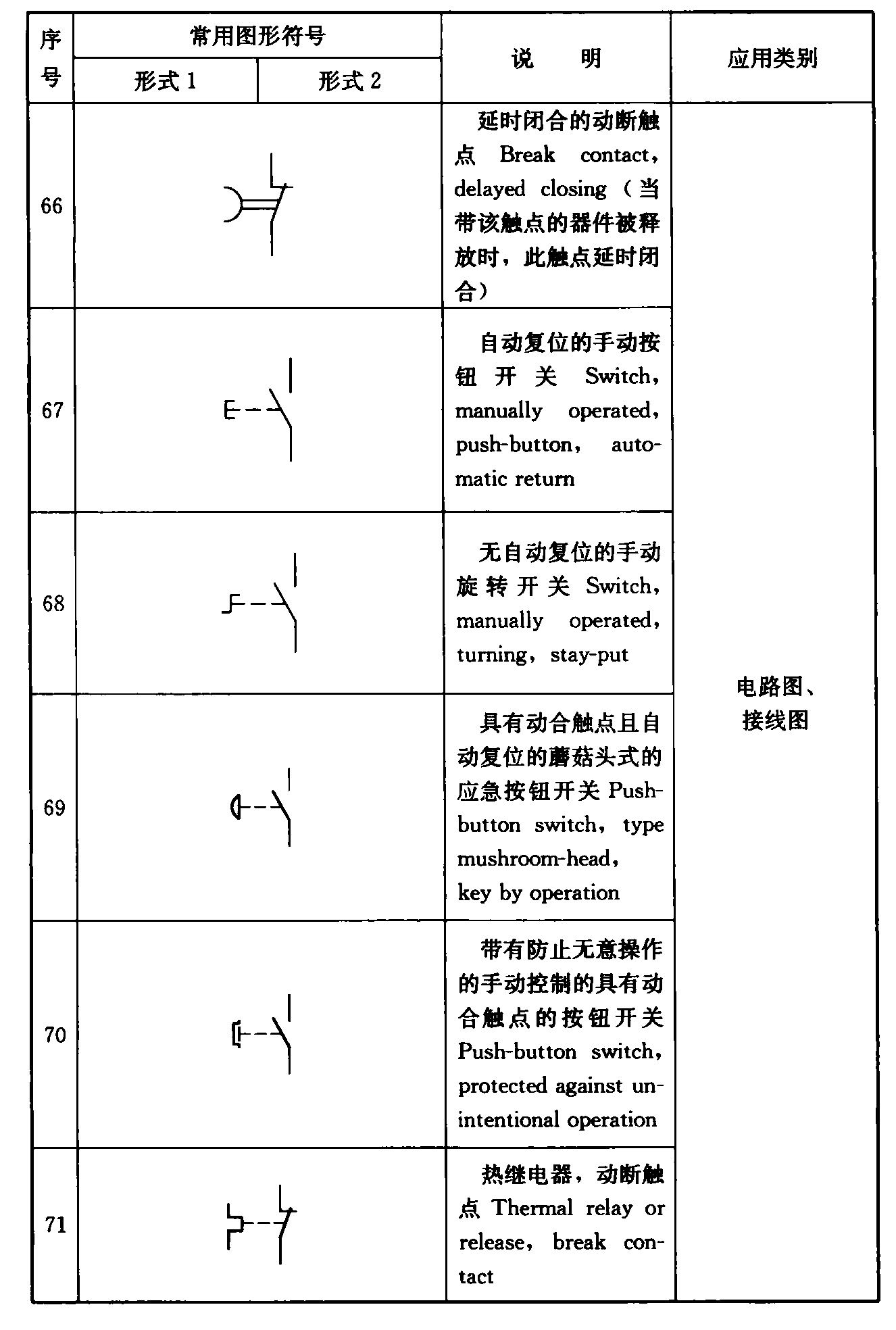

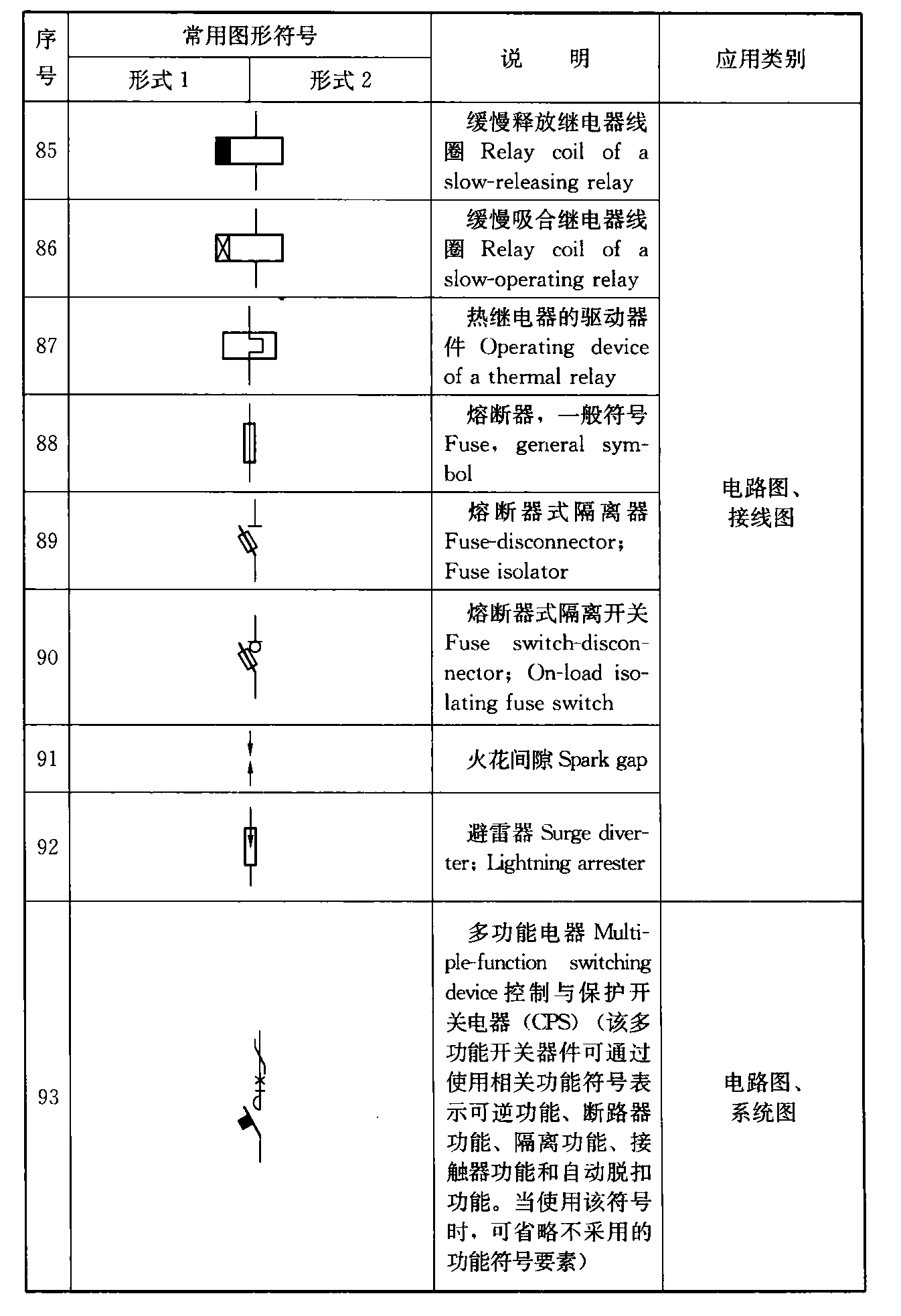

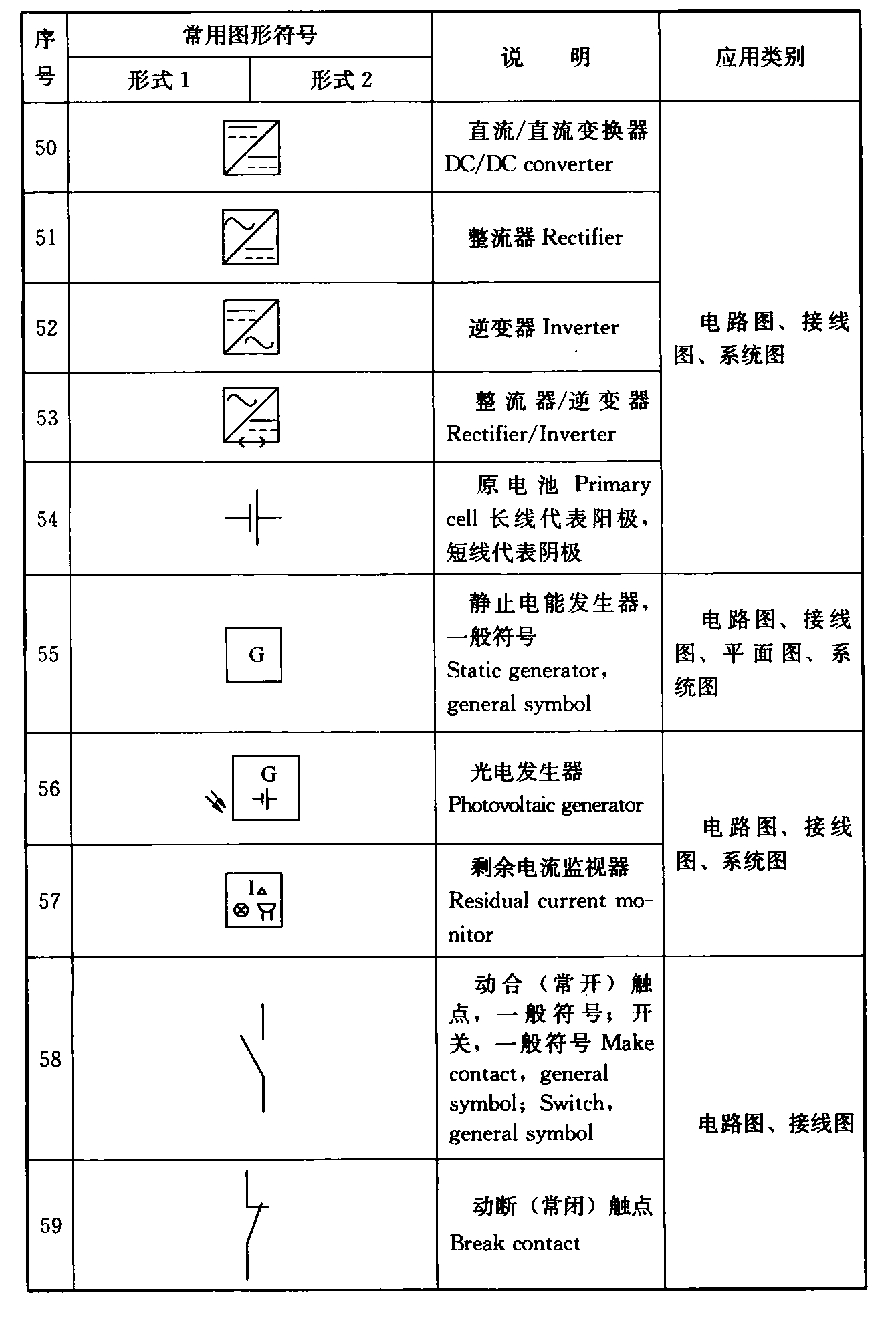

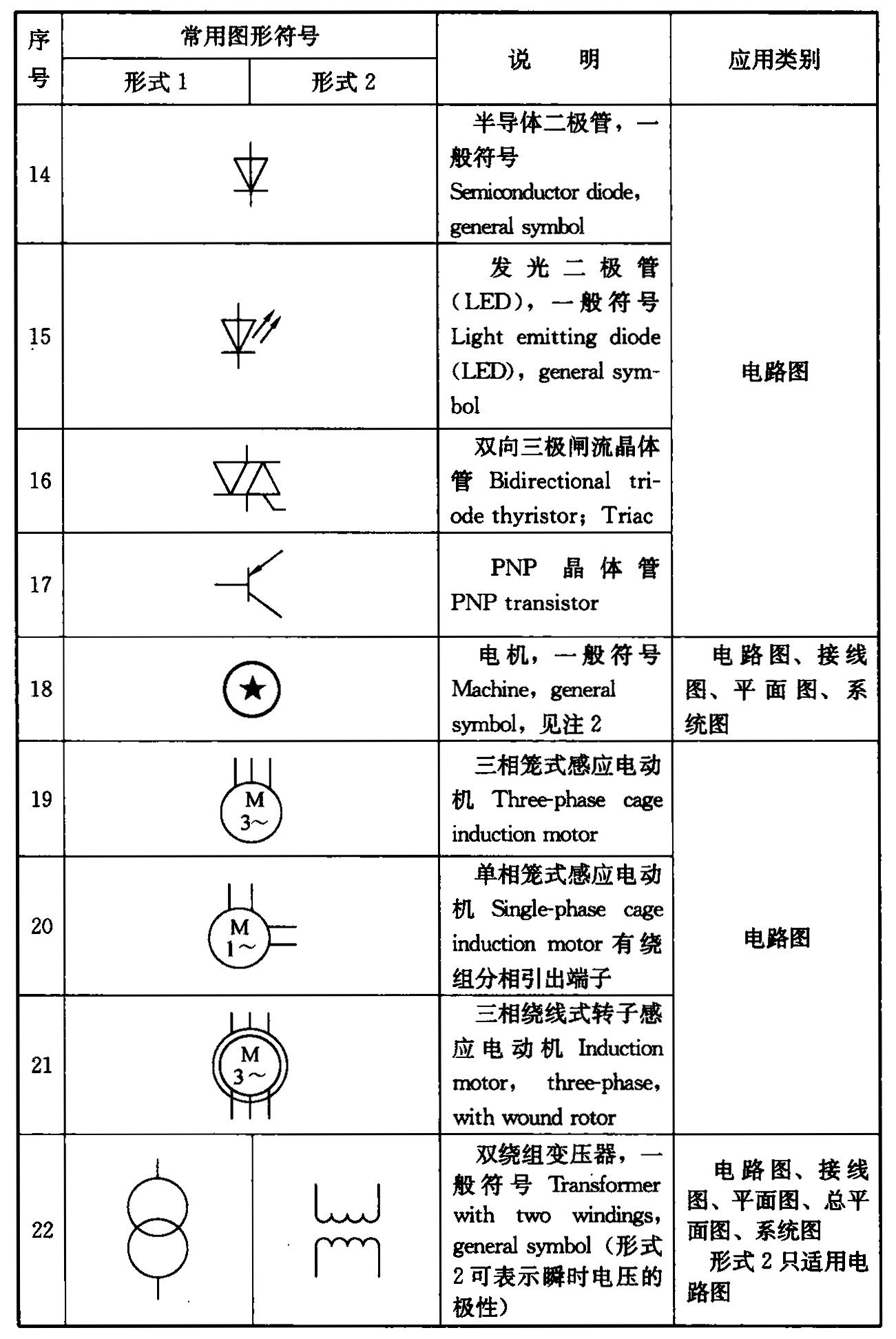

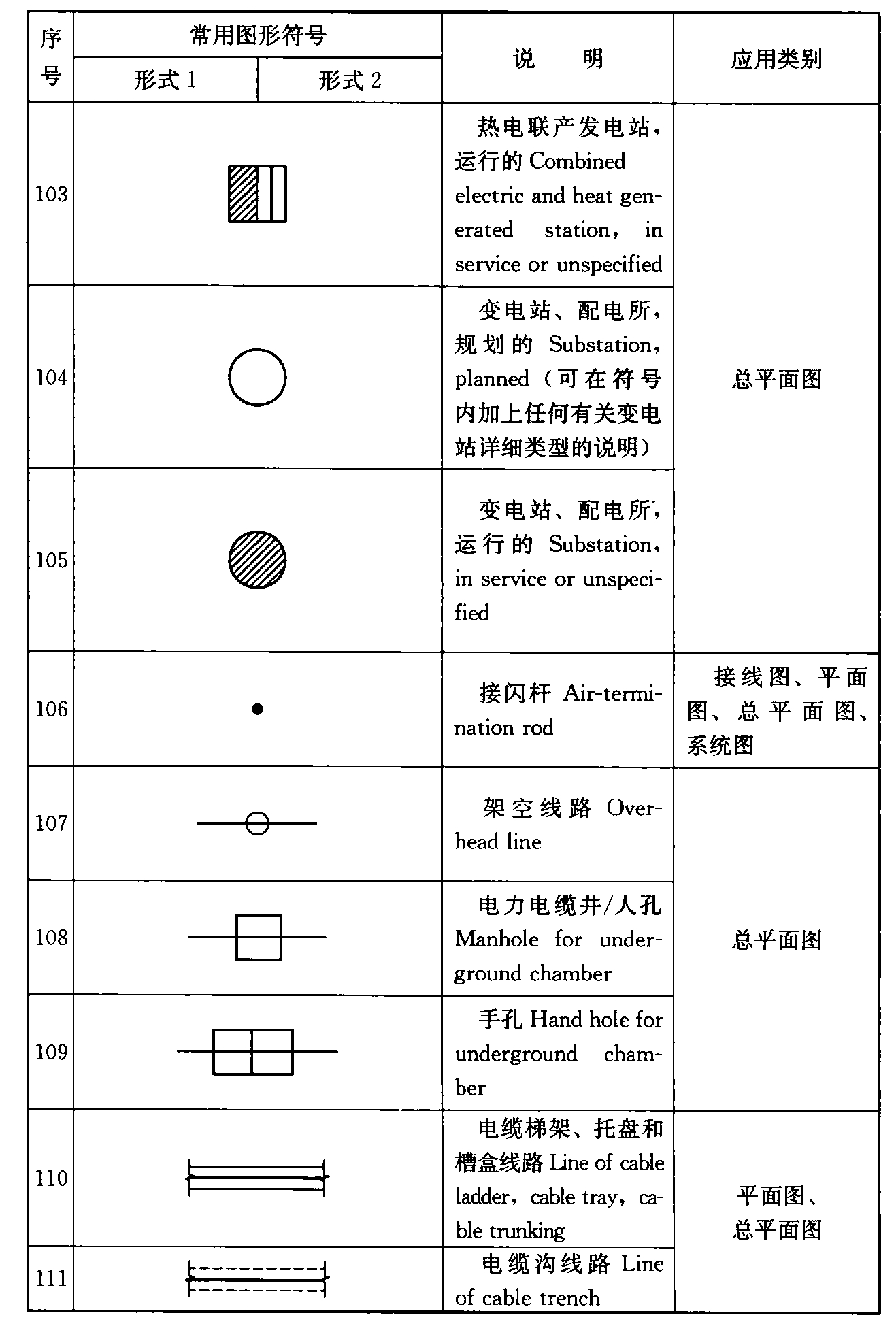

表4.1.2 强电图样的常用图形符号
注:1 当电气元器件需要说明类型和敷设方式时,宜在符号旁标注下列字母:EX-防爆;EN-密闭;C-暗装。
4

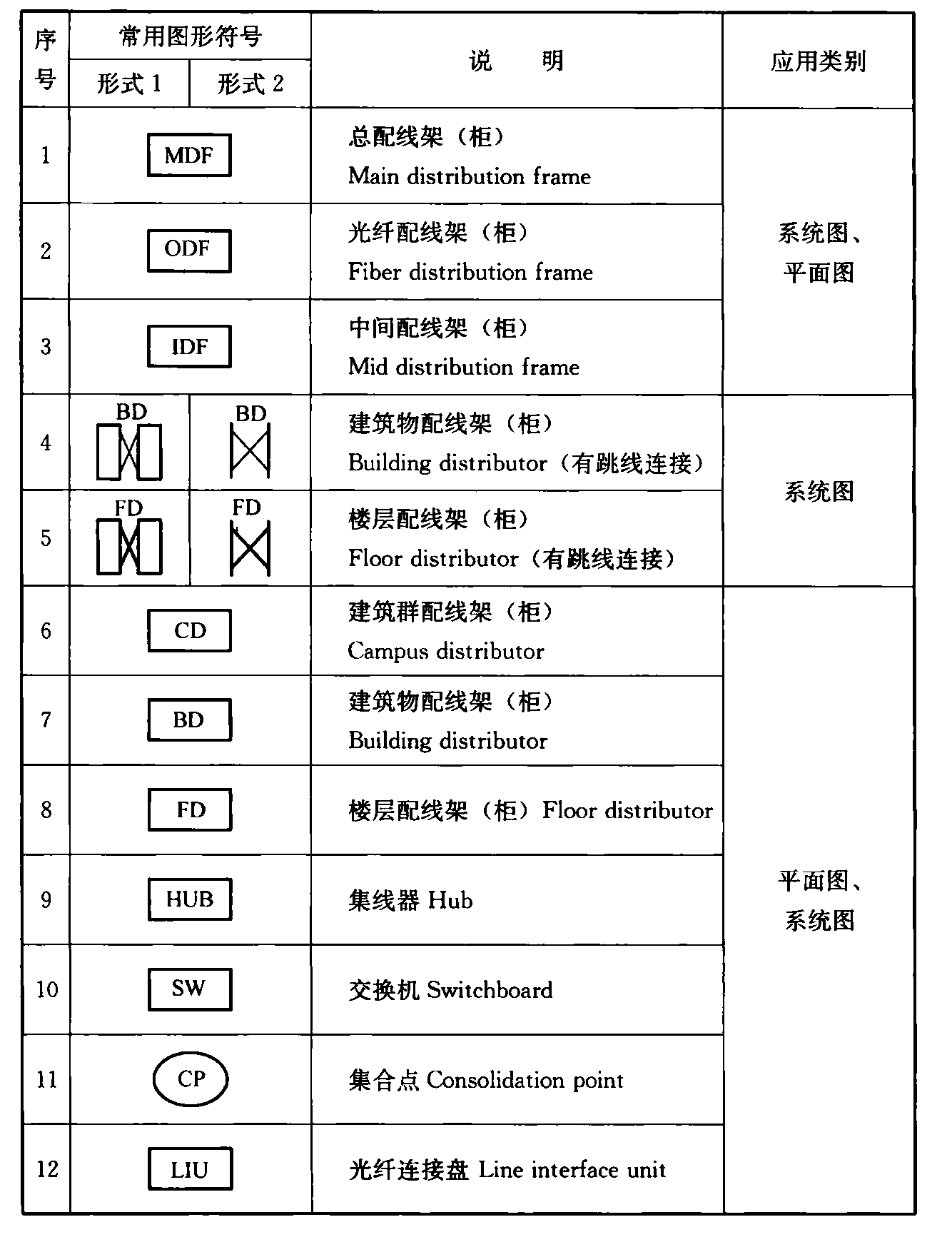

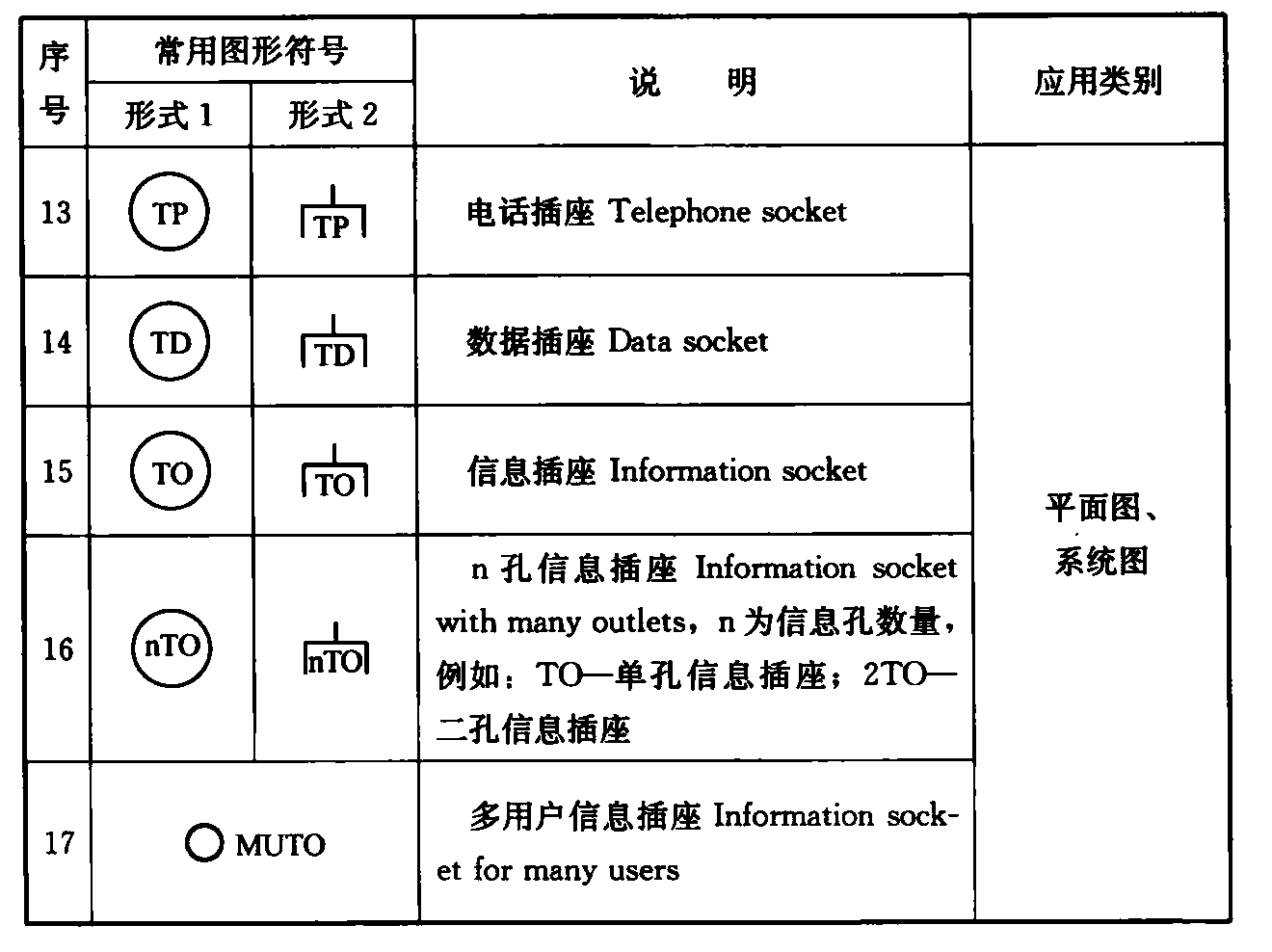

表4.1.3-1 通信及综合布线系统图样的常用图形符号 2 火灾自动报警系统图样宜采用表4.1.3-2的常用图形符号。

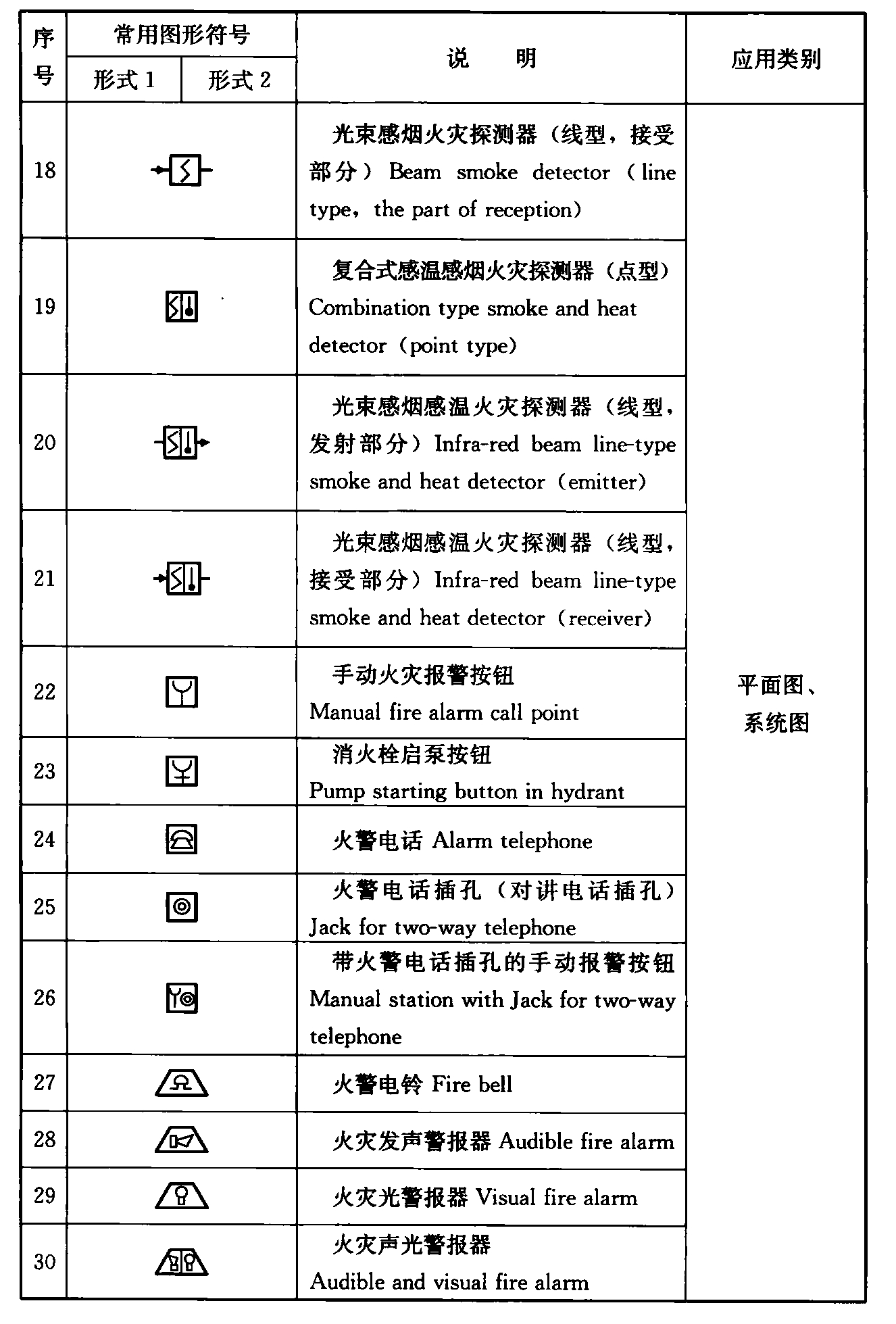

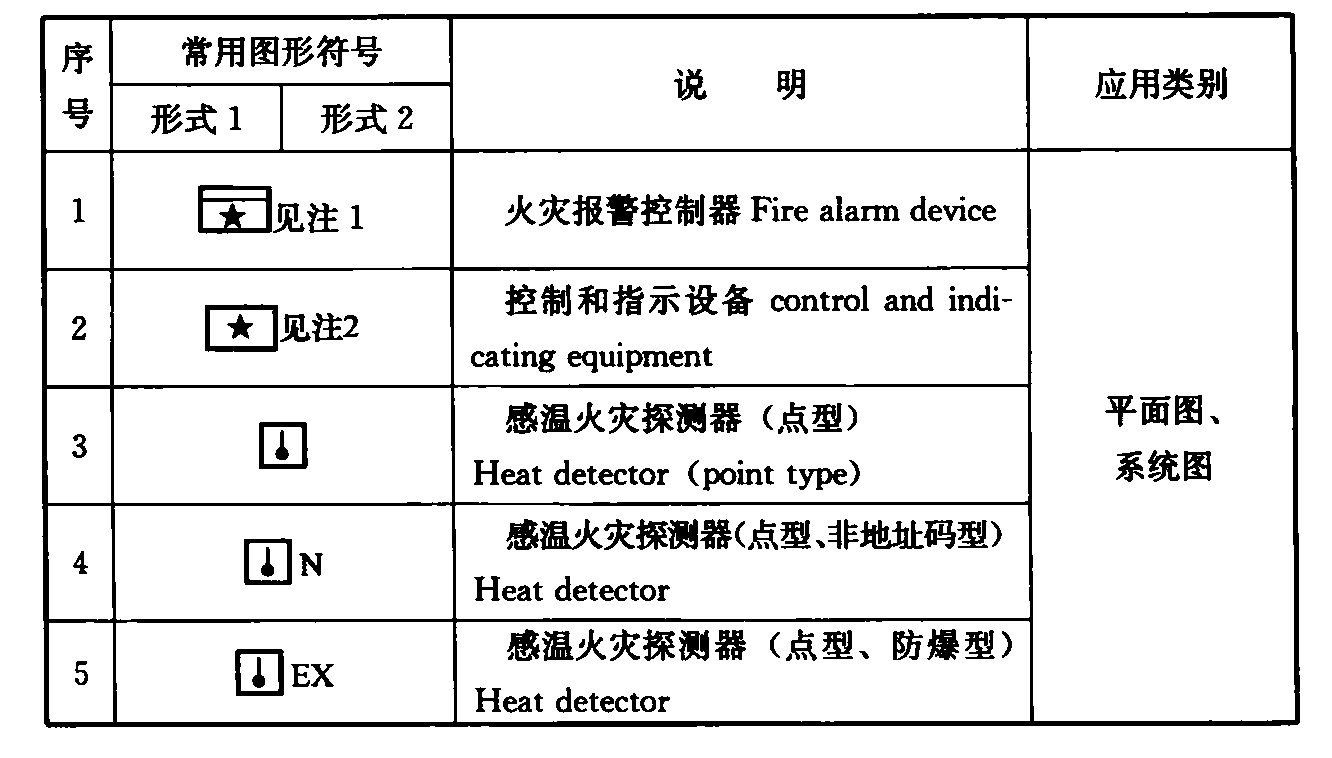

表4.1.3-2 火灾自动报警系统图样的常用图形符号
注:1 当火灾报警控制器需要区分不同类型时,符号“★”可采用下列字母表示;C-集中型火灾报警控制器;Z-区域型火灾报警控制器;G-通用火灾报警控制器;S-可燃气体报警控制器。
表4.1.3-3 有线电视及卫星电视接收系统图样的常用图形符号 4 广播系统图样宜采用表4.1.3-4的常用图形符号。

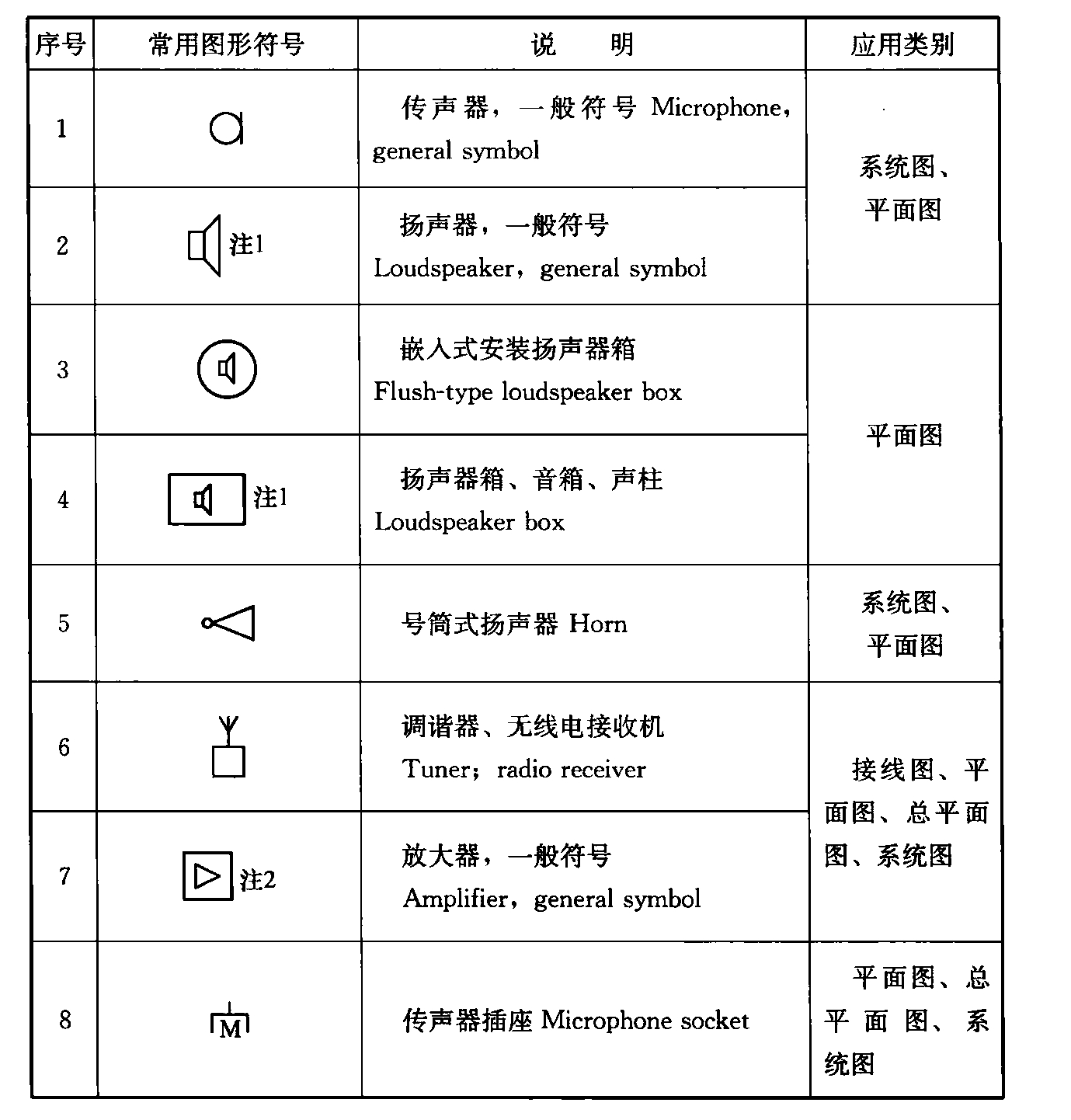

表4.1.3-4 广播系统图样的常用图形符号
注:1 当扬声器箱、音箱、声柱需要区分不同的安装形式时,宜在符号旁标注下列字母:C-吸顶式安装;R-嵌入式安装;W-壁挂式安装。 5 安全技术防范系统图样宜采用表4.1.3-5的常用图形符号。

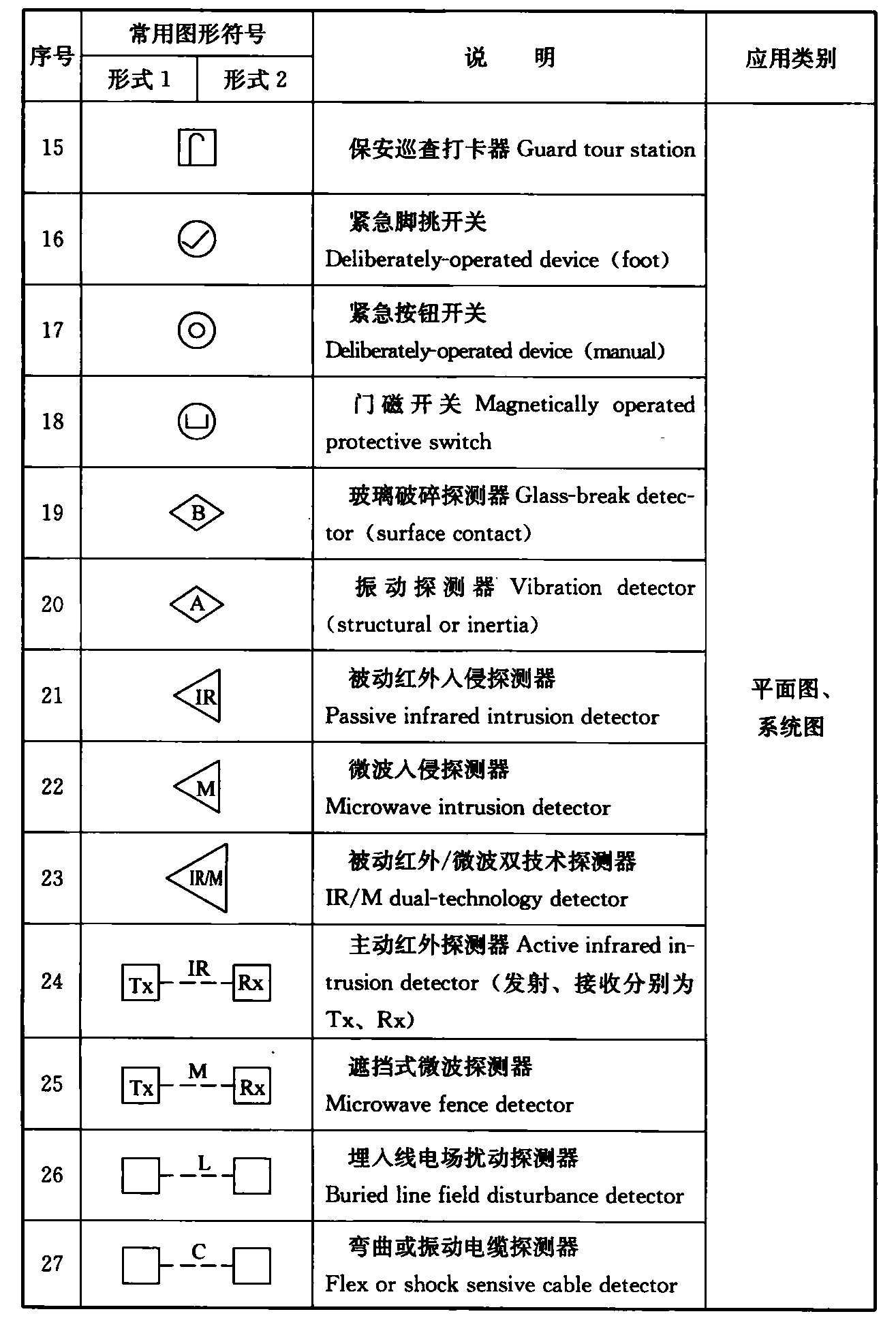

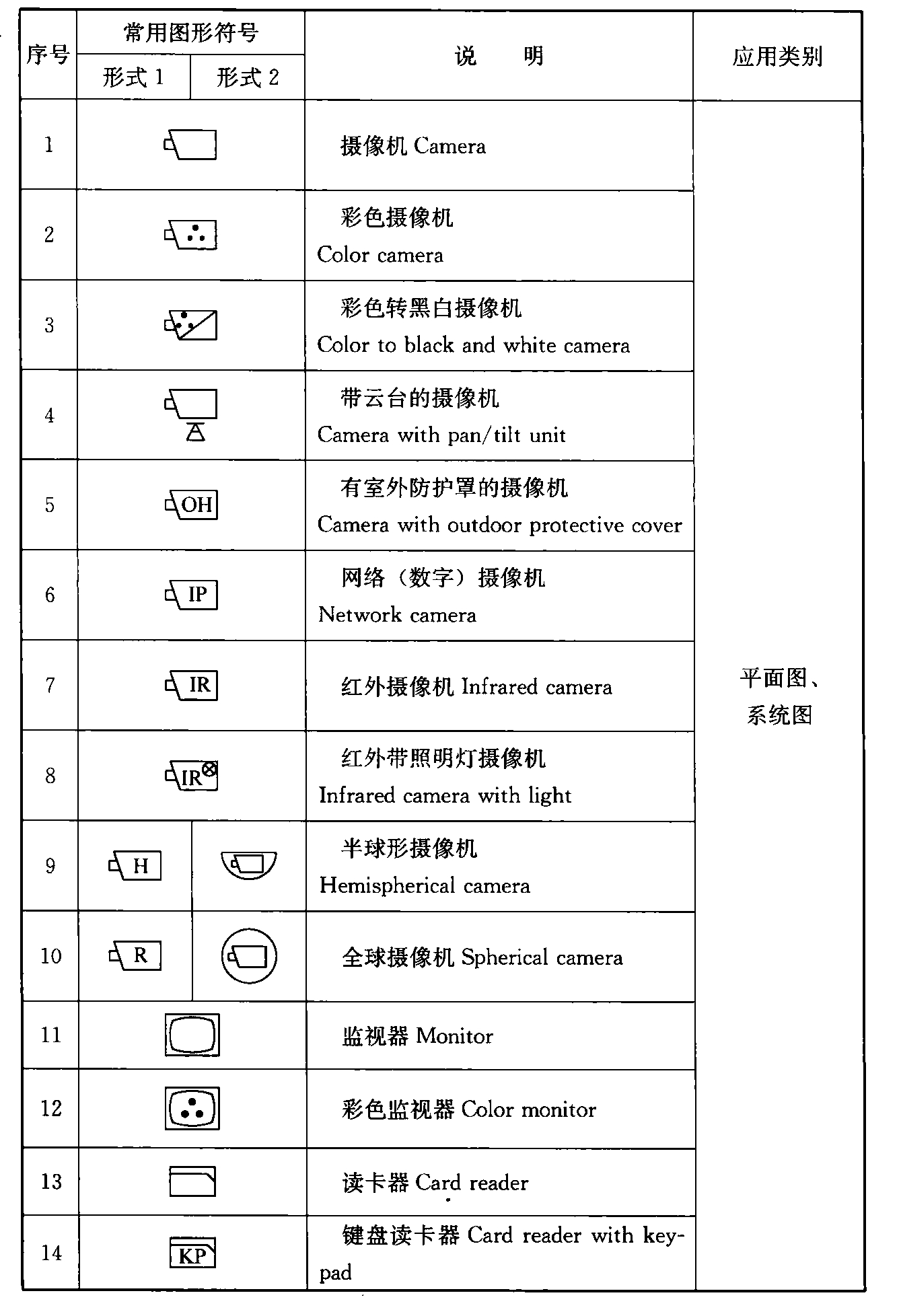

表4.1.3-5 安全技术防范系统图样的常用图形符号 6 建筑设备监控系统图样宜采用表4.1.3-6的常用图形符号。

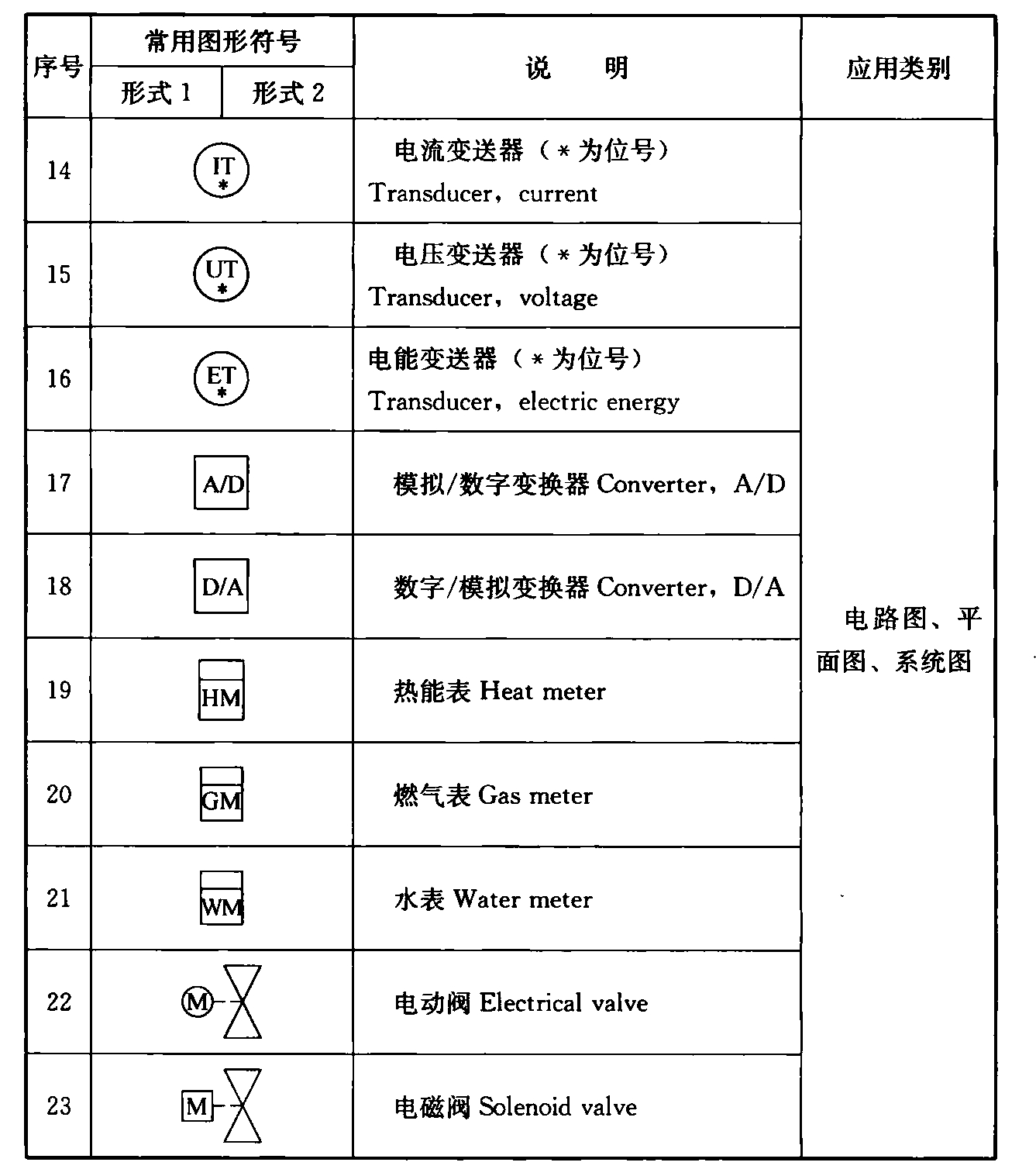

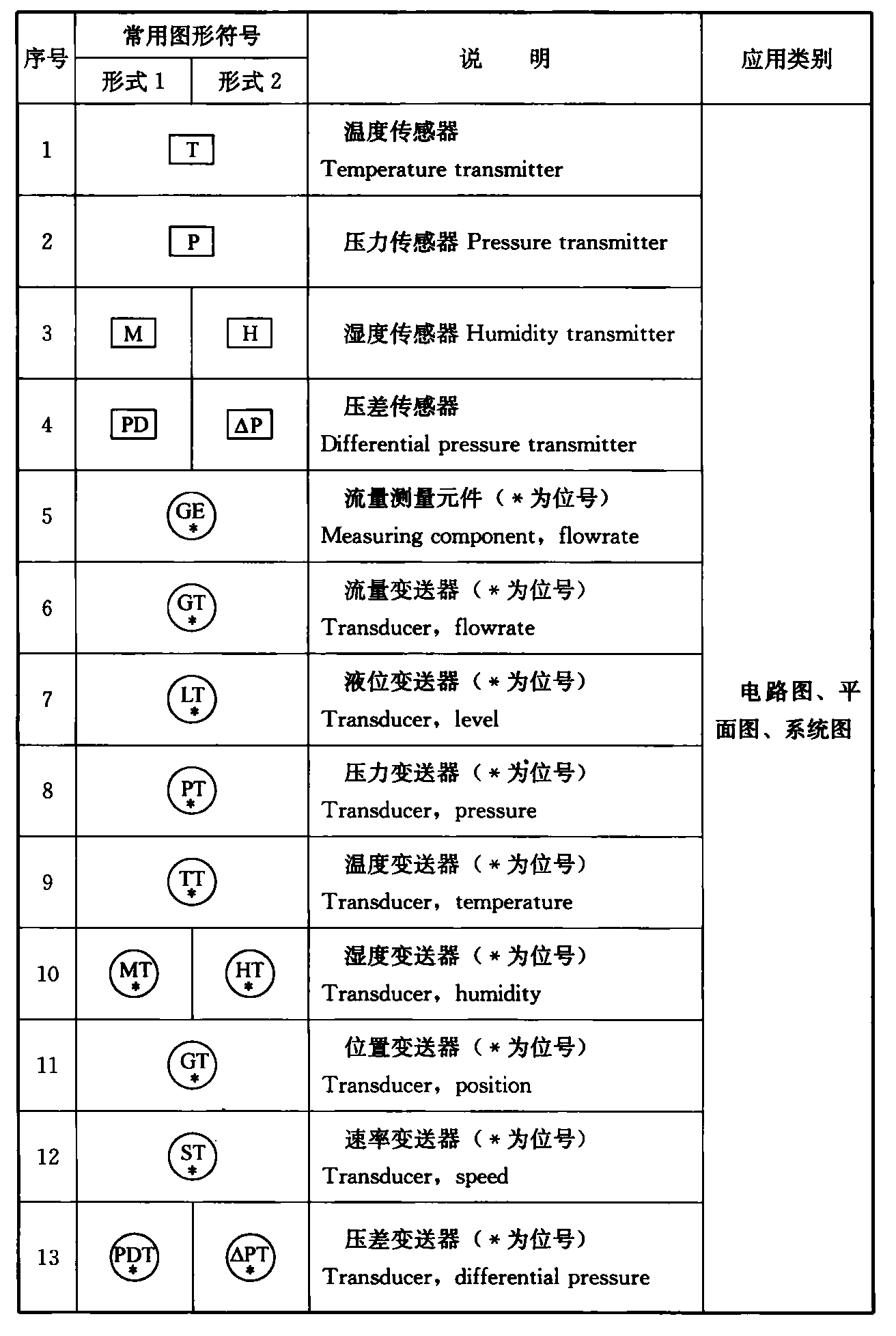

表4.1.3-6 建筑设备监控系统图样的常用图形符号 4.1.4 图样中的电气线路可采用表4.1.4的线型符号绘制。
表4.1.4 图样中的电气线路线型符号 4.1.5 绘制图样时,宜采用表4.1.5的电气设备标注方式表示。

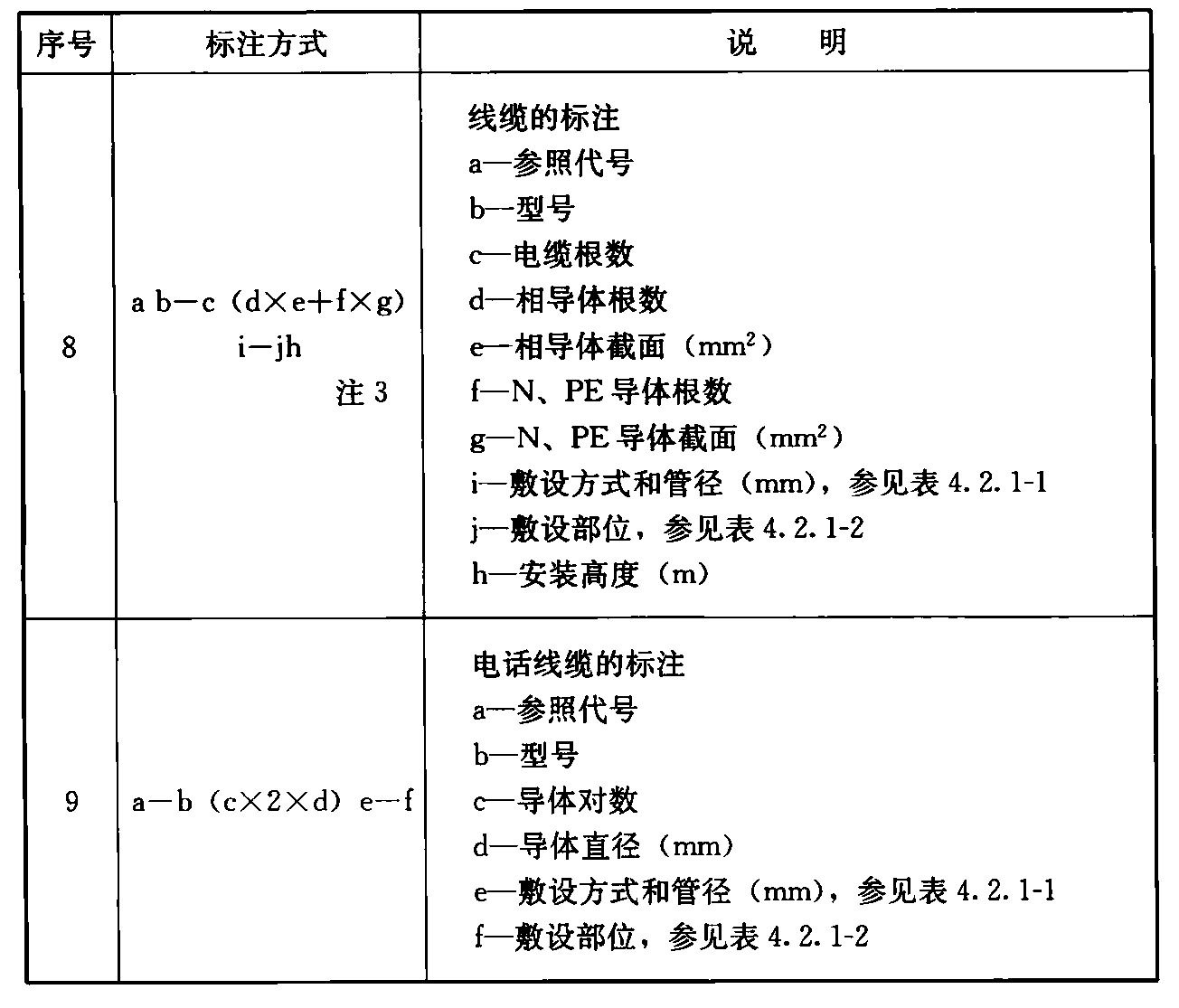

表4.1.5 电气设备的标注方式
注:1 前缀“—”在不会引起混淆时可省略。 条文说明

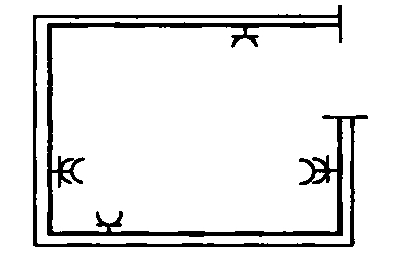

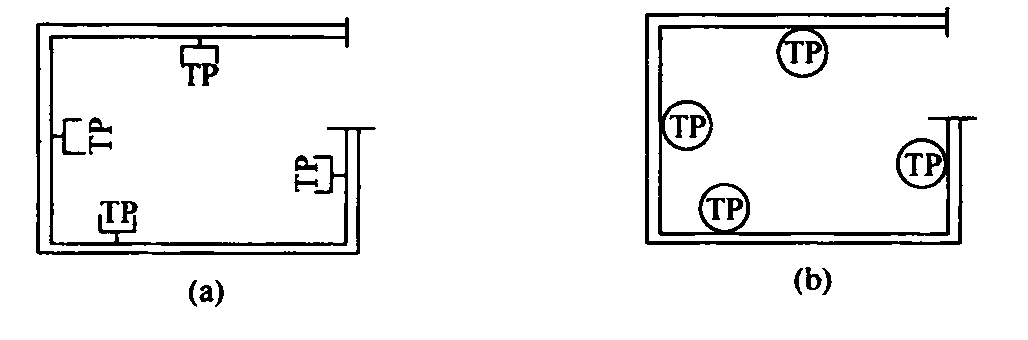

4.1.1 第1款 图形符号在不改变其含义的前提下可放大或缩小,但图形符号的大小宜与图样比例相协调。
4.1.3 第1款
第2款 火灾自动报警系统常用图形符号主要依据《消防技术文件用消防设备图形符号》GB/T 4327-2008和《火灾报警设备图形符号》GA/T 229。 |
