4.3.1 管道防腐层缺陷的评价可采用交流电位梯度法、直流电位梯度法、交流电流衰减法和密间隔电位法进行，防腐层缺陷评价分级应符合表4.3.1的规定。

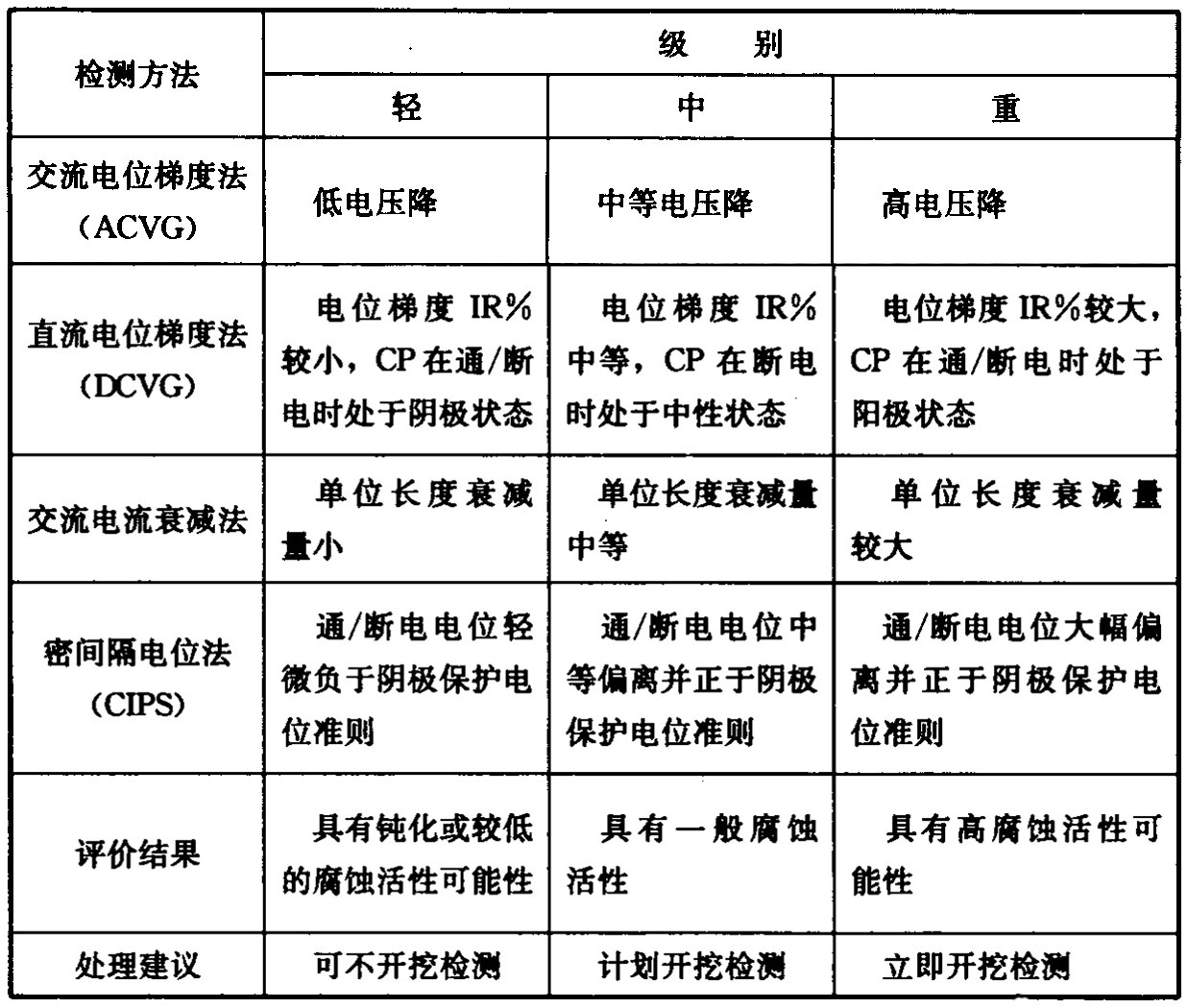

表4.3.1 防腐层缺陷评价分级
4.3.2 防腐层绝缘性能评价应符合下列规定：
1 对环氧类、聚乙烯等高性能防腐层的绝缘性能可采用电流-电位法或交流电流衰减法进行定性评价；
2 石油沥青防腐层绝缘性能评价指标应符合表4.3.2的规定。

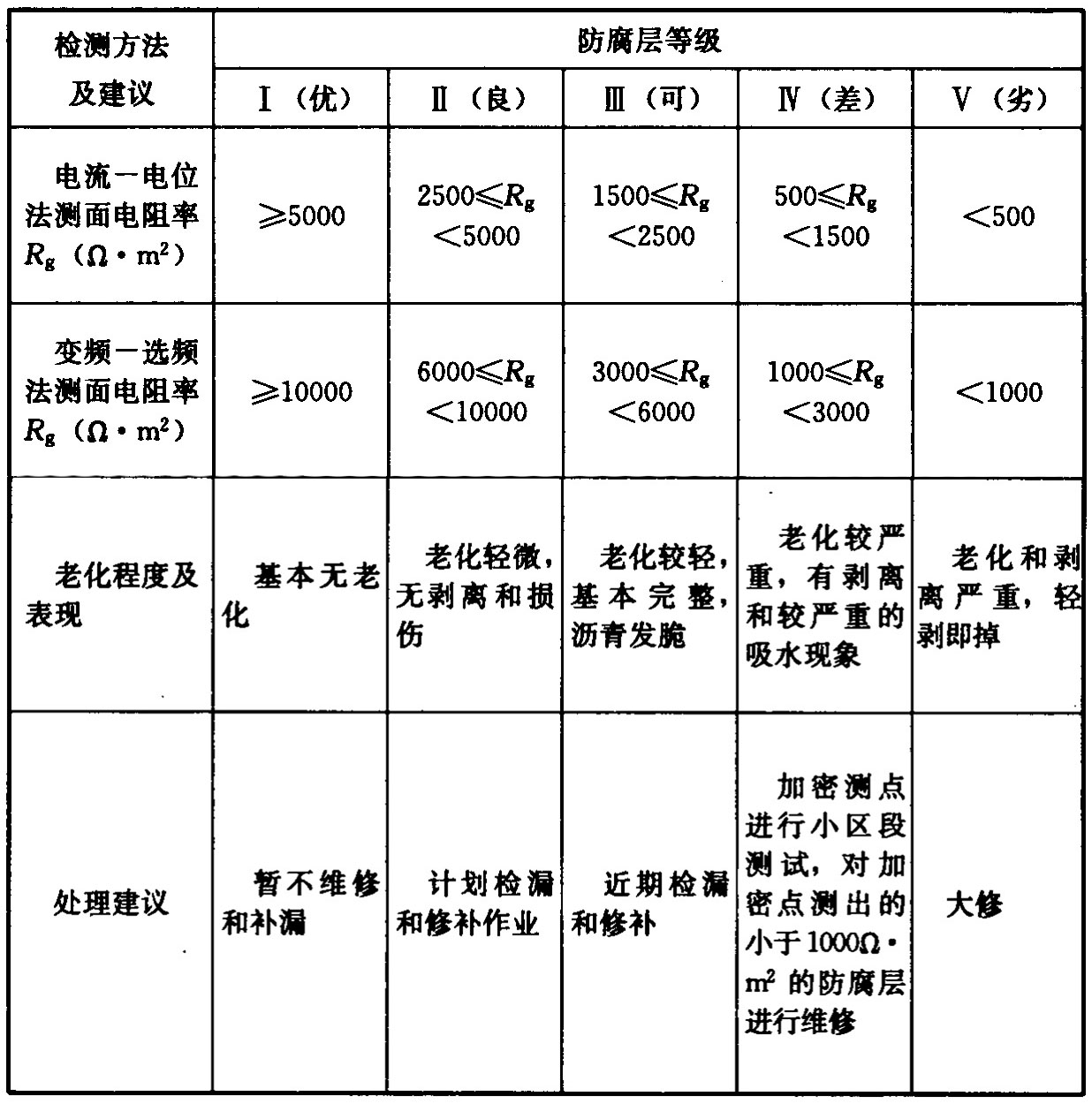

表4.3.2 石油沥青防腐层绝缘性能评价指标
条文说明
4.3.1 表4.3.1管道防腐层缺陷评价参考了《钢制管道及储罐腐蚀评价标准 埋地钢质管道外腐蚀直接评价》SY/T 0087.1中的表4.0.7。几种检测方法介绍如下：
1 交流电位梯度法 (alternating current voltage gradient survey，ACVG)，是一种通过测量沿着管道或管道两侧的由防腐层破损点漏泄的交流电流在地表所产生的地电位梯度变化，来确定防腐层缺陷位置的地表测量方法。城镇环境广泛使用的Pearson法是交流电位梯度法的一种，主要用于探测和定位埋地管道防腐层上的缺陷。
2 直流电位梯度法(direct current voltage gradient sur-vey，DCVG)，是一种通过测量沿着管道或管道两侧的由防腐层破损点漏泄的直流电流在地表所产生的地电位梯度变化，来确定防腐层缺陷位置、大小、形态以及表征腐蚀活性的地表测量方法。
3 交流电流衰减法(alternating current attenuation sur-vey)，一种在现场应用电磁感应原理，采用专用仪器(如管道电流测绘系统，简称PCM)测量管内信号电流产生的电磁辐射，通过测量出的信号电流衰减变化，来评价管道防腐层总体情况的地表测量方法。收集到的数据可能包括管道位置、埋深、异常位置和异常类型。
4 密间隔电位测量(close-interval potential survey，CIPS)，一种沿着管顶地表，以密间隔(一般1m～3m)移动参比电极测量管地电位的方法。
表1中对几种检测方法进行了比较。

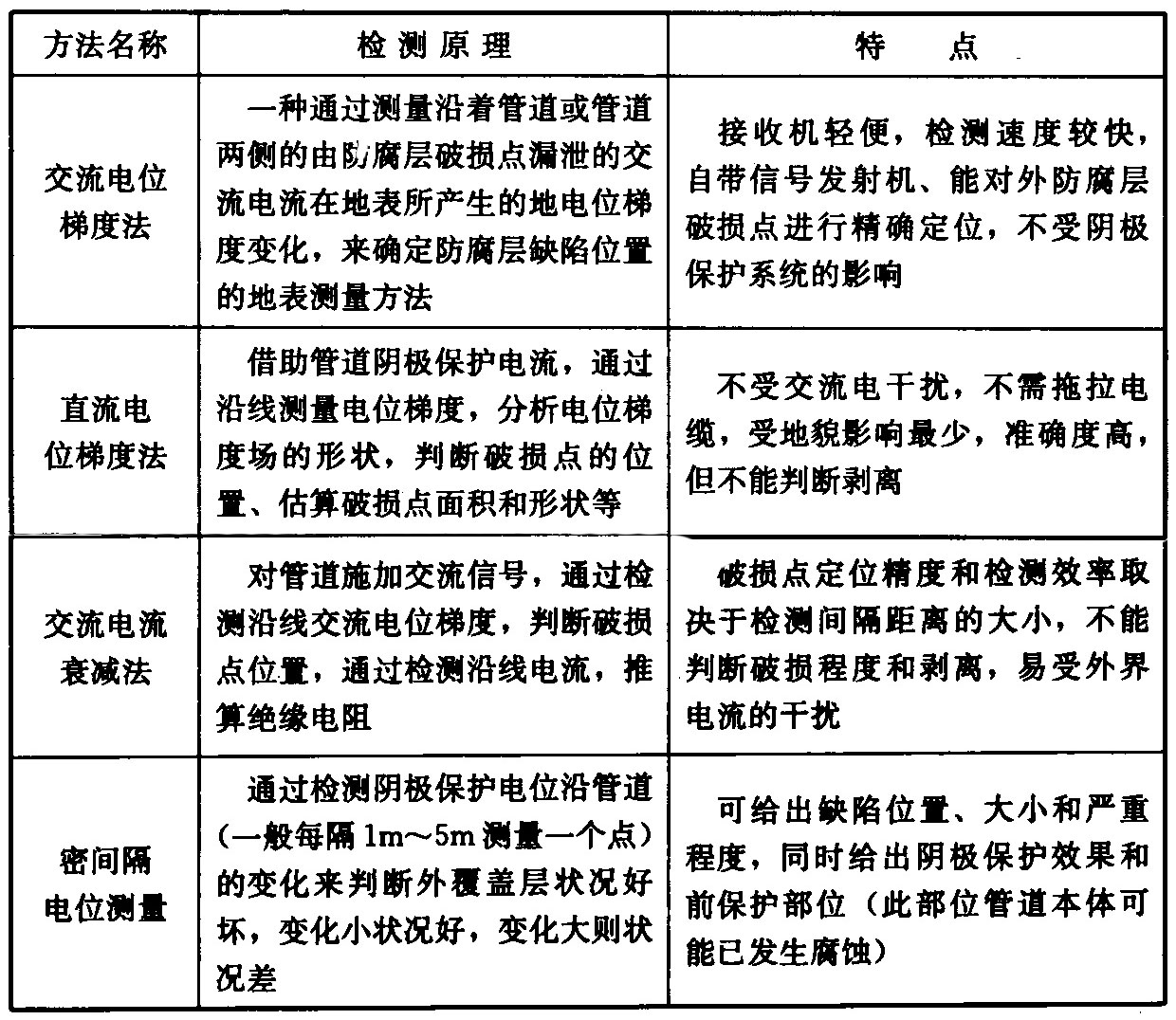

表1 几种检测方法的原理和特点
4.3.2 本条文参考了《埋地钢质管道外防腐层修复技术规范》SY/T 5918-2004中第5.2.1条的规定。
电流-电位法，即外加电流法，测得的外防腐层绝缘电阻实质上是三部分电阻的总和，即防腐层本身的电阻、阴极极化电阻、土壤过渡电阻。
变频-选频法的理论基础是利用高频信号传输的经典理论，确定高频信号沿管道-大地回路传输的数学模型。通常对管道施加一个激励电信号，根据由此在管道中引起的某种电参数的相应变化或沿管道纵向传输过程中的衰减变化，可求得管道防腐层绝缘电阻。
|
