附录C 充电设备的布置

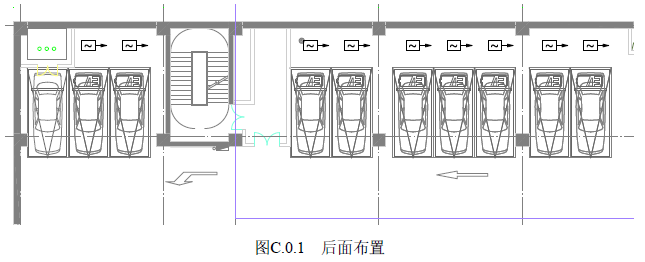

C.0.1 停车位后面是指停车位有车挡的一侧。后面布置的充电设备通常布置在车档后面的空间内，不妨碍正常停车，又便于操作、维护，可参考图3、图4。

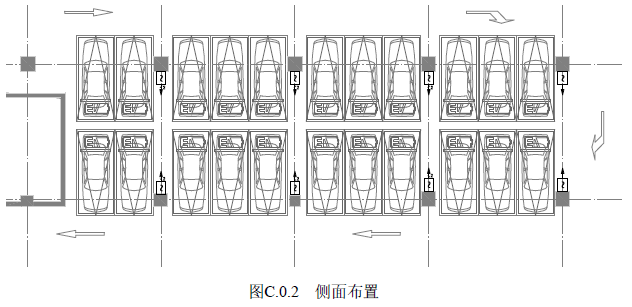

C.0.2 侧面布置的充电设备通常结合侧面柱子、墙进行布置，不妨碍正常停车，又能有效利用柱子、侧墙的空间。同时柱子、墙对充电设备起到保护作用。

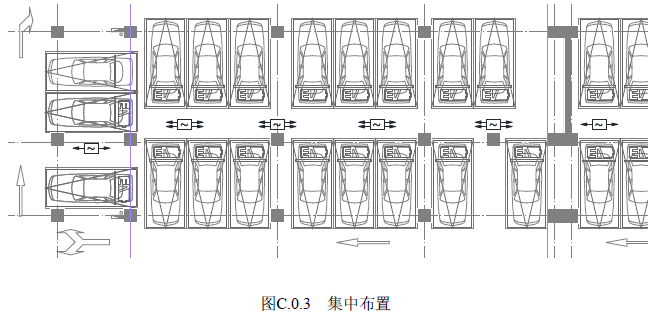

C.0.3 集中布置的充电设备不能妨碍正常停车。集中布置便于布线、便于管理，多用于多枪的非车载充电机、充电主机系统，图中所示为4枪和2枪，分别服务4个和2个停车位。
