7.2.1 支、吊架制作前应具备下列施工条件：
1 支、吊架的形式及制作方法已明确，采用的技术标准和质量控制措施文件齐全；
2 加工场地环境满足作业条件要求；
3 型钢及附属材料进场检验合格；
4 加工机具准备齐备，满足制作要求。
7.2.2 支、吊架制作应按下列工序(图7.2.2)进行。

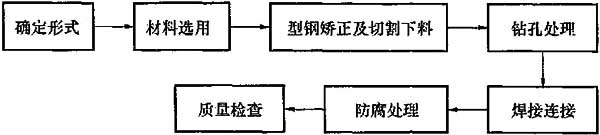

图7.2.2 支、吊架制作工序

7.2.3 支、吊架形式应根据建筑物结构和固定位置确定，并应符合设计要求。
7.2.4 支、吊架的型钢材料选用应符合下列规定：
1 风管支、吊架的型钢材料应按风管、部件、设备的规格和重量选用，并应符合设计要求。当设计无要求时，在最大允许安装间距下，风管吊架的型钢规格应符合表7.2.4-1、表7.2.4-2、表7.2.4-3、表7.2.4-4的规定。
2 水管支、吊架的型钢材料应按水管、附件、设备的规格和重量选用，并应符合设计要求。当设计无要求时，应符合表7.2.4-5的规定。

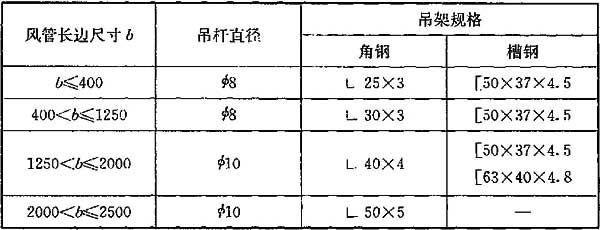

表7.2.4-1 水平安装金属矩形风管的吊架型钢最小规格(mm)
表7.2.4-1 水平安装金属矩形风管的吊架型钢最小规格(mm)

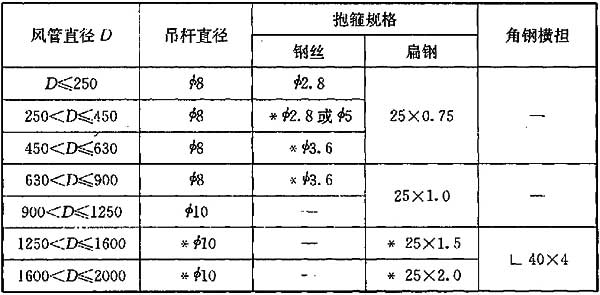

表7.2.4-2水平安装金属圆形风管的吊架型钢最小规格(mm)

注：1吊杆直径中的“*”表示两根圆钢；
2 钢丝抱箍中的“*”表示两根钢丝合用；
3 扁钢中的“*”表示上、下两个半圆弧。

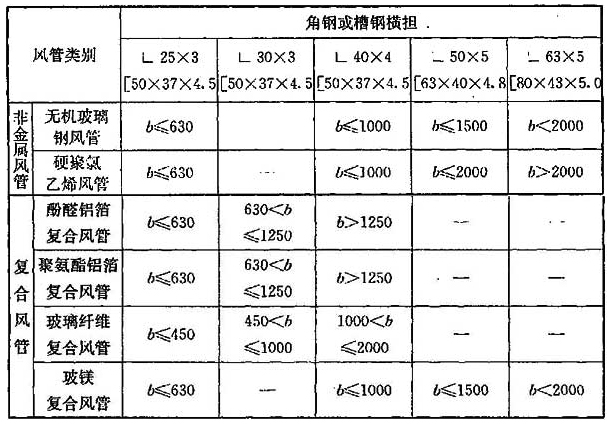

表7.2.4-3 水平安装非金属与复合风管的吊架横担型钢最小规格(mm)

水平安装非金属与复合风管的吊架横担型钢最小规格(mm)

表7.2.4-4 水平安装非金属与复合风管的吊架吊杆型钢最小规格(mm)
表7.2.4-4 水平安装非金属与复合风管的吊架吊杆型钢最小规格(mm)

注：b为风管内边长。

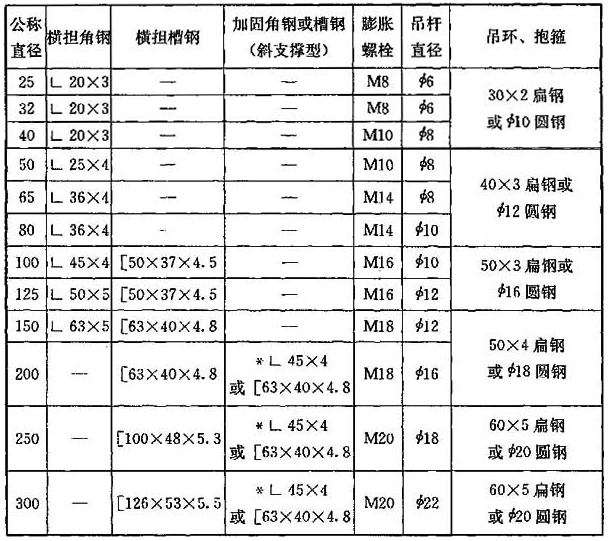

表7.2.4-5 水平管道支吊架的型钢最小规格(mm)

水平管道支吊架的型钢最小规格(mm)

注：表中“*”表示两个角钢加固件。
7.2.5 支、吊架制作前，应对型钢进行矫正。型钢宜采用机械切割，切割边缘处应进行打磨处理。型钢切割下料应符合下列规定：
1 型钢斜支撑、悬臂型钢支架栽入墙体部分应采用燕尾形式，栽入部分不应小于120mm；
2 横担长度应预留管道及保温宽度(图7.2.5-1和图7.2.5-2)；
3 有绝热层的吊环，应按保温厚度计算；采用扁钢或圆钢制作吊环时，螺栓孔中心线应一致，并应与大圆环垂直；
4 吊杆的长度应按实际尺寸确定，并应满足在允许范围内的调节余量；
5 柔性风管的吊环宽度应大于25mm，圆弧长应大于1/2周长，并应与风管贴合紧密(图7.2.5-3)。

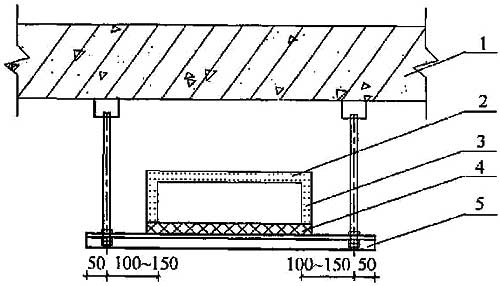

图7.2.5-1 风管横担预留长度示意
1-楼板；2-风管；3-保温层；4-隔热木托；5-横担

图7.2.5-2 水管横担预留长度示意
1-水管；2-隔热木托；3-横担

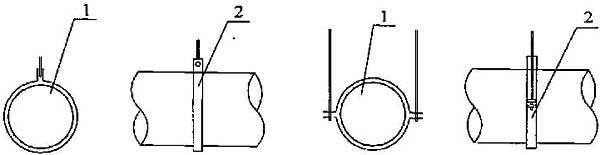

图7.2.5-3 柔性风管吊环安装
1-风管；2-吊环或抱箍

7.2.6 型钢应采用机械开孔，开孔尺寸应与螺栓相匹配。
7.2.7 采用圆钢制作U形卡时，应采用圆板牙扳手在圆钢的两端套出螺纹，活动支架上的U形卡可一头套丝，螺纹的长度宜套上固定螺母后留出2扣～3扣。
7.2.8 支、吊架焊接应采用角焊缝满焊，焊缝高度应与较薄焊接件厚度相同，焊缝饱满、均匀，不应出现漏焊、夹渣、裂纹、咬肉等现象。采用圆钢吊杆时，与吊架根部焊接长度应大于6倍的吊杆直径。
7.2.9 支、吊架防腐处理应按本规范第13章的有关规定执行。

条文说明

7.2.3 管道支、吊架的类型见表2。

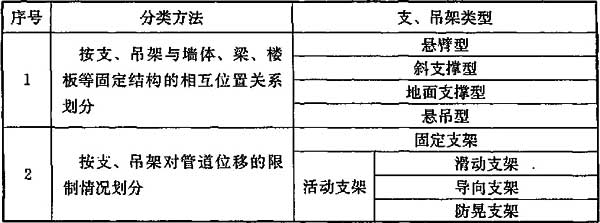

表2 管道支吊架的类型

悬臂型及斜支撑型支、吊架宜安装在混凝土墙、混凝土柱及钢柱上。悬臂支架及斜支撑采用角钢或槽钢制作，支、吊架与结构固定方式采用预埋件焊接固定或螺栓固定(图10、图11)。

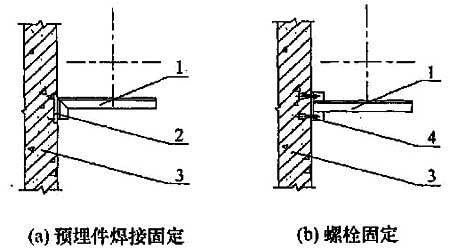

图10 悬臂型支架示意
1-支架；2-预埋件；3-混凝土墙体；4-螺栓

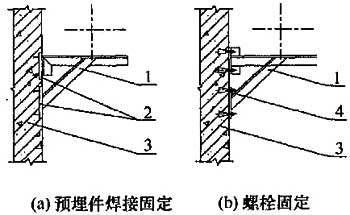

图11 斜支撑型支架示意
1-支架；2-预埋件；3-混凝土墙体；4-螺栓

地面支撑型支架用于设备、管道的落地安装，支架采用角钢、槽钢等型钢制作，与地面或支座用螺栓固定牢固(图12)。
支、吊架采用一端固定，一端悬吊方式时，悬臂采用角钢或槽钢，吊杆可采用圆钢、角钢或槽钢，吊架根部采用钢板、角钢、槽钢。悬臂与柱、墙固定，吊架与楼板或梁固定(图13)。
悬吊架安装在混凝土梁、楼板下时，吊架根部采用钢板、角钢或槽钢，吊杆采用圆钢、角钢或槽钢，横担采用角钢或槽钢。

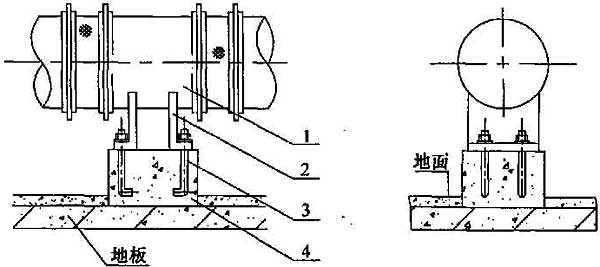

图12 支撑型支架示意
1-管道或设备；2-支架；3-地脚螺栓；4-混凝土支座

管道固定支架应设置在管道上不允许有位移的位置，应有足够的强度和承受力；固定支架的设置应经过设计核算，其设置结构形式、安装位置应符合设计要求及相关标准的规定，固定支架可采用带弧形挡板的管卡式(图14)，双侧挡板式(图15)等形式。固定支架采用钢板、角钢、槽钢等与管道固定牢固。管道穿楼板时，固定支架应与楼板固定牢固(图16)。滑动支架(图17)用于热力管道。

图13 支架一端固定一端悬吊安装示意
1-楼板；2-吊架根部；3-吊杆；4-槽钢；5-螺母；6-混凝土墙体

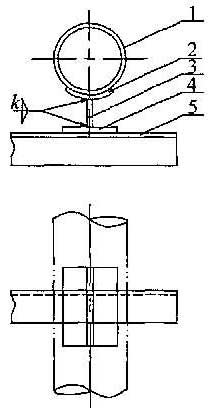

图14 带弧形挡板管卡式固定支架示意
1-管道；2-管卡；3-弧形挡板

图15 双侧挡板式固定支架示意
1-管道；2-双侧挡板；3-横担

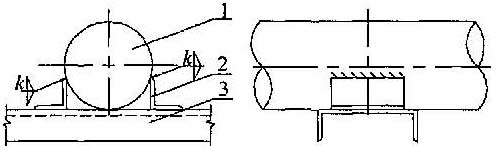

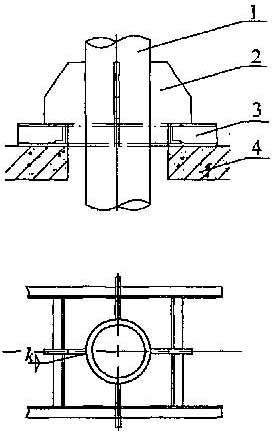

图16 穿楼板管道固定支架示意
1-管道；2-支架翼板；3-槽钢；4-楼板

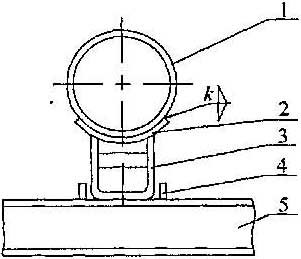

图17 滑动支架示意

图17 滑动支架示意
1-管道；2-弧形板；3-支承板；4-滑动板；5-角钢横担

导向支架(图18)是在滑动支架两侧的支架横梁上，每侧焊制一块导向板，导向板采用扁钢或角钢制作。扁钢导向板的高度宜为30mm，厚度宜为10mm；角钢规格宜为L40×5。导向板的长度与支架横梁的宽度相同，导向板与滑动支架间应有3mm的间隙。
防晃支架不因管道或设备的位移而产生晃动，吊架采用角钢或槽钢制作，与吊架根部和横担焊接牢固。防晃支架用于支撑风管和水管，风管防晃支架见图19。

图18 导向支架示意
1-管道；2-弧形板；3-曲面板；4-导向板；5-槽钢横梁

图19 风管防晃支架示意
1-楼板；2-膨胀螺栓；3-钢板；4-角钢；5-圆钢；6-风管

管道与支、吊架之间可采用U形管卡或吊环固定。圆形风管、水管道及制冷剂管道采用横担支撑时，用扁钢、圆钢制作U形管卡，U形管卡与横担采用螺栓固定(图20)；保温水管在支架与U形管卡间设绝热衬垫。管道与支、吊架之间采用吊环固定时，吊环与吊杆的连接螺栓固定牢固(图21)。

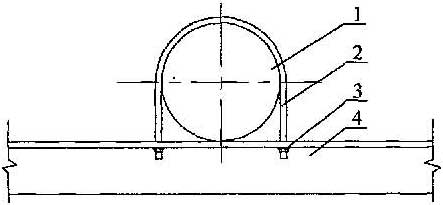

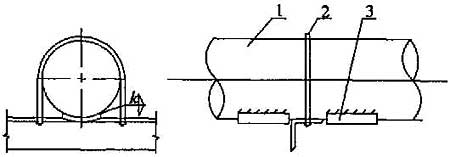

图20 U形管卡安装示意
图20 U形管卡安装示意
1-管道；2-U形管卡；3-蝶栓；4-横担

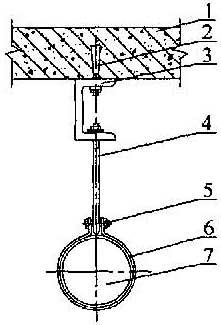

图21 吊环安装示意
1-楼板；2-膨胀螺栓；3-吊架根部；4-吊杆；5-螺栓；6-吊环；7-管道

风管双管和多管道支、吊架采用悬吊型，风管布置一般为水平和垂直方向(图22、图23)。水管双管和多管的支、吊架采用悬臂型、斜支撑、悬吊型(图24、图25)。共用支、吊架的承载、材料规格须经校核计算。

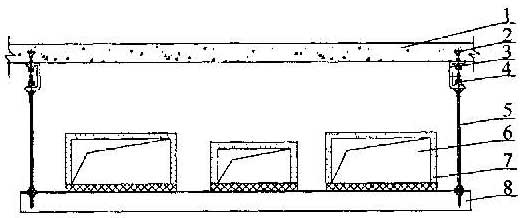

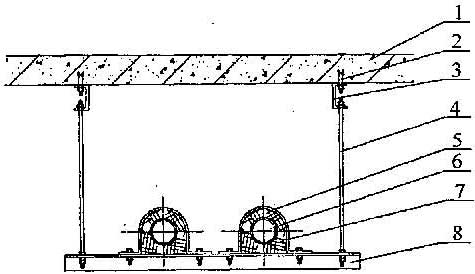

图22 水平布置多风管共用吊架示意
1-楼板；2-膨胀螺栓；3-槽钢；4-螺母；5-吊杆；6-风管；7-绝热材料；8-横担须经校核计算。

靠墙、柱安装的水平风管宜采用悬臂型或斜支撑型支架；不靠墙、柱安装的水平风管宜采用悬吊型或地面支撑型支架；靠墙安装的垂直风管宜采用悬臂型支架或斜支撑型支架；不靠墙、柱，穿楼板的垂直风管应根据施工现场结构形式，管道相互位置及排列方式，管道荷载，水平、垂直或弯管(头)类型，管道保温或非保温等不同要求选用合适的支、吊架类型。

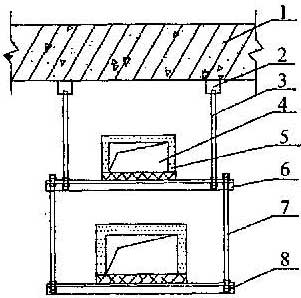

图23 垂直布置双风管吊架示意
1-楼板；2-吊架根部；3-吊杆1；4-风管；5-绝热层；6-角钢1；7-吊杆2；8-角钢2
