附录D 安装图

    a）墙上的测试接头                  b）地面的测试接头

 图D.0.1-1在建筑物地面处连接板（测试点）的安装
  1—墙上的测试点；  2—土壤中抗腐蚀的T型接头；
  3—土壤中抗腐蚀的接头；  4—钢梁与接地线的接点

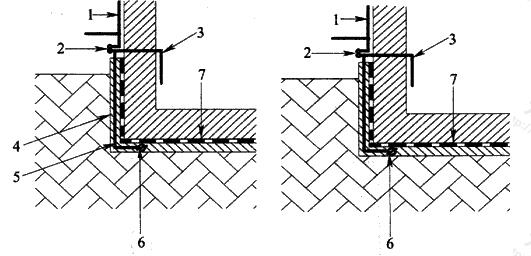

 a) 接地极位于沥青防水层下无钢筋的混凝土中     b) 部分接地导体穿过土壤

c) 穿过沥青防水层将基础接地极与接地排相连的连接导体
图D.0.1-2  地基防水层外接地极连接安装
1—引下线； 2—测试接头； 3—与内部LPS相连的等电位连接导体；
4—无钢筋的混凝土； 5—LPS的连接导体； 6—基础接地极；
7—沥青防水层；  8—测试接头与钢筋的连接导体；
9—混凝土中的钢筋；  10—穿过沥青防水层的防水套管；

图D.0.1-3   A型接地装置与接地线连接安装
1—可延伸的接地体；  2—接地体接合器；  3—土壤；
4—接地线与接地体连接的夹具；  5—接地线

D.0.2  引下线安装见图D.0.2-1～图D.0.2-5。

图D.0.2-1   引下线安装中避免形成小环路的安装

S－隔距；L－计算隔距的长度

图D.0.2-2   明敷引下线避免对人体闪络的安装
d—实际距离应大于S+2.5；S—隔距,   S= k_i* k_c/k_m L (m)
其中k_i：第一类防雷建筑物取0.08，第二类防雷建筑物取0.06，第三类防雷建筑物取0.04；
k_c：引下线为1根时取1，引下线为2根时取0.66，引下线为3根或以上时取0.44；
 k_m：绝缘介质为空气时取1，绝缘介质为钢筋混凝土或砖瓦时取0.5；
L-需考虑隔离的点到最近某电位连接点的长度



图D.0.2-3  引下线（接闪导线）在弯曲处焊接要求
1—钢筋；  2—焊接缝口

a)钢筋与圆形导体卡接                                     b)钢筋与带状导体卡接

图D.0.2-4   钢筋与导体间的卡接施工
1—钢筋；  2—圆形导体；  3—螺栓；  4—带状导体；



图D.0.2-5 使用屋面自然金属构件作LPS施工
1—屋面女儿墙；  2—接头； 3—可弯曲的接头； 4—T型连接点；
5—接闪导体； 6—穿过防水套管的引下线； 7—钢筋梁；8—接头
a—接闪带固定支架的间距,取500mm～1000mm

D.0.3  接闪器安装见图D.0.3-1～图D.0.3-3。

图D.0.3-1  女儿墙上金属盖罩做自然接闪器时的跨接施工
1—耐腐蚀的接头； 2—可弯曲导体； 3—女儿墙上金属盖罩



a)坡屋顶屋脊上接闪器及屋顶引下线的安装             b)与屋檐排水沟连接的引下线的安装

图D.0.3-2  坡屋面接闪器与引下线的安装施工
 a—水平接闪导线支架的距离，取500mm～1000mm；
b—水平接闪导线的翘起高度，取100mm；；
c—坡面接闪导线支架的距离，取500mm～1000mm；
d—接闪器与屋面边沿的距离，尽可能靠近屋面边沿；
f—引下线与建筑物转角处的距离，取300mm；g—引下线支架距离，取1000mm

图D.0.3-3  利用钢筋混凝土结构建筑外墙柱内钢筋引下的外部防雷装置的施工
 1—接闪杆（避雷针）；2—水平接闪导体； 3—引下线； 4—T型接头；
 5—十字型接头； 6—与钢筋的连接； 7—测试接头； 8—B型接地装置，环形接地体；
 9—有屋顶装置的平屋面； 10—耐腐蚀的T型连接点

D.0.4  等电位连接安装见图D.0.4-1～图D.0.4-5。


图D.0.4-1  钢筋混凝土建筑物等电位连接位置
  1—屋面配电设备；2—钢梁；3—立面的金属覆盖物；4—等电位连接点；
 5—电气设备或电子设备；6—等电位连接带；7—混凝土中的钢筋（含网状导体）；
8—基础接地极； 9—各种管线的公共入口


图D.0.4-2  钢筋混凝土墙内钢筋外接等电位连接预留件施工
1—等电位连接导体；2—焊接在钢筋等电位连接线上的螺帽；
 3—钢筋等电位连接线；4—非金属铸件等电位连接点；
5—铜等电位连接绞线；6—c形钢质安装带；7—焊接


图D.0.4-3  屋面入户金属管与接闪导线连接施工
1—接闪导体支架；2—金属管道；3—水平接闪导体；4—混凝土中钢筋


图D.0.4-4  活动地板下用薄铜带构成的高频信号基础网络
 1—薄铜带（0.25mm×100mm）；2—薄铜带与薄铜带之间的焊接连接；
3—薄铜带与立柱之间的焊接连接；4—薄铜带与等电位连接带之间的焊接连接；
5—设备的低阻抗等电位连接带；6—薄铜带与设备等电位连接带之间的焊接连接；
7—电源配电中心；8—电源配电中心的接地线；
9—基准网络与周围建筑物钢柱（或钢筋混凝土柱上的预埋件）的焊接连接


图D.0.4-5  利用钢筋混凝土地面内焊接钢筋网做等电位连接基准网
 1—装有电子负荷设备的金属外壳；2—混凝土地面的上部；
3—地面内焊接钢筋网；4—高频等电位连接；
5—电子负荷设备的金属外壳与等电位连接基准网的连接点

D.0.5  SPD在TN、TT、IT系统中的安装见图D.0.5-1～图D.0.5-5



图D.0.5-1  TN系统中的SPD
1—装置的电源；2—配电盘；3—总接地端或总接地连接带;
4—SPD；5—SPD的接地连接；6—需要保护的设备；
7—PE与N线的连接带;F1—安装在电源进线端的剩余电流保护器；
F2—保护SPD推荐的熔丝、断路器或剩余电流保护器；R_A—本装置的接地电阻；
R_B—供电系统的接地电阻；L1、L2、L3—相线1、2、3



图D.0.5-2  TT系统中电涌保护器安装在剩余电流保护器的负荷侧
1—装置的电源； 2—配电盘；3—总接地端或总接地连接带；
    4—SPD；5—SPD的接地连接；
     6—需要保护的设备；7—剩余电流保护器I_△；
          F1—安装在电源进线端的剩余电流保护器；
F2—保护SPD推荐的熔丝、断路器或剩余电流保护器；
  R_A—本装置的接地电阻；R_B—供电系统的接地电阻；L1、L2、L3—相线1、2、3


图D.0.5-3   TT系统中SPD安装在剩余电流保护器的电源侧
1—装置的电源；2—配电盘；3—总接地端或总接地连接带；
   4—SPD；5—SPD器的接地连接；6—需要保护的设备；
7—剩余电流保护器I_△；8—SPD或放电间隙；
F1—安装在电源进线端的剩余电流保护器；
 F2—保护SPD推荐的熔丝、断路器或剩余电流保护；

R_A—本装置的接地电阻；R_B—供电系统的接地电阻；L1、L2、L3—相线1、2、3



图D.0.5-4  IT系统SPD安装在剩余电流保护器的负荷侧
1—装置的电源；2—配电盘；3—总接地端或总接地连接带；
 4—SPD；5—SPD接地连接；6—需要保护的设备；
7—剩余电流保护器I_△；F1—安装在电源进线端的剩余电流保护器；
F2—保护SPD推荐的熔丝、断路器或剩余电流保护器；
 R_A—本装置的接地电阻；R_B—供电系统的接地电阻；L1、L2、L3—相线1、2、3


图D.0.5-5 在TN-C-S系统中Ⅰ级、Ⅱ级和Ⅲ级试验的SPD的安装
1—装置的电源；2—配电盘；3—总接地端或总接地连接带；4—SPD；
5—SPD的接地连接；6—需要保护的设备；7—PE—N的连接带；
              F1—安装在电源进线端的剩余电流保护器；
F2、F3、F4—保护器；R_A—本装置的接地电阻；
R_B—供电系统的接地电阻；L1、L2、L3—相线1、2、3

D.0.6  电涌保护器在电信、信号网络中的安装见图D.0.6-1～图D.0.6-.2。



图D.0.6-1电子设备的信号
（f）和低压配电输入（g）的共模电压和差模电压的防护措施示例

（c）-SPD的连接点 ；（d）-总等电位连接带（EBB）；
（c）—SPD的连接点 ；（d）—总等电位连接带（EBB）；
（f）—信息技术设备/电信端口；（9）—电线接口；（h）—信息技术线路/电信通信线/网络；
（1）—电信和信息网络上的SPD；（o）—直流配电线路上的SPD；
（p）—接地连接导体；（q）—必要的连接；U_P（C）—共模状况下电压保护水平；
U_P（D）—差模状况下电压保护水平；X1,X2—SPD的接线端子；
Y1,Y2—电涌保护器保护侧的接线端子；
（1）—限制共模电压的电涌防护元件；（2）—限制差模电压的电涌防护元件



图D.0.6-2 减小对SOD电压保护水平影响的连接示例（连接至电子设备的三、五个或多个连接端口）
（c）─SPD的共用连接终端；（d）─等电位连接带（EBB）；
（f）─信息技术设备/电信端口；（1）─电信和信号网络上的SPD；
（p）─接地连接导体；（p1,p2）─接地导体；（q）─必要的连接；
X，Y  ─SPD的接线端子， X为输入端、Y为输出端

D.0.7  安装两端连线应又短又直的SPD在电信、信号网络中的图示见图D.0.7-1和图D.0.7-2。

图D.0.7-1 由SPD两端连线上电感导致的电压降U_L1和U_L2对电压保护水平U_p影响的示例
L₁，L₂—连接导体的电感；
U_L1，U_L2—由电涌电流的di_pc/dt感应出的电压降；
X1,X2—SPD的接线端子；I_PC—部分雷电流；
U_P(f) —有效电压保护水平；U_P —电压保护水平

             图D.0.7-2 SPD安装在或靠近电气装置电源进线端的示例
b—SPD（电涌保护器）与等电位连接带之间的连接导线长度，不宜大于0.5m；
 F—安装在电源进线端的剩余电流保护器；E/I—被保护的电子设备

D.0.8  安装SPD与过电流保护参见图D.0.8-1～图D.0.8-3。

图D.0.8-1优先重点保证供电连续性
PD—SPD的过电流保护器；E/I—被保护的电气装置或设备

图D.0.8-2  优先重点保证保护连续性



图D.0.8-3供电连续性和保护连续性的结合
