第一节图幅及图框

2024-12-6 14:04| 发布者: Epona| 查看: 43| 评论: 0

摘要: 第2.1.1条图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)。表2.1.1 图幅及图框尺寸（mm）图2.1.1 幅面格式第2.1.2条需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(图2.1.1)，并应在下图框线的外侧，绘制一段长100mm标尺，其分格为10mm。对中标志的线宽宜采用大于或等于0.5mm、标尺线的线宽宜采用0.25mm的

第2.1.1条图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)。

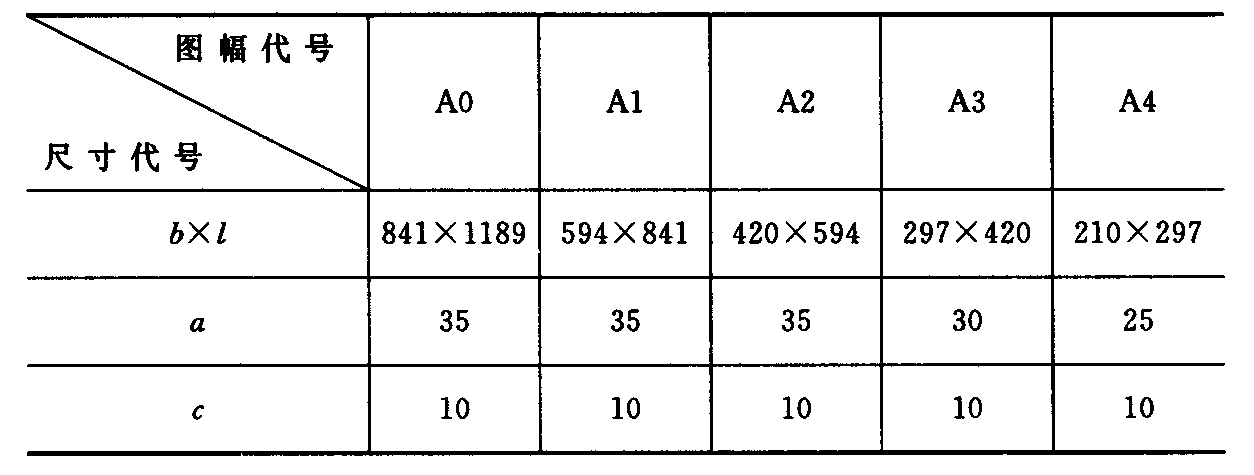

表2.1.1 图幅及图框尺寸（mm）

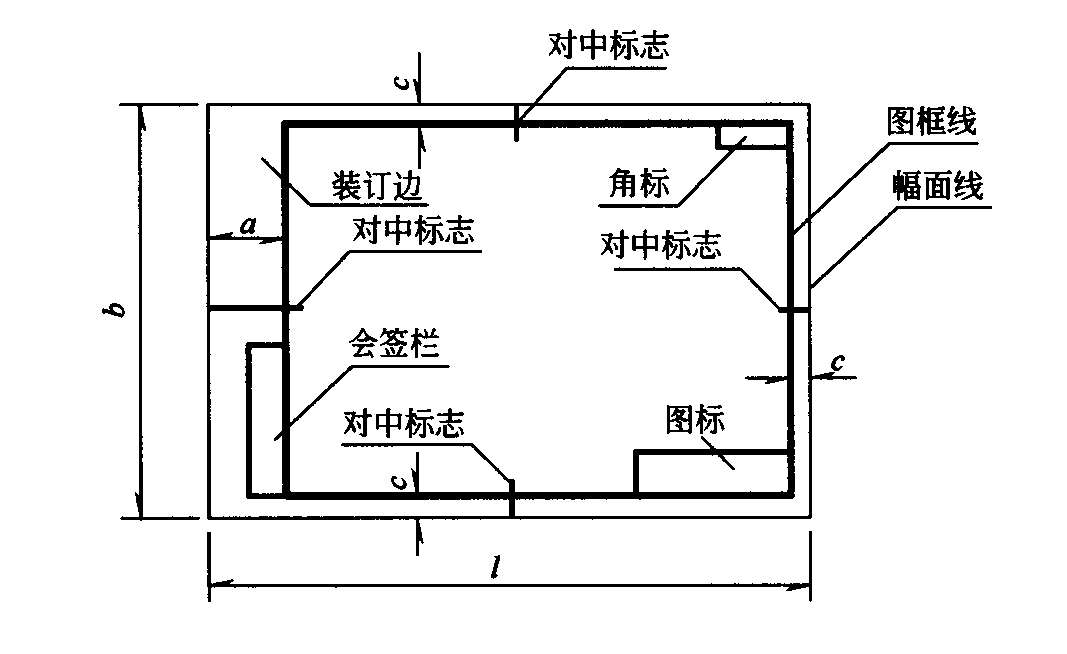

图2.1.1 幅面格式

第2.1.2条需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(图2.1.1)，并应在下图框线的外侧，绘制一段长100mm标尺，其分格为10mm。对中标志的线宽宜采用大于或等于0.5mm、标尺线的线宽宜采用0.25mm的实线绘制(图2.1.2)。

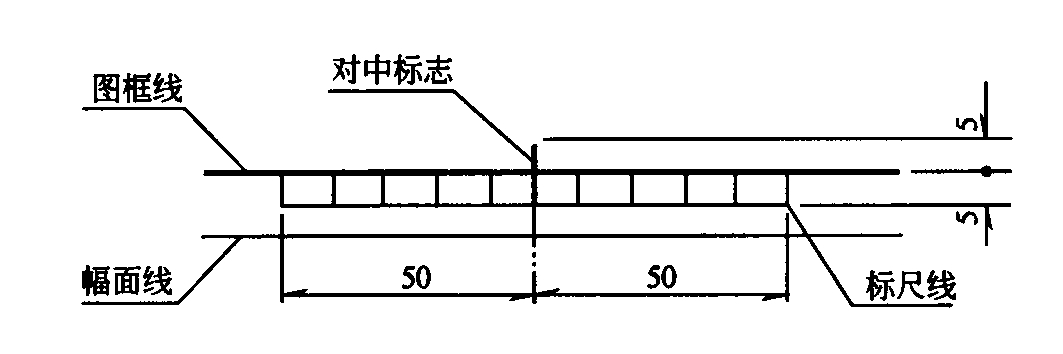

图2.1.2 对中标志及标尺（单位：mm）

第2.1.3条图幅的短边不得加长。长边加长的长度，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm的整倍数。

条文说明

第2.1.1条本条表中所列图幅规格，是国际标准中的A系列，目前国际、国内已采用这一系列。这一系列图幅代号为A0、A1、A2、A3、A4，本标准同样也采用此代号系列。
另外，在道路工程制图中，图幅长边作为立边使用的情况很少，所以在本条中仅列长边为水平边的横式，用意在于，使本标准所涉及的制图格式尽可能采用横式，使图纸幅面的规格尽可能统一。
第2.1.2条随着科学技术的发展，为了满足设计施工人员对图纸提出的现代化管理使用的要求而增加本条。对中标志及标准尺度符合国际标准，达到与国际标准靠近，与国内其它标准协调的原则。
第2.1.3条本条长边允许加长，而短边不允许加长是因为长短边同时加长不如采用大一号图纸的办法。加长尺寸对A0、A2、A4号图纸为150mm，对A1、A3号图纸为210mm，使图纸规格统一。
