附录D 绝热厚度计算中D1lnD1/D0～δ关系图表

2024-12-6 14:02| 发布者: Epona| 查看: 22| 评论: 0

摘要: D.0.1 绝热厚度计算中D1lnD1/D0～δ关系(图D.0.1)应按表D.0.1确定。图D.0.1 D1lnD1/D0～δ关系图表D.0.1 D1lnD1/D0～δ关系表续表 D.0.1 注：D0-裸管外径；D1-绝热层外径；δ-绝热层厚度。

D.0.1 绝热厚度计算中D₁lnD₁/D₀～δ关系(图D.0.1)应按表D.0.1确定。

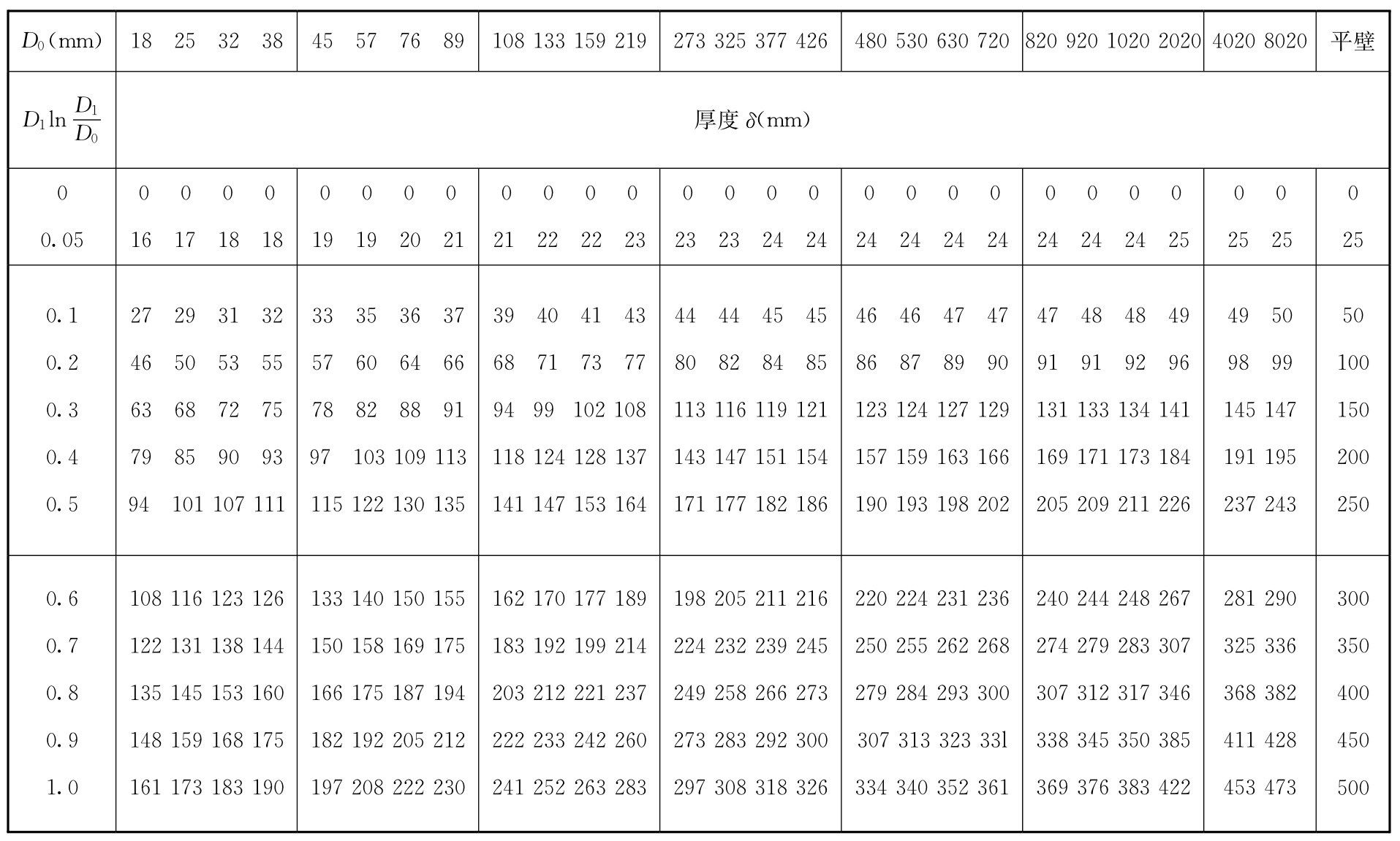

表D.0.1 D1lnD1/D0～δ关系表

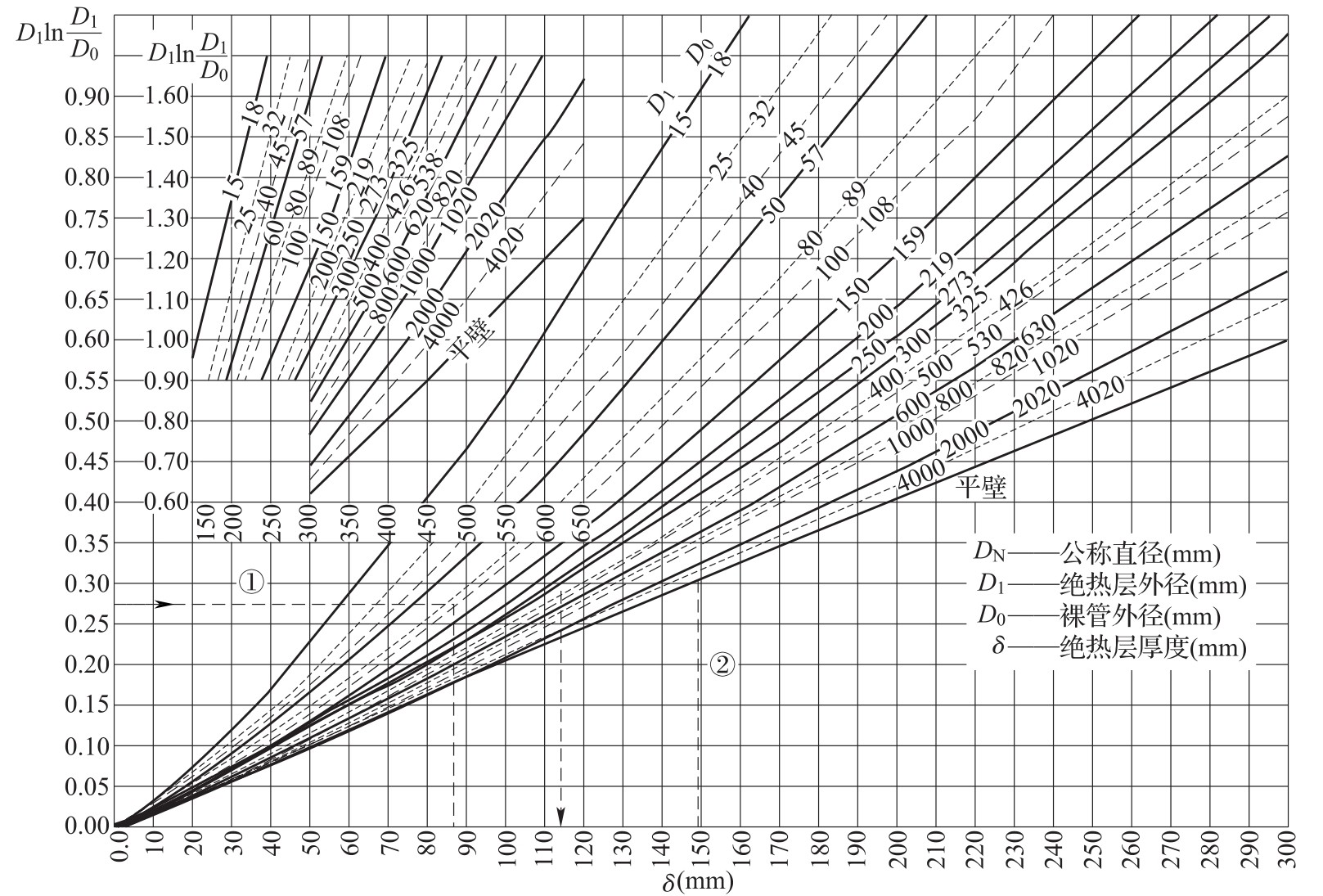

图D.0.1 D₁lnD₁/D₀～δ关系图

表D.0.1 D₁lnD₁/D₀～δ关系表

表D.0.1 D1lnD1/D0～δ关系表

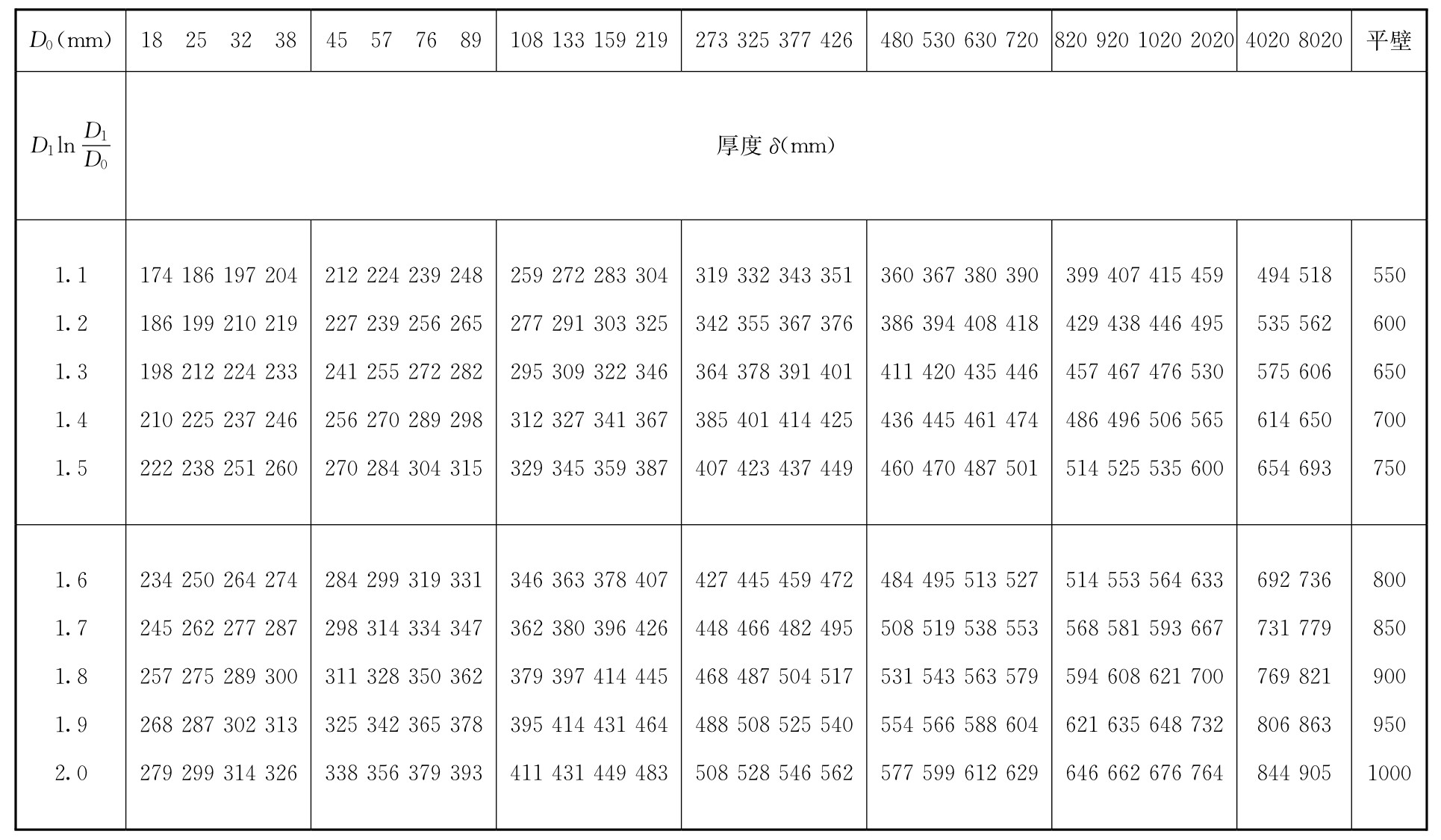

续表 D.0.1

续表 D.0.1

注：D₀-裸管外径；D₁-绝热层外径；δ-绝热层厚度。
