4.6 管道转向、分支、重叠及密集处的画法

2024-12-6 13:55| 发布者: Epona| 查看: 24| 评论: 0

摘要: 4.6.1 单线管道转向的画法见图4.6.1。图4.6.1 单线管道转向的画法4.6.2 双线管道转向的画法见图4.6.2。图4.6.2 双线管道转向的画法 4.6.3 单线管道分支的画法见图4.6.3。图4.6.3 单线管道分支的画法4.6.4 双线管道分支的画法见图4.6.4。4.6.4 双线管道分支的画法 4.6.5 送风管转向的画法见图4.6.5。图4.6.5 送风管转向的画法4.6.6

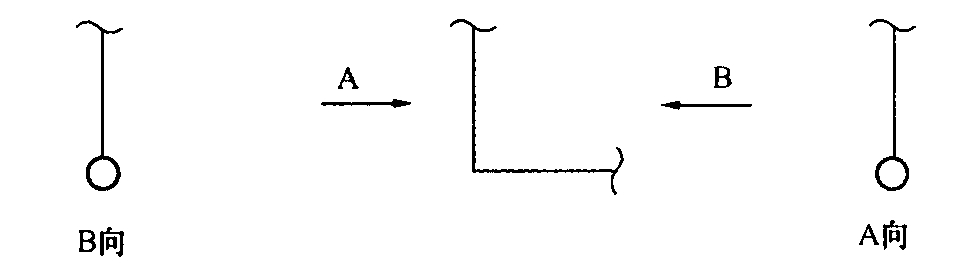

4.6.1 单线管道转向的画法见图4.6.1。

图4.6.1 单线管道转向的画法

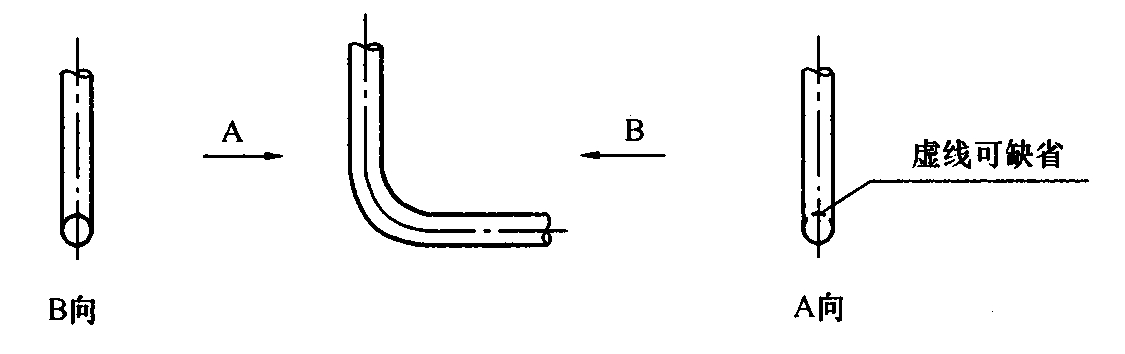

4.6.2 双线管道转向的画法见图4.6.2。

图4.6.2 双线管道转向的画法

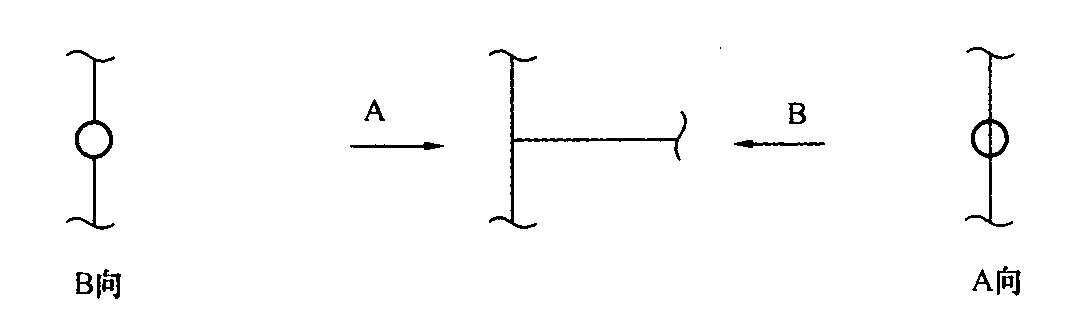

4.6.3 单线管道分支的画法见图4.6.3。

图4.6.3 单线管道分支的画法

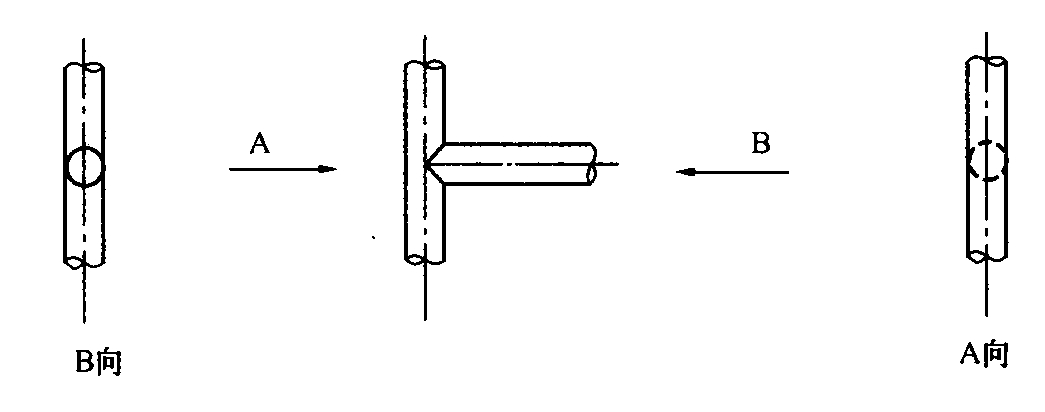

4.6.4 双线管道分支的画法见图4.6.4。

4.6.4 双线管道分支的画法

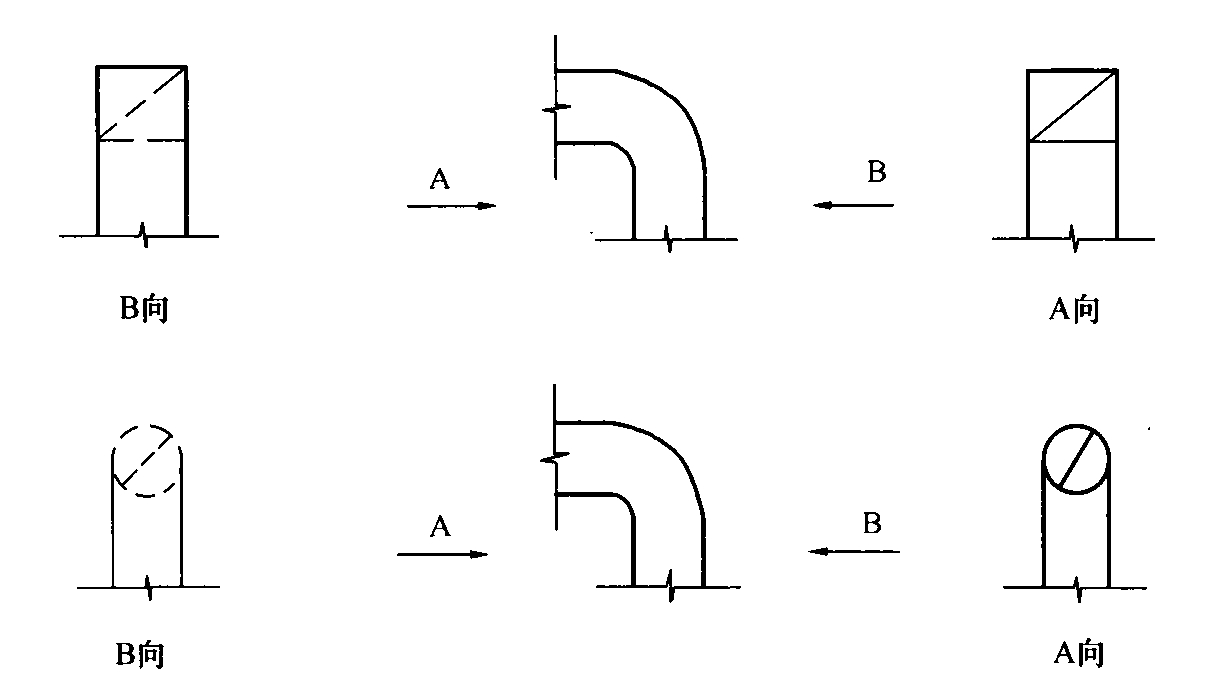

4.6.5 送风管转向的画法见图4.6.5。

图4.6.5 送风管转向的画法

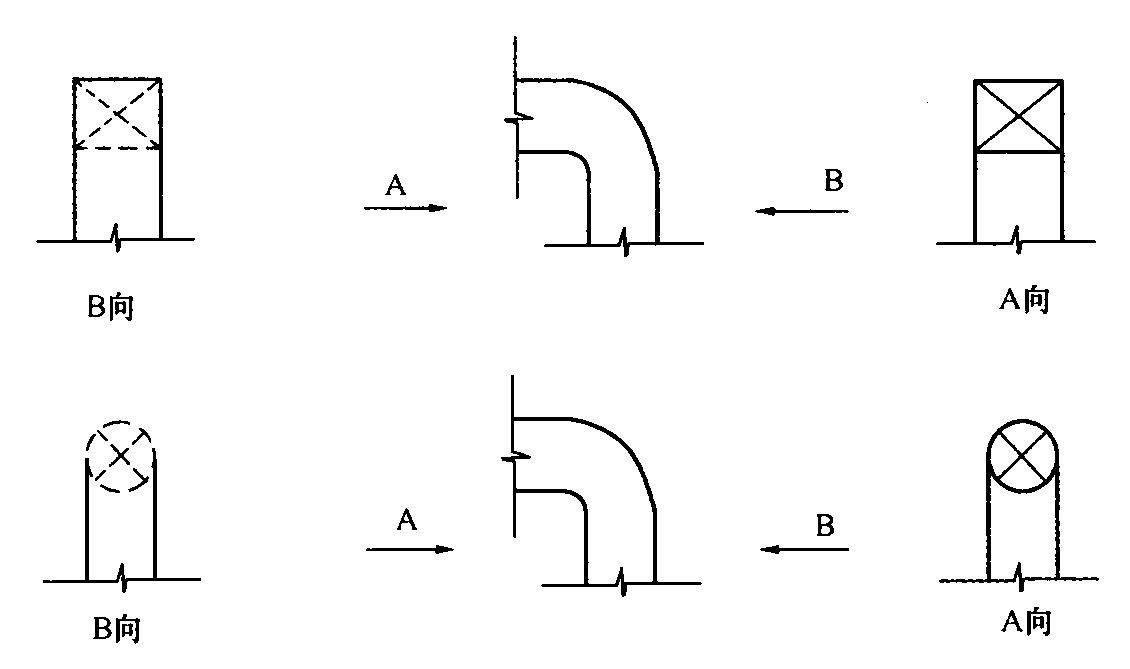

4.6.6 回风管转向的画法见图4.6.6。

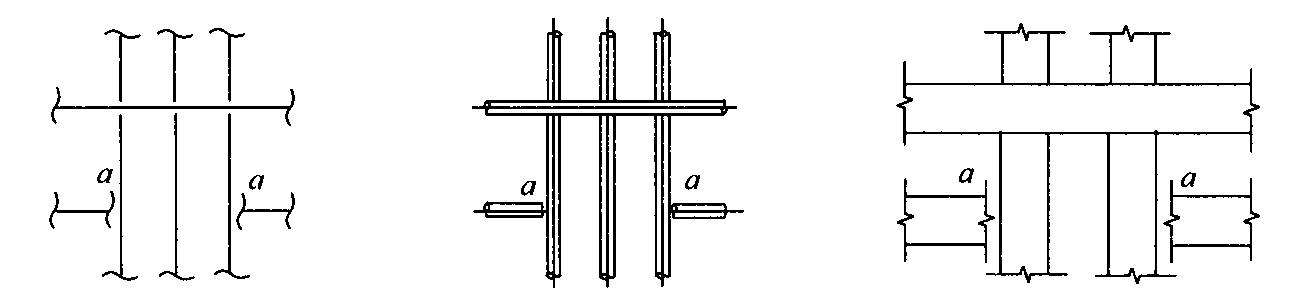

4.6.7 平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法(图4.6.7)。

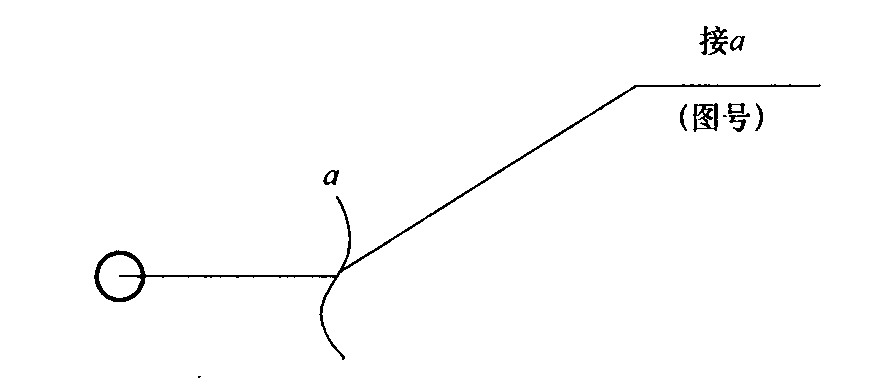

4.6.8 管道在本图中断，转至其他图面表示(或由其他图面引来)时，应注明转至(或来自的)的图纸编号(图4.6.8)。

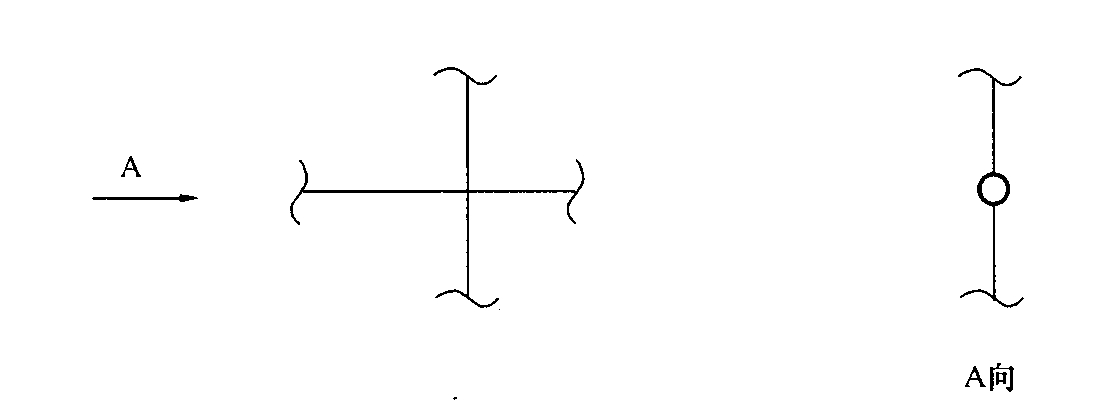

4.6.9 管道交叉的画法见图4.6.9。

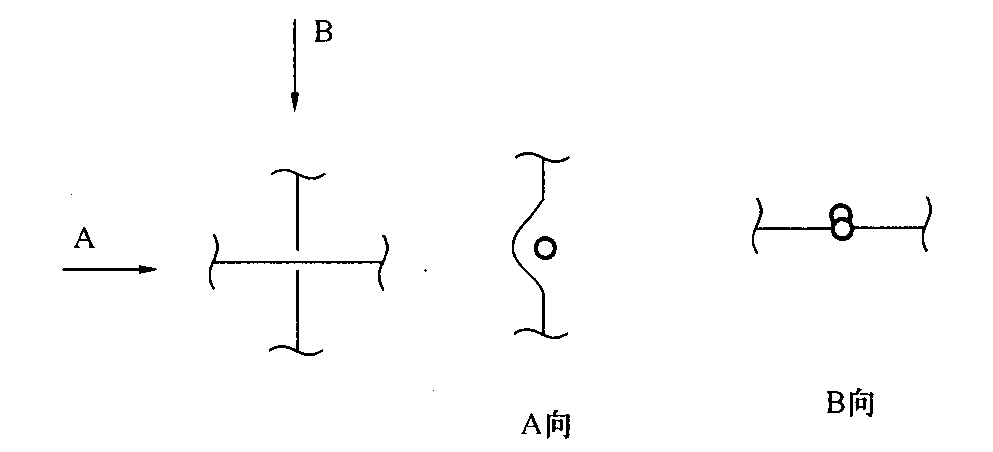

4.6.10 管道跨越的画法见图4.6.10。

图4.6.6 回风管转向的画法
