8.8 质量验收

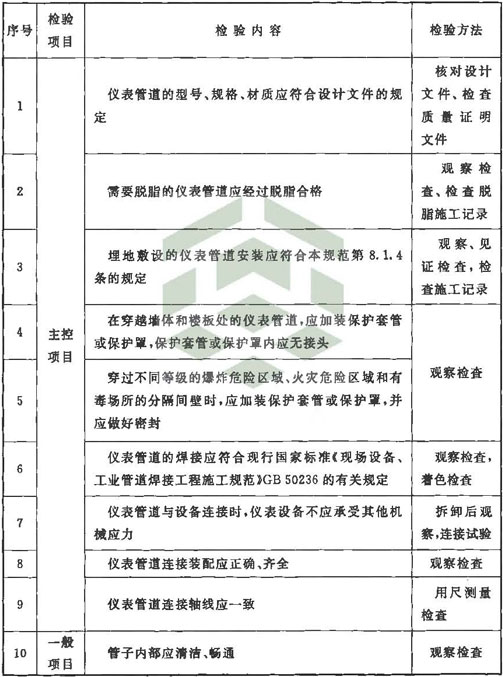

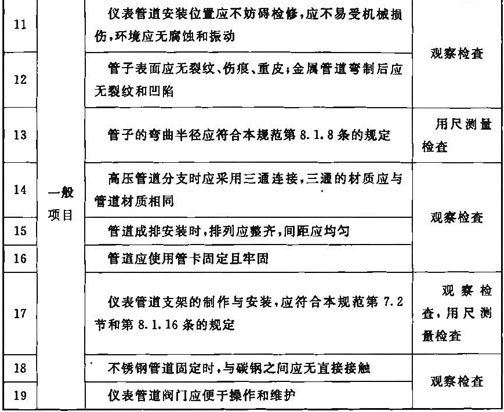

8．8．1  仪表管道安装一般规定质量验收应符合表8．8．1的规定。

表8．8．1  仪表管道安装一般规定质量验收

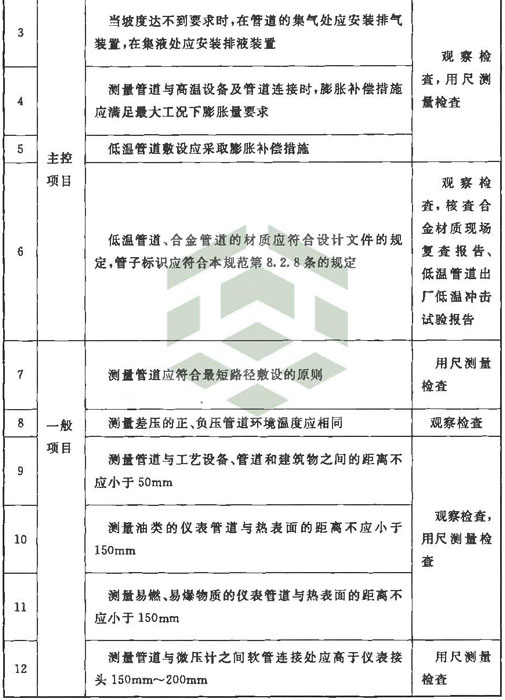

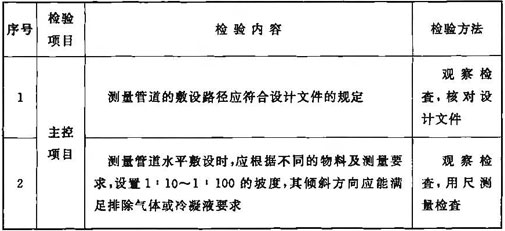

8．8．2  测量管道质量验收应符合表8．8．2的规定。

表8．8．2  测量管道质量验收

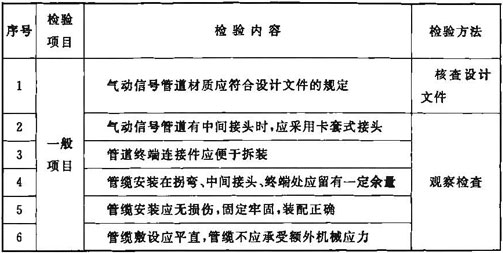

8．8．3  气动信号管道质量验收应符合表8．8．3的规定。

表8．8．3  气动信号管道质量验收

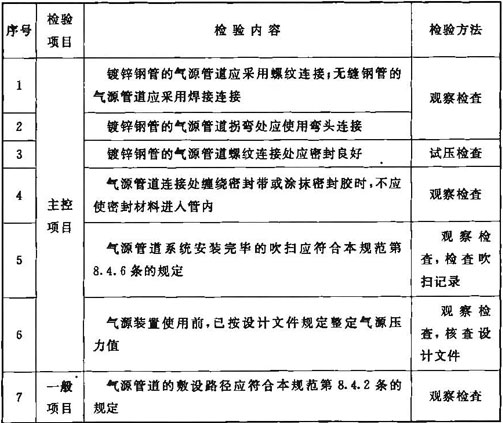

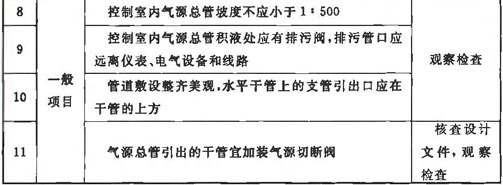

8．8．4  气源管道质量验收应符合表8．8．4的规定。

表8．8．4  气源管道质量验收

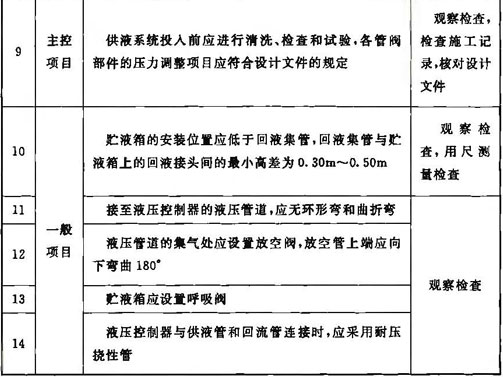

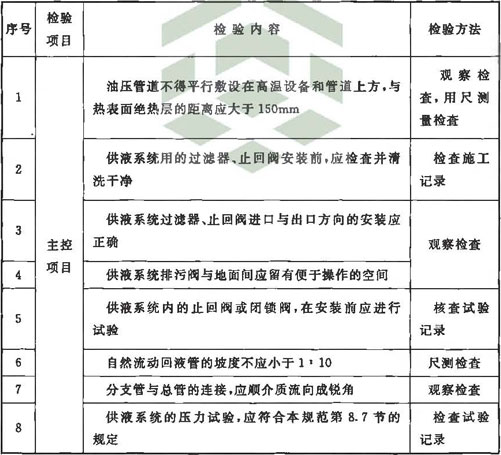

8．8．5  液压管道质量验收应符合表8．8．5的规定。

表8．8．5  液压管道质量验收

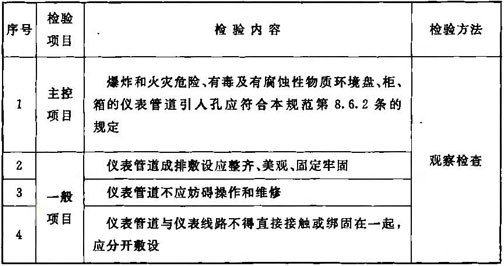

8．8．6  盘、柜、箱内管道质量验收应符合表8．8．6的规定。

表8．8．6  盘、柜、箱内管道质量验收

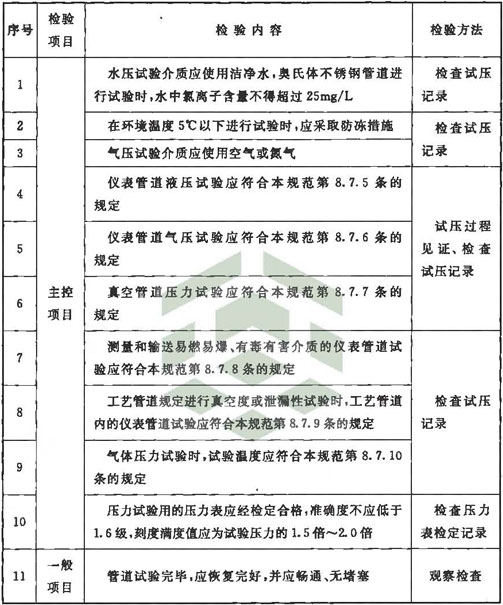

8．8．7  管道试验质量验收应符合表8．8．7的规定。

表8．8．7  管道试验质量验收
