13.2.1 采用钢丝绳网片-聚合物砂浆面层对受弯构件进行加固时,除应符合现行国家标准《混凝土结构设计规范》GB 50010正截面承载力计算的基本假定外,尚应符合下列规定:
1 构件达到受弯承载能力极限状态时,钢丝绳网片的拉应变εrw可按截面应变保持平面的假设确定;
2 钢丝绳网片应力σrw可近似取等于拉应变εrw与弹性模量Erw的乘积;
3 当考虑二次受力影响时,应按构件加固前的初始受力情况,确定钢丝绳网片的滞后应变;
4 在达到受弯承载能力极限状态前,钢丝绳网与混凝土之间不出现粘结剥离破坏;
5 对梁的不同面层构造,统一采用仅按梁的受拉区底面有面层的计算简图,但在验算梁的正截面承载力时,应引入修正系数ηr1考虑梁侧面围套内钢丝绳网片对承载力提高的作用。
13.2.2 受弯构件加固后的相对界限受压区高度ξb,rw应按下式计算,即加固前控制值的0.85倍采用:
ξb,rw=0.85ξb (13.2.2)
式中:ξb——构件加固前的相对界限受压区高度,按现行国家标准《混凝土结构设计规范》GB 50010的规定计算。

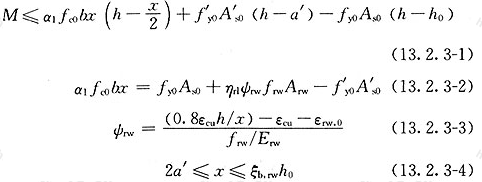

13.2.3 矩形截面受弯构件采用钢丝绳网片-聚合物砂浆面层进行加固时(图13.2.3),其正截面承载力应按下列公式确定:
![]()
式中:M——构件加固后的弯矩设计值(kN·m);

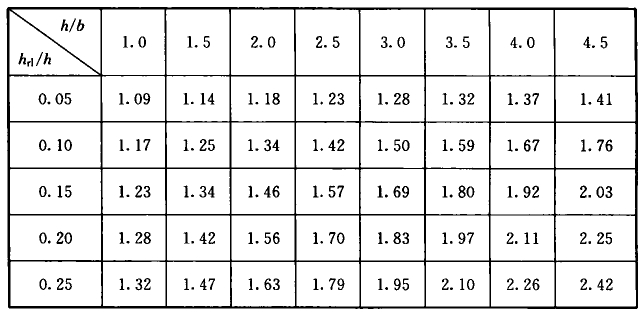

χ——等效矩形应力图形的混凝土受压区高度(mm); 表13.2.3 梁侧面hrl高度范围配置网片的承载力提高系数 ![]() ![]()

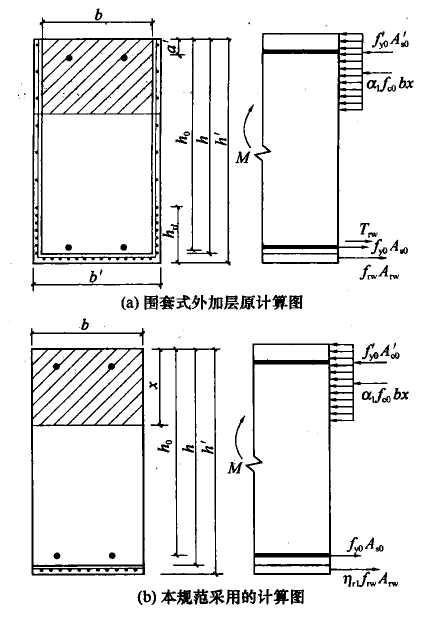

图13.2.3 受弯构件正截面承载力计算
13.2.4 当考虑二次受力影响时,钢丝绳网片的滞后应变εrw,0应按下式计算:
![]()
式中:M0k——加固前受弯构件验算截面上原作用的弯矩标准值;
Es0——原钢筋的弹性模量;
αrw——综合考虑受弯构件裂缝截面内力臂变化、钢筋拉应变不均匀以及钢筋排列影响的计算系数,按表13.2.4的规定采用。

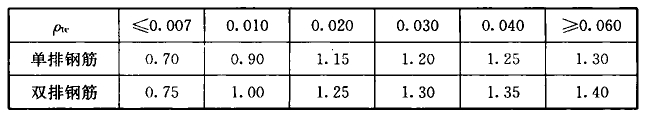

表13.2.4 计算系数αrw值
![]()
注:1 ρte为混凝土有效受拉截面的纵向受拉钢筋配筋率,即ρte=As0/Ate,Ate为有效受拉混凝土截面面积,按现行国家标准《混凝土结构设计规范》GB 50010的规定计算。
2 当原构件钢筋应力σs0≤150MPa,且ρte≤0.05时,表中αrw值可乘以调整系数0.9。
13.2.5 对翼缘位于受压区的T形截面受弯构件的受拉面粘结钢丝绳网-聚合物砂浆面层进行受弯加固时,应按本规范第13.2.1条至第13.2.4条的规定和现行国家标准《混凝土结构设计规范》GB 50010中关于T形截面受弯承载力的计算方法进行计算。
13.2.6 钢筋混凝土结构构件加固后,其正截面受弯承载力的提高幅度,不宜超过30%,当有可靠试验依据时,也不应超过40%;并且应验算其受剪承载力,避免因受弯承载力提高后而导致构件受剪破坏先于受弯破坏。
13.2.7 钢丝绳计算用的截面面积及参考质量,可按表13.2.7的规定值采用。

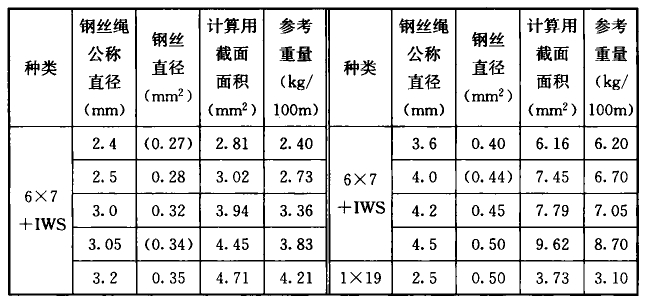

表13.2.7 钢丝绳计算用的截面面积及参考质量
![]() 注:括号内的钢丝直径为建筑结构加固非常用的直径。

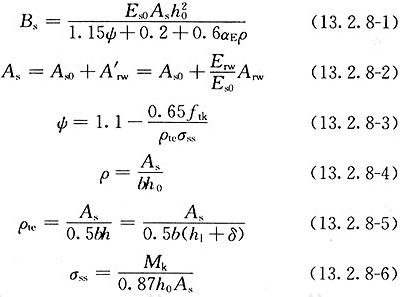

13.2.8 采用钢丝绳网片-聚合物砂浆面层加固的钢筋混凝土矩形截面受弯构件,其短期刚度Bs应按下列公式确定:
![]()
式中:Es0——原构件纵向受力钢筋的弹性模量(N/mm2);
As——结构加固后的钢筋换算截面面积(mm2); h0——加固后截面有效高度(mm); ψ——原构件纵向受拉钢筋应变不均匀系数;当ψ<0.2时,取ψ=0.2;当ψ>1.0时,取ψ=1.0; αE——钢筋弹性模量与混凝土弹性模量比值:αE=Es0/Ec; ρte——按有效受拉混凝土截面面积计算,并按纵向受拉配筋面积As确定的配筋率;当ρte小于0.01时,取ρte等于0.01; As0——原构件纵向受拉钢筋的截面面积(mm2); Arw——新增纵向受拉钢丝绳网片截面面积(mm2); A′rw——新增钢丝绳网片换算成钢筋后的截面面积(mm2); Erw——钢丝绳弹性模量(N/mm2); h——加固后截面高度(mm); h1——原截面高度(mm); δ——截面外加层厚度(mm); σss——截面受拉区纵向配筋合力点处的应力(N/mm2); Mk——按荷载效应标准组合计算的弯矩值(kN·m)。 条文说明
13.2.1 本条前4款的规定,是根据国内外目前试验研究成果制定的;第5款主要是出于简化计算目的而采用的近似方法。
13.2.2 如同本规范第9.2.2条及第10.2.2条一样,是为了控制“最大加固量”,防止出现“超筋”而采取的保证安全的措施,应在加固设计中得到执行。
13.2.3 表13.2.3的出处可参阅本规范第9.2.10条及第10.2.9条的说明。
13.2.6 参阅本规范第9.2.11条的说明。
|
