6.5 防止或减轻墙体开裂的主要措施

6.5.1 为防止墙体房屋因长度过大由于温差和砌体干缩引起墙体产生竖向整体裂缝，规定了伸缩缝的最大间距。考虑到石砌体、灰砂砖和混凝土砌块与砌体材料性能的差异，根据国内外有关资料和工程实践经验对上述砌体伸缩缝的最大间距予以折减。

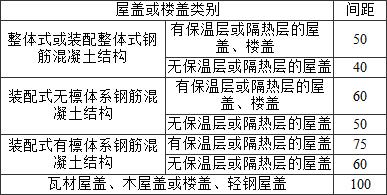

    按表6.5. 1设置的墙体伸缩缝，一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝。

6.5.2
    1 屋面设置保温、隔热层的规定不仅适用与设计，也适用于施工阶段，调查发现，一些砌体结构工程的混凝土屋面由于未对板材采取应有的防晒(冻)措施，混凝土构件在裸露环境下所产生的温度应力将顶层墙体拉裂现象，故也应对施工期的混凝土屋盖应采取临时的保温、隔热措施。
    2～8 为了防止和减轻由于钢筋混凝土屋盖的温度变化和砌体干缩变形以及其他原因引起的墙体裂缝，本次修编将国内外比较成熟的一些措施列出，使用者可根据自己的具体情况选用。
    对顶层墙体施加预应力的具体方法和构造措施如下：
    ①在顶层端开间纵墙墙体布置后张无粘结预应力钢筋，预应力钢筋可采用热轧HRB400钢筋，间距宜为400mm～600mm，直径宜为16mm～18mm，预应力钢筋的张拉控制应力宜为0.50～0.65f_yk，在墙体内产生0.35MPa～0.55MPa的有效压应力，预应力总损失可取25％；
    ②采用后张法施加预应力，预应力钢筋可采用扭矩扳手或液压千斤顶张拉，扭矩扳手使用前需进行标定,施加预应力时，砌体抗压强度及混凝土立方体抗压强度不宜低于设计值的80％；
    ③预应力钢筋下端(固定端)可以锚固于下层楼面圈梁内，锚固长度不宜小于30d，预应力钢筋上端(张拉端)可采用螺丝端杆锚具锚固于屋面圈梁上，屋面圈梁应进行局部承压验算；
    ④预应力钢筋应采取可靠的防锈措施，可直接在钢筋表面涂刷防腐涂料、包缠防腐材料等措施。
    防止墙体裂缝的措施尚在不断总结和深化，故不限于所列方法。当有实践经验时，也可采用其他措施。

6.5.4 本条原是考虑到蒸压灰砂砖、混凝土砌块和其他非烧结砖砌体的干缩变形较大，当实体墙长超过5m时，往往在墙体中部出现两端小、中间大的竖向收缩裂缝，为防止或减轻这类裂缝的出现，而提出的一条措施。该项措施也适合于其他墙体材料设计时参考使用，因此此次修编，去掉了墙体材料的限制。

6.5.5 本条原是根据混凝土砌块房屋在这些部位易出现裂缝，并参照一些工程设计经验和标通图，提出的有关措施。该项措施也可供其他墙体材料设计时参考使用，因此此次修编，去掉了混凝土砌块房屋的限制。

6.5.6 由于填充墙与框架柱、梁的缝隙采用了聚苯乙烯泡沫塑料板条或聚氨酯发泡材料充填，且用硅酮胶或其他弹性密封材料封缝，为防止该部位裂缝的显现，亦采用耐久、耐看的缝隙装饰条进行建筑构造处理。

6.5.7 关于控制缝的概念主要引自欧、美规范和工程实践。它主要针对高收缩率砌体材料。如非烧结砖和混凝土砌块，其干缩率为0.2mm/m～0.4mm/m，是烧结砖的2～3倍。因此按对待烧结砖砌体结构的温度区段和抗裂措施是远远不够的。在本规范6.2节的不少条的措施是针对这个问题的，亦显然是不完备的。按照欧美规范，如英国规范规定，对黏土砖砌体的控制间距为10m～15m，对混凝土砌块和硅酸盐砖(本规范指的是蒸压灰砂砖、粉煤灰砖等)砌体一般不应大于6m；美国混凝土协会(ACI)规定，无筋砌体的最大控制缝间距为12m～18m，配筋砌体的控制缝不超过30m。这远远超过我国砌体规范温度区段的间距。这也是按本规范的温度区段和有关抗裂构造措施不能消除在砌体房屋中裂缝的一个重要原因。控制缝是根据砌体材料的干缩特性，把较长的砌体房屋的墙体划分成若干个较小的区段，使砌体因温度、干缩变形引起的应力或裂缝很小，而达到可以控制的地步，故称控制缝(control joint)。控制缝为单墙设缝，不同我国普遍采用的双墙温度缝。该缝沿墙长方向能自己伸缩，而在墙体出平面则能承受一定的水平力。因此该缝材料还对防水密封有一定要求。关于在房屋纵墙上，按本条规定设缝的理论分析是这样的；房屋墙体刚度变化、高度变化均会引起变形突变，正是裂缝的多发处，而在这些位置设置控制缝就解决了这个问题，但随之提出的问题是，留控制缝后对砌体房屋的整体刚度有何影响，特别是对房屋的抗震影响如何，是个值得关注的问题。哈尔滨工业大学对一般七层砌体住宅，在顶层按10m左右在纵墙的门或窗洞部位设置控制缝进行了抗震分析，其结论是：控制缝引起的墙体刚度降低很小，至少在低烈度区，如不大于7度情况下，是安全可靠的。控制缝在我国因系新作法，在实施上需结合工程情况设置控制缝和适合的嵌缝材料。这方面的材料可参见《现代砌体结构—全国砌体结构学术会议论文集》(中国建筑工业出版社2000)。本条控制缝宽度取值是参照美国规范ACI 530.1—05/ASCE 6—05/TMS 602—05的规定。

6.5.8 根据夹心墙热效应及叶墙间的变形性差异(内叶墙受到外叶墙保护、内、外叶墙间变形不同)使外叶墙更易产生裂缝的特点，规定了这种墙体设置控制缝的间距。
