11.5 构造要求

11.5.1 铝合金屋面板和墙面板的厚度宜取0.6～3.0mm。铝合金面板宜采用长尺寸板材，以减少板长方向的搭接。
11.5.2 铝合金面板长度方向的搭接端必须与檩条、支座、墙梁等支承构件有可靠的连接（图11.5.2），搭接部位应设置防水堵头，搭接处可采用焊接或泛水板，搭接部分长度方向中心宜与支承构件形心对齐，搭接长度 a 不宜小于下列限值：
    波高不小于70mm的高波屋面铝合金板：350mm；
    波高小于70mm的屋面铝合金板：屋面坡度小于1/10时，取250mm；屋面坡度不小于1/10时，取200mm；
    墙面铝合金板：120mm。

图11.5.2 铝合金面板搭接图

11.5.3 铝合金屋面板侧向可采用搭接、扣合或咬合等方式进行连接。当侧向采用搭接式连接时，连接件宜采用带有防水密封胶垫的自攻螺钉。宜搭接一波，特殊要求时可搭接两波。搭接处应用连接件紧固，连接件应设置在波峰上。对于高波铝合金板，连接件间距宜为700～800mm；对于低波铝合金板，连接件间距宜为300～400mm。采用扣合式或咬合式连接时，应在檩条上设置与铝合金板波形板相配套的专门固定支座，固定支座和檩条用自攻螺钉或射钉连接，铝合金板应搁置在固定支座上（图11.5.3）。两片铝合金板的侧边应确保在风吸力等因素作用下的扣合或咬合连接可靠。

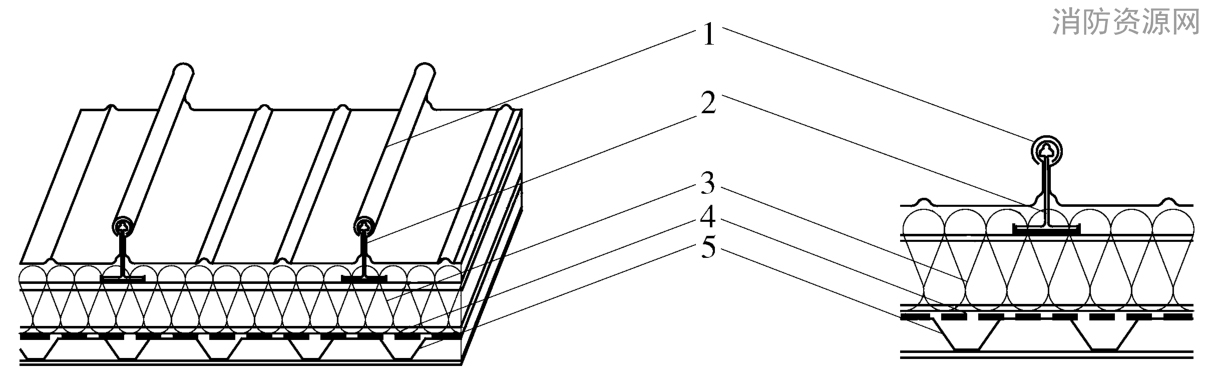

图11.5.3 固定支座连接
1-铝合金面板；2-支托；3-绝热保温层；4-隔气层；5-压型钢板

11.5.4 铝合金墙面板之间的侧向连接宜采用搭接连接，宜搭接一个波峰，板与板的连接件可设在波峰，亦可设在波谷。连接件宜采用带有防水密封胶垫的自攻螺钉。
