9.2 设计计算

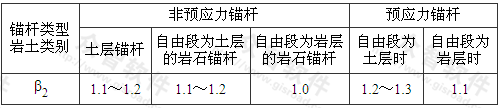

9.2.2 挡墙侧向压力大小与岩土力学性质、墙高、支护结构形式及位移方向和大小等因素有关。根据挡墙位移的方向及大小，其侧向压力可分为主动土压力、静止土压力和被动土压力。由于锚杆挡墙构造特殊，侧向压力的影响因素更为复杂，例如：锚杆变形量大小、锚杆是否加预应力、锚杆挡土墙的施工方案等都直接影响挡墙的变形，使土压力发生变化；同时，挡土板、锚杆和地基间存在复杂的相互作用关系，因此目前理论上还未有准确的计算方法如实反映各种因素对锚杆挡墙的侧向压力的影响。从理论分析和实测资料看，土质边坡锚杆挡墙的土压力大于主动土压力，采用预应力锚杆挡墙时土压力增加更大，本规范采用土压力增大系数β来反映锚杆挡墙侧向压力的增大。岩质边坡变形小，应力释放较快，锚杆对岩体约束后侧向压力增大不明显，故对非预应力锚杆挡墙不考虑侧压力增大，预应力锚杆考虑1.1的增大值。

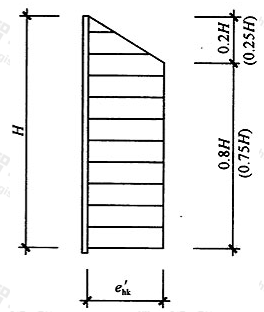

9.2.3～9.2.5 从理论分析和实测结果看，影响锚杆挡墙侧向压力分布图形的因素复杂，主要为填方或挖方、挡墙位移大小与方向、锚杆层数及弹性大小、是否采用逆作施工方法、墙后岩土类别和硬软等情况。不同条件时分布图形可能是三角形、梯形或矩形，仅用侧向压力随深度成线性增加的三角形应力图已不能反映许多锚杆挡墙侧向压力的实际情况。本规范第9.2.5条对满足特定条件时的应力分布图形作了梯形分布规定，与国内外工程实测资料和相关标准一致。主要原因为逆作施工法的锚杆对边坡变形约束作用、支撑作用及岩石和硬土的竖向拱效应明显，使边坡侧向压力向锚固点传递，造成矩形应力分布图形与有支撑时基坑土压力呈矩形、梯形分布图形不同。反之，上述条件以外的非硬土边坡宜采用库仑三角形应力分布图形或地区经验图形。
9.2.7、9.2.8 锚杆挡墙与墙后岩土体是相互作用、相互影响的一个整体，其结构内力除与支护结构的刚度有关外，还与岩土体的变形有关，因此要准确计算是较为困难的。根据目前的研究成果，可按连续介质理论采用有限元、边界元及弹性支点法等方法进行较精确的计算。但在实际工程中，也有采用等值梁法或静力平衡法等进行近似计算。
    在平面分析模型中弹性支点法根据连续梁理论，考虑支护结构与其后岩土体的变形协调，其计算结果较为合理，因此规范推荐此方法。等值梁法或静力平衡法假定上部锚杆施工后开挖下部边坡时上部分的锚杆内力保持不变，并且在锚杆处为不动点，不能反映挡墙实际受力特点。因锚杆受力后将产生变形，支护结构刚度也较小，属柔性结构。但在锚固点变形较小时其计算结果能满足工程需要，且其计算较为简单。因此对岩质边坡及较坚硬的土质边坡，也可作为近似方法。对较软弱土的边坡，宜采用弹性支点法或其他较精确的方法。
9.2.9 挡板为支承于竖肋上的连续板或简支板、拱构件，其设计荷载按板的位置及标高处的岩土压力值确定，这是常规的能保证安全的设计方法。大量工程实测值证实，挡土板的实际应力值存在小于设计值的情况，其主要原因是挡土板后的岩土存在拱效应，岩土压力部分荷载通过“拱作用”直接传至肋柱上，从而减少作用在挡土板上荷载。影响“拱效应”的因素复杂，主要与岩土密实性、排水情况、挡板的刚度、施工方法和力学参数等因素有关。目前理论研究还不能作出定量的计算，一些地区主要是采取工程类比的经验方法，相同的地质条件、相同的板跨，采用定量的设计用料。本条按以上原则对于存在“拱效应”较强的岩石和土质密实且排水可靠的挖方挡墙，可考虑两肋间岩土“卸荷拱”的作用。设计者应根据地区工程经验考虑荷载减小效应。完整的硬质岩荷载减小效应明显，反之极软岩及密实性较高的土荷载减小效果稍差；对于软弱土和填方边坡，无可靠地区经验时不宜考虑“卸荷拱”作用。
9.2.11 锚杆挡墙的整体稳定性验算包括内部稳定和外部稳定两方面的验算。
    内部稳定是指锚杆锚固段与支护结构基础假想支点之间滑动面的稳定验算，可结合本规范第5章的有关规定，并参考国家现行相关规范关于土钉墙稳定计算方法进行验算。
    外部稳定是指支护结构、锚杆和包括锚固段岩土体在内的岩土体的整体稳定，可结合本规范第5章的有关规定，采用圆弧法验算边坡的整体稳定。
