11.2 设计计算

11.2.1 土质边坡采用重力式挡墙高度不小于5m时，主动土压力宜按本规范第6.2节计算的主动土压力值乘以增大系数确定。挡墙高度5m～8m时增大系数宜取1.1，挡墙高度大于8m时增大系数宜取1.2。
11.2.2 重力式挡墙设计应进行抗滑移和抗倾覆稳定性验算。当挡墙地基软弱、有软弱结构面或位于边坡坡顶时，还应按本规范第5章有关规定进行地基稳定性验算。

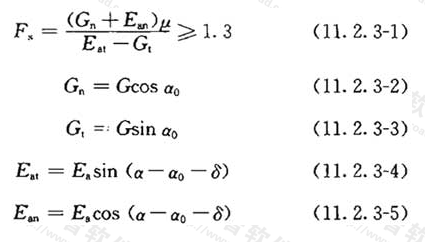

11.2.3 重力式挡墙的抗滑移稳定性应按下列公式验算(图11.2.3)：

图11.2.3 挡墙抗滑移稳定性验算

式中：E_a——每延米主动岩土压力合力(kN/m)；
      F_s——挡墙抗滑移稳定系数；
      G——挡墙每延米自重(kN/m)；
      α——墙背与墙底水平投影的夹角(°)；
      α₀——挡墙底面倾角(°)；
      δ——墙背与岩土的摩擦角(°)，可按本规范的表6.2.3选用；
      μ——挡墙底与地基岩土体的摩擦系数，宜由试验确定，也可按表11.2.3选用。

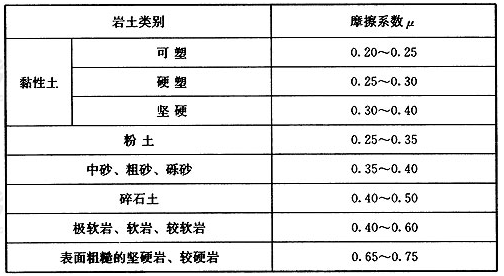

表11.2.3 岩土与挡墙底面摩擦系数μ

11.2.4 重力式挡墙的抗倾覆稳定性应按下列公式进行验算(图11.2.4)：

图11.2.4 挡墙抗倾覆稳定性验算

z_f＝z－btanα₀       （11.2.4-5）

式中：F_t——挡墙抗倾覆稳定系数；
      b——挡墙底面水平投影宽度(m)；
      χ₀——挡墙中心到墙趾的水平距离(m)；
      z——岩土压力作用点到墙踵的竖直距离(m)。
11.2.5 地震工况时，重力式挡墙的抗滑移稳定系数不应小于1.10，抗倾覆稳定性不应小于1.30。
11.2.6 重力式挡墙的地基承载力和结构强度计算，应符合国家现行有关标准的规定。
