7.3 混凝土配合比

7.3.1 混凝土配合比设计应经试验确定，并应符合下列规定：
    1 应在满足混凝土强度、耐久性和工作性要求的前提下，减少水泥和水的用量；
    2 当有抗冻、抗渗、抗氯离子侵蚀和化学腐蚀等耐久性要求时，尚应符合现行国家标准《混凝土结构耐久性设计规范》GB/T 50476的有关规定；
    3 应分析环境条件对施工及工程结构的影响；
    4 试配所用的原材料应与施工实际使用的原材料一致。
7.3.2 混凝土的配制强度应按下列规定计算：
    1 当设计强度等级低于C60时，配制强度应按下式确定：

式中：f_cu,0——混凝土的配制强度（MPa）；
           f_cu,k——混凝土立方体抗压强度标准值（MPa）；
           σ——混凝土强度标准差（MPa），应按本规范第7.3.3条确定。

    2 当设计强度等级不低于C60时，配制强度应按下式确定：

7.3.3 混凝土强度标准差应按下列规定计算确定：

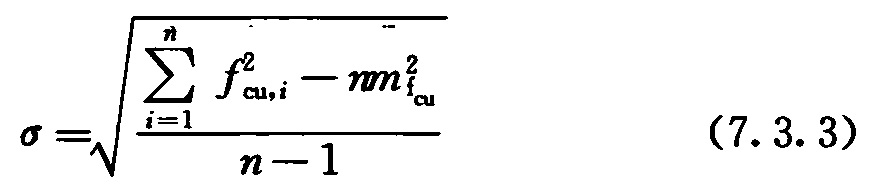

    1 当具有近期的同品种混凝土的强度资料时，其混凝土强度标准差σ应按下列公式计算：

式中：f_cu,i——第i组的试件强度（MPa）；
           mf_cu——n组试件的强度平均值（MPa）；
           n——试件组数，n值不应小于30。

    2 按本条第1款计算混凝土强度标准差时：强度等级不高于C30的混凝土，计算得到的σ大于等于3.0MPa时，应按计算结果取值；计算得到的σ小于3.0MPa时，σ应取3.0MPa。强度等级高于C30且低于C60的混凝土，计算得到的σ大于等于4.0MPa时，应按计算结果取值；计算得到的σ小于4.0MPa时，σ应取4.0MPa。
    3 当没有近期的同品种混凝土强度资料时，其混凝土强度标准差σ可按表7.3.3取用。

表7.3.3 混凝土强度标准差σ值（MPa）

7.3.4 混凝土的工作性指标应根据结构形式、运输方式和距离、泵送高度、浇筑和振捣方式，以及工程所处环境条件等确定。
7.3.5 混凝土最大水胶比和最小胶凝材料用量，应符合现行行业标准《普通混凝土配合比设计规程》JGJ 55的有关规定。
7.3.6 当设计文件对混凝土提出耐久性指标时，应进行相关耐久性试验验证。
7.3.7 大体积混凝土的配合比设计，应符合下列规定：
    1 在保证混凝土强度及工作性要求的前提下，应控制水泥用量，宜选用中、低水化热水泥，并宜掺加粉煤灰、矿渣粉；
    2 温度控制要求较高的大体积混凝土，其胶凝材料用量、品种等宜通过水化热和绝热温升试验确定；
    3 宜采用高性能减水剂。
7.3.8 混凝土配合比的试配、调整和确定，应按下列步骤进行：
    1 采用工程实际使用的原材料和计算配合比进行试配。每盘混凝土试配量不应小于20L；
    2 进行试拌，并调整砂率和外加剂掺量等使拌合物满足工作性要求，提出试拌配合比；
    3 在试拌配合比的基础上，调整胶凝材料用量，提出不少于3个配合比进行试配。根据试件的试压强度和耐久性试验结果，选定设计配合比；
    4 应对选定的设计配合比进行生产适应性调整，确定施工配合比；
    5 对采用搅拌运输车运输的混凝土，当运输时间较长时，试配时应控制混凝土坍落度经时损失值。
7.3.9 施工配合比应经技术负责人批准。在使用过程中，应根据反馈的混凝土动态质量信息对混凝土配合比及时进行调整。
7.3.10 遇有下列情况时，应重新进行配合比设计：
    1 当混凝土性能指标有变化或有其他特殊要求时；
    2 当原材料品质发生显著改变时；
    3 同一配合比的混凝土生产间断三个月以上时。
