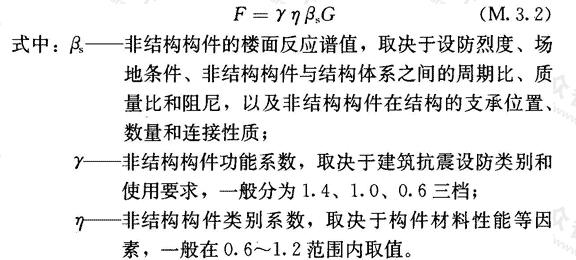

M.3 建筑构件和建筑附属设备抗震计算的楼面谱方法

    非结构抗震设计的楼面谱，即从具体的结构及非结构所在的楼层在地震下的运动(如实际加速度记录或模拟加速度时程)得到具体的加速度谱，体现非结构动力特性对所处环境(场地条件、结构特性、非结构位置等)地震反应的再次放大效果。对不同的结构或同一结构的不同楼层，其楼面谱均不相同，在与结构体系主要振动周期相近的若干周期段，均有明显的放大效果。下面给出北京长富宫的楼面谱，可以看到上述特点。
    北京长富宫为地上25层的钢结构，前六个自振周期为3.45s、1.15s、0.66s、0.48s、0.46s、0.35s。采用随机振动法计算的顶层楼面反应谱如图29所示，说明非结构的支承条件不同时，与主体结构的某个振型发生共振的机会是较多的。

图29 长富宫顶层的楼面反应谱
