附录A 输油管道工程与上下游相关企业及设施的界面划分

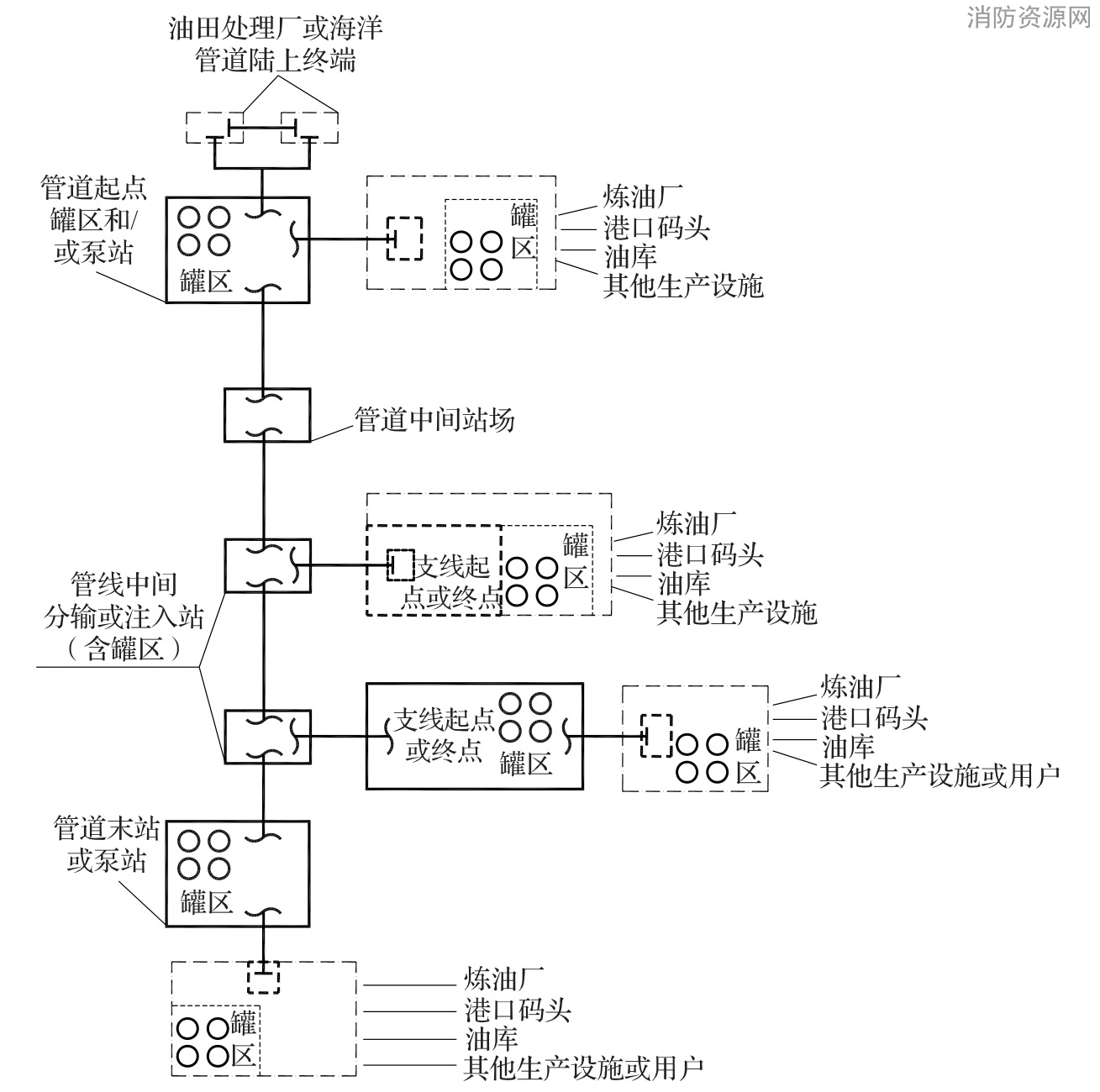

图A.0.1 输油管道工程与上下游相关企业及设施的界面划分

本规范范围内的管道；
本规范范围内的管道连续区或延长区；
本规范范围内的管道起点或终点；
油田处理厂、海洋管道陆上终端、炼油厂、油库、港口码头、其他生产设施或用户与管道工程相关联的设施场地范围；
管道工程建设在依托的炼油厂、油库、港口码头、其他生产设施或用户场区内的设施场地边界；
油田处理厂、海洋管道陆上终端、炼油厂、油库、港口码头、其他生产设施或用户的场区边界；
    注：线路与站场边界为围墙外2m。
