附录A （规范性附录）管路连接件型式尺寸

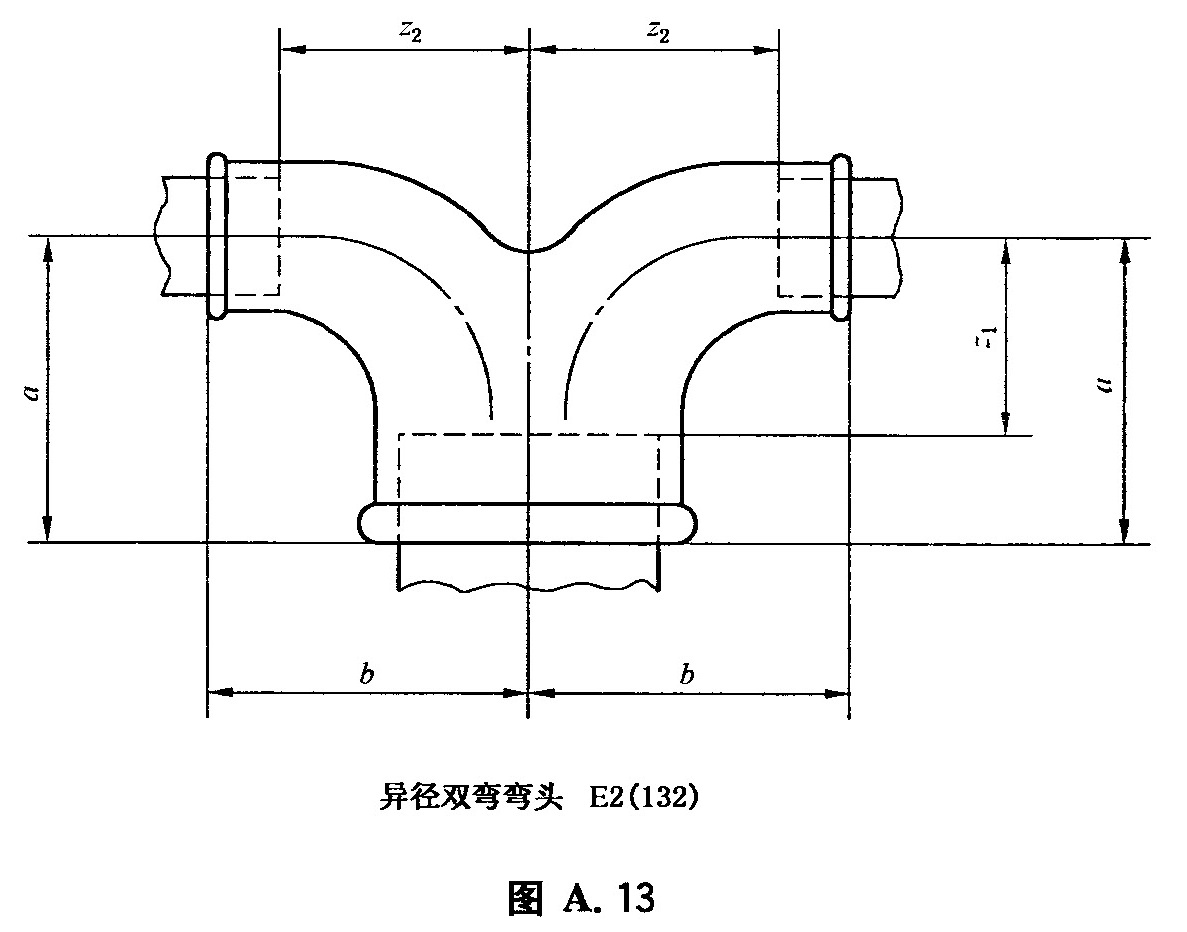

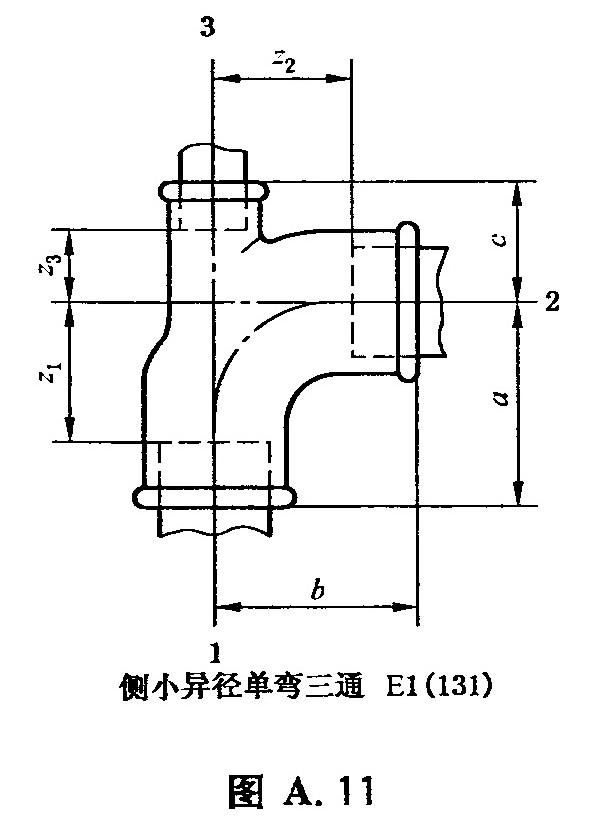

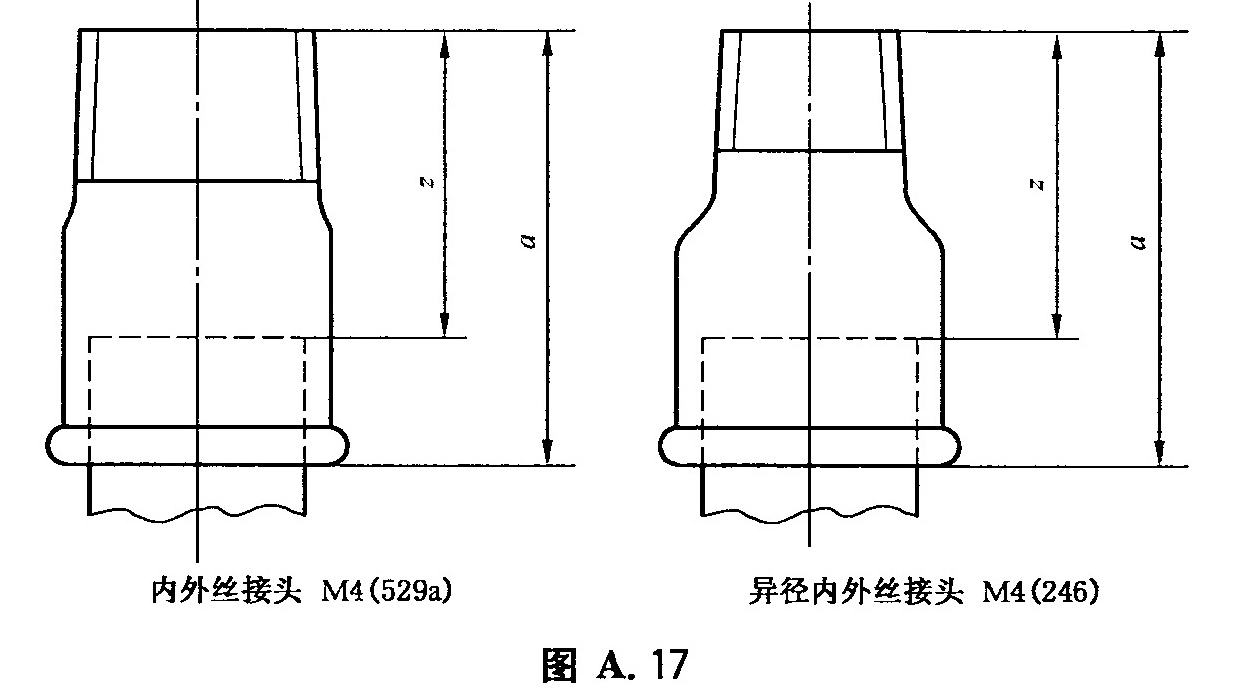

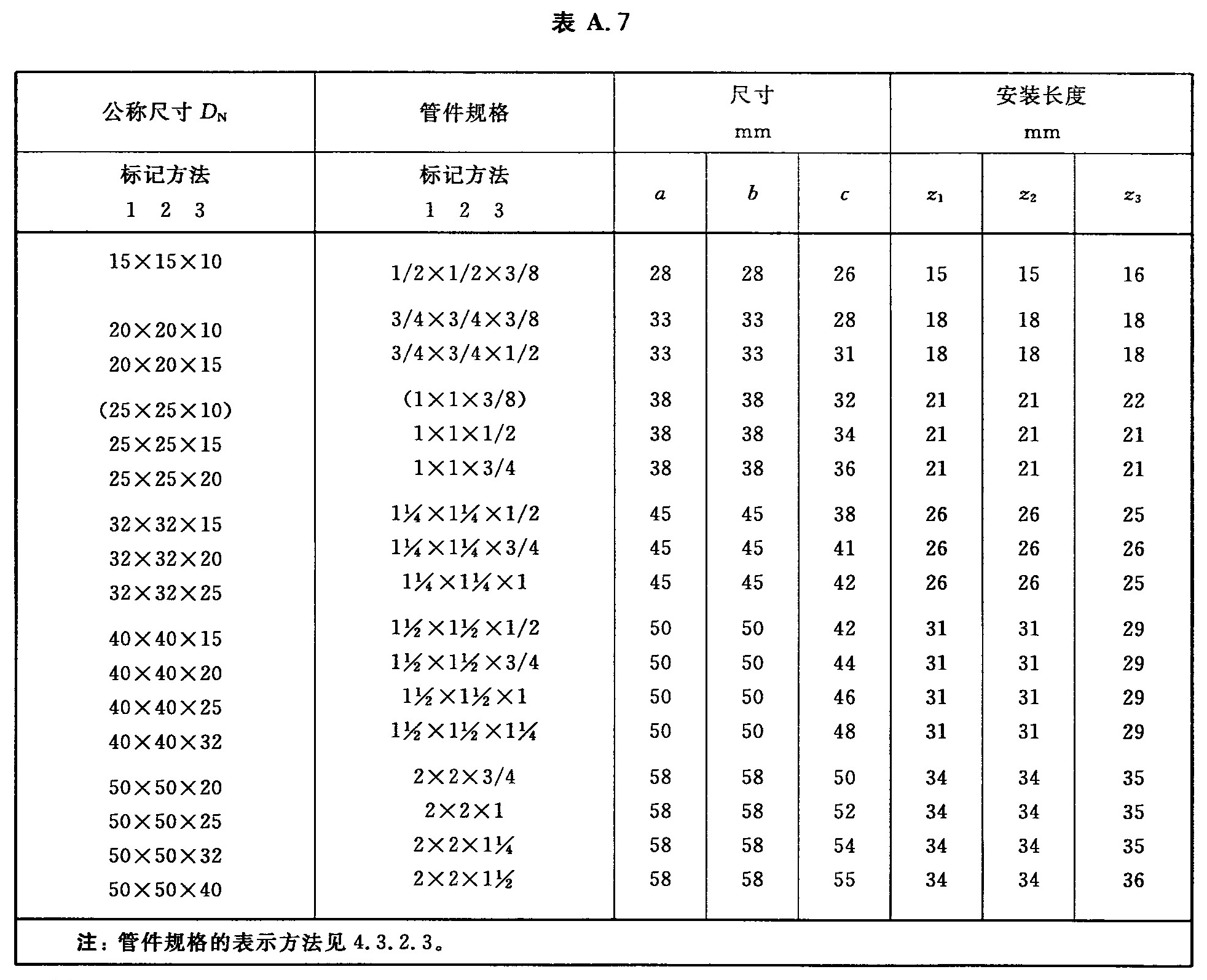

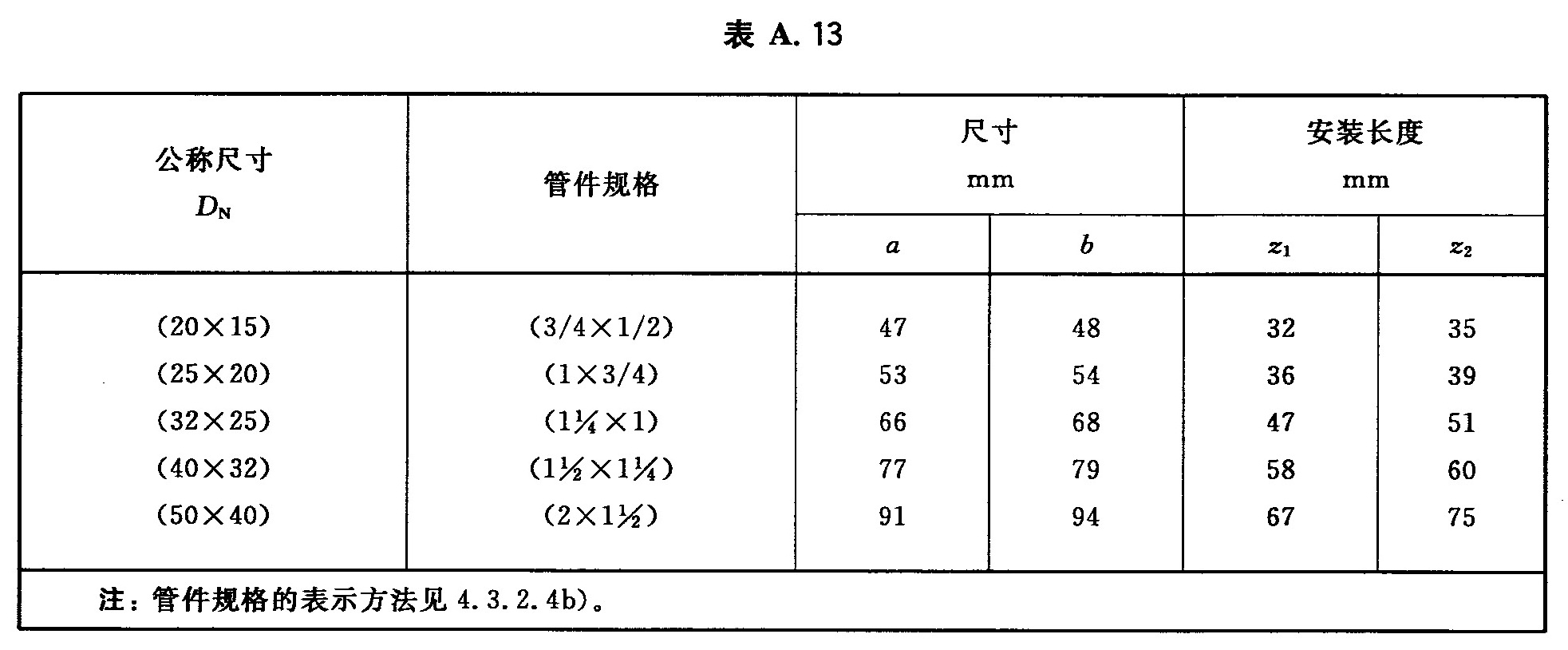

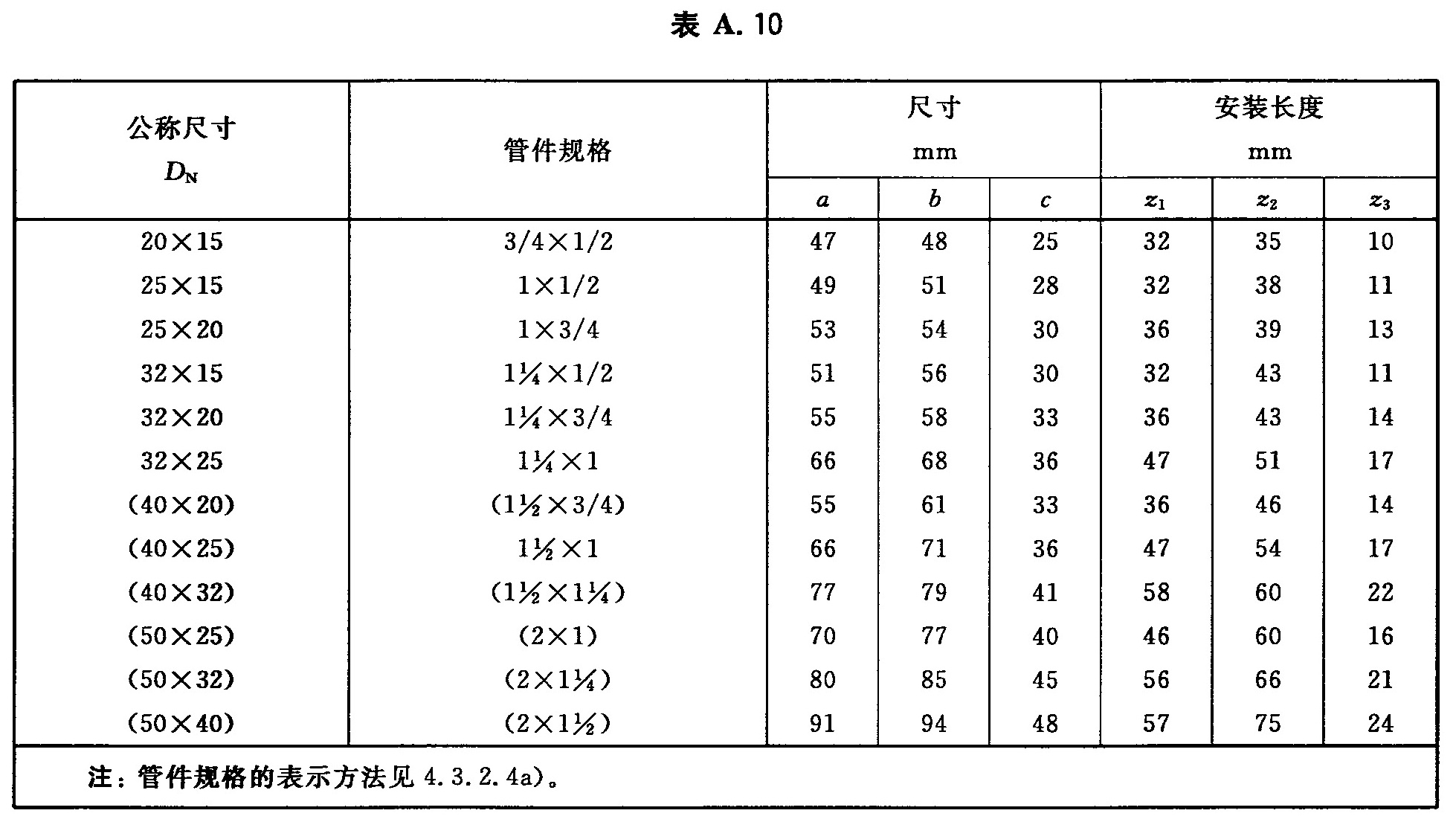

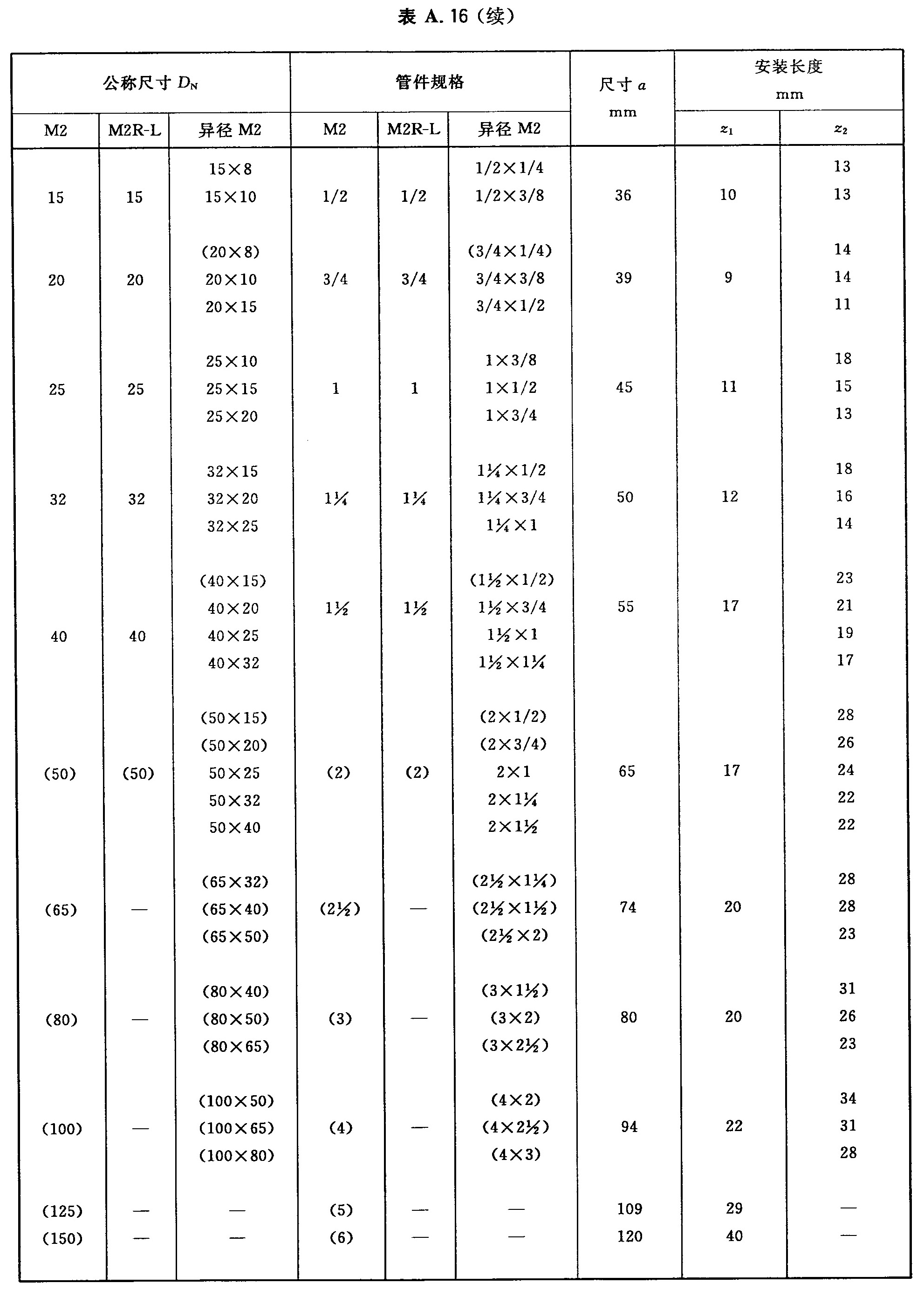

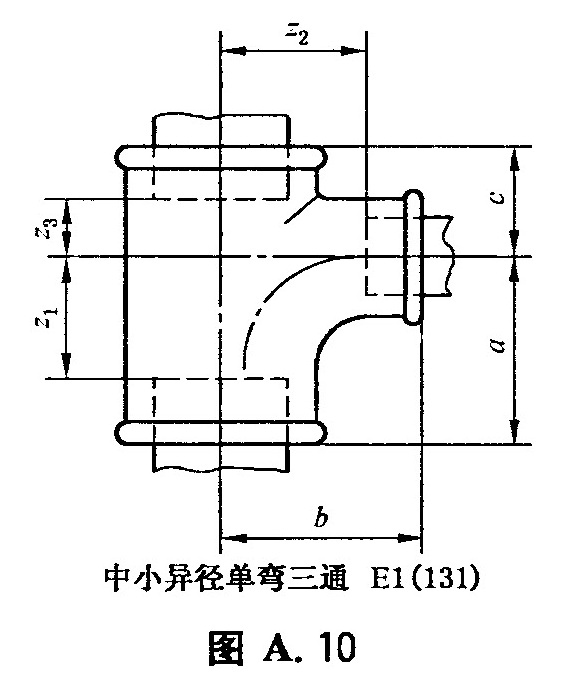

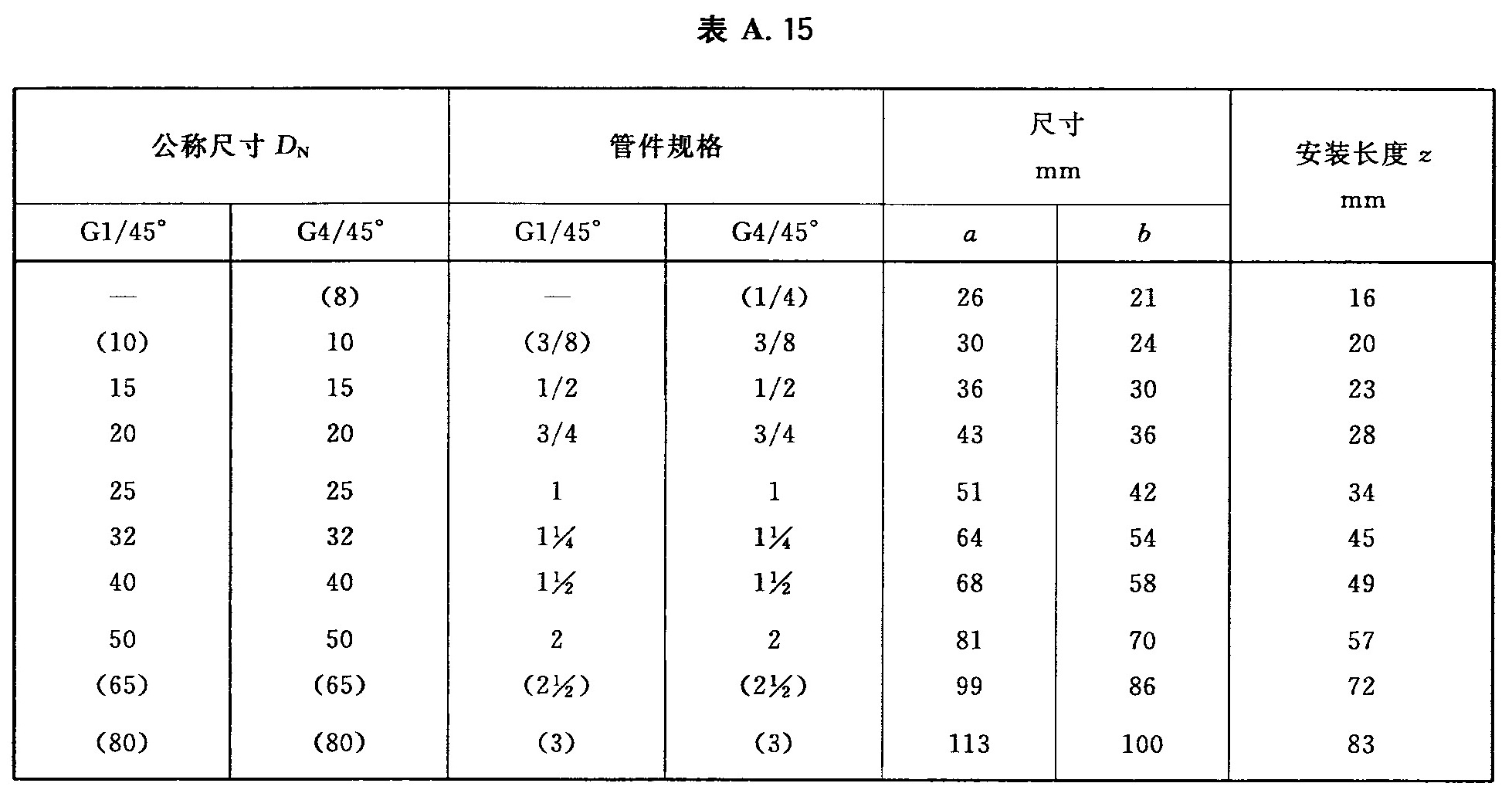

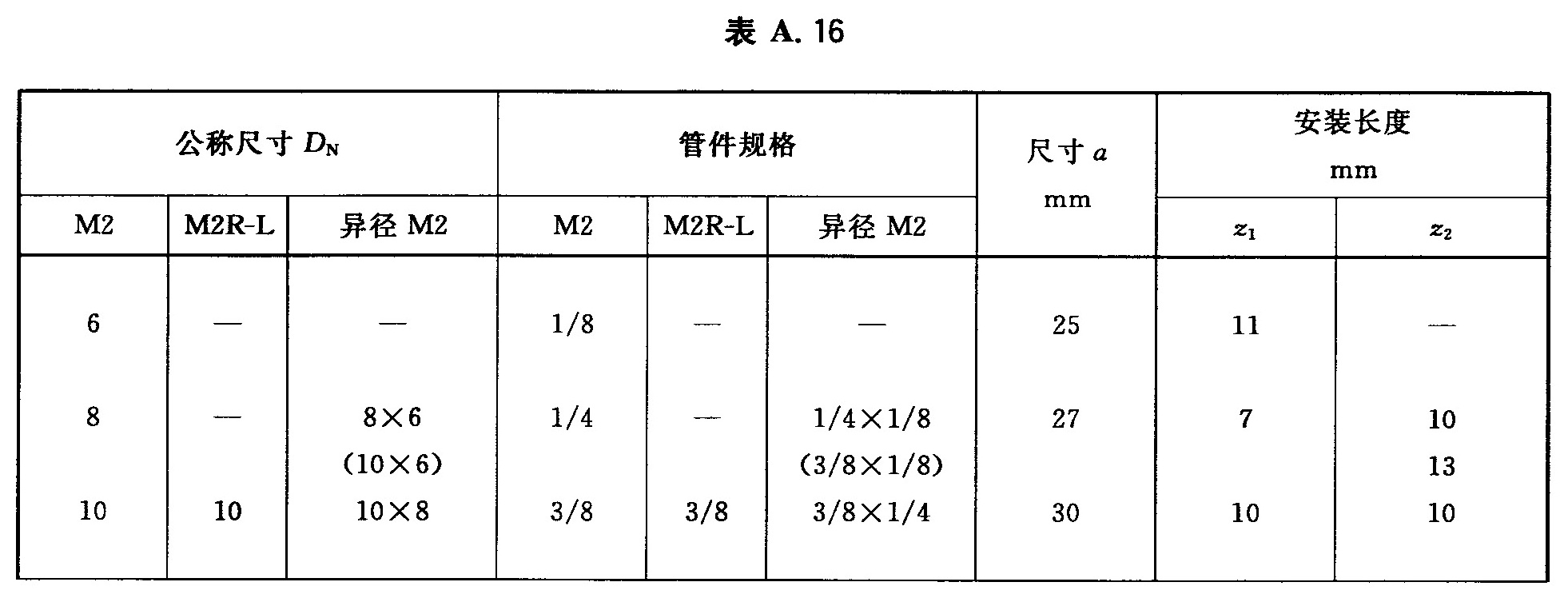

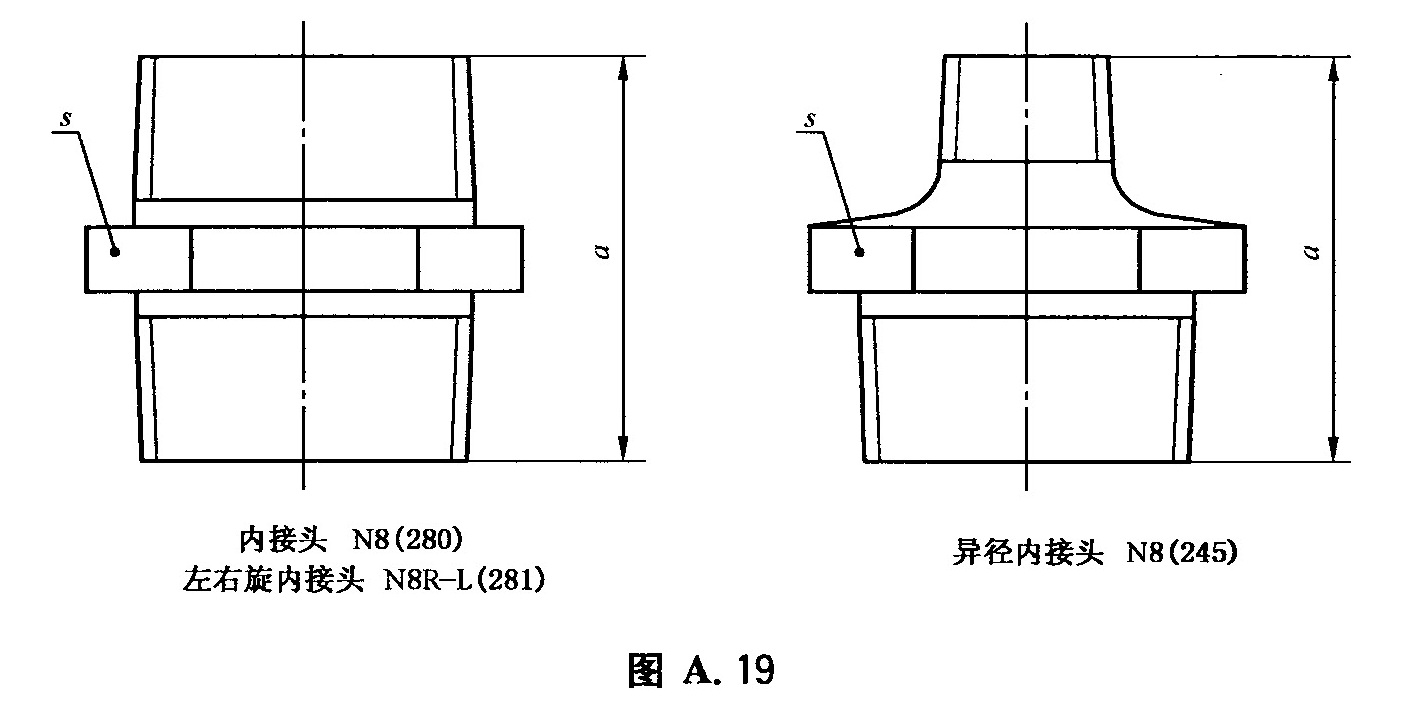

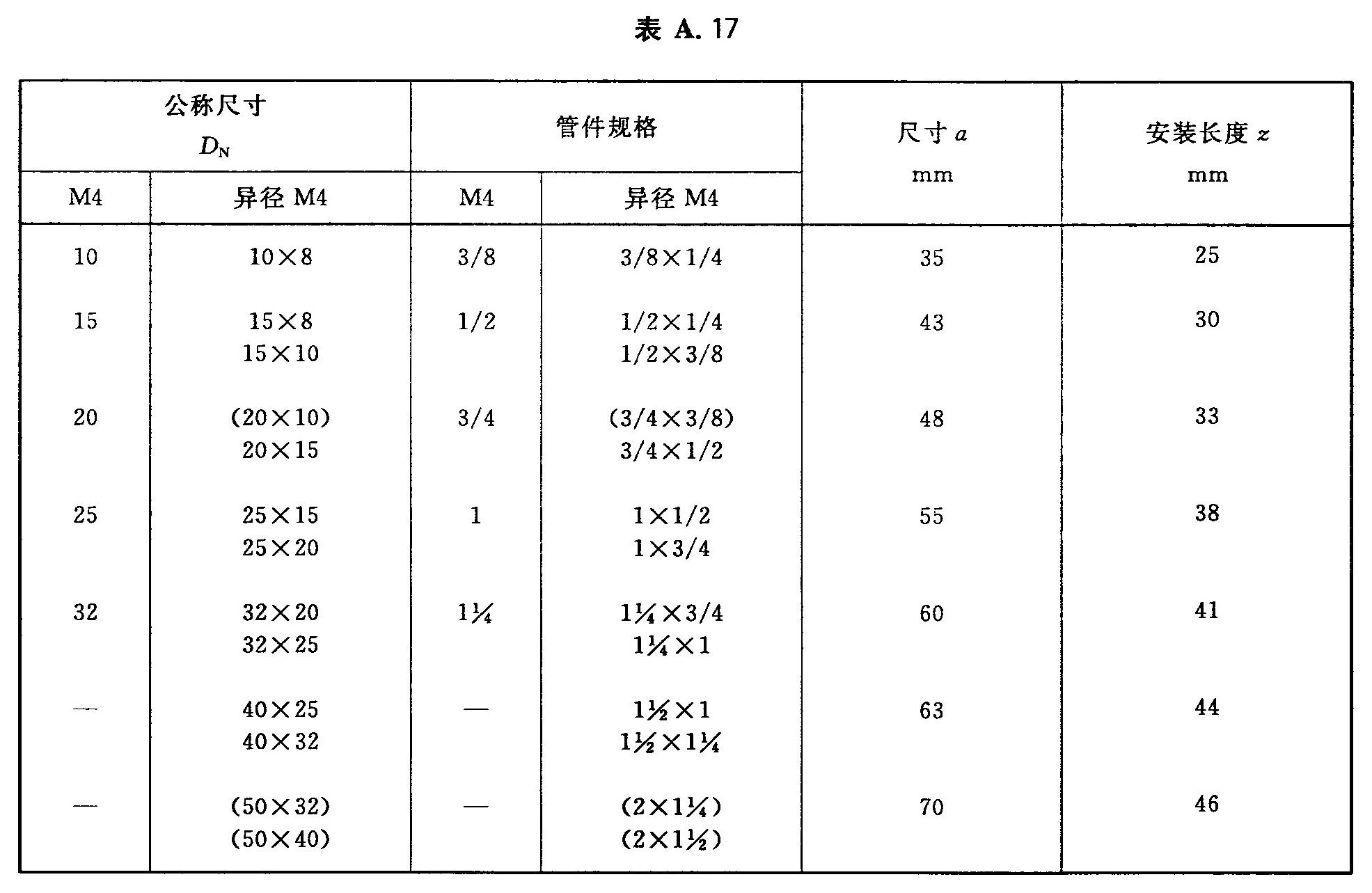

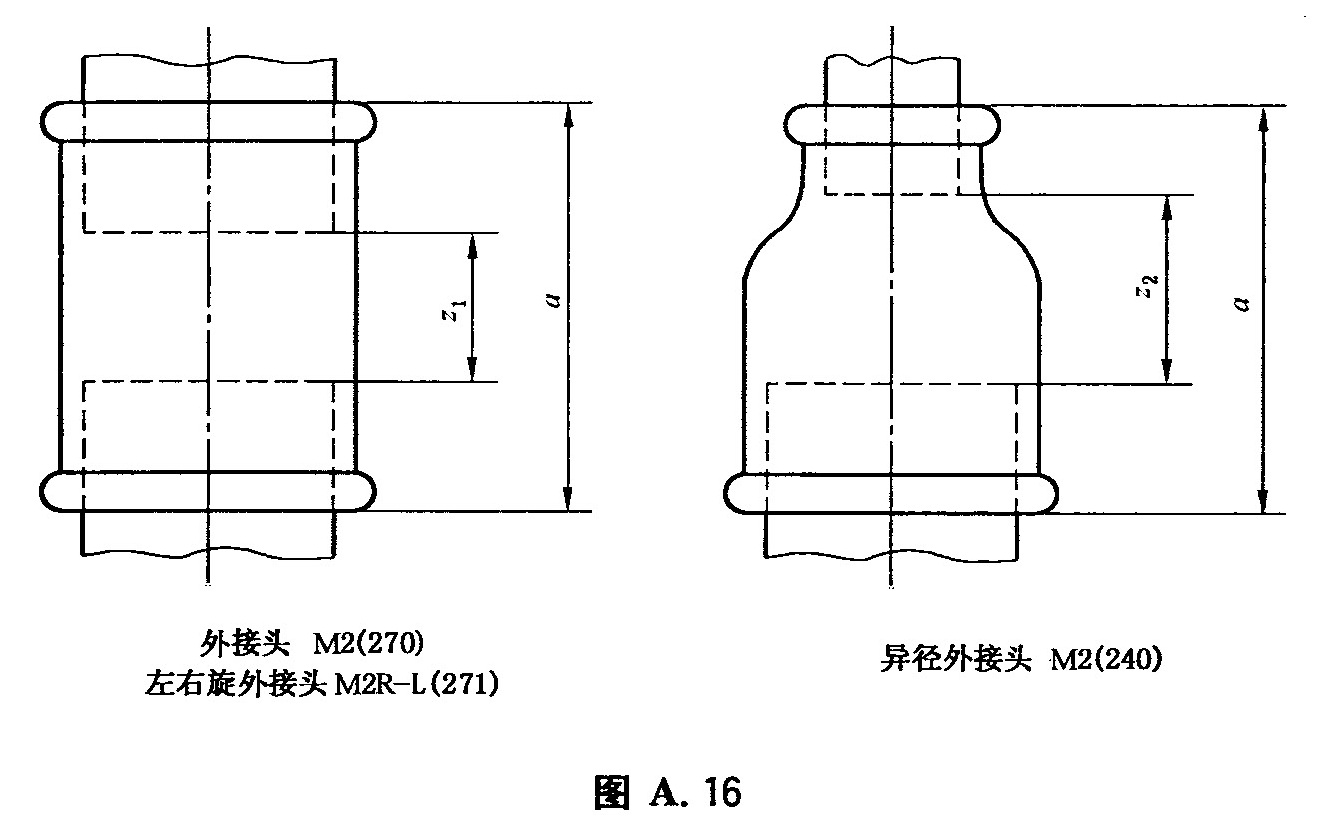

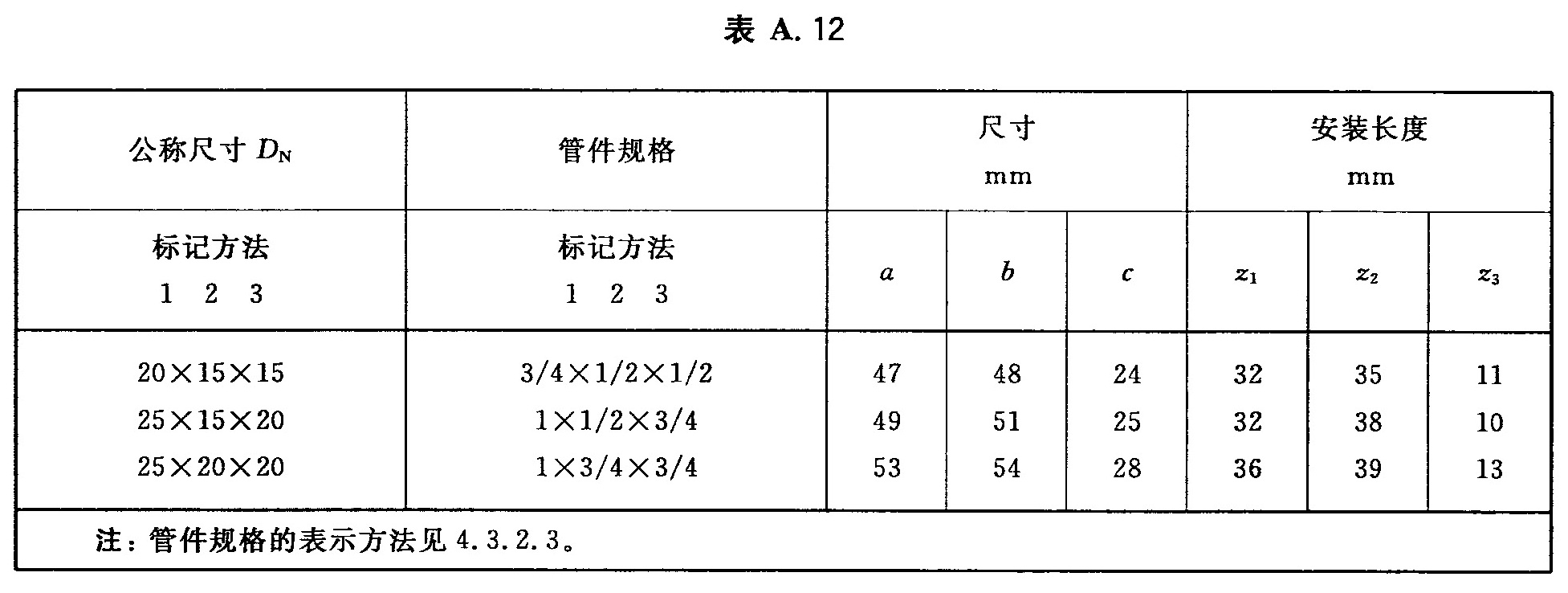

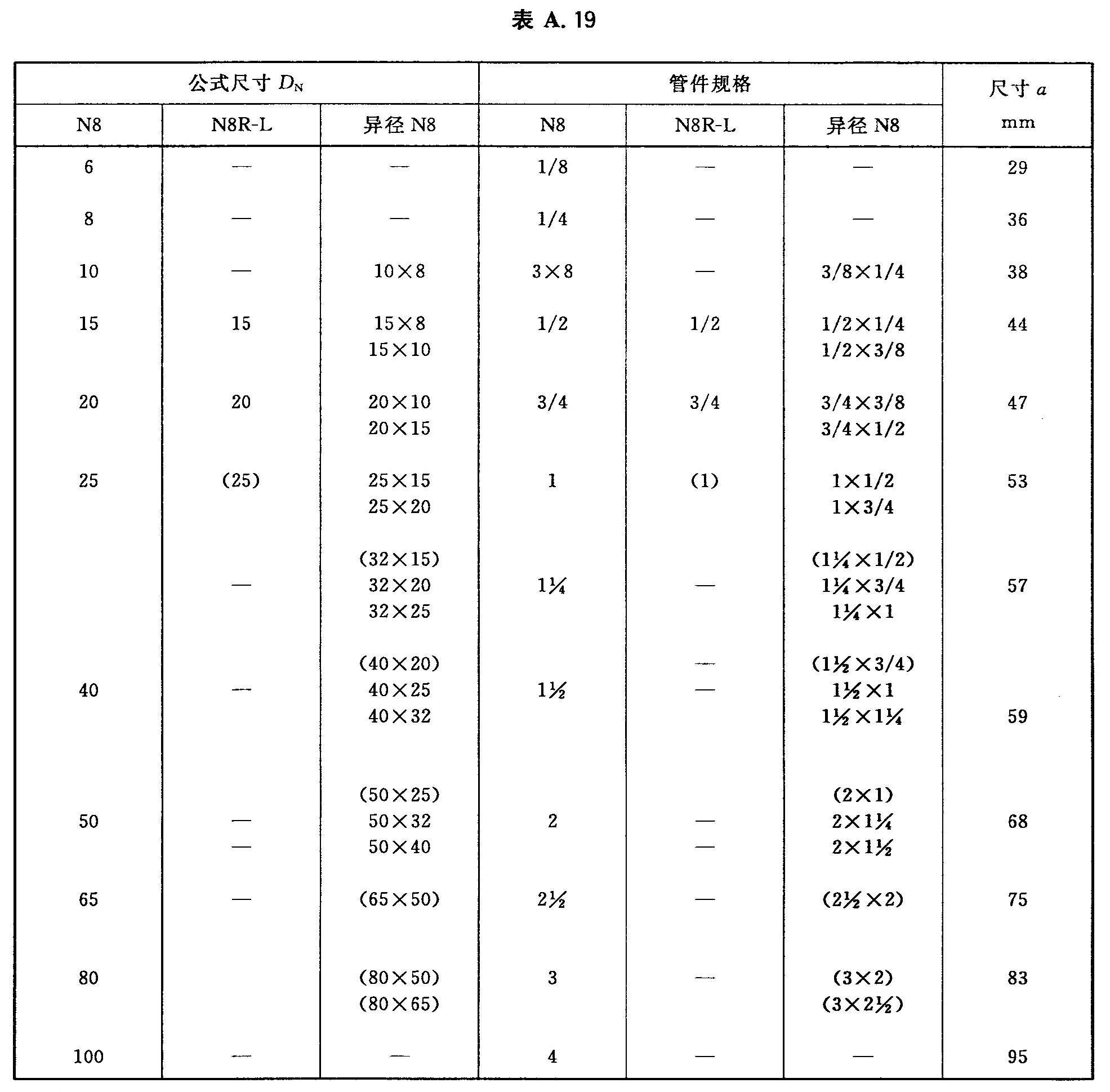

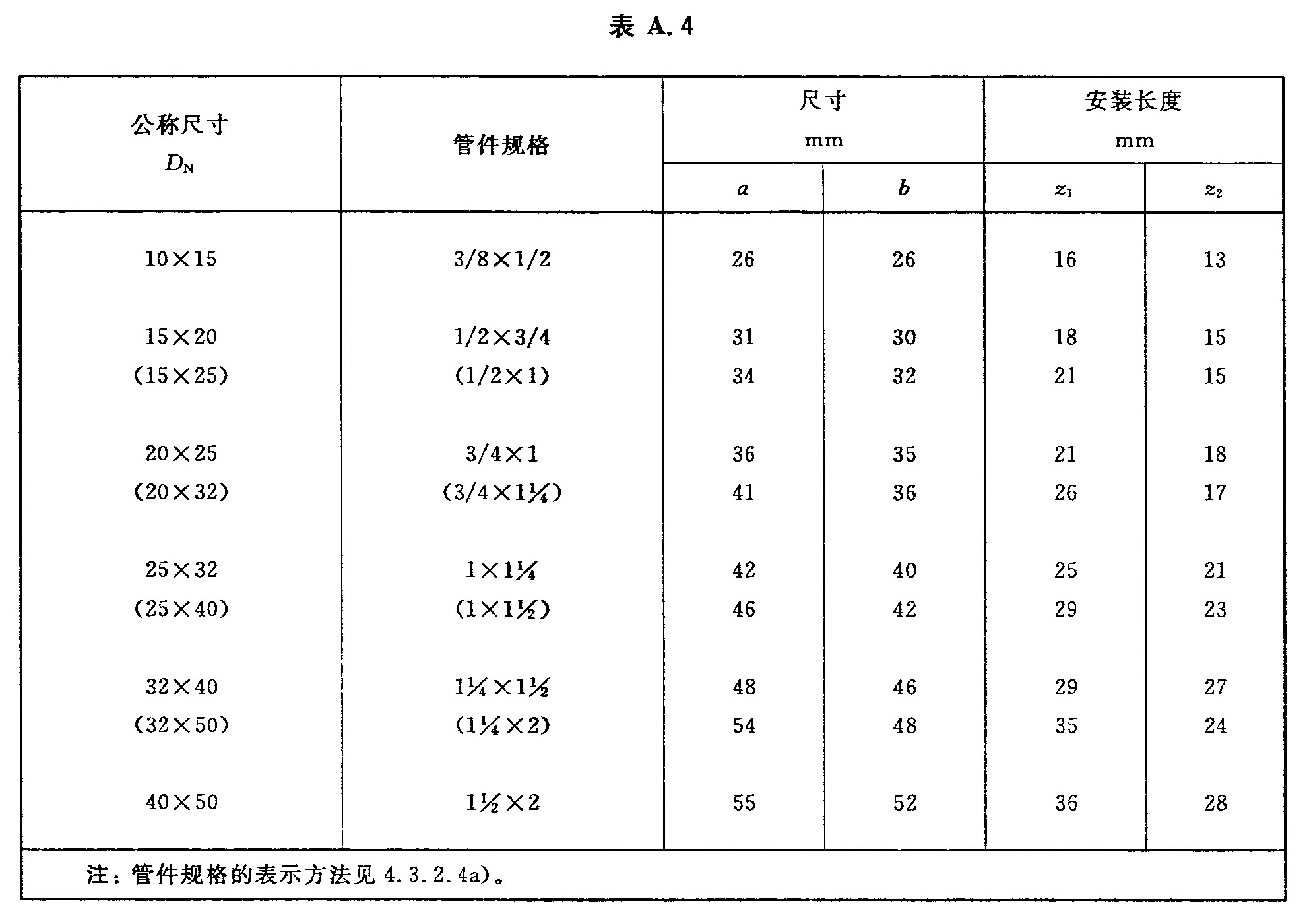

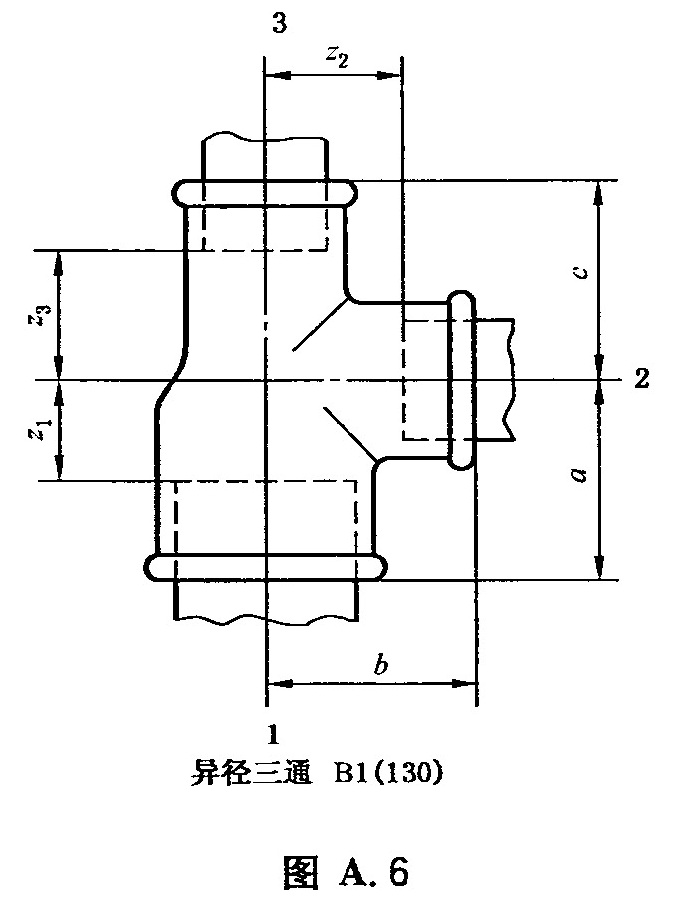

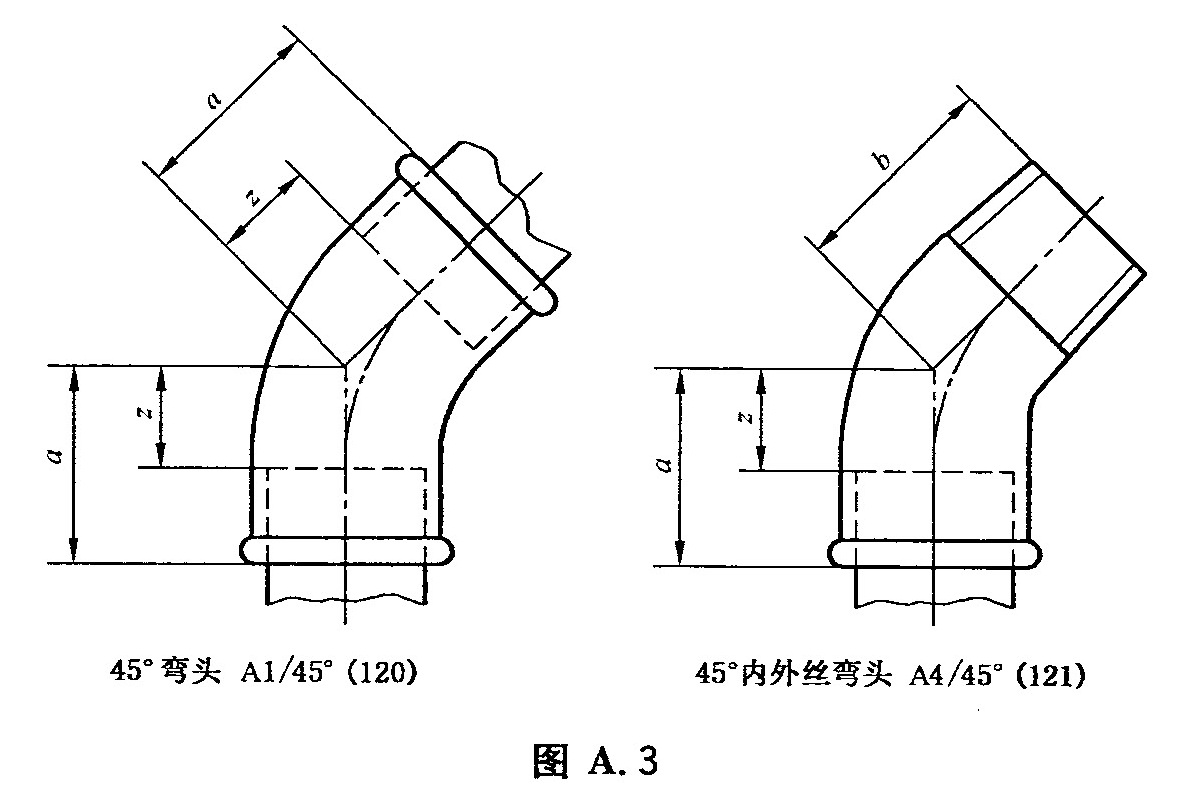

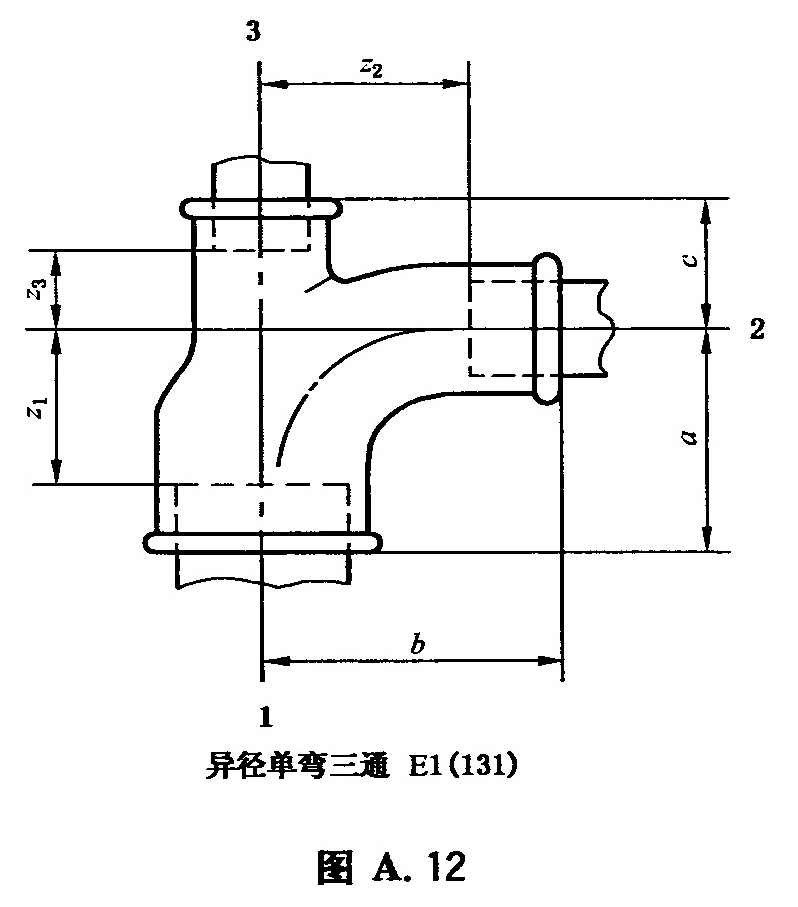

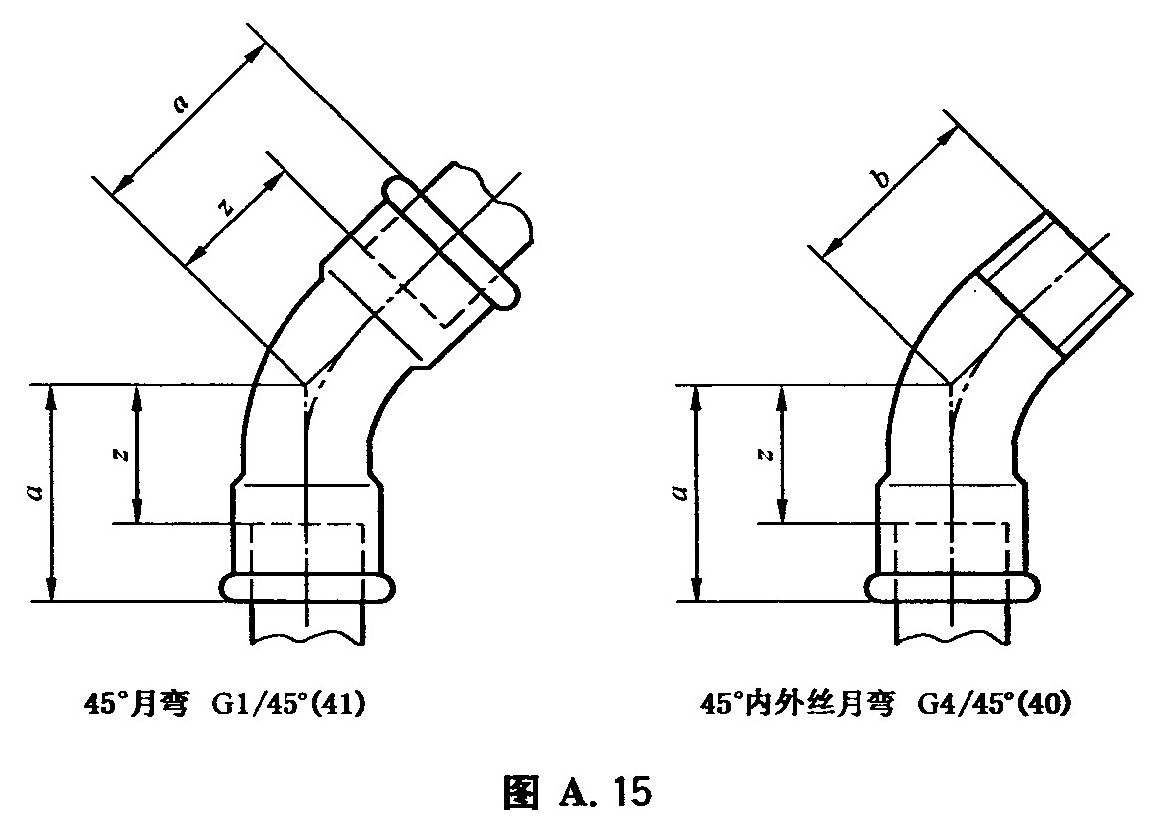

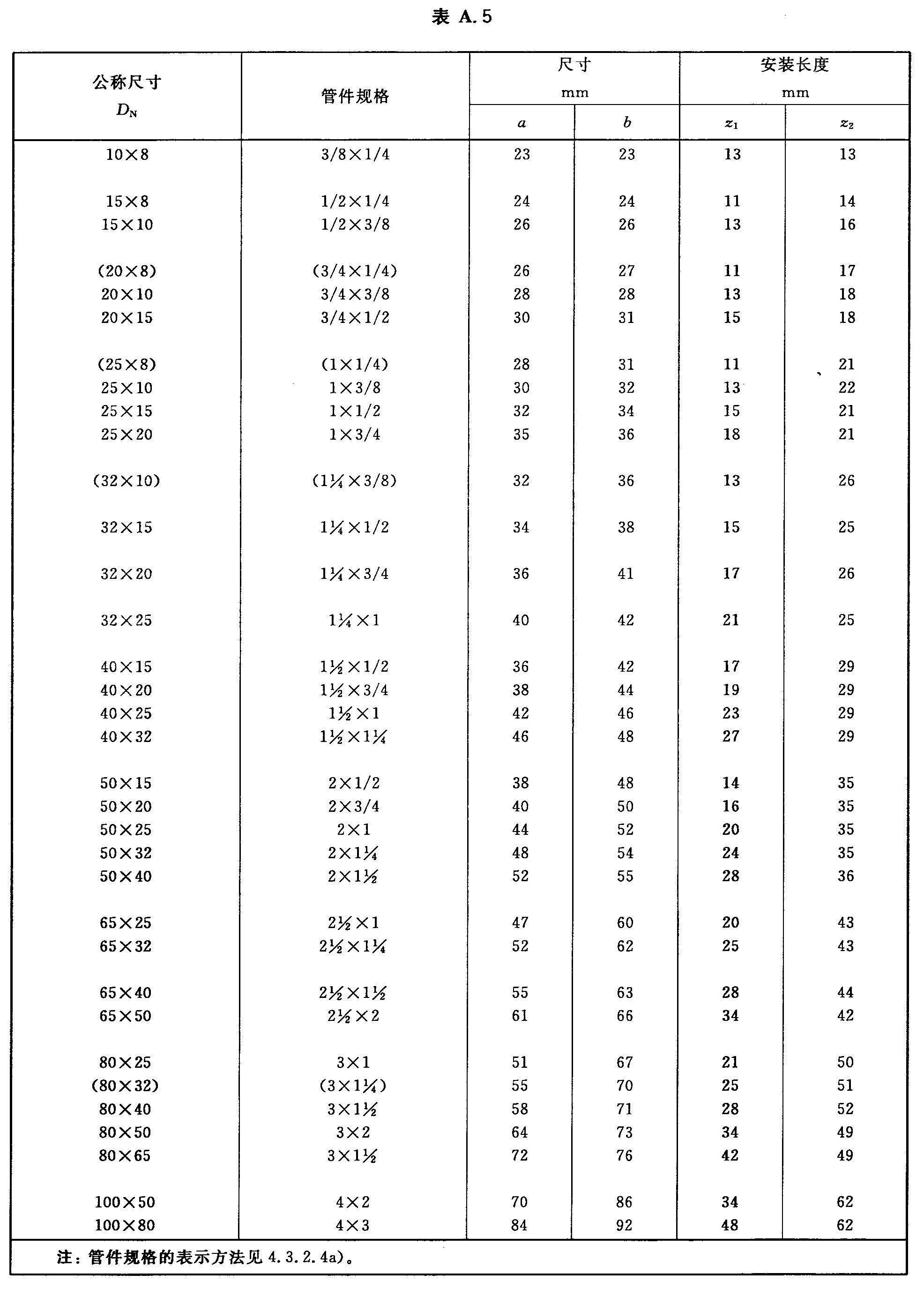

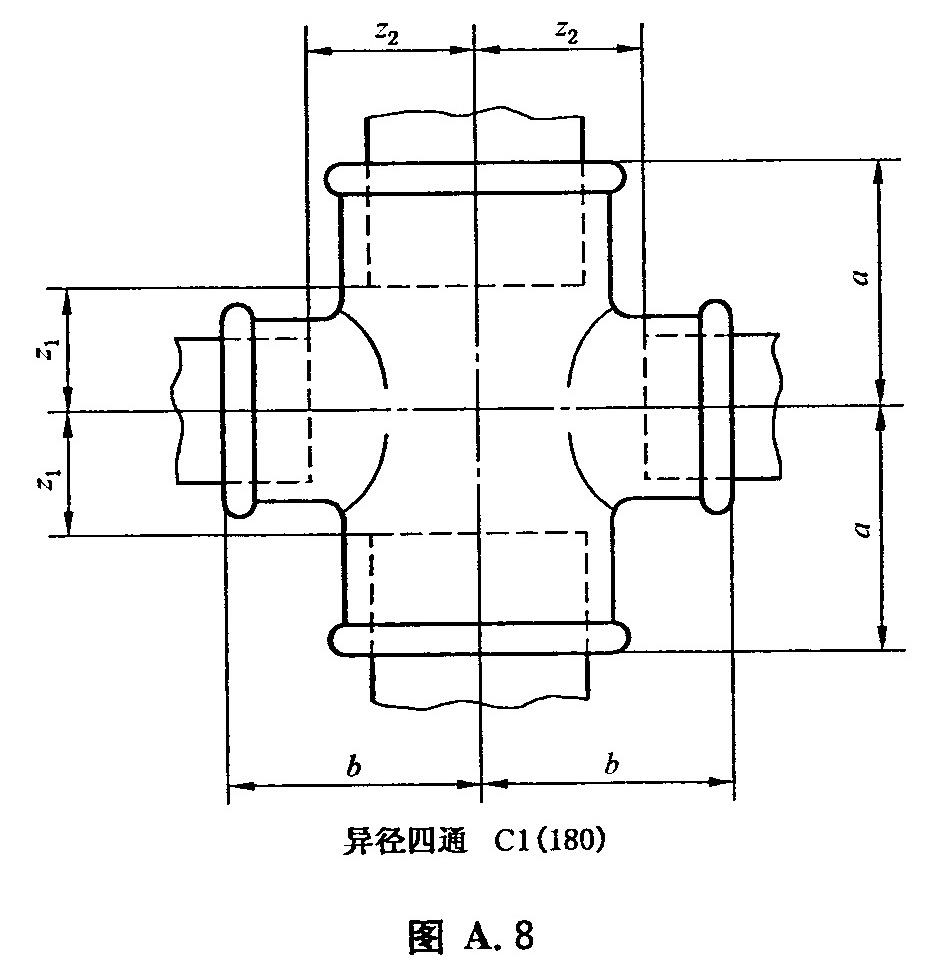

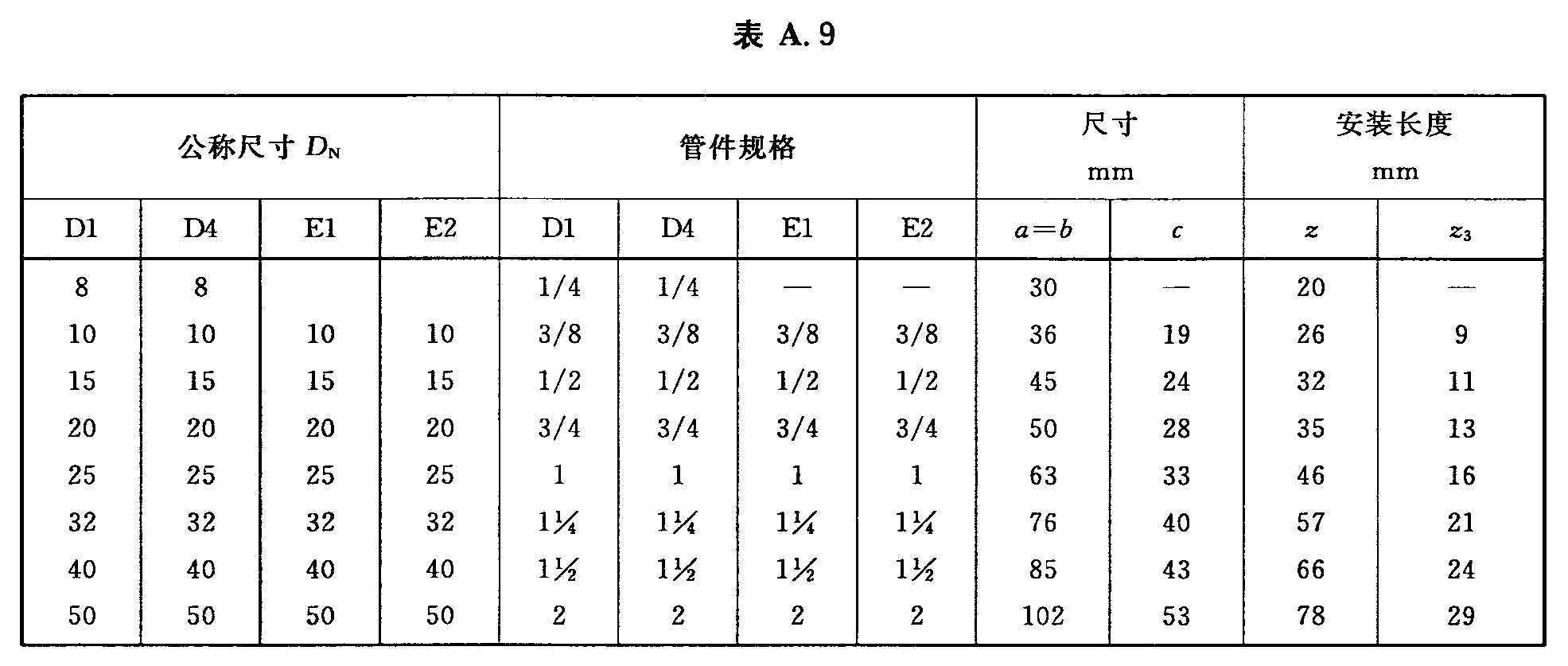

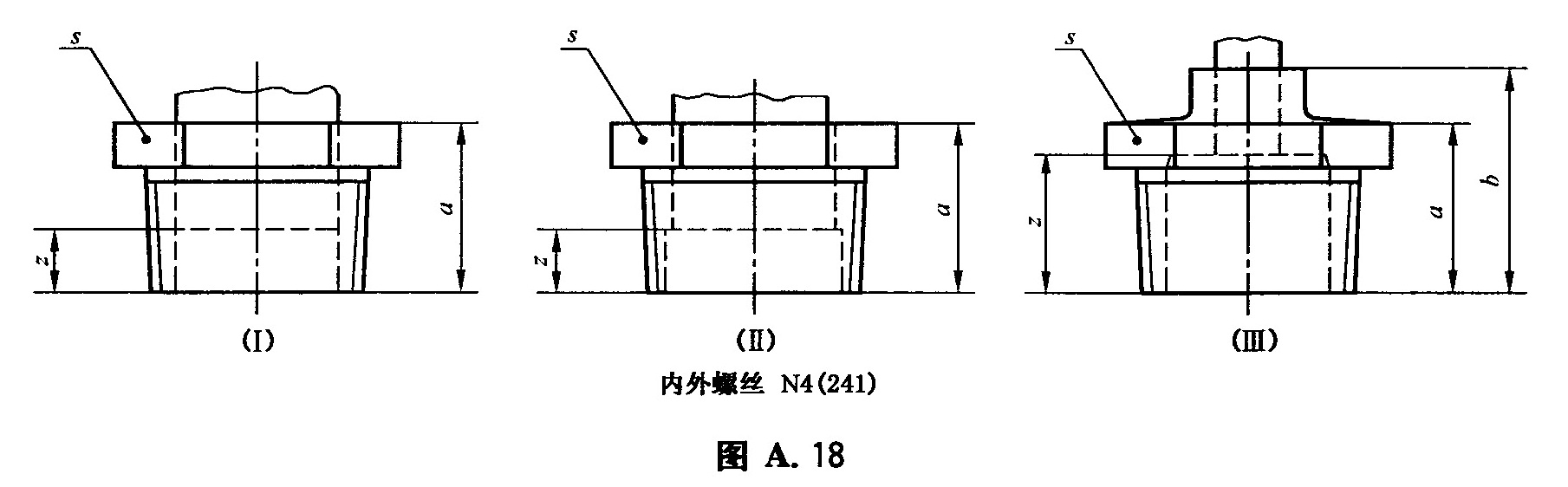

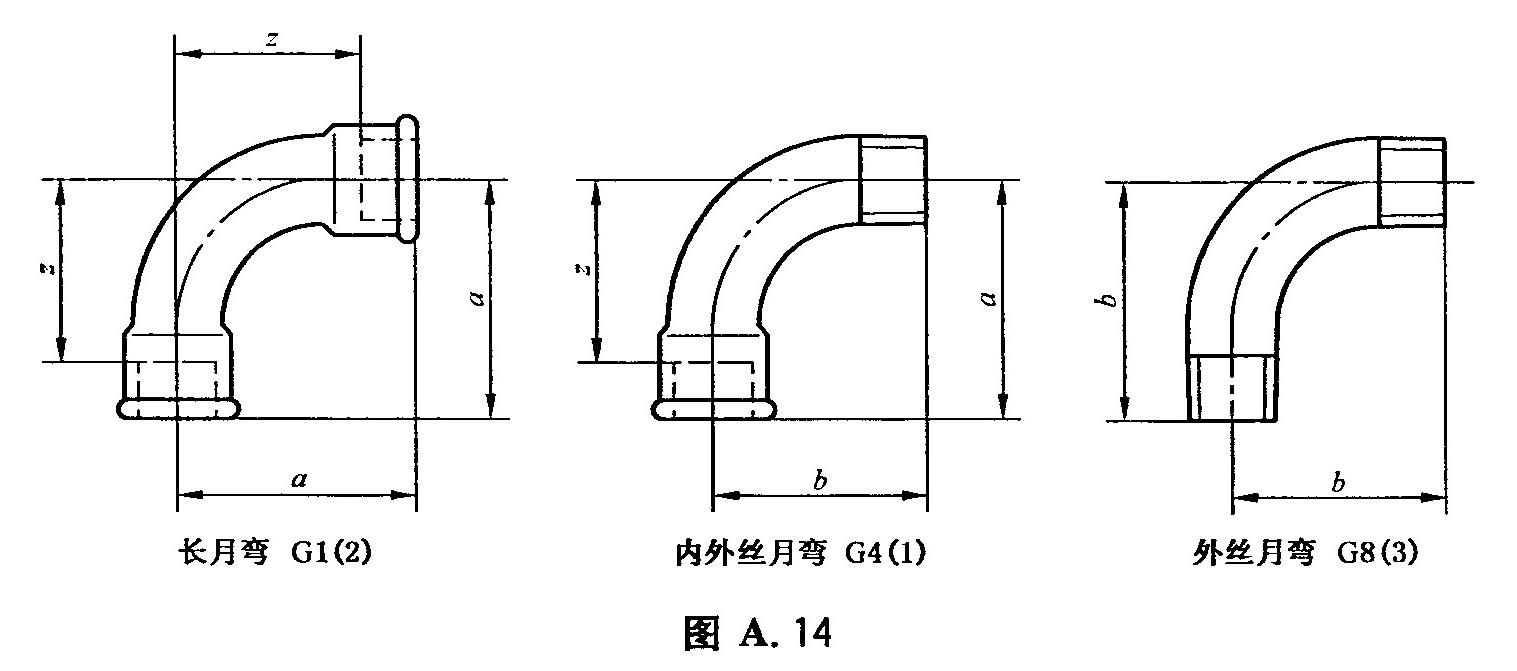

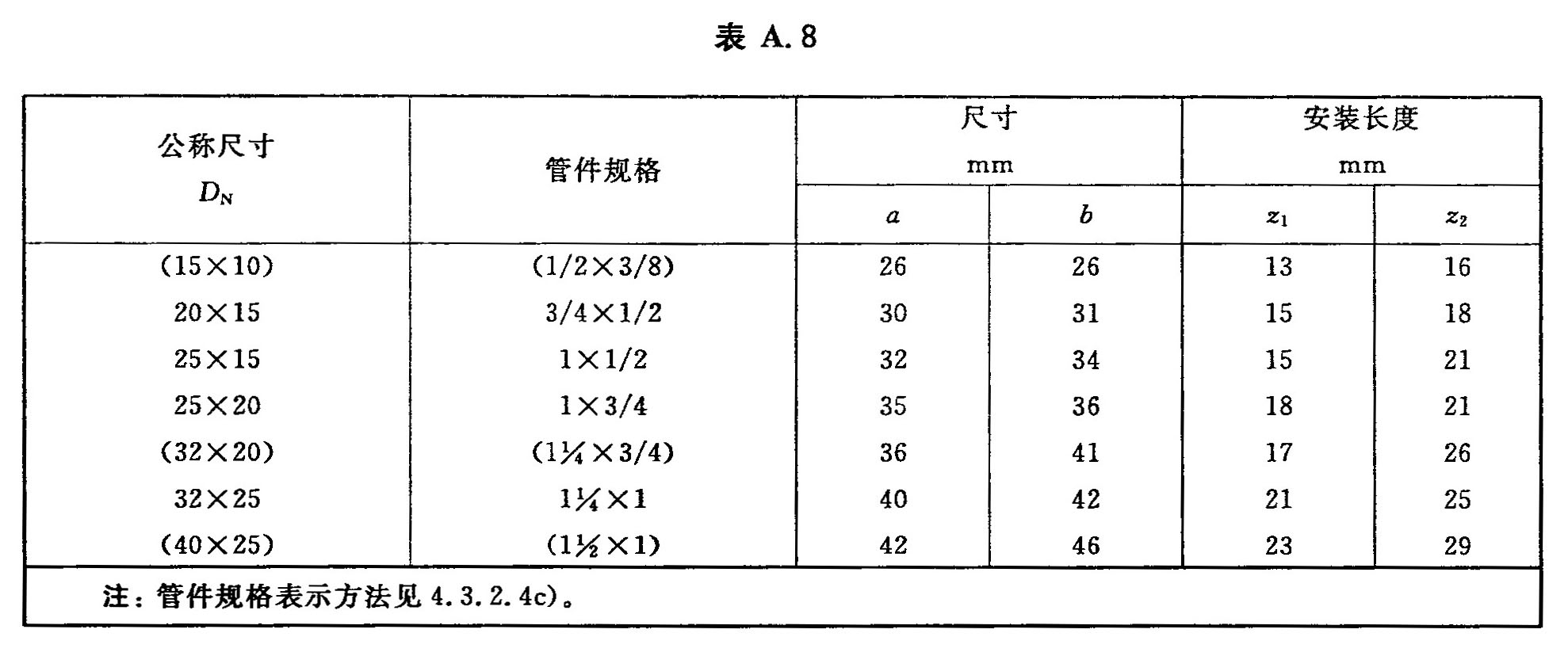

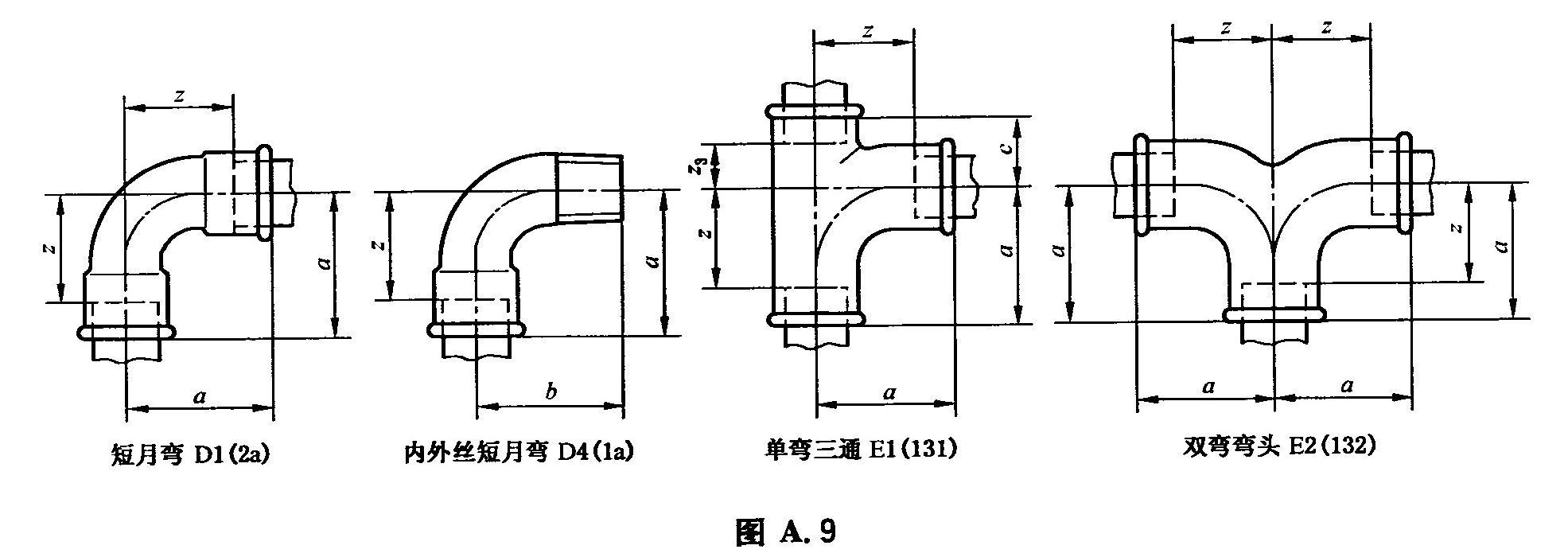

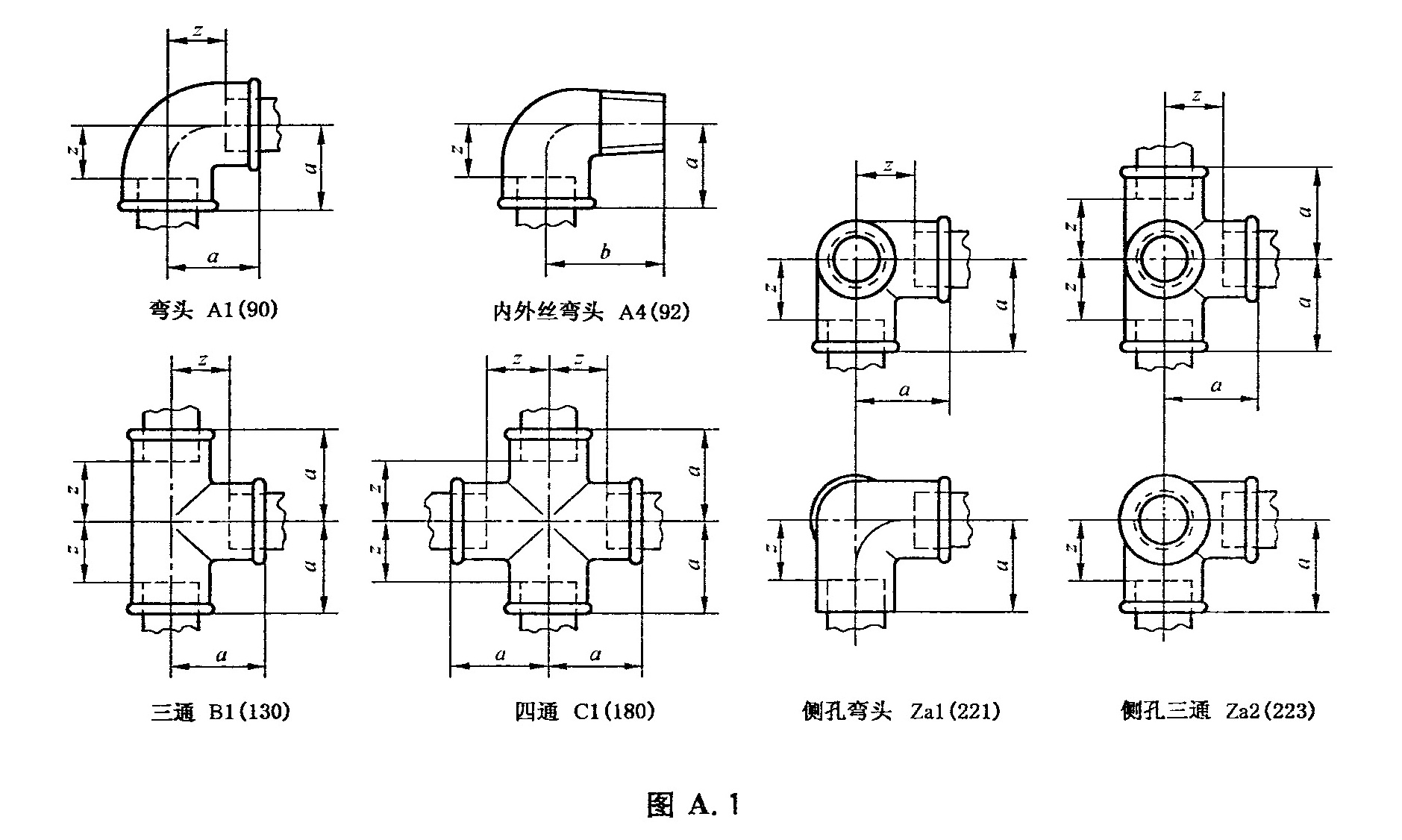

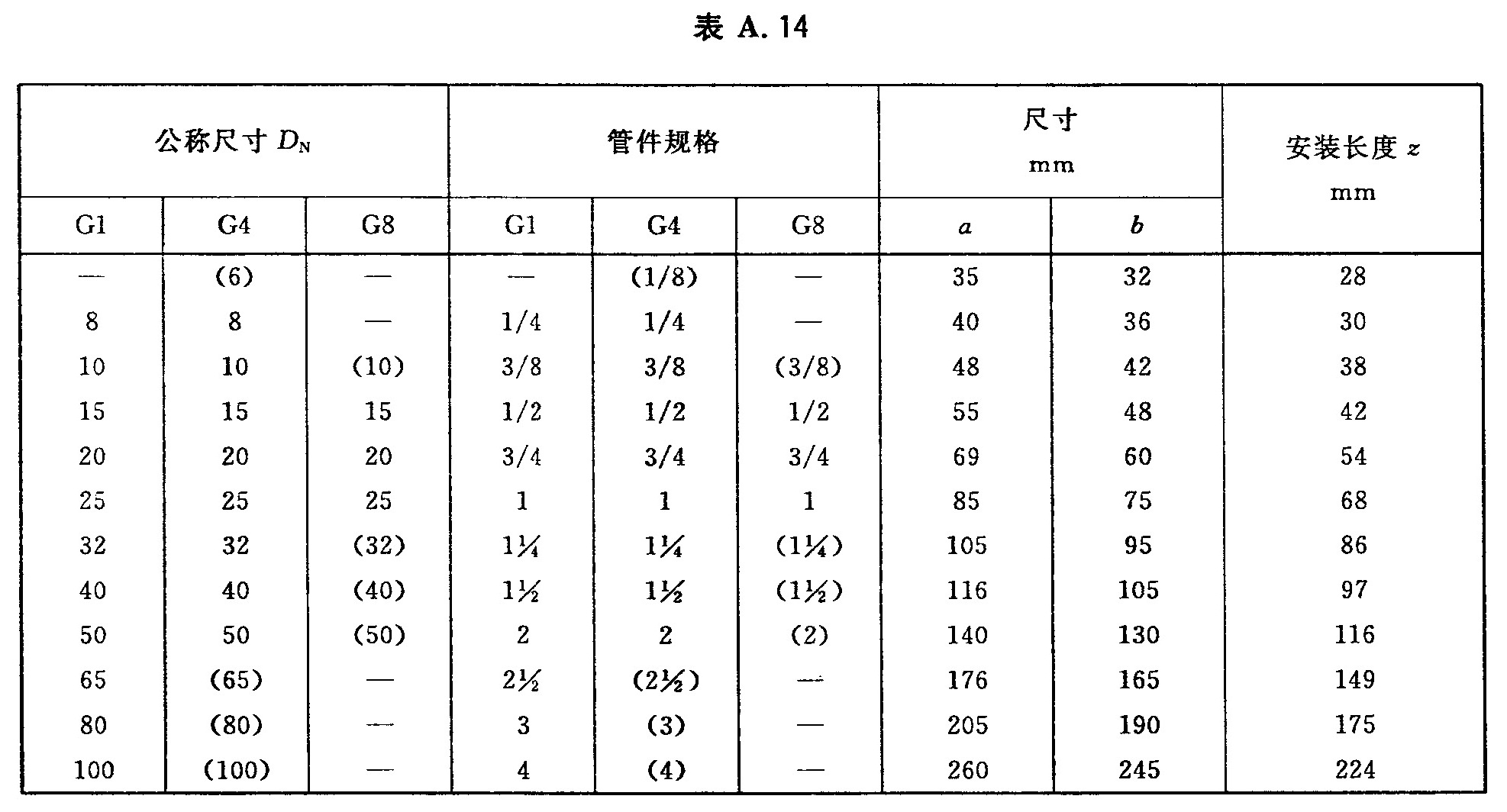

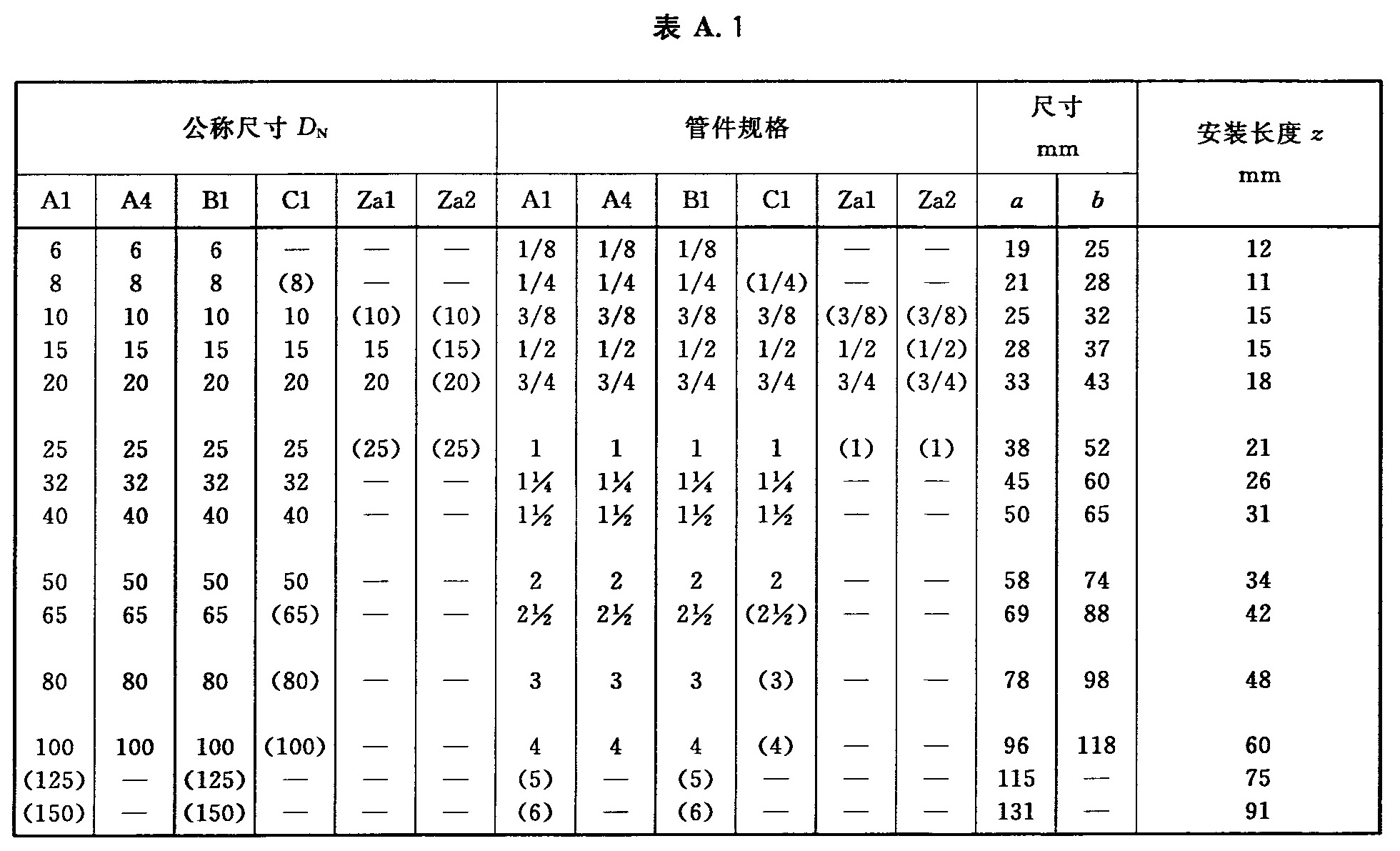

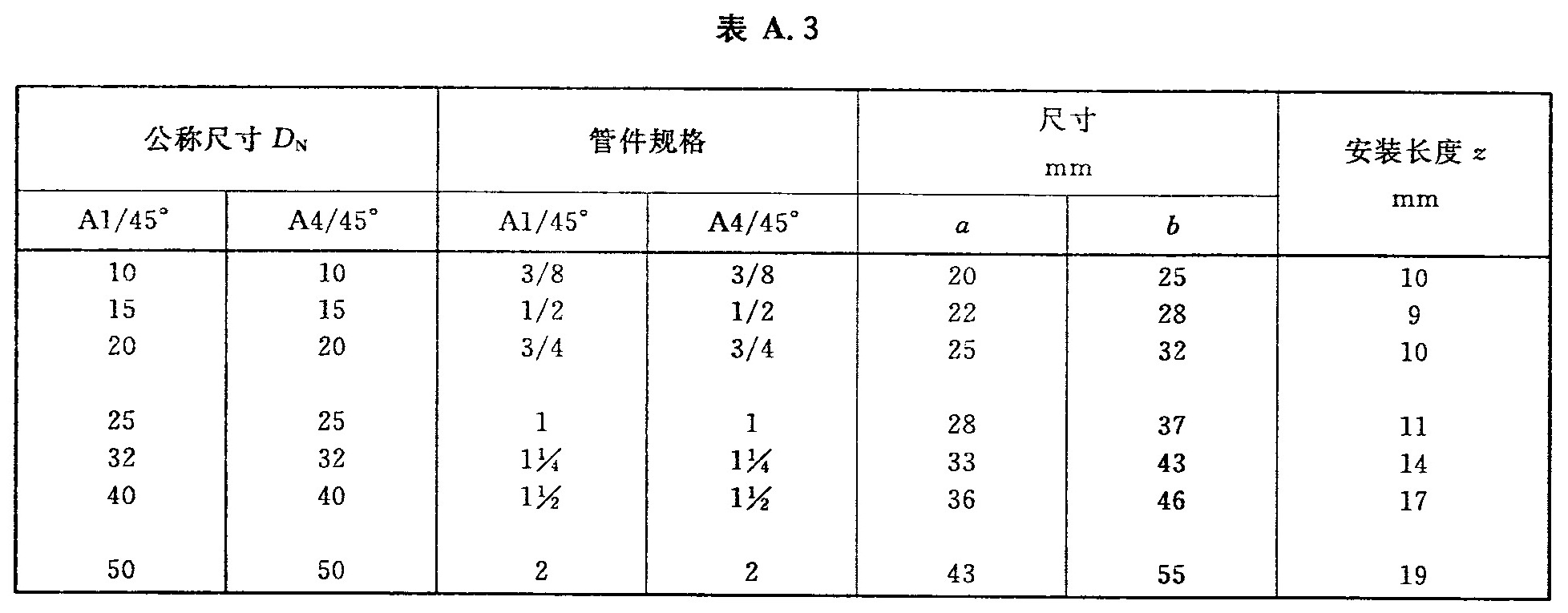

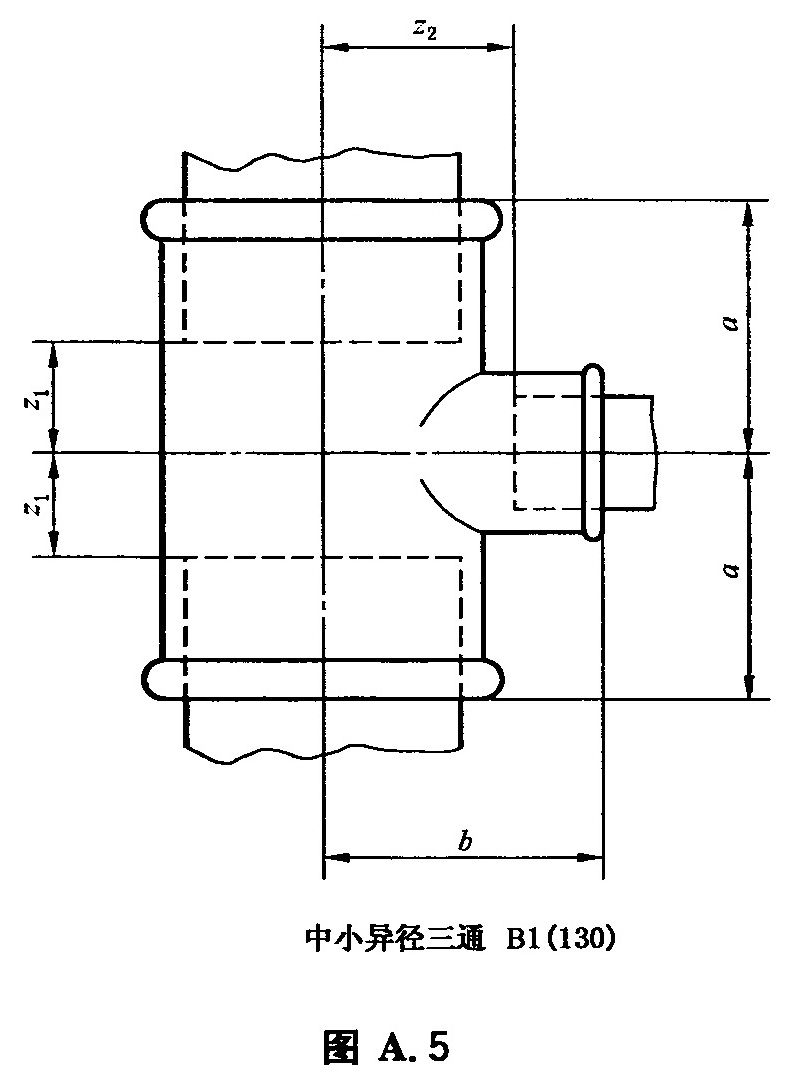

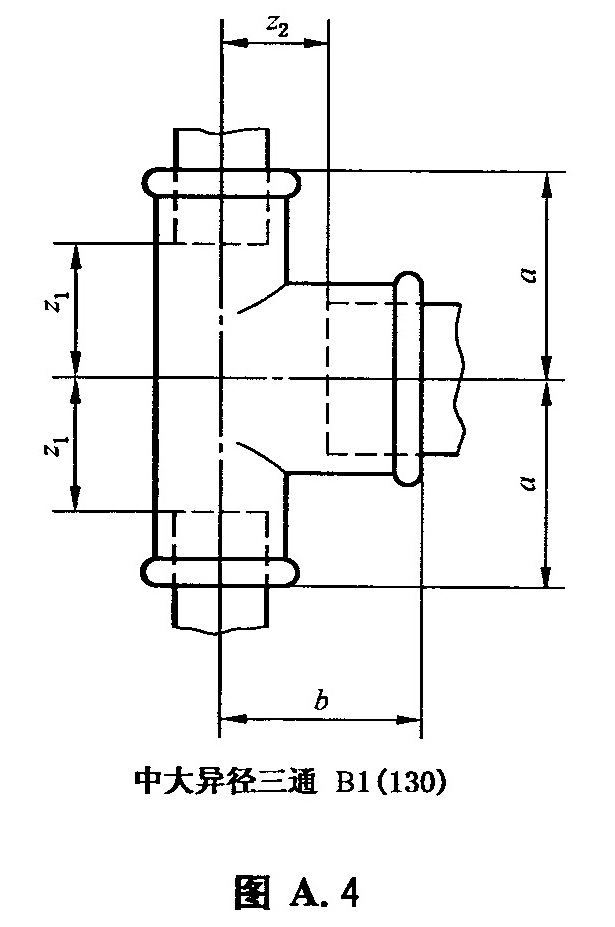

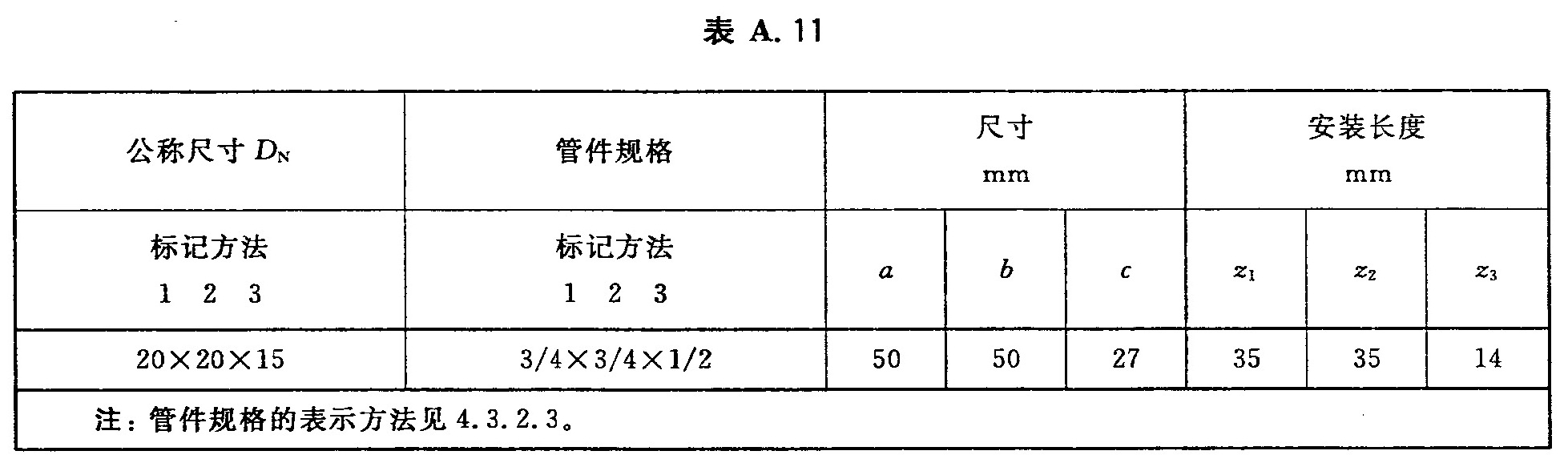

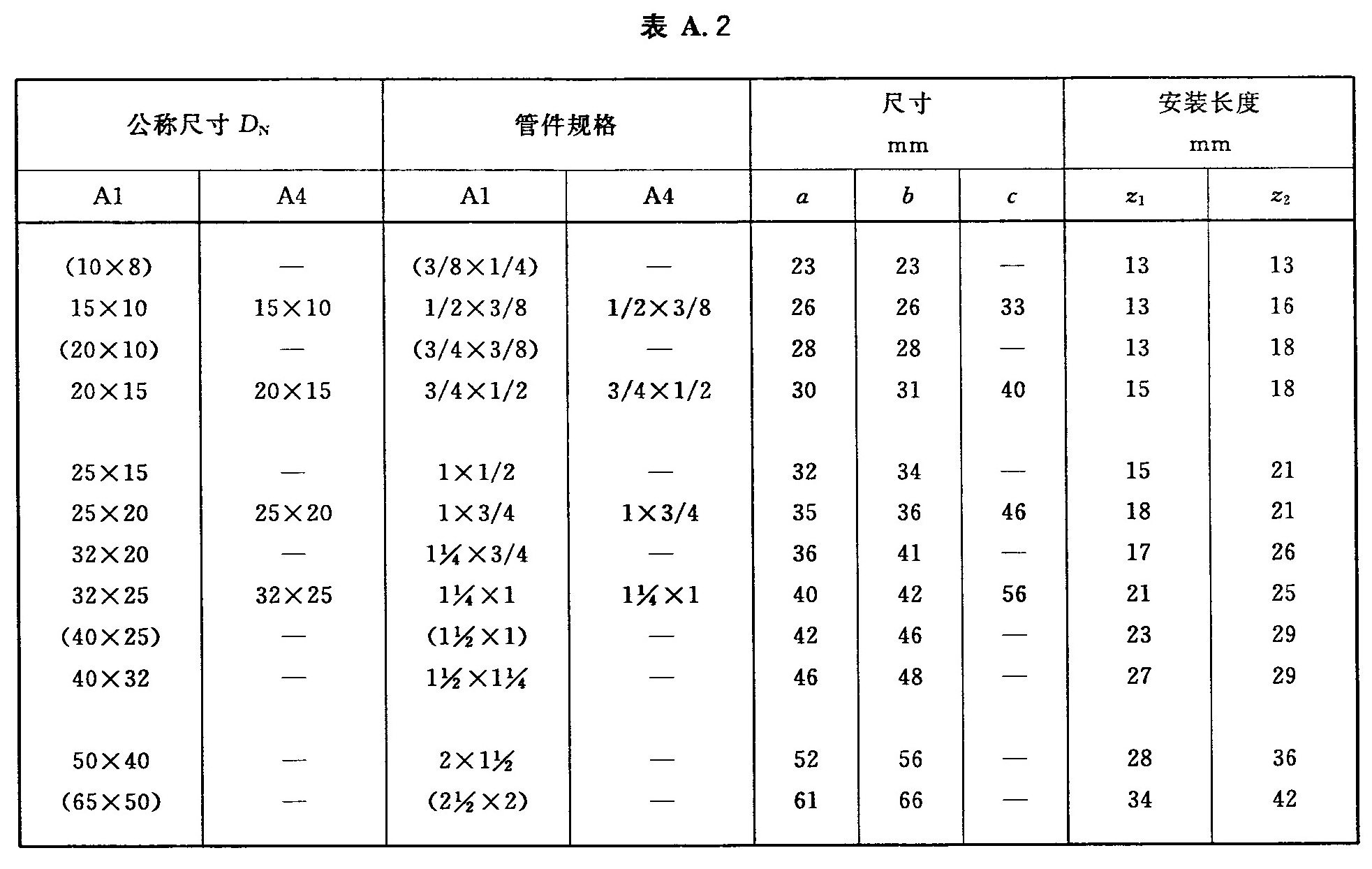

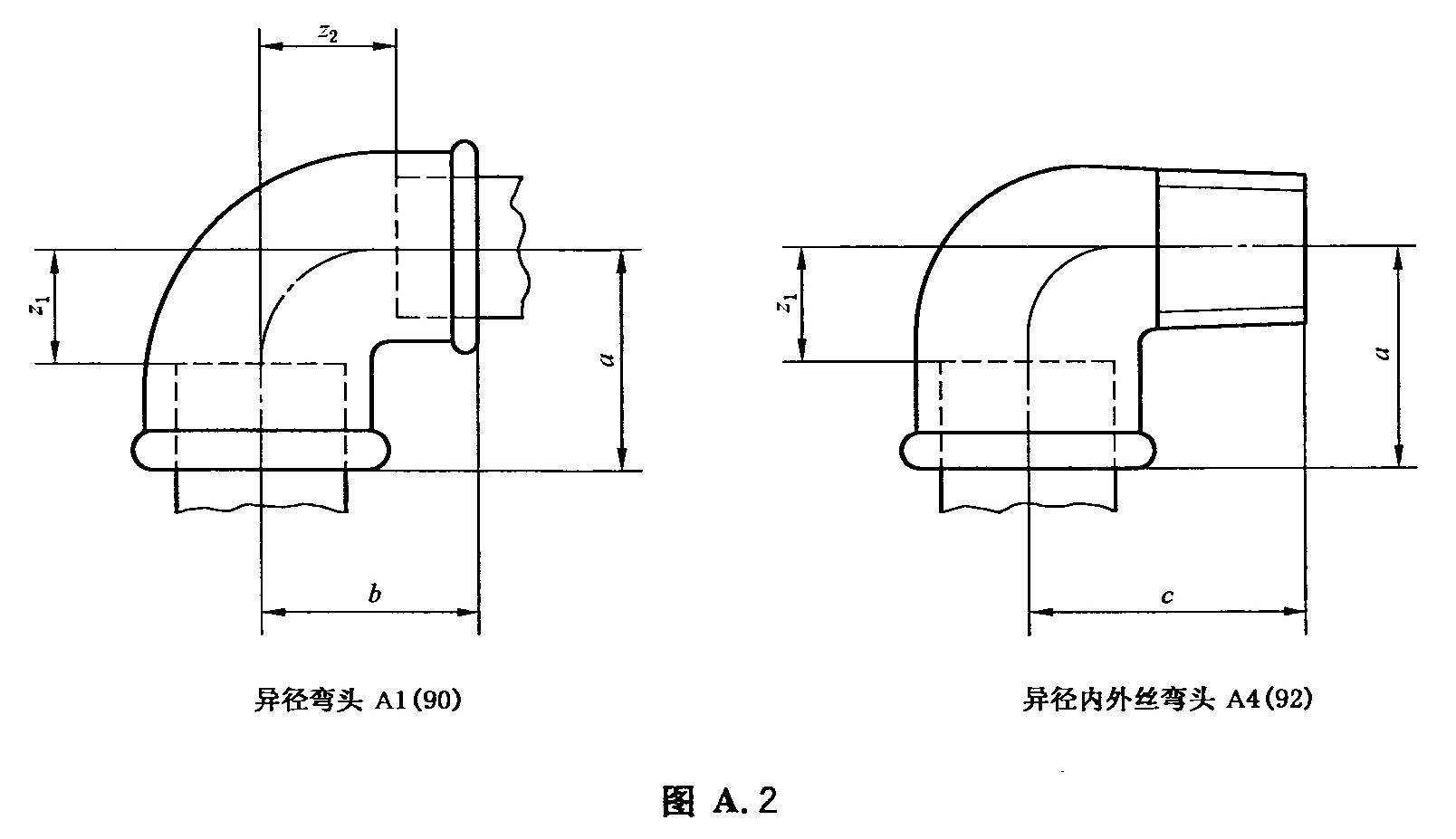

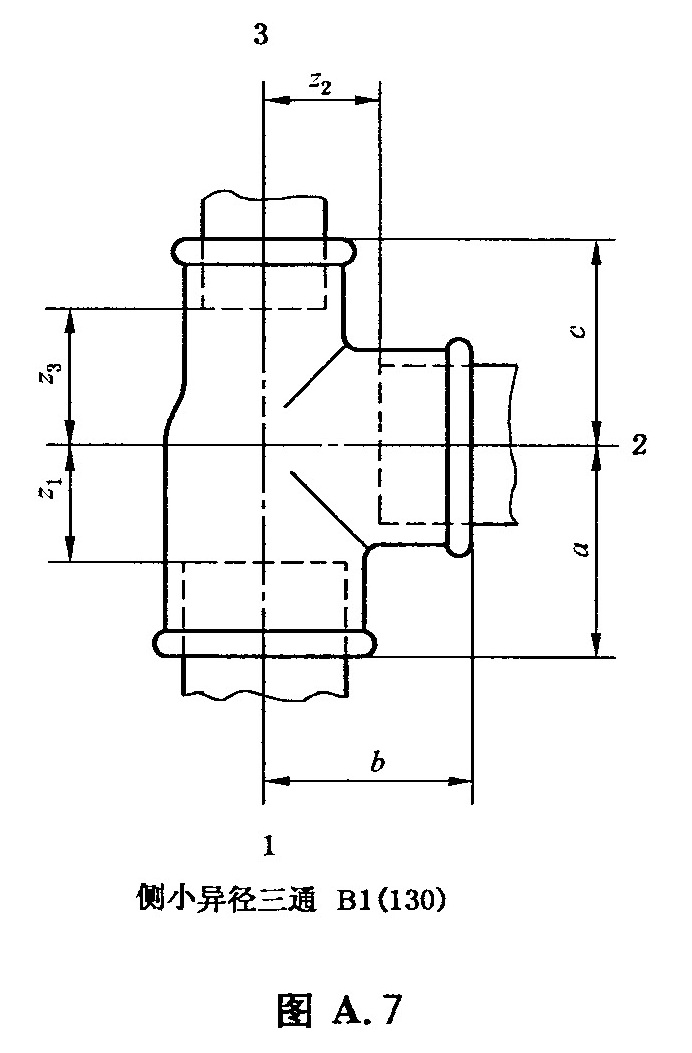

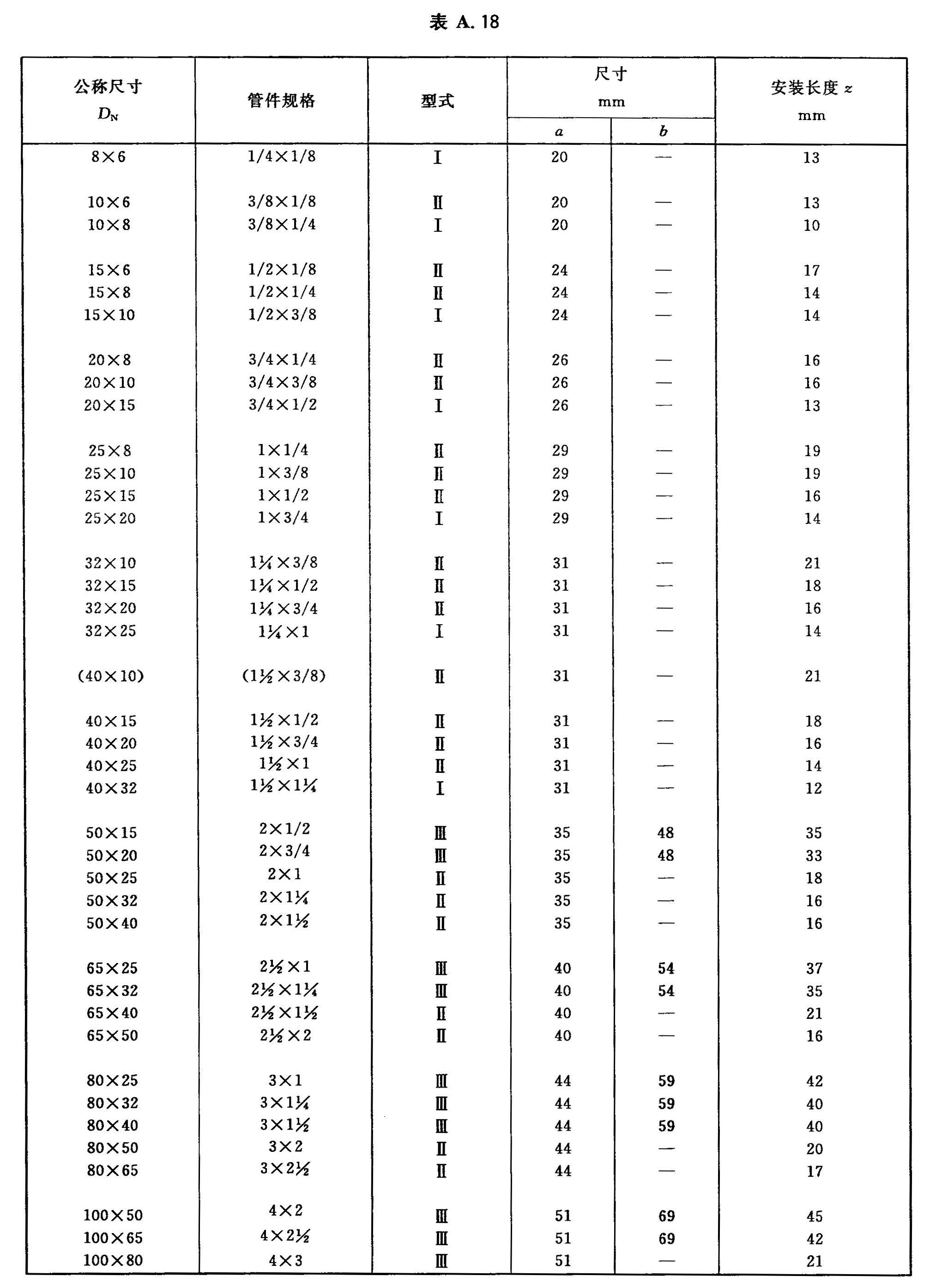

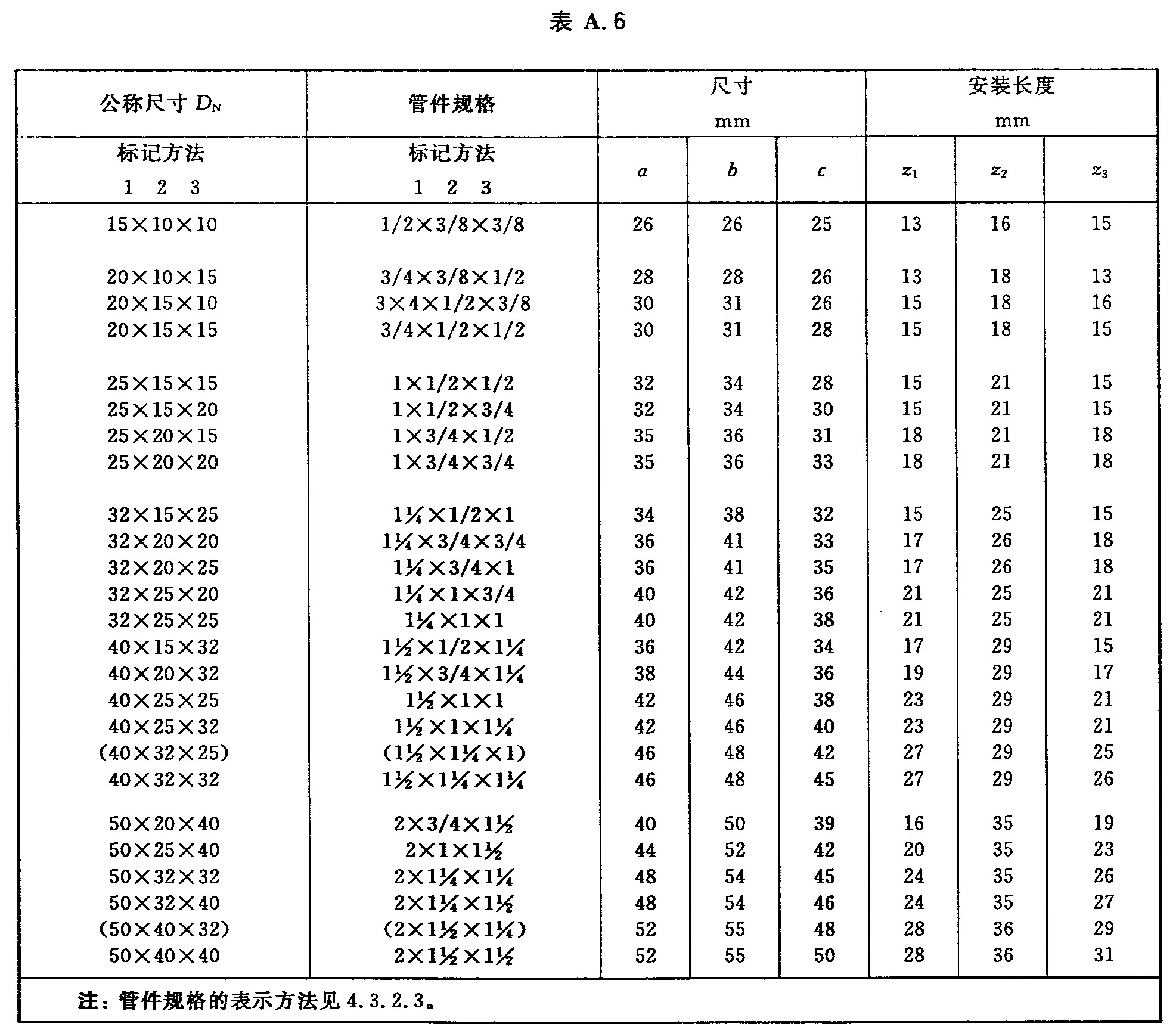

A.1 弯头、三通、四通型式尺寸应符合图A.1、表A.1的规定。 A.2 异径弯头型式尺寸应符合图A.2、表A.2的规定。 A.3 45°弯头型式尺寸应符合图A.3、表A.3的规定。 A.4 中大异径三通型式尺寸应符合图A.4、表A.4的规定。 A.5 中小异径三通型式尺寸应符合图A.5、表A.5的规定。 A.6 异径三通型式尺寸应符合图A.6、表A.6的规定。 A.7 侧小异径三通型式尺寸应符合图A.7、表A.7的规定。 A.8 异径四通型式尺寸应符合图A.8、表A.8的规定。 A.9 短月弯、单弯三通、双弯弯头型式尺寸应符合图A.9、表A.9的规定 A.10 中小异径单弯三通型式尺寸应符合图A.10、表A.10的规定。 A.11 侧小异径单弯三通型式尺寸应符合图A.11、表A.11的规定。 A.12 异径单弯三通型式尺寸应符合图A.12、表A.12的规定。 A.13 异径双弯弯头型式尺寸应符合图A.13、表A.13的规定。 A.14 长月弯型式尺寸应符合图A.14、表A.14的规定。 A.15 45°月弯型式尺寸应符合图A.15、表A.15的规定。 A.16 外接头型式尺寸应符合图A.16、表A.16的规定。 A.17 内外丝接头型式尺寸应符合图A.17、表A.17的规定。 A.18 内外螺丝型式尺寸应符合图A.18、表A.18的规定。 A.19 内接头型式尺寸应符合图A.19、表A.19的规定。
