7.3.1 19”机柜应符合下列规定：
1 应满足跳纤管理。
2 可安装各类光纤模块。
3 应配置线缆水平与垂直理线器。
4 应具备接地端子板。
7.3.2 配线箱应符合下列规定：
1 结构应符合下列规定：
1) 箱体应有光纤盘留空间及空余纤芯放置空间；
2) 当电信业务经营者和住宅建设方共用配线箱时，箱体应有安装适配器及光分路器的空间；
3) 所有紧固件联结应牢固可靠；
4) 箱门开启角度不应小于120°；
5) 箱体密封条粘结应平整牢固，门锁启闭应灵活可靠。
2 功能应符合下列规定：
1) 应有可靠的光缆固定与保护装置；
2) 光纤熔纤盘内接续部分应有保护装置；
3) 光纤熔纤盘的基本容量宜为12芯；
4) 应具有接地装置；
5) 容量应根据成端光缆的光纤芯数配置，最大不宜超过144芯。
3 应具有良好的抗腐蚀、耐老化性能及防破坏功能，门锁应为防盗结构。
4 标识记录应符合下列规定：
1) 箱门内侧应具有完善的标识和记录装置；
2) 记录装置应易于识别、修改和更换。
7.3.3 家居配线箱应根据安装方式、线缆数量、模块容量和应用功能成套配置，并应符合下列规定：
1 结构应符合下列规定：
1) 所有紧固件联结应牢固可靠；
2) 箱门开启角度不应小于110°；
3) 箱体密封条粘结应平整牢固，门锁的启闭应灵活可靠；
4) 箱体内应有线缆的盘留空间；
5) 箱体内应有不小于1m光缆的放置空间；
6) 箱体宜为光网络单元ONU、路由器等提供安装空间。
2 功能应符合下列规定：
1) 应有可靠的线缆固定与保护装置；
2) 应具备通过跳接实现调度管理的功能；
3) 具有接地装置；
4) 箱体具备固定装置；
5) 箱体应具有良好的抗腐蚀、耐老化性能。
6) 当箱体内需安装家用无线通信设备时，箱体门应选用非金属材质。
3 标识记录应符合下列规定：
1) 箱门内侧应具有完善的标识和记录装置；
2) 记录装置应易于识别、修改和更换。
7.3.4 室外型箱体的防护性能应达到现行国家标准《外壳防护等级(IP代码)》GB 4208中IP65级的要求。
条文说明
7.3.1 19”机柜容量、外形尺寸可参照表3要求。

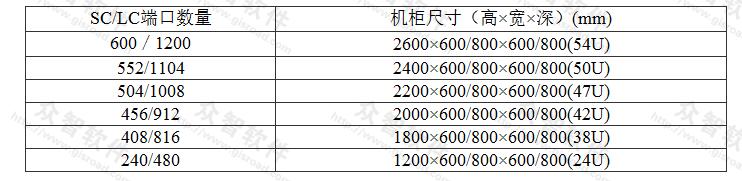

表3 19”机柜容量与尺寸
表3中，1U的高度为44.45mm。19”机柜内各种类型的光纤适配器可以混合安装。19”机柜安装的光分路器，一般采用19”机架式光分路器，每一个光分路器占用1U的高度。
7.3.2 配线箱功能、容量、外形尺寸可参照表4要求。

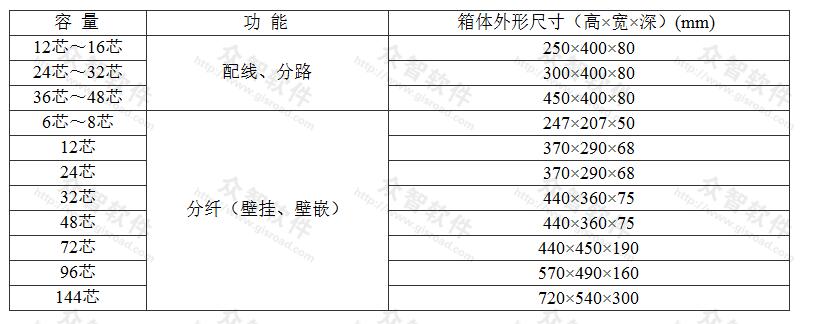

表4 配线箱容量与尺寸
7.3.3 家居配线箱用于住宅建筑各类弱电信息系统布线的集中配线管理，便于户外各业务提供商的各类接入服务并满足住宅内语音、数据、有线电视、家庭自动化系统、环境控制、安保系统、音频等各类信息接入用户终端的传输、分配和转接。家居配线箱功能与尺寸可参照表5要求。

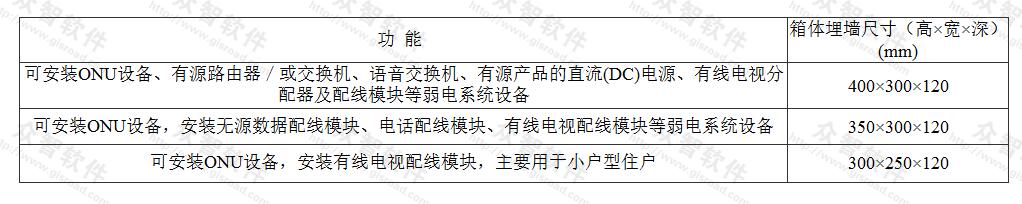

表5 家居配线箱功能与尺寸
|
