6.1 缆线与连接器件性能指标

2024-12-6 09:51| 发布者: Summer| 查看: 23| 评论: 0

摘要: 6.1.1 D级、E级、F级的对绞电缆布线信道器件的标称阻抗应为100Ω，A级、B级、C级可为100Ω或120Ω。 6.1.2 对绞电缆基本电气特性应符合下列规定： 1 信道每个线对中的两个导体之间的d.c.环路电阻不平衡度对所有类别不应超过3%。 2 电缆在所有的温度下应用时，D、E、EA、F、FA级信道每一导体最小载流量应为0.175A（d.

6.1.1 D级、E级、F级的对绞电缆布线信道器件的标称阻抗应为100Ω，A级、B级、C级可为100Ω或120Ω。
6.1.2 对绞电缆基本电气特性应符合下列规定：
1 信道每个线对中的两个导体之间的d.c.环路电阻不平衡度对所有类别不应超过3%。
2 电缆在所有的温度下应用时，D、E、E_A、F、F_A级信道每一导体最小载流量应为0.175A（d.c.）。
3 布线系统在工作环境温度下，D、E、E_A、F、F_A级信道应支持任意导体之间72V（d.c.）的工作电压。
4 布线系统在工作环境温度下，D、E、E_A、F、F_A级信道每个线对应支持承载10W的功率。
5 对绞电缆的性能指标参数应包括衰减、等电平远端串音衰减、等电平远端串音衰减功率和、衰减远端串音比、衰减远端串音比功率和、耦合衰减、转移阻抗、不平衡衰减（近端）、近端串音功率和、外部串音（E_A、F_A）。
6 2m、5m对绞电缆跳线的指标参数值应包括回波损耗、近端串音。
6.1.3 对绞电缆连接器件基本电气特性应符合下列规定：
1 配线设备模块工作环境的温度应为-10℃～+60℃。
2 应具有唯一的标记或颜色。
3 连接器件应支持0.4mm～0.8mm线径导体的连接。
4 连接器件的插拔率不应小于500次。
5 器件连接应符合下列规定：
1）RJ45 8位模块通用插座可按568A或568B的方式进行连接（图6.1.3-1）。

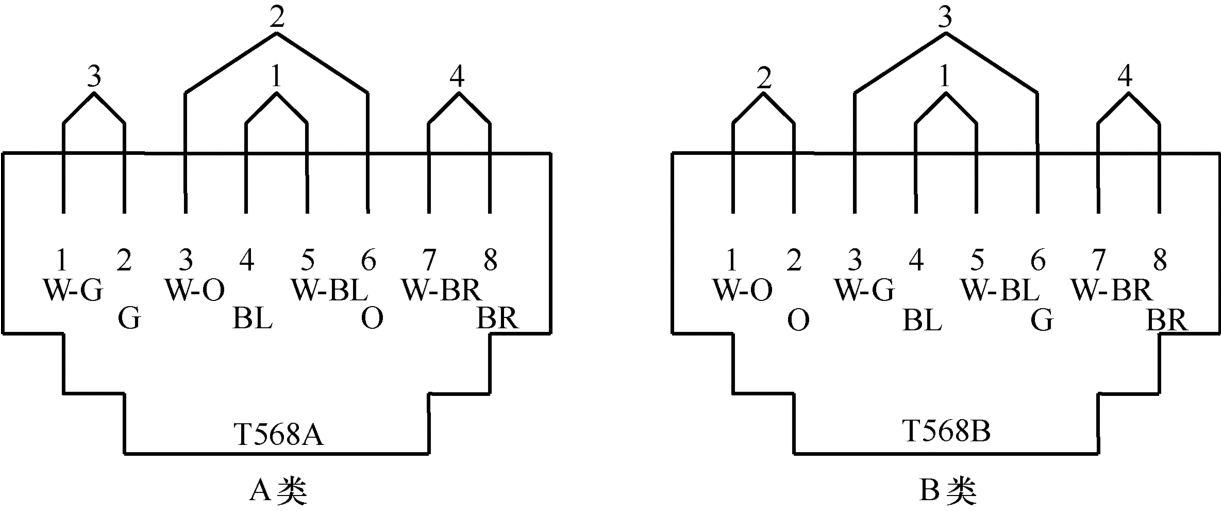

图6.1.3-1 8位模块式通用插座连接

2）4对对绞电缆与非RJ45模块终接时，应按线序号和组成的线对进行卡接（图6.1.3-2、图6.1.3-3）。

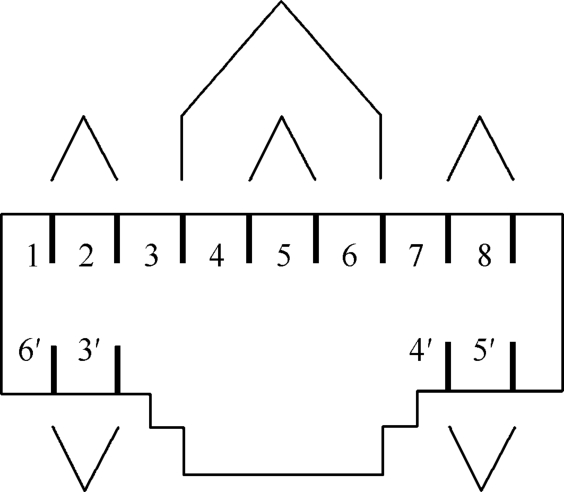

图6.1.3-2 7类和7类模块插座连接（正视）方式1

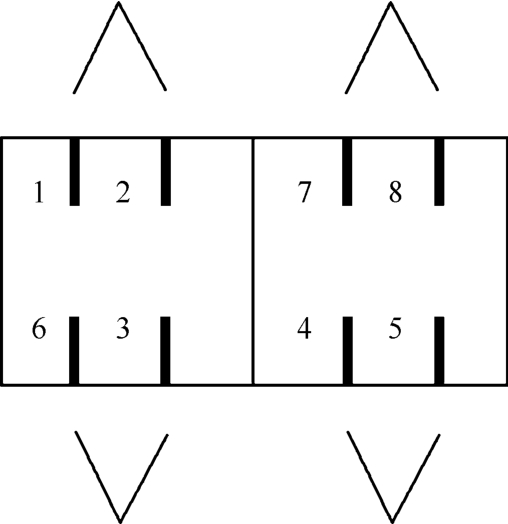

图6.1.3-3 7类和7类插座连接（正视）方式2

6 连接器件的性能指标参数应包括回波损耗、插入损耗、近端串音、近端串音功率和、远端串音、远端串音功率和、输入阻抗、不平衡输入阻抗、载流量、时延、时延偏差、横向转换损耗、横向转换转移损耗、耦合衰减（屏蔽布线）、转移阻抗（屏蔽布线）、绝缘电阻、外部近端串音功率和、外部远端串音功率和

条文说明

6.1.2 对绞电缆性能指标与电缆的命名方式可参照国际标准《用户建筑通用布线系统》ISO/IEC11801—2010.4相关内容。

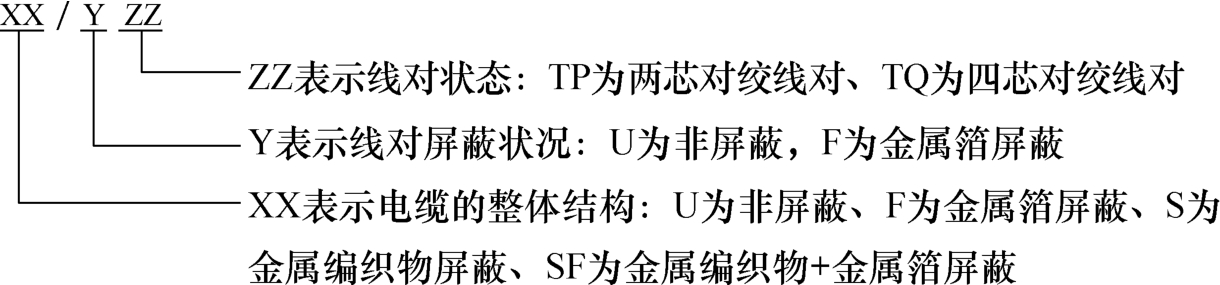

综合布线系统推荐的电缆统一命名方法使用XX/Y/ZZ编号表示。
XX表示电缆整体结构（U为非屏蔽、F为箔屏蔽、S为编织物屏蔽、SF为编织物+箔屏蔽），Y为线对屏蔽状况（U为非屏蔽，F为箔屏蔽），ZZ为线对状态（TP为两芯对绞线对、TQ为四芯对绞线对）。

按照此规定，电缆可以分为8种类型：U/UTP、F/UTP、U/FTP、SF/UTP、S/FTP、U/UTQ、U/FTQ及S/FTQ。
6.1.3 本条对对绞电缆连接器件基本电气特性做出了规定。
3 导线线径小于0.5mm或大于0.65mm时，应考虑与连接器件的兼容。
5 1）线对支持的业务应用：
568A连接图：
1＃对（蓝）普通电话；
1＃对（蓝）BRI（2B+D）U接口ISDN（综合业务数字网）；
1＃、2＃对（蓝-橙）BRI（2B+D）S/T接口ISDN（综合业务数字网）；
3＃、4＃对（绿-棕）56bit/s、64Kbit/s传输速率接口；
1＃、3＃对（蓝-绿）E1/T1（2Mbit/s、155Mbit/s传输速率接口）；
2＃、3＃对（橙-绿）10M/100M（以太网接口）。
568B连接图：
1＃对（蓝）普通电话；
1＃对（蓝）BRI（2B+D）U接口ISDN（综合业务数字网）；
1＃、3＃对（蓝-绿）BRI（2B+D）S/T接口ISDN（综合业务数字网）；
2＃、4＃对（橙-棕）56bit/s、64Kbit/s传输速率接口；
1＃、2＃对（蓝-橙）E1/T1（2Mbit/s、155Mbit/s传输速率接口）；
2＃、3＃对（橙-绿）10M/100M（以太网接口）。
2）需要说明的是，7类布线系统的插座采用非RJ45连接方式。图6.1.3-2插座连接方式符合IEC60603-7标准的描述，插座使用插针1、2、3、4、5、6、7和8时，能够支持5类、6类和6_A类布线应用，使用插针1、2、3′、4′、5′、6′、7和8时，能够支持7类和7_A类布线应用。图6.1.3-3符合IEC61076-3-104标准的模块连接图要求，模块可以使用转换跳线兼容IEC60603-7标准类型模块。
6 连接器件性能指标应符合相关的标准要求，对应的标准如表20所示。

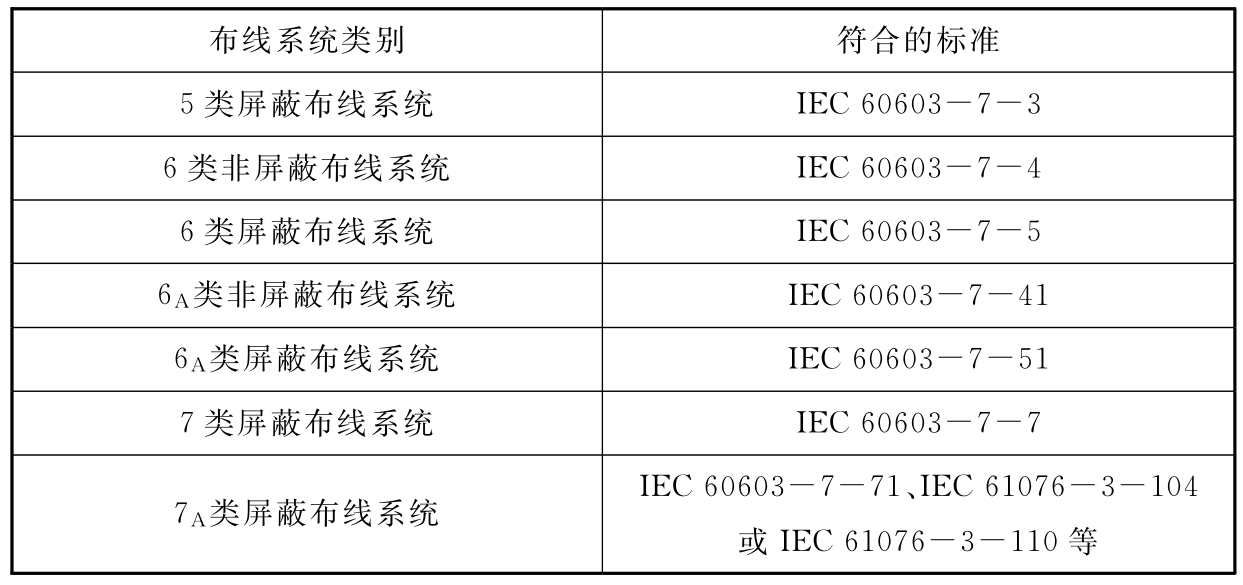

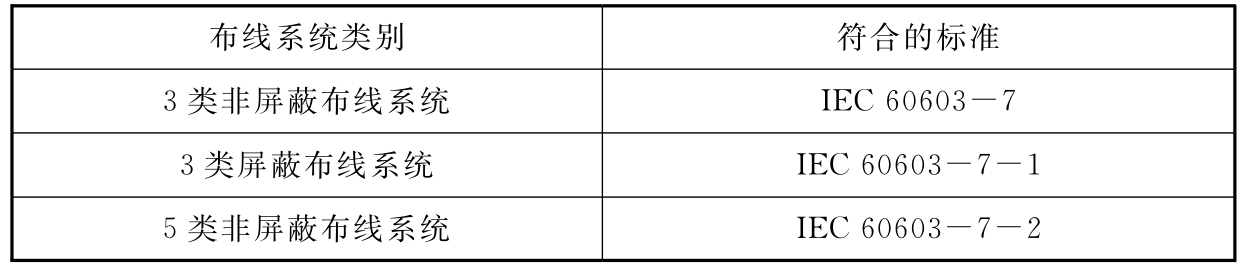

表20 连接器件对应标准
