3.2 钢筋的简化表示方法

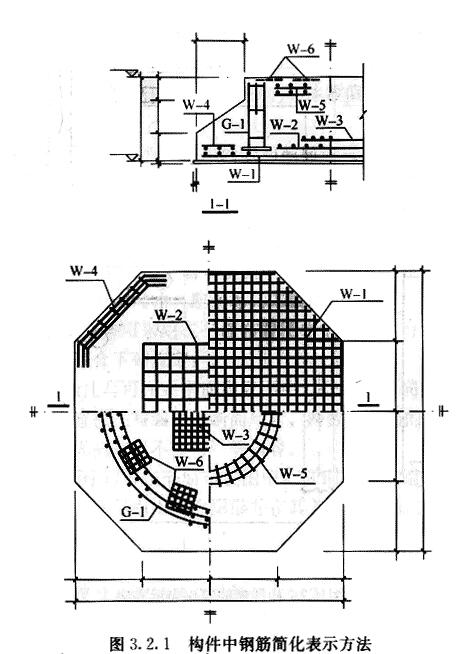

3.2.1 当构件对称时，采用详图绘制构件中的钢筋网片可按图3.2.1的方法用一半或1/4表示。

3.2.2 钢筋混凝土构件配筋较简单时，宜按下列规定绘制配筋平面图：
    1 独立基础宜按图3.2.2a的规定在平面模板图左下角，绘出波浪线，绘出钢筋并标注钢筋的直径、间距等。
    2 其他构件宜按图3.2.2b的规定在某一部位绘出波浪线，绘出钢筋并标注钢筋的直径、间距等。

3.2.3 对称的混凝土构件，宜按图3.2.3的规定在同一图样中一半表示模板，另一半表示配筋。
