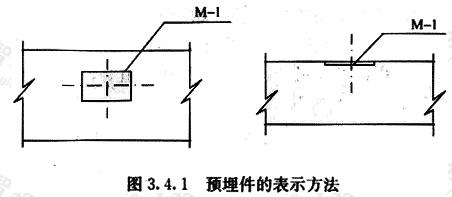

3.4.1 在混凝土构件上设置预埋件时，可按图3.4.1的规定在平面图或立面图上表示。引出线指向预埋件，并标注预埋件的代号。

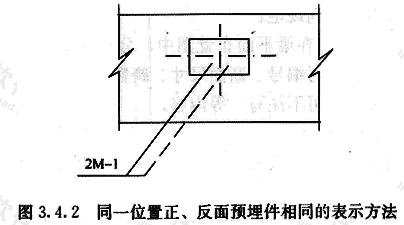

3.4.2 在混凝土构件的正、反面同一位置均设置相同的预埋件时，可按图3.4.2的规定引出线为一条实线和一条虚线并指向预埋件，同时在引出横线上标注预埋件的数量及代号。

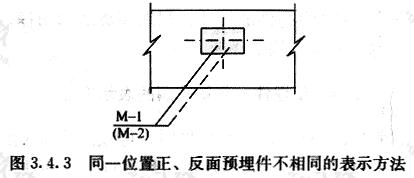

3.4.3 在混凝土构件的正、反面同一位置设置编号不同的预埋件时，可按图3.4.3的规定引一条实线和一条虚线并指向预埋件。引出横线上标注正面预埋件代号，引出横线下标注反面预埋件代号。

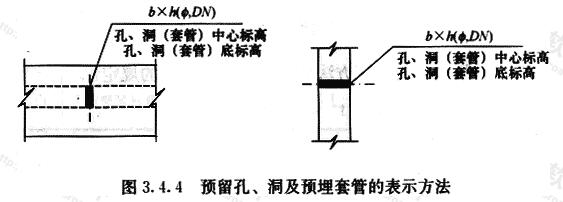

3.4.4 在构件上设置预留孔、洞或预埋套管时，可按图3.4.4的规定在平面或断面图中表示。引出线指向预留(埋)位置，引出横线上方标注预留孔、洞的尺寸，预埋套管的外径。横线下方标注孔、洞(套管)的中心标高或底标高。
 |
