附录D 冲切临界截面周长及极惯性矩计算

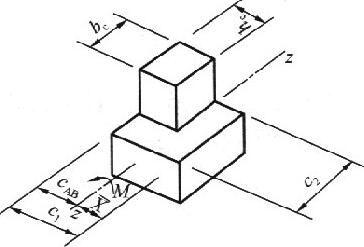

图 D.0.1-1
u_m=2c₁+2c₂ (D.0.1-1)

c₁=h_c+h₀ (D.0.1-3)
c₂=b_c+h₀ (D.0.1-4)
c_AB=c₁/2 (D.0.1-5)

    式中：
    h_c——与弯矩作用方向一致的柱截面的边长(m)；
    b_c——垂直于h_c的柱截面边长 2 边柱

u_m=2c₁+c₂ (D.0.1-6)

c₁=h_c+h₀/2 (D.0.1-8)

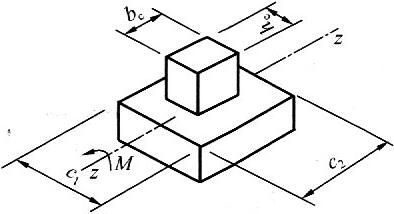

图 D.0.1-2
c₂=b_c+h₀ (D.0.1-9)
c_AB=c₁-X (D.0.1-10)

    式中：X——冲切临界截面重心位置(m)。
    式(D.0.1-6)～式(D.0.1-11)适用于柱外侧齐筏板边缘的边柱。对外伸式筏板，边柱柱下筏板冲切临界截面的计算模式应根据边柱外侧筏板的悬挑长度和柱子的边长确定。当边柱外侧的悬挑长度小于或等于（h₀+0.5b_c)时，冲切临界截面可计算至垂直于自由边的板端，计算c₁及I_s值时应计及边柱外侧的悬挑长度；当边柱外侧筏板的悬挑长度大于（h₀+0.5b_c)时，边柱柱下筏板冲切临界截面的计算模式同中柱。
    3 角柱

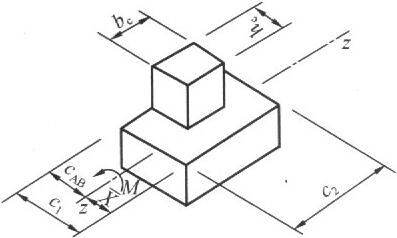

图 D.0.1-3
u_m=c₁+c₂ (D.0.1-12)

c₁=h_c+h₀/2 (D.0.1-14)
c₂=b_c+h₀/2 (D.0.1-15)
c_AB=c₁-X (D.0.1-16)

    式中：X——冲切临界截面重心位置(m)。
    式(D.0.1-12)～式(D.0.1-17)适用于柱两相邻外侧齐筏板边缘的角柱。对外伸式筏板，角柱柱下筏板冲切临界截面的计算模式应根据角柱外侧筏板的悬挑长度和柱子的边长确定。当角柱两相邻外侧筏撅的悬挑长度分别小于或等于(h₀+0.5b_c)和(h₀+0.5h_c)时，冲切临界截面可计算至垂直于自由边的板端，计算c₁、c₂及I_s值应计及角柱外侧筏板的悬挑长度；当角柱两相邻外侧筏板的悬挑长度大于(h₀+0.5b_c)和(h₀+0.5h_c)时，角柱柱下筏板冲切临界截面的计算模式同中柱。
