4.1 分类
远控消防炮系统按照控制方式分为：液控消防炮系统、气控消防炮系统和电控消防炮系统。
4.2 标记
4.2.1 远控消防炮

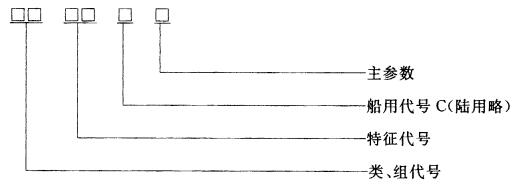

远控消防炮命名由四部分组成。
类、组代号：
PP——泡沫炮；
PS——水炮；
PL——泡沫一水两用炮。
特征代号：
KY——液控；
KQ——气控；
KD——电控。
船用炮型号在特征代号之后加英文字母C。
主参数：远控消防炮额定流量(L/s)，泡沫一水两用炮按泡沫混合液额定流量（L/s)。
示例1：喷射介质为泡沫，驱动方式为液压驱动，额定流量为32 L/s的远控消防泡沫炮型号标记为PPKY32。
示例2：喷射介质为泡沫，驱动方式为气压驱动，额定流量为48 L/s的远控消防泡沫炮型号标记为PPKQ48。
示例3：喷射介质为水，驱动方式为电驱动，额定流量为60 L/s的远控消防水炮型号标记为PSKD60。
示例4：喷射介质为泡沫或水，驱动方式为液压驱动，泡沫混合液和水的额定流量为64 L/s的远控消防泡沫一水两用炮型号标记为PLKY64。
示例5：喷射介质为泡沫，驱动方式为液压驱动，额定流量为64 L/s的船用消防泡沫炮型号标记为PPKYC64。
4.2.2 动力源

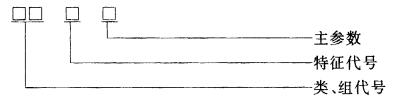

动力源命名由三部分组成。
类、组代号：
YP——远控炮液压源；
QP——远控炮气压源。
特征代号：
G——隔爆型（非隔爆型略）。
主参数：可控制消防炮数量（台）。
示例1：控制2台消防炮，液压驱动，隔爆型动力源型号标记为YPG2。
示例2：控制2台消防炮，气压驱动，非隔爆型动力源型号标记为QP2。
4.2.3 电控器

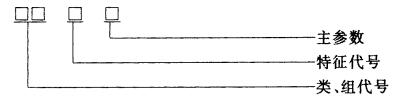

电控器命名由三部分组成。
类、组代号：
DP——远控消防炮电控器。
特征代号：
G——隔爆型（非隔爆型略）。
主参数：
可控制消防炮数量（台）。
示例1：控制2台消防炮，防爆型电控器型号标记为DPG2。
4.2.4 无线遥控器

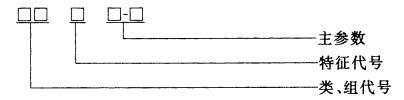

无线遥控器命名由三部分组成。
类、组代号：
WP——远控消防炮无线遥控器。
特征代号：
G——隔爆型（非隔爆型略）。
主参数：消防炮塔数量（座）-每座炮塔上消防炮数量（台）。
示例1：消防炮塔2座，每座消防炮塔安装2台消防炮，隔爆型无线遥控器型号标记为WPG2-2。
4.2.5 消防炮塔
消防炮塔命名由两部分组成。
类、组代号：
TP——消防炮塔。
主参数：上位消防炮操作平台高度（m）。
示例1：上位消防炮平台高度为16 m的消防炮塔型号标记为TP16。
4.2.6 阀门集中控制装置
阀门集中控制装置命名由三部分组成。
类、组代号：
FD——电动阀门集中控制装置；
FQ——气动阀门集中控制装置。
特征代号：
G——隔爆型（非隔爆型略）。
主参数：控制阀门数量（台）。
示例1：控制电动阀门数量4台，隔爆型阀门集中控制装置型号标记为FDG4。
4.2.7 贮罐压力式泡沫比例混合装置

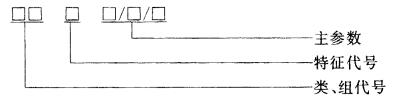

贮罐压力式泡沫比例混合装置命名由三部分组成。
类、组代号：
PH——泡沫比例混合装置。
特征代号：
ZY——贮罐压力式。
主参数：混合比（％）/最大泡沫混合液流量（L/s）/泡沫液罐容量[ 除以100，（L）]。
示例1：混合比为6%，最大泡沫混合液流量为160 L/s，泡沫液罐容量8000 L，贮罐压力式泡沫比例混合装置型号标记为PHZY6/160/80。
4.2.8 消防泵控制装置

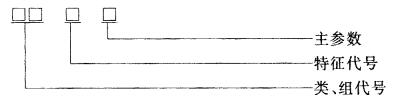

消防泵控制装置命名由三部分组成。
类、组代号：
KB——消防泵控制装置。
特征代号：
D——电动机泵；
C——柴油机泵；
主参数：消防泵数量（台）。
示例1：控制2台电动消防泵的消防泵启动装置型号标记为KBD2。
4.2.9 消防泵组
消防泵组型号标记按GB 6245规定编制。
|
