6.6 避难场所外指向标志

    避难场所外指向标志由避难场所图形符号、“应急避难场所”、共建场所、场所名称、级别、功能、类型、避难种类图形符号及灾害事故名称（可选）、二维码、“管护单位信息”、箭头符号、距离及衬底色构成，其中场所名称是所依托的公共设施或场地空间的名称，如xxx中学、XXX公园、xxx体育馆等，二维码包含管理单位、运维单位、监管部门名称及其联系电话等信息。标志应根据避难场所所在方向，选用该图形符号的镜像图形（避难场所图形符号中人的跑向与箭头方向一致）。避难场所外指向标志样式应符合表9的规定，示例见表10，所列“样式”和“示例”提供了横版和竖版两种版式的多种形式供选择。

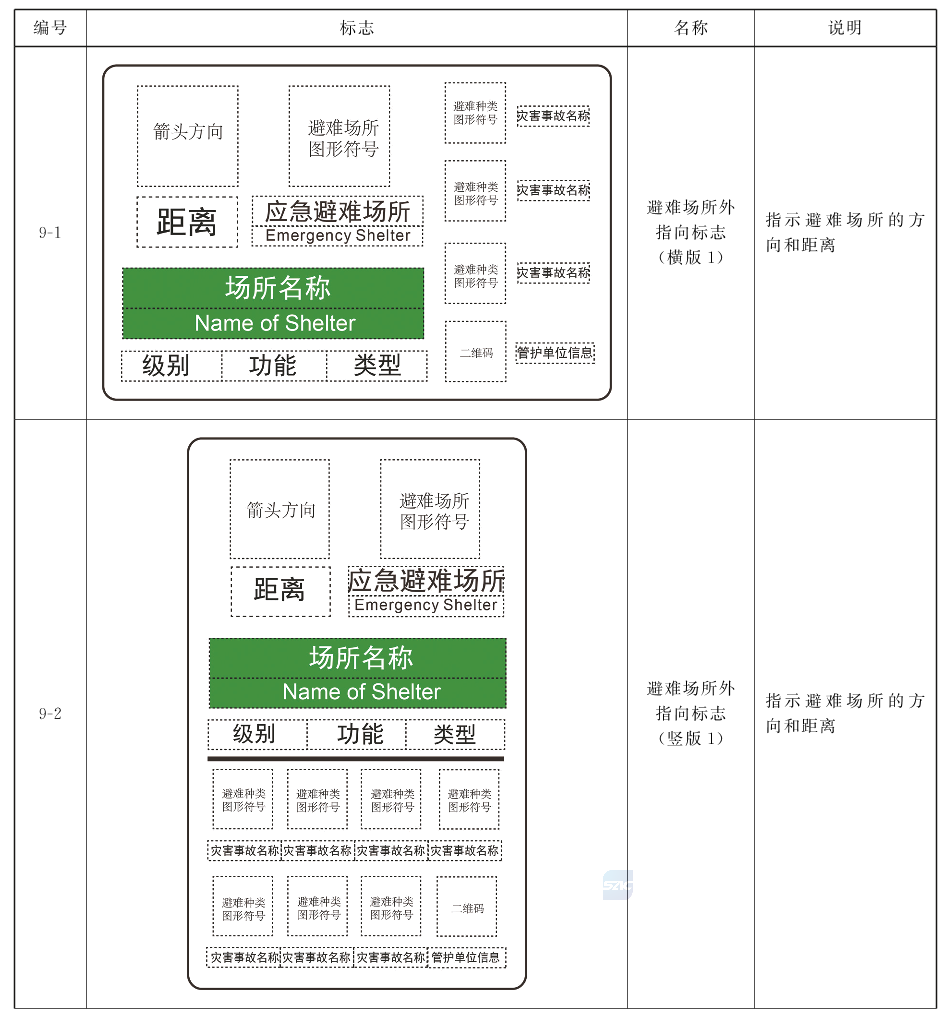

表9 避难场所外指向标志样式

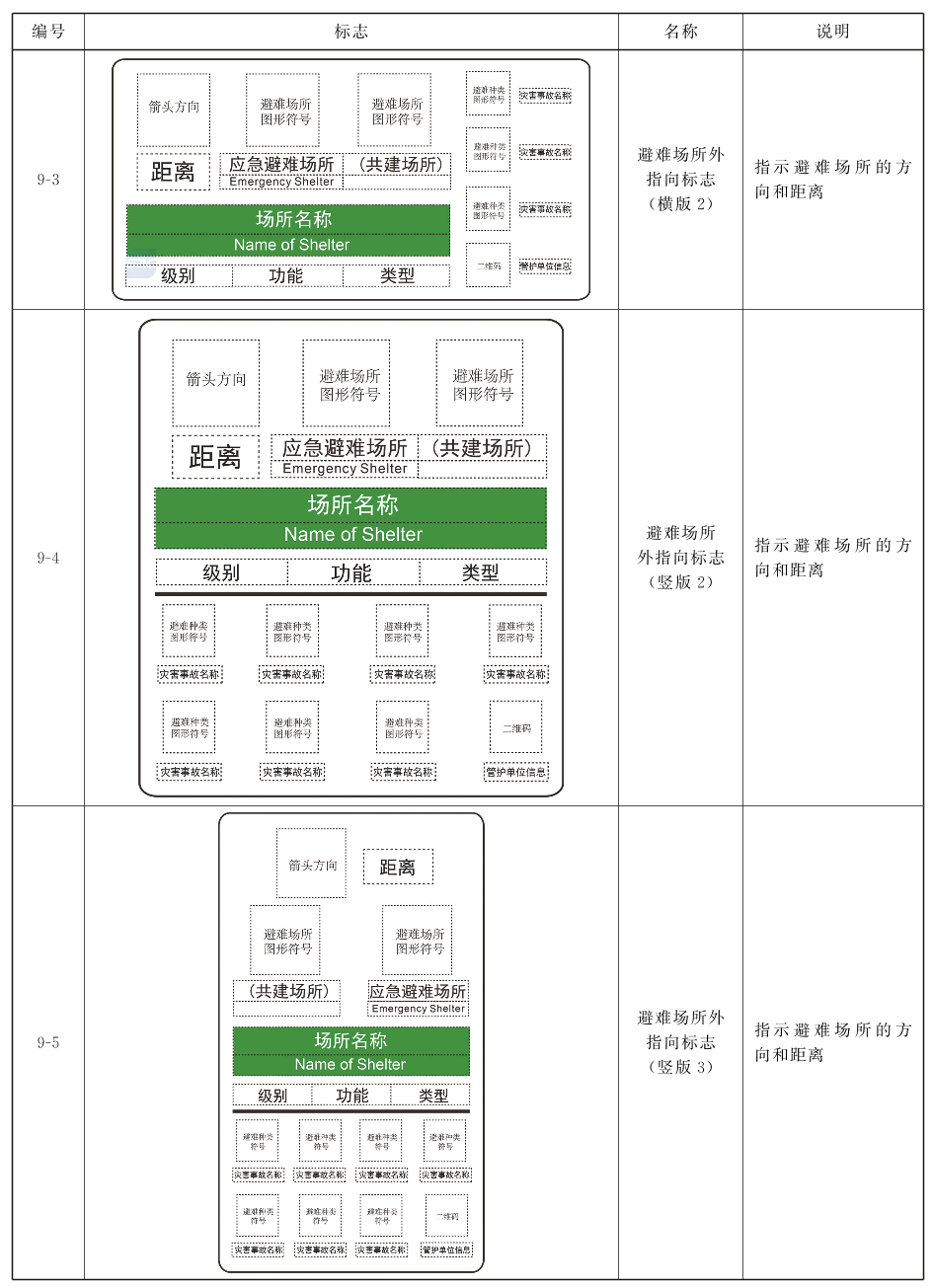

表9 避难场所外指向标志样式（续）

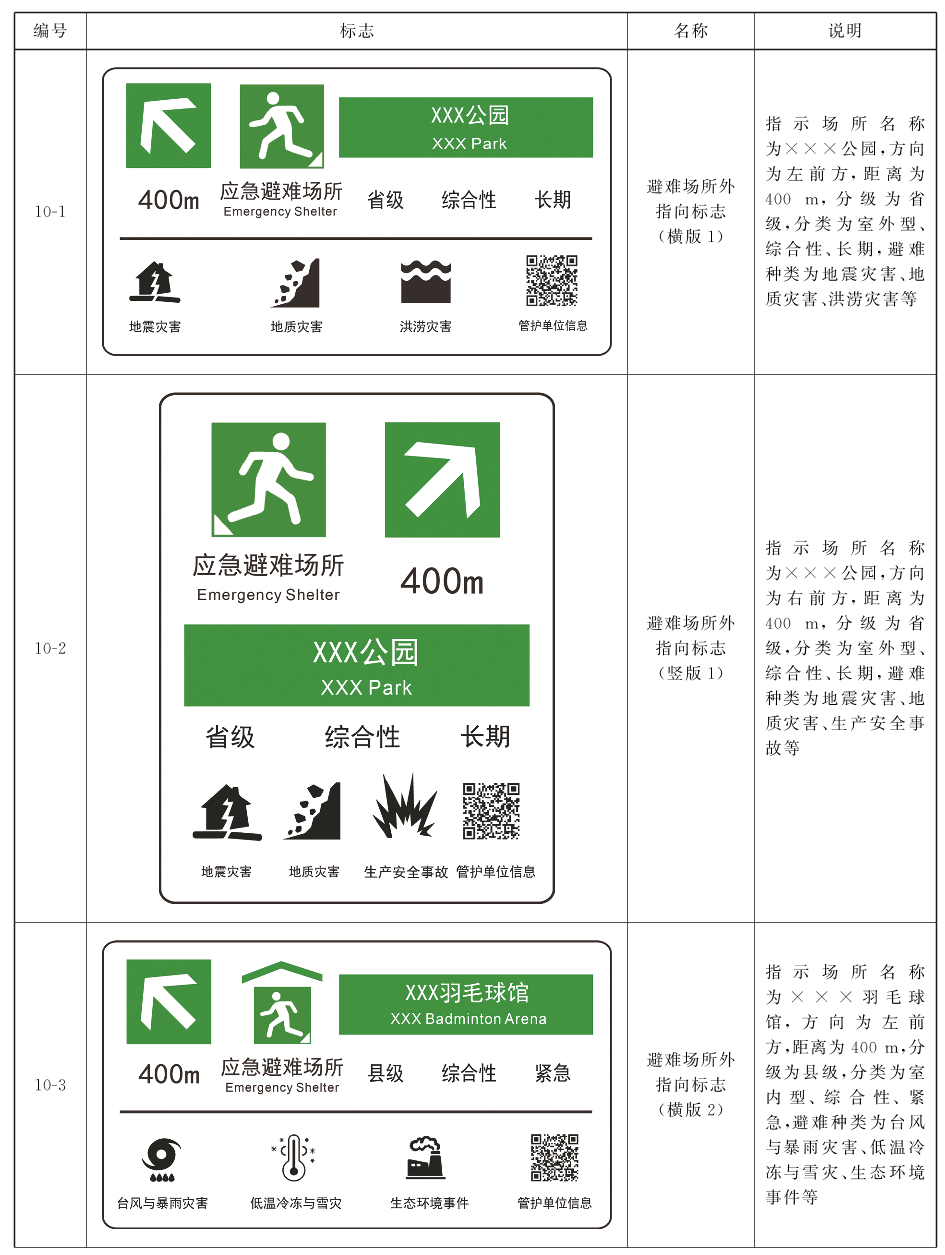

表10 避难场所外指向标志示例

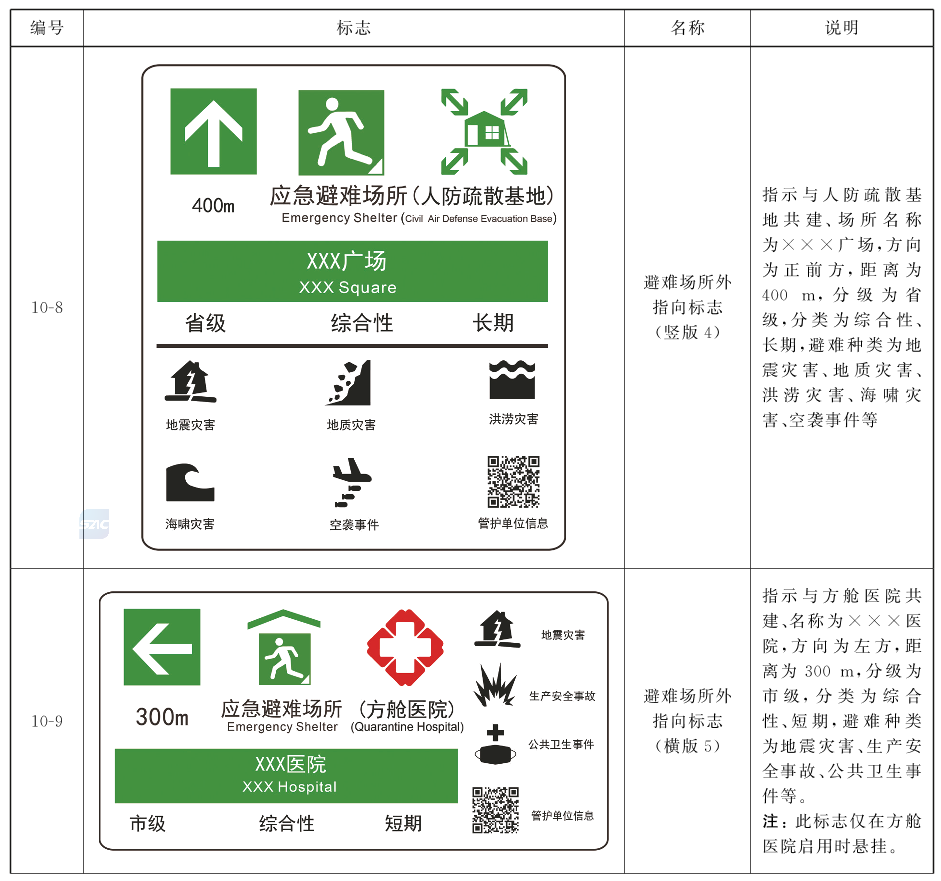

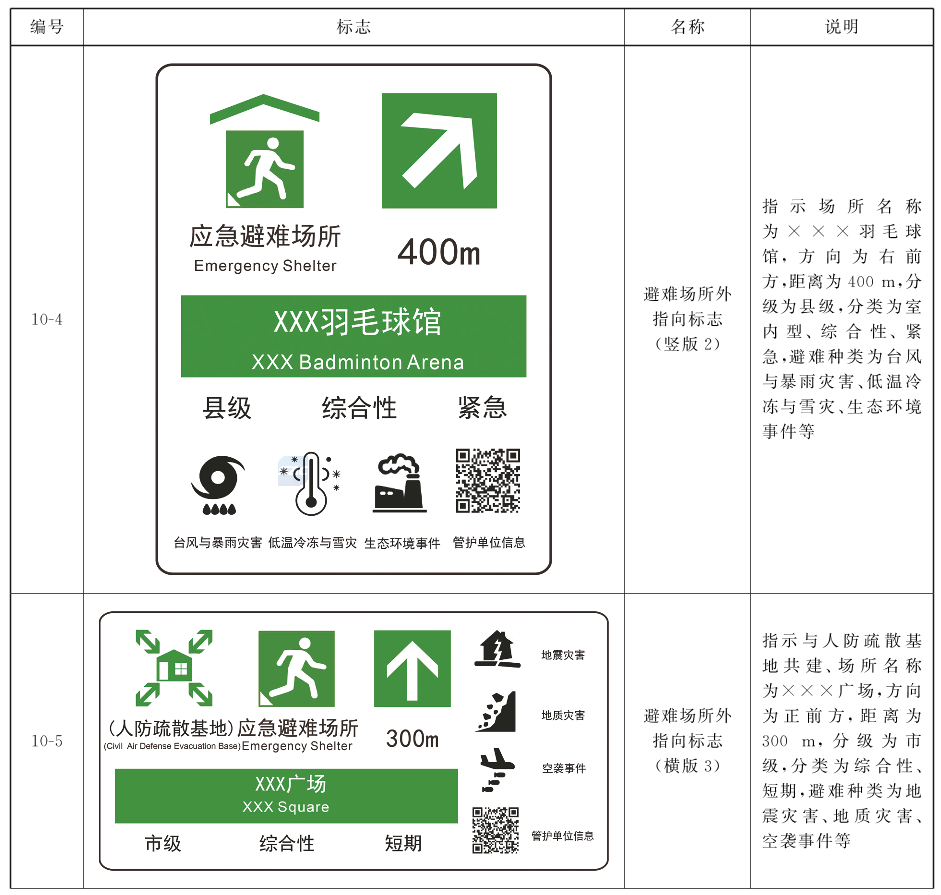

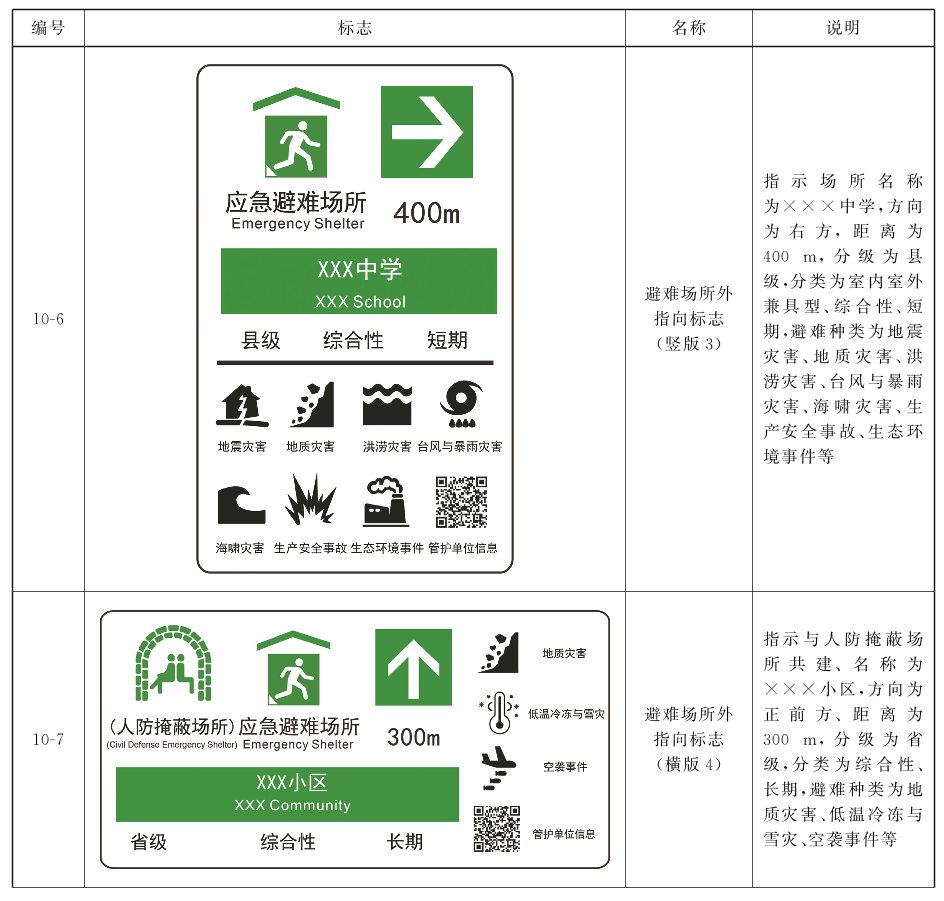

表10 避难场所外指向标志示例（续）

表10 避难场所外指向标志示例（续）

表10 避难场所外指向标志示例（续）

表10 避难场所外指向标志示例（续）
