避难场所内指向标志的尺寸应符合图9～图11规定的参数比例，不应随意改动。
图中a为避难场所功能区图形符号边长尺寸，b＝1.2a，c＝5a，d1＝0.3a，d2＝0.15a，h1＝h2＝0.1a，h3＝0.1a，α=30°。
图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

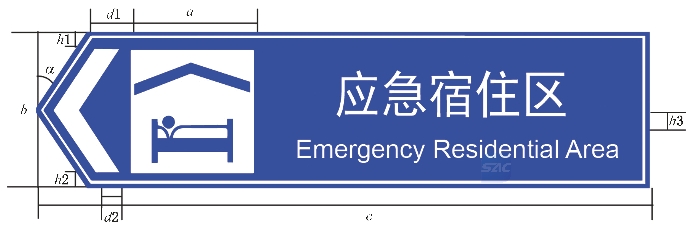

图9 避难场所内指向标志（向左）尺寸参数
图中a为避难场所功能区图形符号边长尺寸，b＝1.2a，c＝5a，d1＝0.3a，d2＝0.15a，h1＝h2＝0.1a，h3＝0.1a，α=30°。
图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

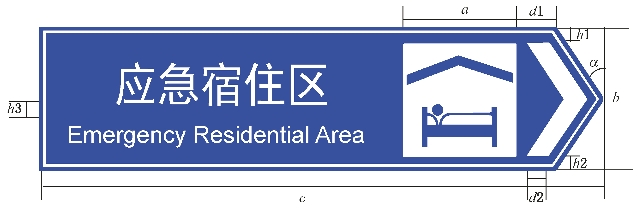

图10 避难场所内指向标志（向右）尺寸参数
图中a为避难场所功能区图形符号边长尺寸，b＝1.2a，c＝5a，h1＝0.3a，h2＝0.15a，d1＝d2＝0.1a，d3＝0.1a，α=30°。
图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

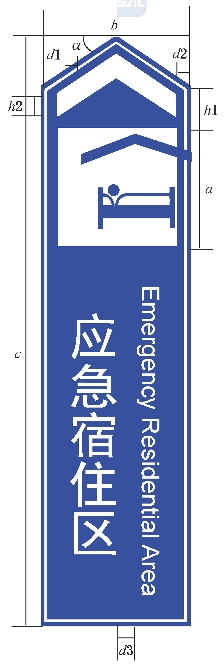

图11 避难场所内指向标志（向前）尺寸参数
|
