5.1 总则
以下所有要求（除外观和燃烧性能外）仅适用于基材。
5.2 通用要求
5.2.1 外观要求：树脂分布均匀，表面平整，不得有妨碍使用的伤痕、污迹、破损；若存在外覆层，外覆层与基材的粘结应平整牢固。

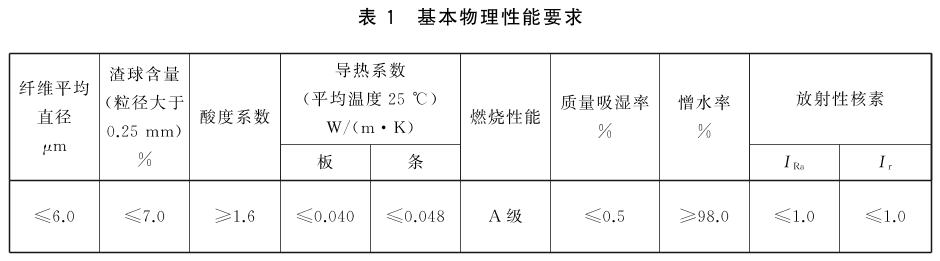

5.2.2 所有制品的基本物理性能应符合表1的规定。
5.3 选做性能
5.3.1 用于吸声构造时，应满足降噪系数不小于0.45（驻波管法）或0.70（混响室法）。
5.3.2 用于室内时，甲醛释放量应不大于1.4mg/（kg·h）。
5.3.3 用于钢结构时，应通过对所覆盖金属的腐蚀性试验。
5.3.4 有要求时，湿阻因子应不大于10。
5.3.5 有要求时，长期吸水量应不大于1.5kg/㎡。
5.3.6 有要求时，水溶性氯化物含量应不大于0.10％，水溶性硫酸盐含量应不大于0.25％。
5.4 屋面和地板用

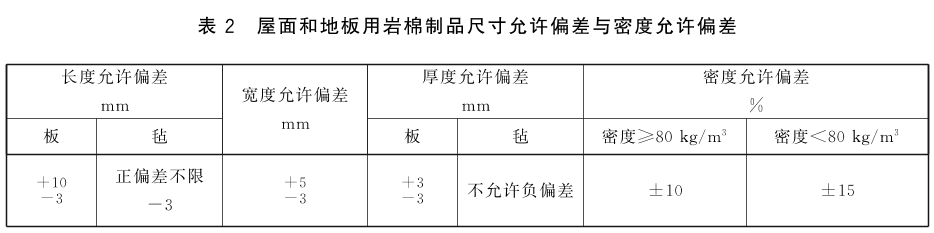

5.4.1 尺寸允许偏差与密度允许偏差应符合表2要求。

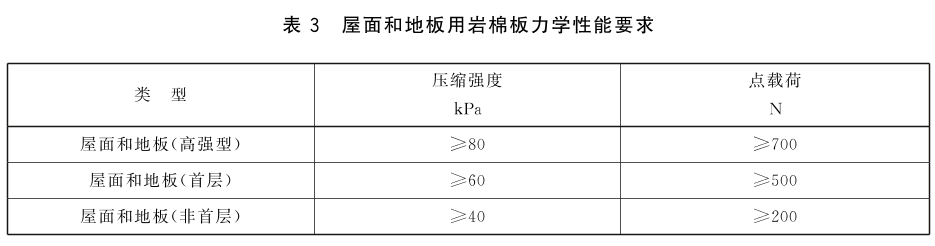

5.4.3 全浸体积吸水率应不大于5.0％，短期吸水量应不大于0.5kg/㎡。
5.5 幕墙用

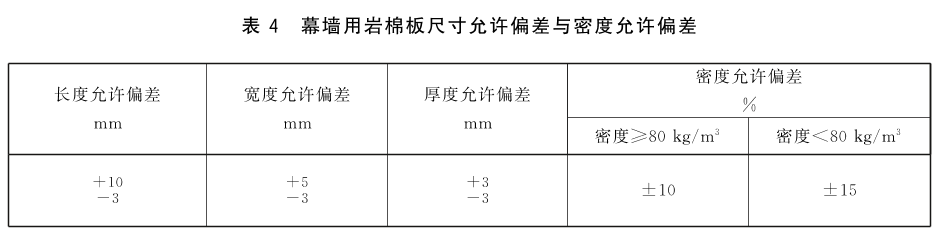

5.5.1 尺寸允许偏差与密度允许偏差应符合表4要求。
5.5.2 短期吸水量应不大于0.5kg/㎡。
5.5.3 水萃取液pH值应在7.0～9.5。
5.6 金属面夹芯板用

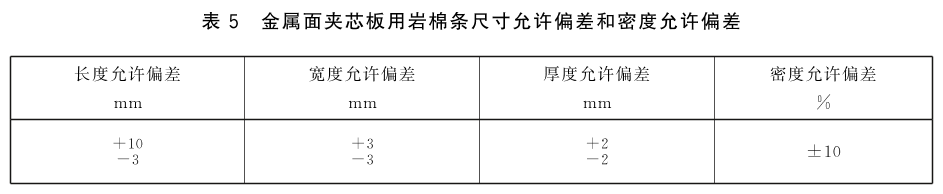

5.6.1 尺寸允许偏差和密度允许偏差应符合表5要求。

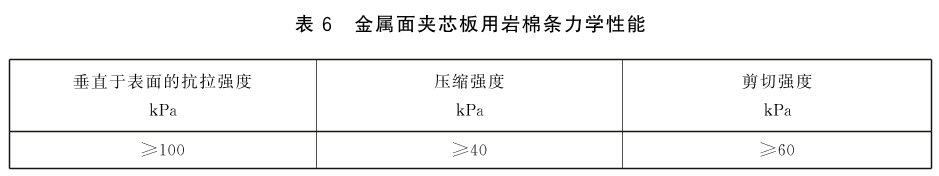

5.6.3 短期吸水量应不大于0.5kg/㎡。
5.6.4 水萃取液pH值应在7.0～9.5。
5.7 钢结构及内保温用

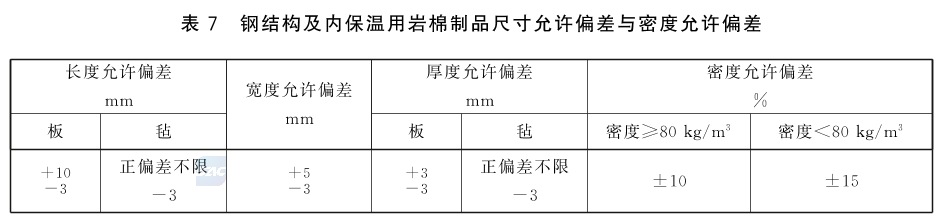

5.7.1 尺寸允许偏差与密度允许偏差应符合表7的规定。
5.7.2 水萃取液pH值应在7.0～9.5。
|
Powered by Discuz! X3.5
© 2001-2025 Discuz! Team.
