附录A（规范性附录）沟槽尺寸

2024-12-5 17:59| 发布者: MArtian| 查看: 19| 评论: 0

摘要: 见图A.1，表A.1；图A.2，表A.2和表A.3。

见图A.1，表A.1；图A.2，表A.2和表A.3。

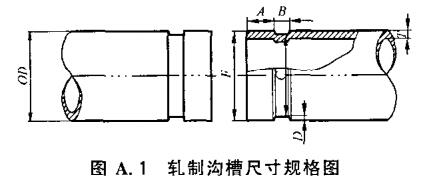

图A.1 轧制沟槽尺寸规格图

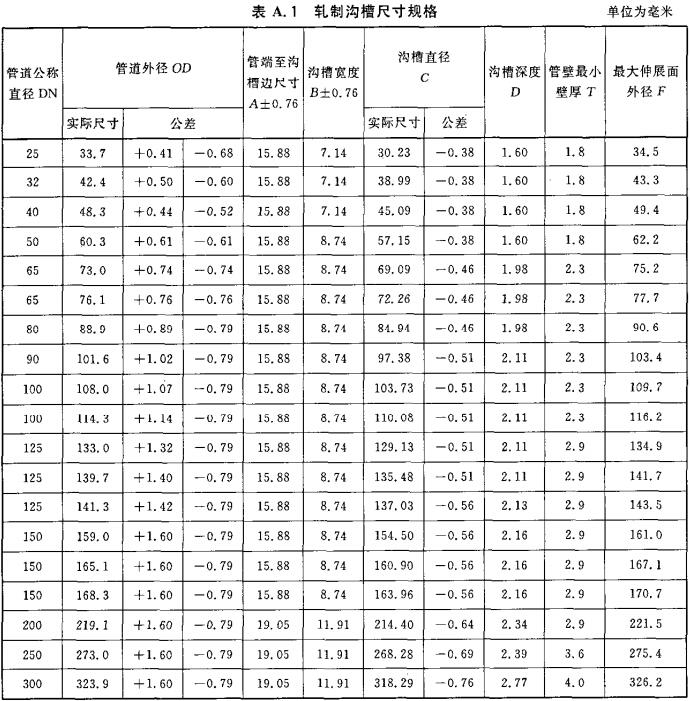

表A.1 轧制沟槽尺寸规格

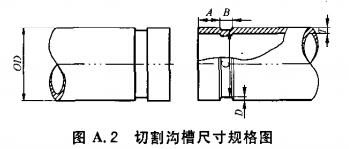

图A.2 切割沟槽尺寸规格图

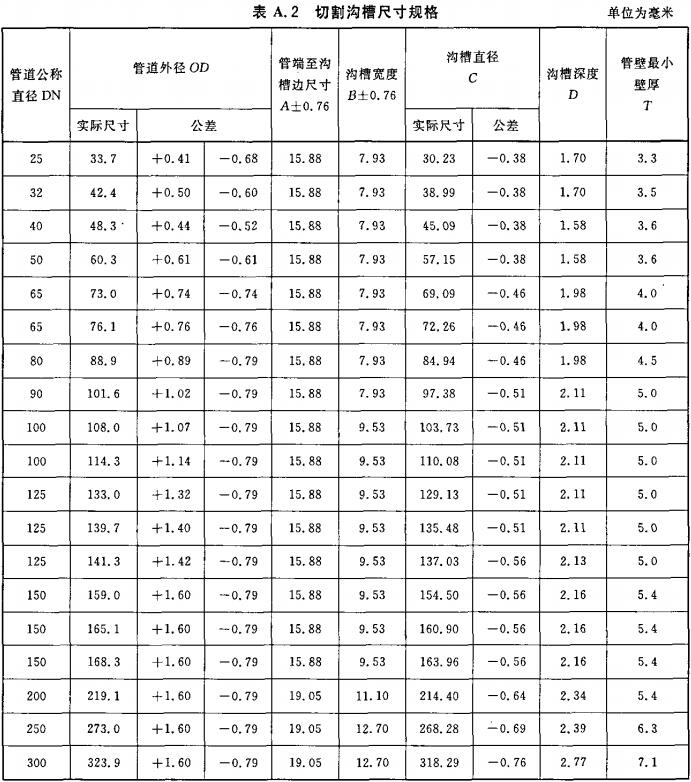

表A.2 切割沟槽尺寸规格

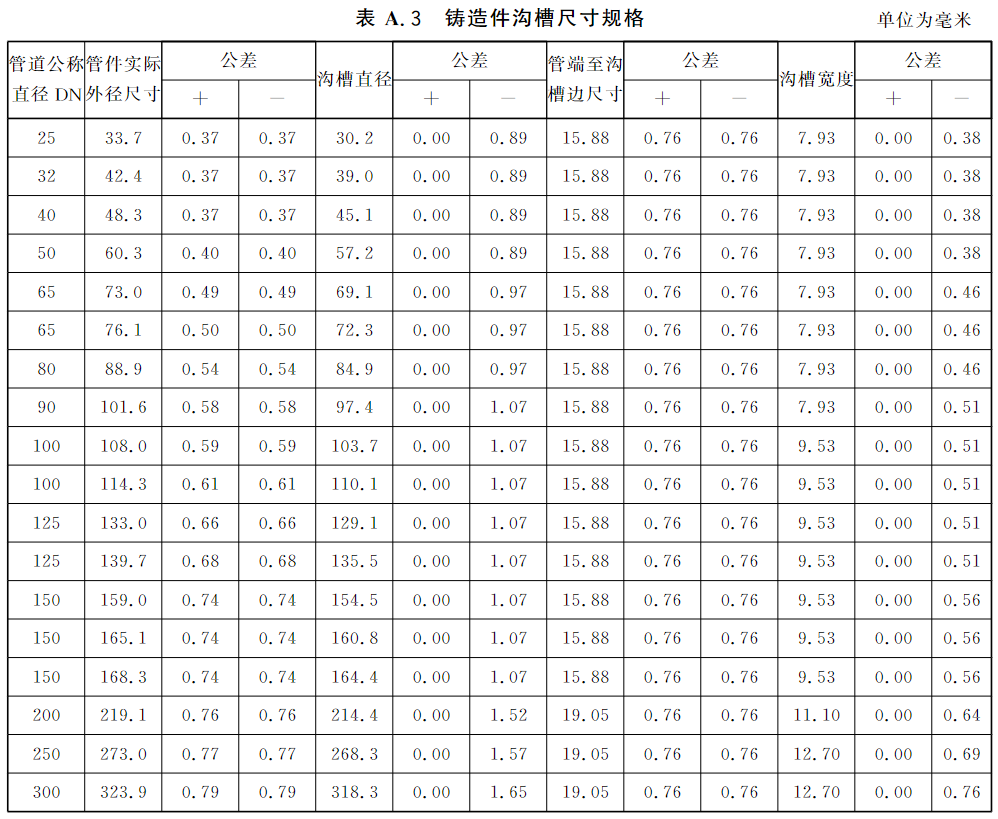

表A.3 铸造件沟槽尺寸规格
