5.5.1 拉弯构件的承载能力应按下列公式验算：

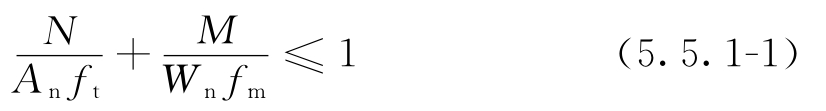

1 按强度计算：

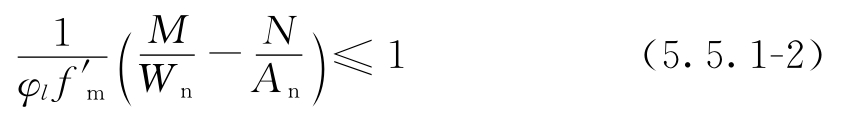

2 按稳定计算：
式中：
N——轴向拉力设计值(N)；
M——弯矩设计值(N·mm)；
An——构件净截面面积(mm2)；
Wn——构件净截面抵抗矩(mm3)；
φl——受弯构件的稳定系数，按本规范第5.1.4条计算；
ft——胶合木顺纹抗拉强度设计值(N/mm2)；
fm——胶合木抗弯强度设计值(N/mm2)；
 ——不考虑高度或体积调整系数的胶合木抗弯强度设计值 （N/mm2）。

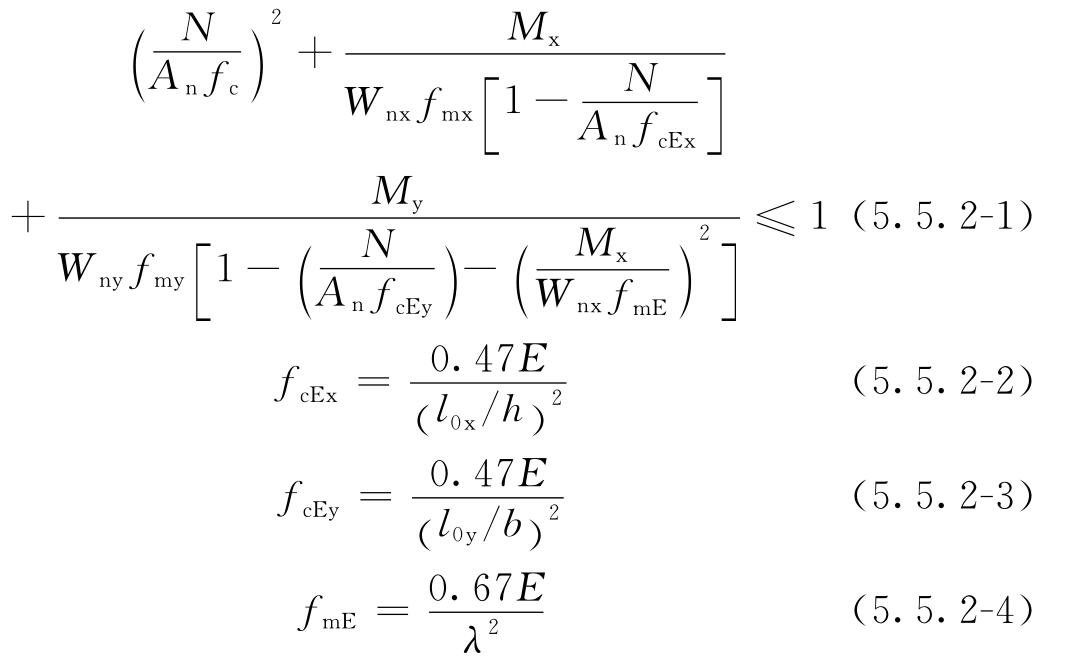

5.5.2 当轴向受压构件沿一个或两个截面主轴方向承载弯矩时(图5.5.2)，承载能力应按下列公式验算：

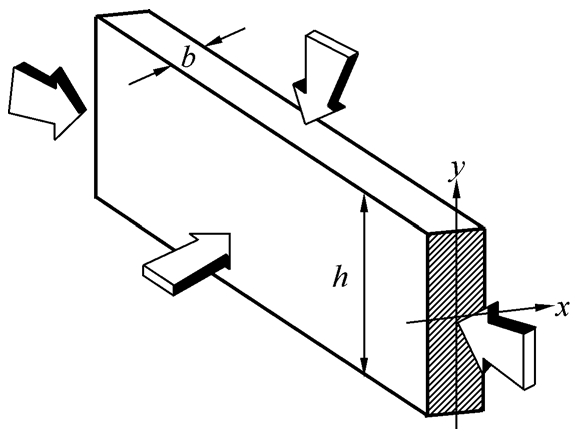

 图5.5.2 压弯构件示意图
式中：
N——轴向压力设计值(N)；
Mx、 My——相对于x轴(构件窄面)和y轴(宽面)的弯矩设计值(N·mm)；
An——构件净截面面积(mm2)；
Wnx——相对于x轴的净截面抵抗矩(mm3)；
Wny——相对于y轴的净截面抵抗矩(mm3)；
fc——顺纹抗压强度设计值(N/mm2)；
fmx、 fmy——胶合木构件相对于x轴(构件窄面)和y轴(宽面)的抗弯强度设计值(N/mm2)；
E——弹性模量(N/mm2)；
b——构件宽度(mm)；
h——构件高度(mm)；
λ——受弯构件的长细比，不得大于50，按本规范第5.1.4条确定；
l0x、 l0y——计算长度，按本规范公式(5.4.4-3)确定。
5.5.3 当采用本规范公式(5.5.2-1)进行验算时，应满足下列规定：

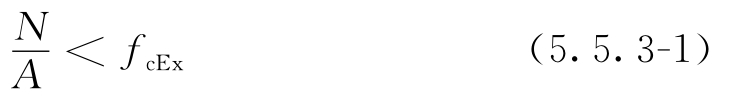

1 对于x轴单向弯曲或双向弯曲时：

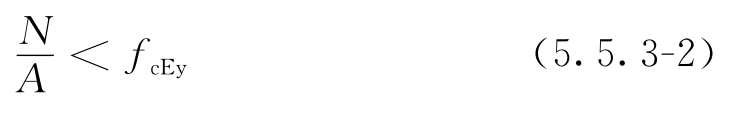

2 对于y轴单向弯曲或双向弯曲时：

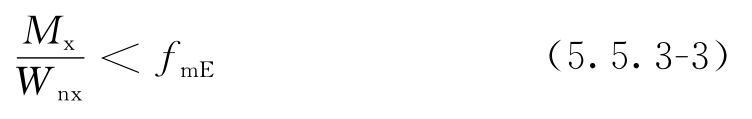

3 对于双向弯曲时：
 |
