8.6.1 当拱的坡度大于1∶4时，拱的顶部可采用由螺栓连接的剪板进行连接（图8.6.1a）；当竖向剪力较大、或构件截面高度较大时，拱的顶部可采用附加剪板连接的构造（图8.6.1b）；当拱的坡度较小时，拱的顶部可采用销钉连接的剪板，并在构件两侧用螺栓连接的钢板进行连接（图8.6.1c）。

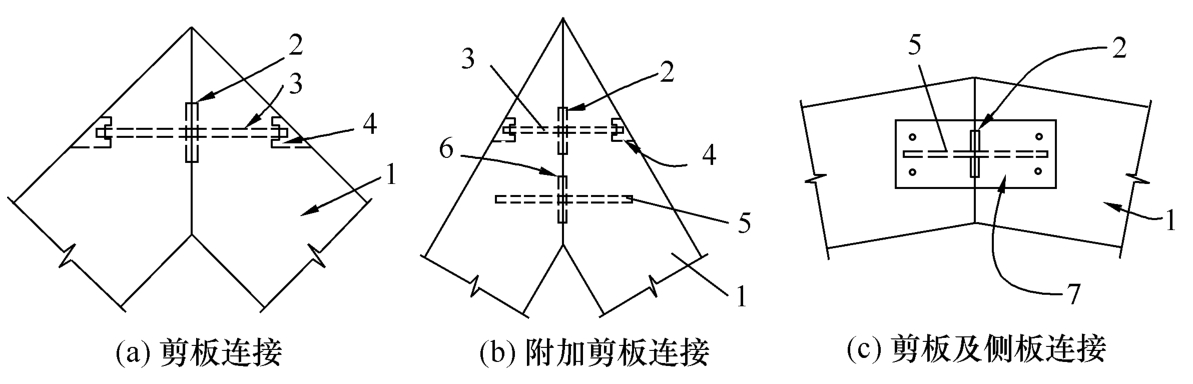

图8.6.1 拱在顶部的连接示意图
1—木拱；2—剪板；3—螺栓；4—凹槽；5—暗销钉；6—附加剪板；7—两侧连接钢板
8.6.2 胶合木门架的实心挑檐可采用六角头木螺钉直接与拱肩连接（图8.6.2a），六角头木螺钉在拱构件中贯入长度不应小于4倍螺钉直径，并应满足抗拔要求。当胶合木门架采用空心挑檐时，除采用六角头木螺钉直接与拱肩连接外，空心挑檐构件之间应用螺旋销连接（图8.6.2b）。挑檐的连接设计应考虑悬臂的影响。
8.6.3 当拱的连接节点处有弯矩时，应采用增加附加连接板的抗弯连接构造（图8.6.3）。

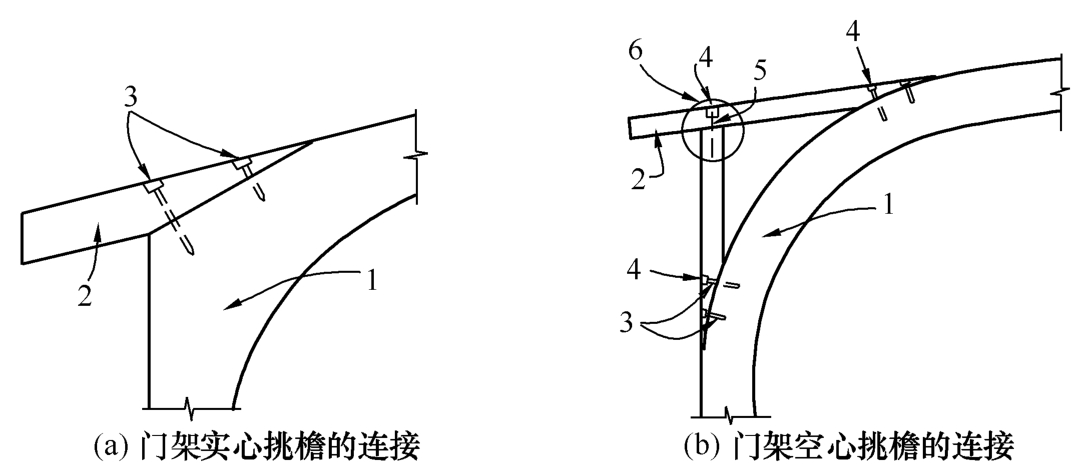

图8.6.2 门架挑檐的连接示意图
1—木拱；2—挑檐；3—六角头木螺钉；4—凹槽；5—螺旋销；6—挑檐构件连接
图8.6.3 拱的抗弯连接构造示意图
1—木拱；2—附加抗拉连接板；3—连接板；4—附加连接板；5—抗压钢板
|
