5.2.1 校温参照物

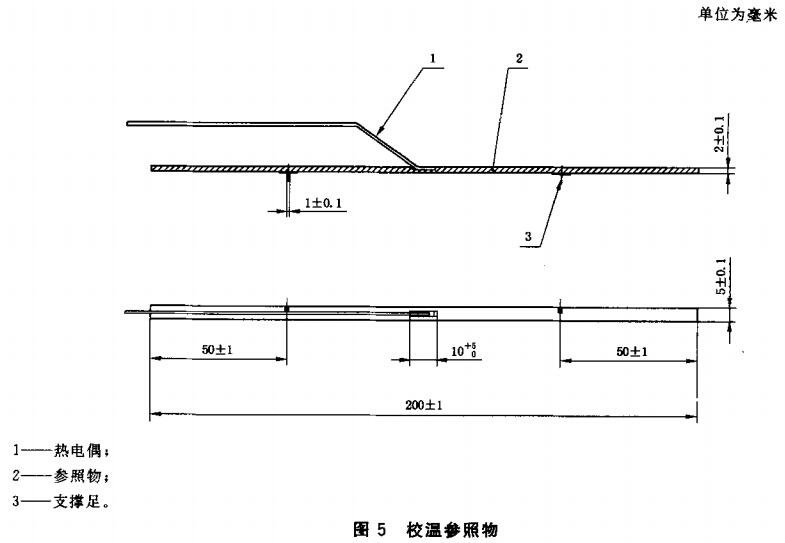

校温参照物由外径1mm的K型铠装热电偶(2级)和1 Cr 18Ni9Ti 材料感温片经高熔银焊焊接而成，尺寸应符合图5要求。
5.2.2 环形炉供热强度校准步骤

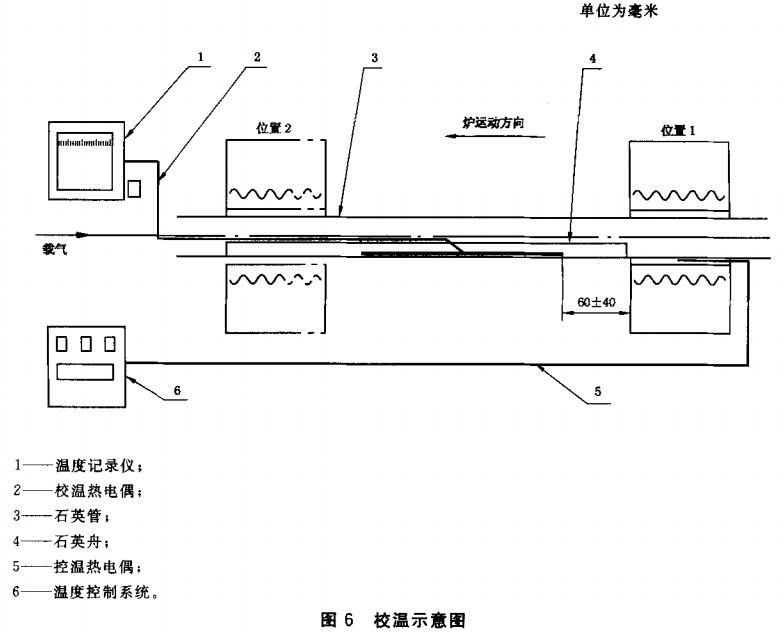

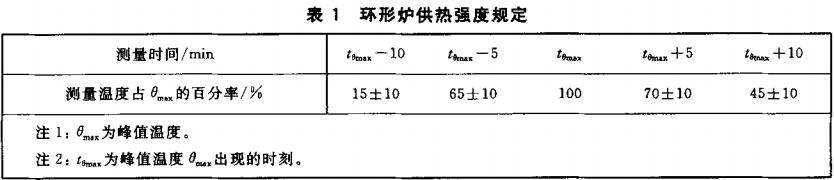

按图6安放校温参照物，连接温度记录仪。选择载气流量为 5L/min，设定环形炉内壁温度为300°C ~1000℃范围中任一值，让环形炉升温，使静态温度控制在±1.0°C ，并维持至少 2 min。运行炉子对校温参照物进行扫描加热，记录校温参照物测得的时间—温度曲线，它应满足表1要求。

5.2.3 试验加热温度T的确定和校准
试样受热温度随载气流量和环形炉内壁设定温度(或控温设定毫伏值)选定而确定。确定某一载气流量和环形炉内壁温度下的试验加热温度，应按 5.2.2 操作步骤在选定的载气流量和环形炉内壁温度条件下进行，以两次校准试验的时间一温度曲线的峰值温度(
 )平均值定为该条件下的加热温度T，两次 测试值之差应≤0.75T%。
若改变载气流量或环形炉内壁温度，或两者同时改变，测得的试验加热温度变化在±0.75T%范围内，可视为加热温度条件不变。
对试验加热温度T应进行定期或不定期校准，尤其是更换炉丝或变动控温热电偶位置后，应重新进行标定。
|
