试验稳定阶段如图B.1所示。
试验循环方法如图B.2所示。

受控条件下恢复如图B.3所示。
碰撞试验设备如图B.4所示。
弹簧操纵的碰撞试验仪器如图B.5所示。
固定式雨淋试验装置简图如图B.6所示。
手持式雨淋试验装置简图如图B.7所示。
台式试验样品的试验简图如图B.8所示。
柜式样品的试验简图如图B.9所示。
静电放电发生器输出电流波形如图B.10所示。
静电放电发生器电原理如图B.11所示。
静电放电发生器的放电电极如图B.12所示。
典型的试验设施举例如图B.13所示。
落地式试验设备的试验布置如图B.14所示。

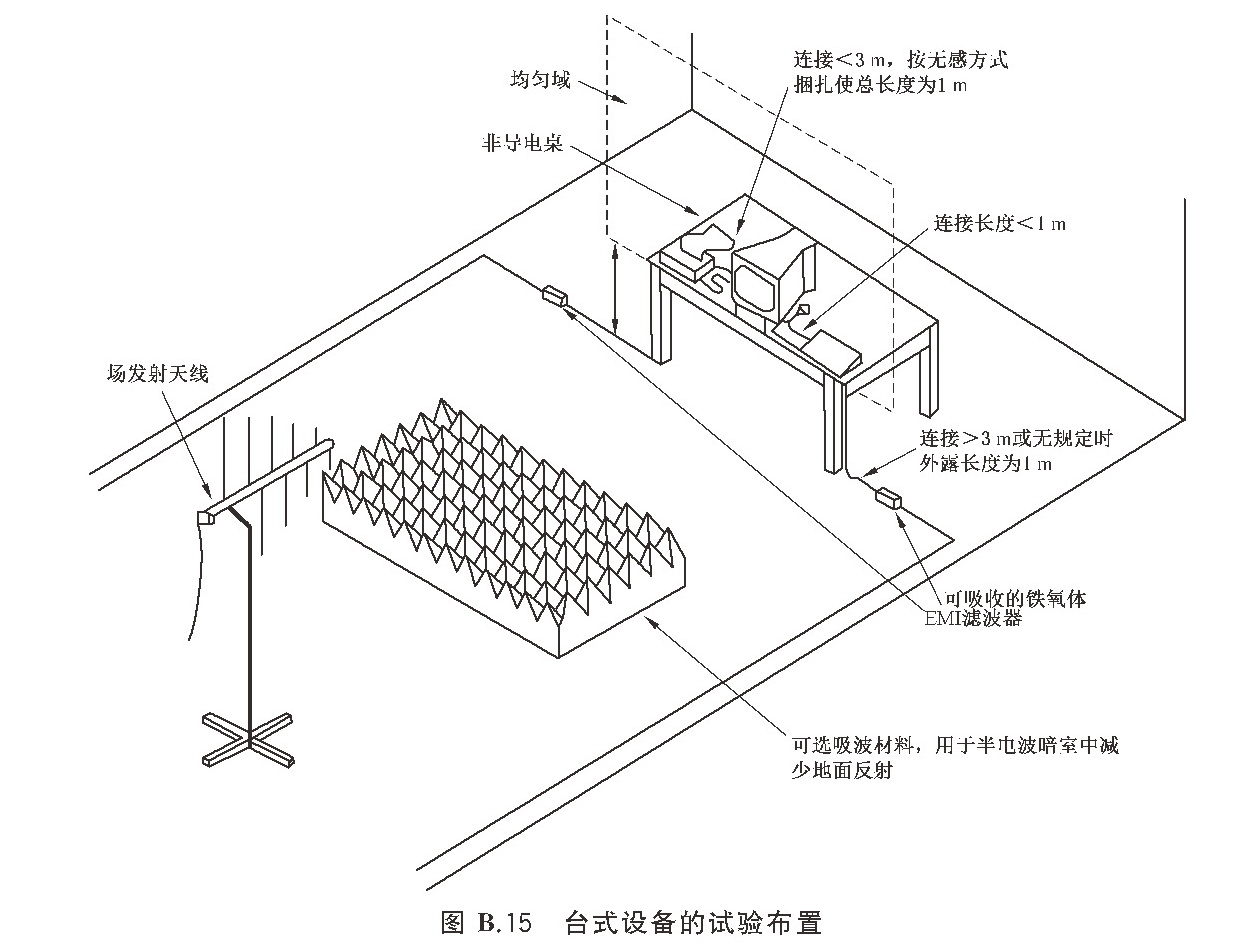

台式设备的试验布置如图B.15所示。
AC电源线试验用耦合/去耦网络如图B.16所示。
其他外连接线试验用电容耦合夹如图B.17所示。
50Ω负载时单脉冲波形如图B.18所示。
一组脉冲波形如图B.19所示。
电瞬变脉冲发生器电原理如图B.20所示。
交/直流线上电容耦合的试验配置示例（线-线耦合）如图B.21所示。
交/直流线上电容耦合的试验配置示例（线-地耦合）如图B.22所示。
交流线（三相）上电容耦合的试验配置示例（线L3-线L1耦合）如图B.23所示。
交流线（三相）上电容耦合的试验配置示例（线L3-地耦合）如图B.24所示。
非屏蔽不对称互连线的试验配置示例（线-线/线-地耦合）如图B.25所示。
非屏蔽对称工作线路试验配置示例（线-地耦合）如图B.26所示。
非屏蔽对称工作线路试验配置示例（线-地耦合，用电容耦合）如图B.27所示。
未连接CDN的发生器输出端的开路电压波形如图B.28所示。
未连接CDN的发生器输出端的短路电流波形如图B.29所示。
组合波发生器的电路原理如图B.30所示。
单一试验样品布置如图B.31所示。
多单元系统的试验布置如图B.32所示。
 |
