Discuz! Board › 资源 ›消防规范› 电气火灾痕迹物证技术鉴定方法第4部分：金相分析法 GB/T16840.4-2021 › 查看内容

6.2 金相试样的制备

2024-12-5 15:42| 发布者: Epona| 查看: 21| 评论: 0

摘要: 6.2.1 对提取的检材，应采用镶嵌法制成金相试样。对于具有熔痕的检材，宜采用冷镶嵌法制备金相试样。6.2.2 采用冷镶嵌法制备时，先将检材放在底板上，再将模具罩住检材，然后将冷镶嵌材料调成的糊状混合物注入，待凝固、冷却后，去除模具得到镶嵌好的金相试样。6.2.3 金相试样经粗磨、细磨后再进行抛光，必要时可进行手工精抛。6.2.4 经抛光后的金相试样选择适当的侵蚀剂在室温下侵蚀，常用的侵蚀剂及侵蚀

6.2.1 对提取的检材，应采用镶嵌法制成金相试样。对于具有熔痕的检材，宜采用冷镶嵌法制备金相试样。

6.2.2 采用冷镶嵌法制备时，先将检材放在底板上，再将模具罩住检材，然后将冷镶嵌材料调成的糊状混合物注入，待凝固、冷却后，去除模具得到镶嵌好的金相试样。

6.2.3 金相试样经粗磨、细磨后再进行抛光，必要时可进行手工精抛。

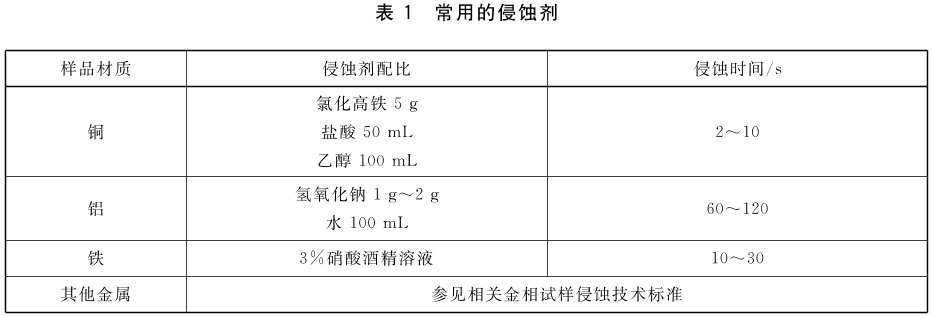

6.2.4 经抛光后的金相试样选择适当的侵蚀剂在室温下侵蚀，常用的侵蚀剂及侵蚀时间见表1。
6.2.5 经侵蚀后的金相试样，应先用清水冲洗或用酒精擦拭，再用吹风机吹干。
