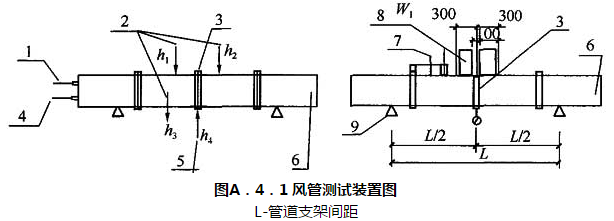

A.4 测试装置

1-压力、温度测定装置；2-h₁、h₂、h₃管壁变形量测定装置；3-法兰；4-进气、流量测定装置；
5-h₄挠度变形量测定装置；6-试验风管；7-管壁变形量(标尺)百分表；8-W₁加载砝码；9-风管支架

A.4.2 应将加载砝码(W₁＋W₂)分为两等分，分别放在距离被测试风管中央法兰结合部两边50mm～300mm的范围内。
A.4.3 测量挠度变形量时，应由装在支架固定框架上的大量程百分表，对风管组中央法兰连接处下方的挠度变形量h₄进行测量。
A.4.4 管壁变形量的测量应对风管水平管壁、垂直管壁最不利点处的变形量进行测量，宜取三个点(h₁、h₂、h₃)，布置在被测风管各段(含加固处)的几何中心处。
