附录C 插入损失测试方法

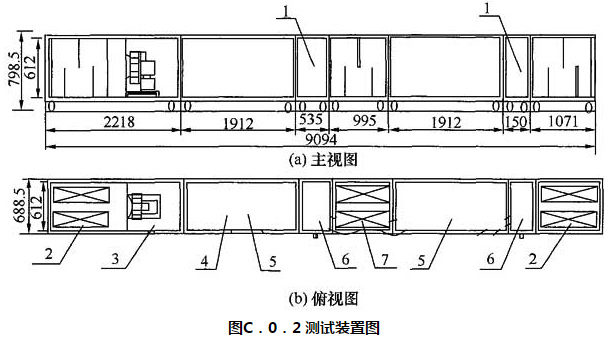

1-测试点；2-消声段；3-风机段；4-风速测点；5-阻力测点；6-噪声测点；7-静音型风管

C.0.3 消声性能测试按照现行国家标准《声学 管道消声器和风道末端单元的实验室测量方法 插入损失、气流噪声和全压损失》GB/T 25516采用倍频程法，在静音型风管前后分别测出63Hz、125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz、8000Hz噪声的声压级，然后对应相减得到倍频程消声量。也可只采用A计权，在静音型风管前后分别测出噪声的A声压级，然后相减得到A声压级消声量。

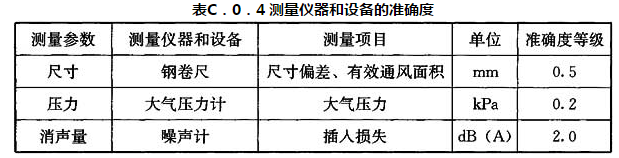

C.0.4 风管插入损失测试用仪器应符合表C.0.4的规定。
