6.1 防热炸裂设计

6.1.1 当平板玻璃、着色玻璃、镀膜玻璃和压花玻璃明框安装且位于向阳面时，应进行热应力计算，且玻璃边部承受的最大应力值不应超过玻璃端面强度设计值。
    半钢化玻璃和钢化玻璃可不进行热应力计算。
6.1.2 玻璃端面强度设计值可按本规程式(4.1.4)计算，也可按表6.1.2取值。

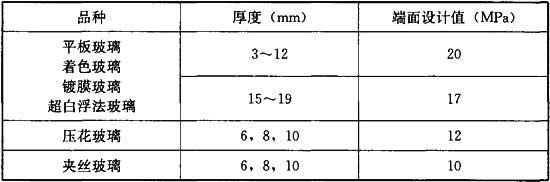

表6.1.2 玻璃端面强度设计值

    注：夹层玻璃、真空玻璃和中空玻璃端面强度设计值与单片玻璃的相同。
6.1.3 在日光照射下，建筑玻璃端面应力应按下式计算：

    式中：σh——玻璃端面应力(MPa)；
              E——玻璃弹性模量，可按0.72×105MPa取值；
              α——玻璃线膨胀系数，可按10-5/℃取值；
              μ1——阴影系数，按表6.1.3-1取值；
              μ2——窗帘系数，按表6.1.3-2取值；
              μ3——玻璃面积系数，按表6.1.3-3取值；
              μ4——边缘温度系数，按表6.1.3-4取值；
              Tc——玻璃中部温度，其计算方法应符合本规程附录D的规定；
              Ts——窗框温度，其计算方法应符合本规程附录D的规定。

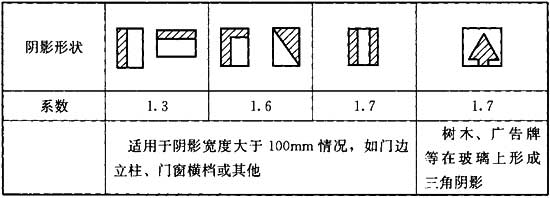

表6.1.3-1 阴影系数

表6.1.3-2 窗帘系数

表6.1.3-3 玻璃面积系数

表6.1.3-4 边缘温度系数

6.1.1 只有明框安装的建筑玻璃存在阳光辐照下玻璃中部与边部的温差，才需要进行玻璃热应力的计算与设计。玻璃热炸裂是由于玻璃的热应力引起，玻璃热应力最大值位于玻璃板的边部，且热应力属平面内应力，因此玻璃强度设计值取端面强度设计值。由于半钢化玻璃和钢化玻璃抗热冲击能力强，一般情况下没有发生热炸裂的可能，因此不必进行热应力计算。
6.1.3 一般说来，玻璃的内部热应力的大小，不仅与玻璃的吸热系数、弹性模量、线膨胀系数有关，而且还与玻璃的安装情况及使用情况有关，本条的公式就是综合考虑各种条件而定出的实用公式。
    玻璃表面的阴影使玻璃板温度分布发生变化，与无阴影的玻璃相比，热应力增加，两者之间的比值用阴影系数，μ1表示。
    在相同的日照量的情况下，玻璃内侧装窗帘或百叶与未装的场合相比，玻璃的热应力增加，其比值用窗帘系数μ2表示。
    在相同的温度下，不同板面玻璃的热应力值与1㎡面积的玻璃的热应力的比值用面积系数μ3表示。
    边缘温度系数由下式定义：

    式中：μ4——边缘温度系数；
          Tc——玻璃中部温度(℃)；
          Te——玻璃边缘温度(℃)；
          Ts——窗框温度(℃)。
    表6.1.3-4所对应的一些参考图见图1。

图1 表6.1.3-4所对应的参考图
