12.4 玻璃抗侧移的安装

2024-12-5 11:24| 发布者: Epona| 查看: 23| 评论: 0

摘要: 12.4.1 玻璃的四边应留有间隙，框架允许水平变形量应大于因楼层变形引起的框架变形量。 12.4.2 框架允许水平变形量应按下式计算：式中：△u——框架允许水平变形量(mm)； d——玻璃与框架纵向间隙(mm)； c——玻璃与框架横向间隙(mm)；

12.4.1 玻璃的四边应留有间隙，框架允许水平变形量应大于因楼层变形引起的框架变形量。
12.4.2 框架允许水平变形量应按下式计算：

式中：△u——框架允许水平变形量(mm)；
d——玻璃与框架纵向间隙(mm)；
c——玻璃与框架横向间隙(mm)；
H——框架槽内高度(mm)；
W——框架槽内宽度(mm)；
S——误差，可取2mm～3mm。
12.4.3 玻璃安装采用的密封胶的位移能力级别不应小于20HM。

条文说明

12.4.1 玻璃的抗剪切变形性能较差，在玻璃破坏之前，其本身的平面内变形是非常小的。由于楼层之间的变形而使框架变形时，框架和玻璃在间隙内的活动可以“吸收”变形，如果一点间隙都没有，即使楼层变形很小，也会使玻璃破坏，如图2所示。

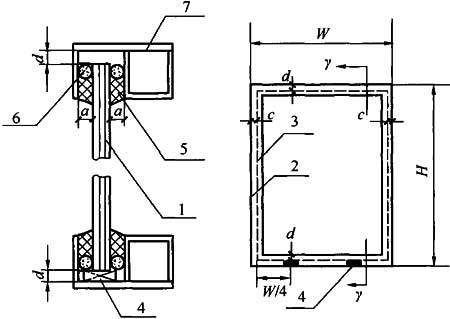

图 2

1-玻璃；2-框架槽底；3-玻璃边缘；4-支承块；5-弹性密封材料；6-衬垫材料；7-框架

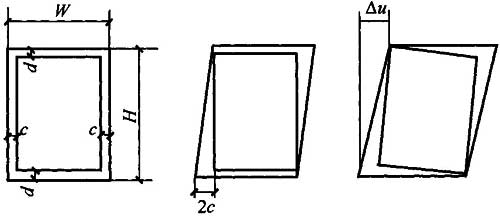

12.4.2 图3表明了本规程中公式(12.4.2)的意义。当楼层产生层间位移时，框架变形为平行四边形，当平行四边形对角线中短的一方长度和玻璃的对角线长度相等时，玻璃会被框架挤压，可能造成玻璃破裂。因此，边缘间隙越大，框架的允许变形量就越大，在抗震上就越有效。
