附录A（资料性附录）结构型式示意图

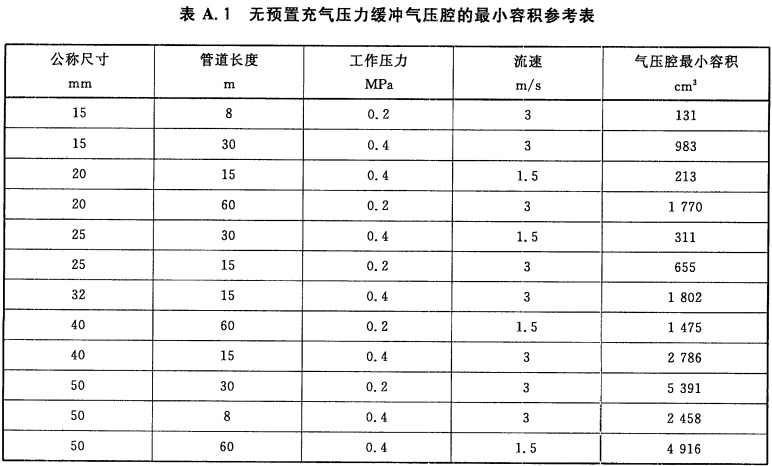

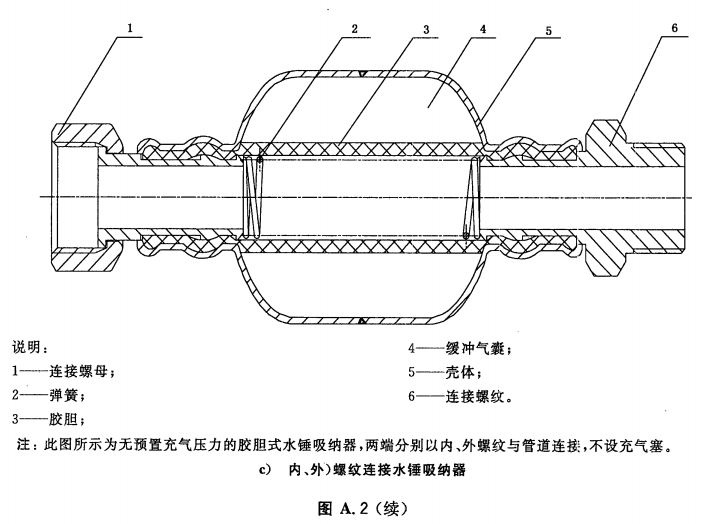

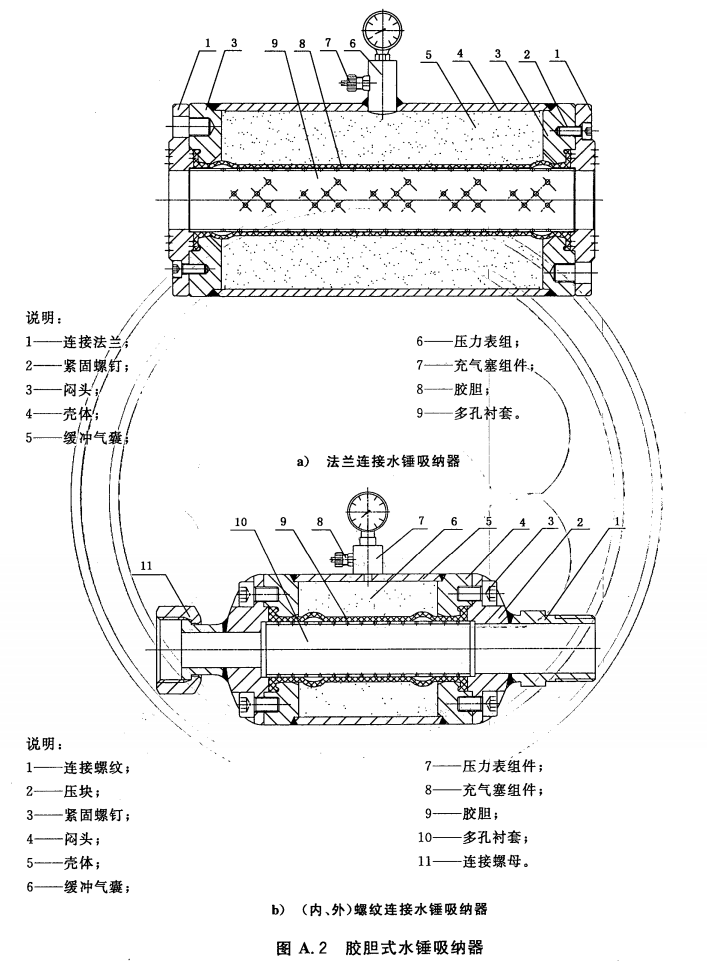

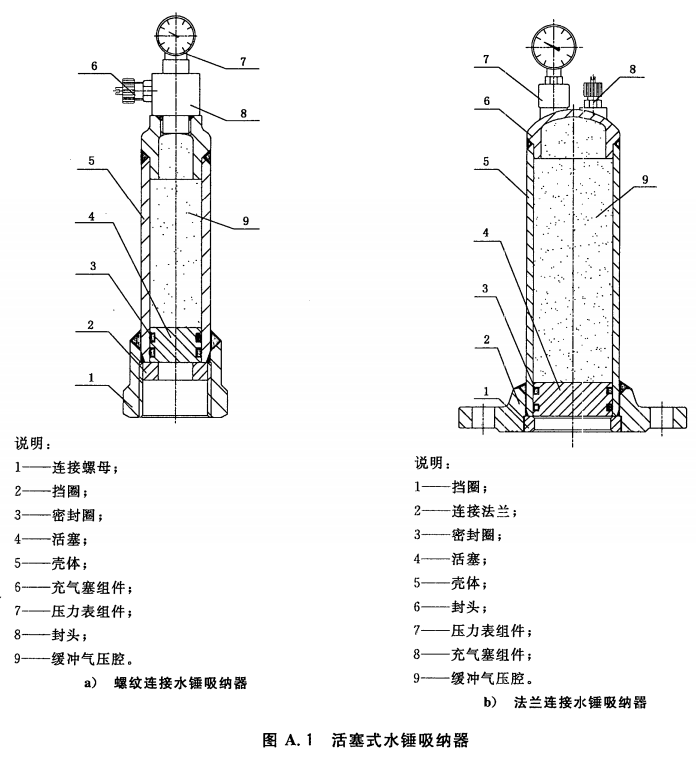

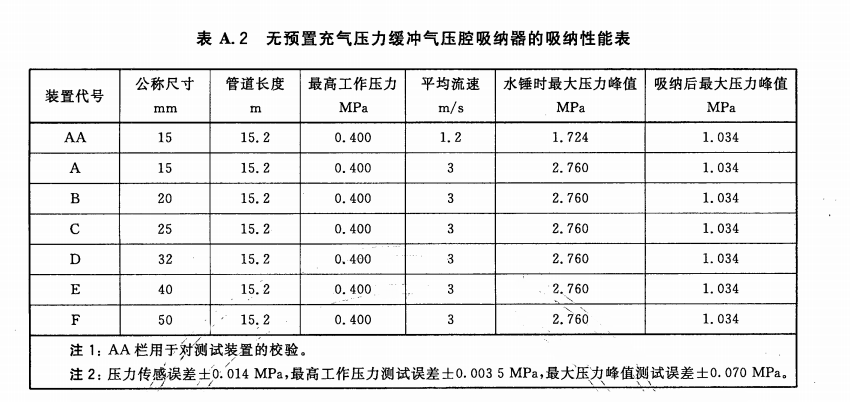

摘要: A.1 活塞式水锤吸纳器参见图A.1。 该吸纳器的壳体上设有充气塞，并可向缓冲气压腔内充注预置压力气体。A.2 胶胆式水锤吸纳器参见图A.2。A.3 图A.2c）所示结构吸纳器的外壳上没有设充气塞，无需向缓冲气压腔内充注预置压力，其缓冲气压腔容积大小不按7.10.1式（1）进行计算，可按表A.1确定。A.4 无预置充气压力的胶胆式水锤吸纳器的公称尺寸不大于DN50。最高工作压力不大于0.4M
